本文围绕51单片机的DS1302实时时钟芯片展开，介绍了DS1302的功能、RTC概念、开发板时钟模块特点、内部结构、相关寄存器与命令字、时序、BCD码转换等知识，还给出了利用DS1302显示当前时间及修改显示时间的项目开发步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考教程：[10-1] DS1302实时时钟_哔哩哔哩_bilibili

一、DS1302实时时钟模块概述

DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片，它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能。

RTC(Real Time Clock)：实时时钟，是一种集成电路，通常称为时钟芯片。

二、开发板上的DS1302时钟模块

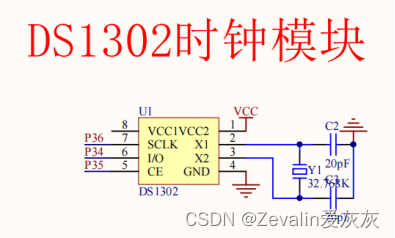

1、DS1302模块简介

引脚名	作用	引脚名	作用
VCC2	主电源	CE	芯片使能
VCC1	备用电池	IO	数据输入/输出
GND	电源地	SLCK	串行时钟
X1、X2	32.768kHz晶振（提供计数脉冲）

注：在单片机断电后，备用电池启动，时钟会继续计时，直到下次重启单片机时备用电池休息（单片机通电时备用电池充电，时钟由VCC2供电；开发板貌似没有提供备用电池，只是提供了这么一个引脚，备用电池需要自己安装）。

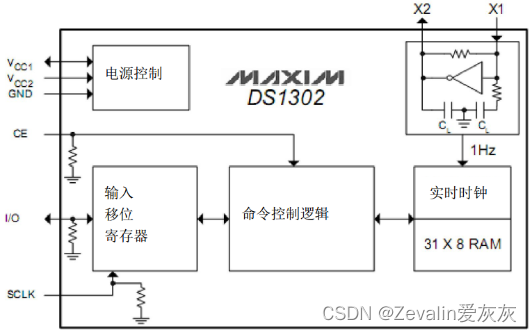

2、内部结构框图

X1、X2提供计数脉冲，实时时钟负责记录时间数据，当CE处于高电平时，实时时钟中的时间数据可以和移位寄存器的数据发生交互（读/写），这个过程和74HC595类似，这里不再赘述；命令控制逻辑用来解释命令字，然后执行相应操作，这个命令字在下面马上就有解释。

3、相关寄存器与命令字

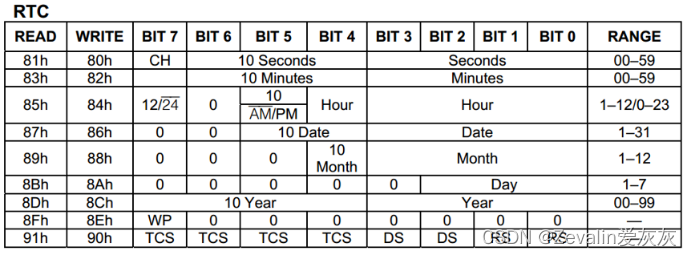

（1）下面九个寄存器是RTC相关的寄存器（实时时钟下的寄存器）：WP置为1，前7个寄存器打开写保护，里面的数据只可读不可改；最后一个寄存器与充电相关，目前可以不予理会；前7个寄存器负责记录年月日时分秒以及星期几（采用的是BCD码，个位和十位分别记录），CH置为1的话，时钟会暂停计时。

BCD码（Binary Coded Decimal‎），是用4位二进制数来表示1位十进制数的编码方式。

①举例：0001 0011表示13，1000 0101表示85，0001 1010不合法，对应在十六进制中的体现：0x13表示13，0x85表示85，0x1A不合法。

②BCD码转十进制：DEC=BCD/16*10+BCD%16; （2位BCD）

③十进制转BCD码：BCD=DEC/10*16+DEC%10; （2位BCD）

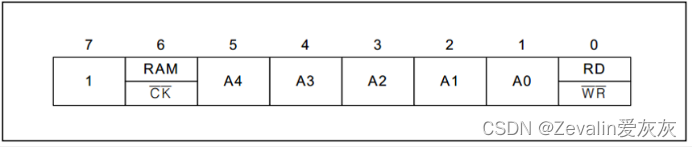

（2）下图所示的是地址/命令字节，第7位固定为1，第6位置为0可操作时钟（操作RAM则置为1），第5位到第1位则是寄存器地址，第0位如果置为0则进行写操作（如果置为1则进行读操作）。这个命令字，其实就是上图中第一列和第二列，比如要对秒寄存器进行读操作，则命令字为0x81。

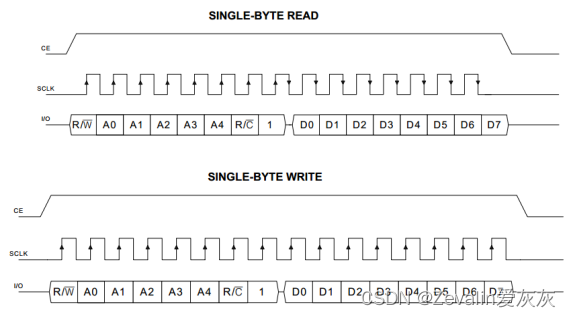

4、时序

（1）CE为高电平时才能进行读/写操作。

（2）SCLK提供脉冲，每一个上升沿写入一位数据，每一个下降沿读出一位数据。

（3）CE置为高电平后，先将8位命令通过I/O写入单片机，单片机根据命令字的解释进行读or写操作，读/写的数据也是通过I/O进行传输，操作完成后CE置为低电平，SCLK也停止提供脉冲。

三、DS1302时钟应用实验

1、利用DS1302时钟显示当前时间实验

（1）项目包含的文件：其中需要重写的都会在下面给出，未给出的沿用旧例出现过的即可（本例需要液晶屏模块的代码文件）。

（2）补充需要重写或新添加的代码文件，然后进行编译。

①DS1302.h文件：

#ifndef __DS1302_H__
#define __DS1302_H__

void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command, Data);
unsigned char DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

extern unsigned char DS1302_Time[];  //外部可调用该数组

#endif

②DS1302.c文件：

#include <REGX52.H>

sbit DS1302_SCLK = P3^6;
sbit DS1302_IO = P3^4;
sbit DS1302_CE = P3^5;

#define DS1302_SECOND     0x80  //这些都是写操作的命令字，要进行读操作+1即可
#define DS1302_MINUTE     0x82
#define DS1302_HOUR       0x84
#define DS1302_DATE       0x86
#define DS1302_MONTH      0x88
#define DS1302_DAY        0x8A
#define DS1302_YEAR       0x8C
#define DS1302_WP         0x8E

unsigned char DS1302_Time[] =
{23,11,23,12,59,55,4};  //记录当前时间的数组（初始值为初始时间）

void DS1302_Init(void)
{
	DS1302_CE = 0;
	DS1302_SCLK = 0;
}

void DS1302_WriteByte(unsigned char Command, unsigned char Data)
{
	unsigned char i = 0;  //局部变量放在第一行，否则有些编译器可能会报错
	DS1302_CE = 1;  //CE置为高电平，开始操作

	for(i = 0; i < 8; i++)  //使用循环将8位命令通过I/O口一位一位写入移位寄存器
	{
		DS1302_IO = Command & (0x01 << i);  //将8位数据一位一位写入I/O口

		DS1302_SCLK = 1;  //上升沿（触发上升沿，将I/O的1位数据送到控制逻辑）
		DS1302_SCLK = 0;  //下降沿
		//这里写了一个时钟脉冲，需要查看手册了解单片机能承受的时钟频率
		//如果不能承受过高频率，需要在两条语句间加延时函数
	}
	//控制逻辑接收完整的命令字，进行解释与操作

	for(i = 0; i < 8; i++)  //使用循环将8位数据通过I/O口一位一位写入寄存器
	{
		DS1302_IO = Data & (0x01 << i);  //将8位数据一位一位写入I/O口

		DS1302_SCLK = 1;  //上升沿（触发上升沿，将I/O的1位数据写进实时时钟下的寄存器）
		DS1302_SCLK = 0;  //下降沿
	}

	DS1302_CE = 0;  //操作完成，CE置为低电平
}

unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i = 0;
	unsigned char Data = 0x00;

	DS1302_CE = 1;

	for(i = 0; i < 8; i++)  //使用循环将8位命令通过I/O口一位一位写入移位寄存器
	{
		DS1302_IO = Command & (0x01 << i);  //使用循环将8位命令通过I/O口一位一位写入寄存器

		DS1302_SCLK = 0;  //下降沿
		DS1302_SCLK = 1;  //上升沿（触发上升沿，将I/O的1位数据送到控制逻辑）
		//这里写了一个脉冲，需要查看手册了解单片机能承受的频率
		//如果不能承受过高频率，需要在两条语句间加延时函数
	}
	//控制逻辑接收完整的命令字，进行解释与操作

	for(i = 0; i < 8; i++)
	{
		DS1302_SCLK = 1;  //上升沿
		DS1302_SCLK = 0;  //下降沿（触发下降沿，I/O从寄存器中读出一位数据）
		if(DS1302_IO)
		{
			Data = Data | (0x01 << i);  //将I/O读出的一位数据记录在Data变量中
			//Data本身8位都是低电平，遇到高电平数据再进行更改即可
		}
	}

	DS1302_CE = 0;  //操作完成，CE置为低电平
	DS1302_IO = 0;  //I/O口清零
	return Data;
}

void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);  //解除写保护
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);  //设置初始年份
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);  //设置初始月份
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);  //设置初始日
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);  //设置初始时
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);  //设置初始分
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);  //设置初始秒
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);  //初始时间是星期几
	DS1302_WriteByte(DS1302_WP,0x80);  //恢复写保护
}

void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp = DS1302_ReadByte(DS1302_YEAR + 1);  //读当前年份
	DS1302_Time[0] = Temp/16*10+Temp%16;
	Temp = DS1302_ReadByte(DS1302_MONTH + 1);  //读当前月份
	DS1302_Time[1] = Temp/16*10+Temp%16;
	Temp = DS1302_ReadByte(DS1302_DATE + 1);  //读当前日
	DS1302_Time[2] = Temp/16*10+Temp%16;
	Temp = DS1302_ReadByte(DS1302_HOUR + 1);  //读当前时
	DS1302_Time[3] = Temp/16*10+Temp%16;
	Temp = DS1302_ReadByte(DS1302_MINUTE + 1);  //读当前分
	DS1302_Time[4] = Temp/16*10+Temp%16;
	Temp = DS1302_ReadByte(DS1302_SECOND + 1);  //读当前秒
	DS1302_Time[5] = Temp/16*10+Temp%16;
	Temp = DS1302_ReadByte(DS1302_DAY + 1);  //当前时间是星期几
	DS1302_Time[6] = Temp/16*10+Temp%16;
}

③main.c文件：

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"

void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"  -  -  ");
	LCD_ShowString(2,1,"  :  :  ");
	DS1302_Init();
	DS1302_SetTime();  //设置初始时间

	while(1)
	{
		DS1302_ReadTime();  //获取当前时间
		LCD_ShowNum(1,1,DS1302_Time[0],2);  //显示年份
		LCD_ShowNum(1,4,DS1302_Time[1],2);  //显示月份
		LCD_ShowNum(1,7,DS1302_Time[2],2);  //显示日
		LCD_ShowNum(2,1,DS1302_Time[3],2);  //显示时
		LCD_ShowNum(2,4,DS1302_Time[4],2);  //显示分
		LCD_ShowNum(2,7,DS1302_Time[5],2);  //显示秒
	}
}

（3）将生成的.hex文件下载到开发板中，可以看到液晶屏上显示当前的时间。

2、利用DS1302时钟显示当前时间，并且可修改当前显示时间实验

（1）项目包含的文件：其中需要重写的都会在下面给出，未给出的沿用旧例出现过的即可（本例需要液晶屏模块以及延时函数的代码文件）。

（2）补充需要重写或新添加的代码文件，然后进行编译。

①DS1302.c文件以及DS1302.h文件中的DS1302_Time[]数组改为char类型。

②main.c文件：

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"
#include "key.h"
#include "Timer0.h"

unsigned char KeyNum, MODE, TimeSetSelect, TimeSetFlashFlag;

void TimeShow(void)
{
	DS1302_ReadTime();  //获取当前时间
	LCD_ShowNum(1,1,DS1302_Time[0],2);  //显示年份
	LCD_ShowNum(1,4,DS1302_Time[1],2);  //显示月份
	LCD_ShowNum(1,7,DS1302_Time[2],2);  //显示日
	LCD_ShowNum(2,1,DS1302_Time[3],2);  //显示时
	LCD_ShowNum(2,4,DS1302_Time[4],2);  //显示分
	LCD_ShowNum(2,7,DS1302_Time[5],2);  //显示秒
}

void TimeSet(void)
{
	if(KeyNum == 2)  //按键2用于选择需要修改的数字
	{
		TimeSetSelect++;  //TimeSetSelect作为DS1302_Time数组的下标，用于访问以及修改DS1302_Time数组
		TimeSetSelect %= 6;  //防止越界（统共有6个选项）
	}
	if(KeyNum == 3)  //按键3用于增加设置值
	{
		DS1302_Time[TimeSetSelect]++;
		if(DS1302_Time[0]>99){DS1302_Time[0] = 0;}
		if(DS1302_Time[1]>12){DS1302_Time[1] = 1;}
		if(DS1302_Time[1] == 1 || DS1302_Time[1] == 3 || DS1302_Time[1] == 5
			|| DS1302_Time[1] == 7 || DS1302_Time[1] == 8 ||DS1302_Time[1] == 10
		  || DS1302_Time[1] == 12)
		{
			if(DS1302_Time[2]>31){DS1302_Time[2] = 1;}
		}
		else if(DS1302_Time[1] == 4 || DS1302_Time[1] == 6 || DS1302_Time[1] == 9
			|| DS1302_Time[1] == 11)
		{
			if(DS1302_Time[2]>30){DS1302_Time[2] = 1;}
		}
		else if(DS1302_Time[1] == 2)
		{
			if((DS1302_Time[0]%4 == 0 && DS1302_Time[0]%100 != 0)
				|| (DS1302_Time[0]%400 == 0))
			{
				if(DS1302_Time[2]>29){DS1302_Time[2] = 1;}  //闰年2月有29天
			}
			else
			{
				if(DS1302_Time[2]>28){DS1302_Time[2] = 1;}  //平年2月有28天
			}
		}
		if(DS1302_Time[3]>23){DS1302_Time[3] = 0;}
		if(DS1302_Time[4]>59){DS1302_Time[4] = 0;}
		if(DS1302_Time[5]>59){DS1302_Time[5] = 0;}
	}
	if(KeyNum == 4)  //按键4用于减少设置值
	{
		DS1302_Time[TimeSetSelect]--;
		if(DS1302_Time[0]<0){DS1302_Time[0] = 99;}
		if(DS1302_Time[1]<1){DS1302_Time[1] = 12;}
		if(DS1302_Time[1] == 1 || DS1302_Time[1] == 3 || DS1302_Time[1] == 5
			|| DS1302_Time[1] == 7 || DS1302_Time[1] == 8 ||DS1302_Time[1] == 10
		  || DS1302_Time[1] == 12)
		{
			if(DS1302_Time[2]<1){DS1302_Time[2] = 31;}
			if(DS1302_Time[2]>31){DS1302_Time[2] = 1;}
		}
		else if(DS1302_Time[1] == 4 || DS1302_Time[1] == 6 || DS1302_Time[1] == 9
			|| DS1302_Time[1] == 11)
		{
			if(DS1302_Time[2]<1){DS1302_Time[2] = 30;}
			if(DS1302_Time[2]>30){DS1302_Time[2] = 1;}
		}
		else if(DS1302_Time[1] == 2)
		{
			if((DS1302_Time[0]%4 == 0 && DS1302_Time[0]%100 != 0)
				|| (DS1302_Time[0]%400 == 0))
			{
				if(DS1302_Time[2]<1){DS1302_Time[2] = 29;}  //闰年2月有29天
				if(DS1302_Time[2]>29){DS1302_Time[2] = 1;}
			}
			else
			{
				if(DS1302_Time[2]<1){DS1302_Time[2] = 28;}  //平年2月有28天
				if(DS1302_Time[2]>28){DS1302_Time[2] = 1;}
			}
		}
		if(DS1302_Time[3]<0){DS1302_Time[3] = 23;}
		if(DS1302_Time[4]<0){DS1302_Time[4] = 59;}
		if(DS1302_Time[5]<0){DS1302_Time[5] = 59;}
	}
	//定时器0每隔0.5秒产生一次中断，TimeSetFlashFlag逻辑取反
	//那么TimeSetFlashFlag为1时被选中数字的位置显示空格，为0时正常显示数字，就能达到被选中数字闪烁的效果
	if(TimeSetFlashFlag == 1 && TimeSetSelect == 0)
	{
		LCD_ShowString(1,1,"  ");
	}
	else
	{
		LCD_ShowNum(1,1,DS1302_Time[0],2);  //显示更改后的年份
	}
	if(TimeSetFlashFlag == 1 && TimeSetSelect == 1)
	{
		LCD_ShowString(1,4,"  ");
	}
	else
	{
		LCD_ShowNum(1,4,DS1302_Time[1],2);  //显示更改后的月份
	}
	if(TimeSetFlashFlag == 1 && TimeSetSelect == 2)
	{
		LCD_ShowString(1,7,"  ");
	}
	else
	{
		LCD_ShowNum(1,7,DS1302_Time[2],2);  //显示更改后的日
	}
	if(TimeSetFlashFlag == 1 && TimeSetSelect == 3)
	{
		LCD_ShowString(2,1,"  ");
	}
	else
	{
		LCD_ShowNum(2,1,DS1302_Time[3],2);  //显示更改后的时
	}
	if(TimeSetFlashFlag == 1 && TimeSetSelect == 4)
	{
		LCD_ShowString(2,4,"  ");
	}
	else
	{
		LCD_ShowNum(2,4,DS1302_Time[4],2);  //显示更改后的分
	}
	if(TimeSetFlashFlag == 1 && TimeSetSelect == 5)
	{
		LCD_ShowString(2,7,"  ");
	}
	else
	{
		LCD_ShowNum(2,7,DS1302_Time[5],2);  //显示更改后的秒
	}
	LCD_ShowNum(2,11,TimeSetSelect,2);  //显示当前选中的时间单位
}

void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"  -  -  ");
	LCD_ShowString(2,1,"  :  :  ");
	Timer0_Init();
	DS1302_Init();
	DS1302_SetTime();  //设置初始时间

	while(1)
	{
		KeyNum = Key();
		if(KeyNum == 1)  //按下按键1，修改模式和显示模式来回切换
		{
			if(MODE == 0)
			{
				MODE = 1;
			}
			else if(MODE == 1)
			{
				MODE = 0;
				DS1302_SetTime();  //设置显示修改后的时间
			}
		}
		switch(MODE)
		{
			case 0:TimeShow();break;
			case 1:TimeSet();break;
		}
	}
}

void Timer0_Routine()  interrupt 1  //CPU响应中断后执行的函数
{
	static unsigned int T0Count = 0;  //定义计数器

	T0Count++;

	if(T0Count >= 500)  //每500个中断信号（0.5秒）执行一次下面的代码段
	{
		T0Count = 0;
		TimeSetFlashFlag = !TimeSetFlashFlag;  //是否亮灯变量
	}

	//每次中断结束都要重置计数单元
	TH0 = 0xFC;  //定时器0的计数单元高8位
	TL0 = 0x66;  //定时器0的计数单元低8位
}

（3）将生成的.hex文件下载到开发板中，依据代码中的注释进行调试。
