【protues仿真 解决 Logic contention(s) detected on net xxx. 错误】

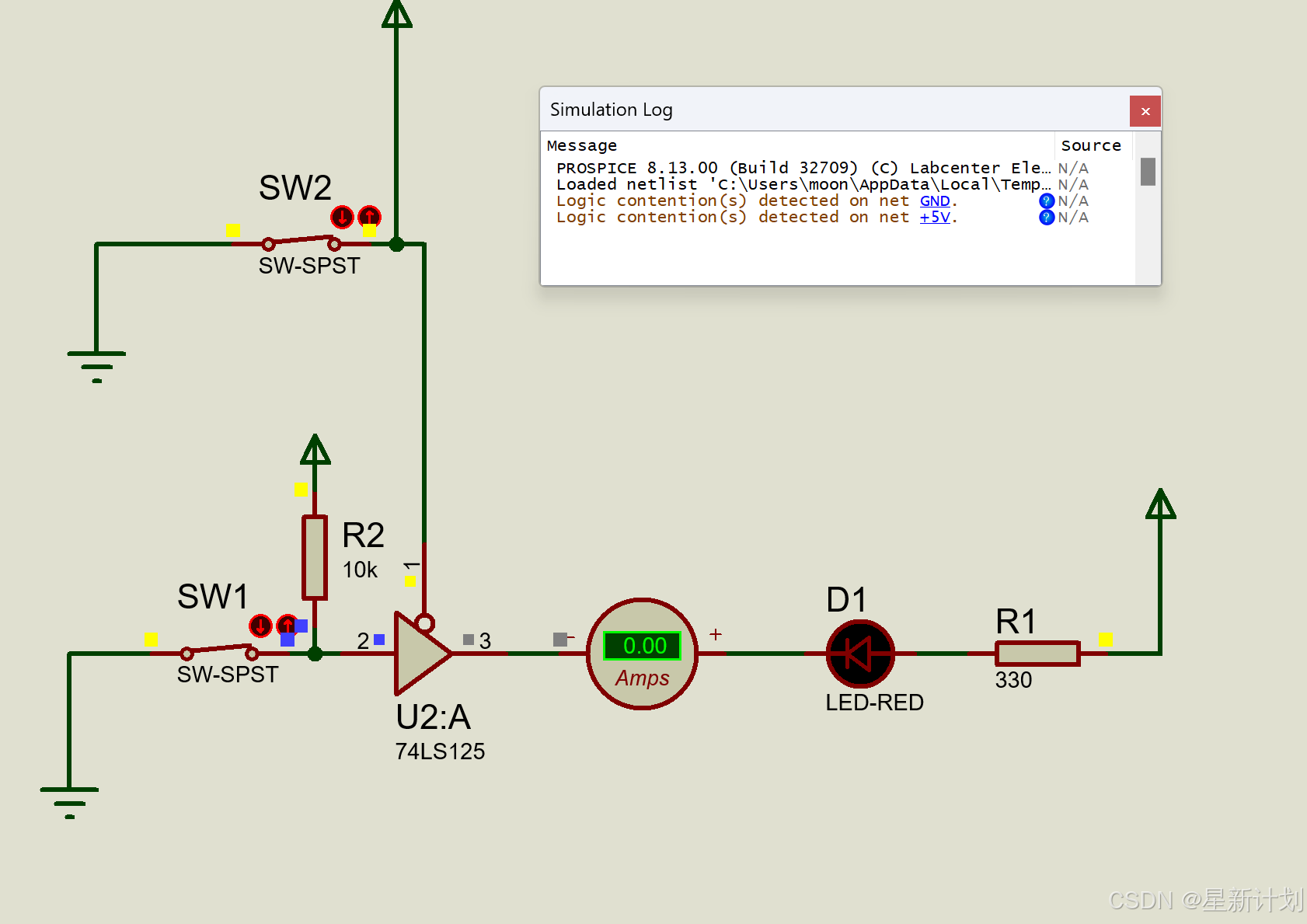

我们在仿真软件Protues绘制电路并仿真之后，有的时候会有莫名的黄色感叹号信息，其中这种Logic contention(s) detected on net xxxx是最常见的。如下图所示：

从上图，我们看到了两行黄色英文字体。翻译如下：

在接地（GND）网络上检测到逻辑冲突。
在 +5V 网络上检测到逻辑冲突。
温馨提示这里的电路主要是了解74LS125三态门器件的应用和实验现象分析！接下来就一一进行解析！

我们知道了消除两行黄色英文字体的方法！有如下方法：

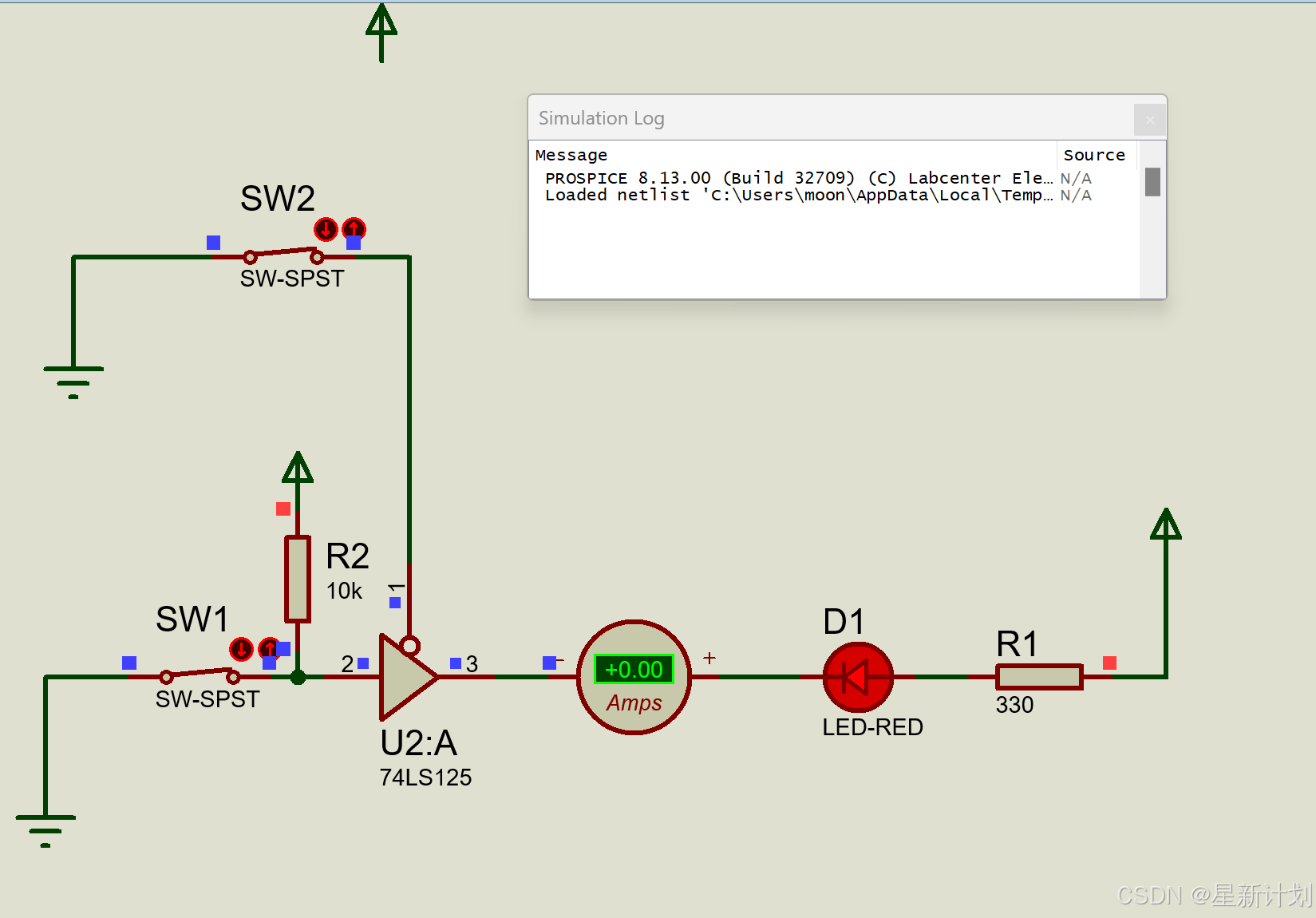

1.消除逻辑冲突，可以删除VCC，所下图所示：

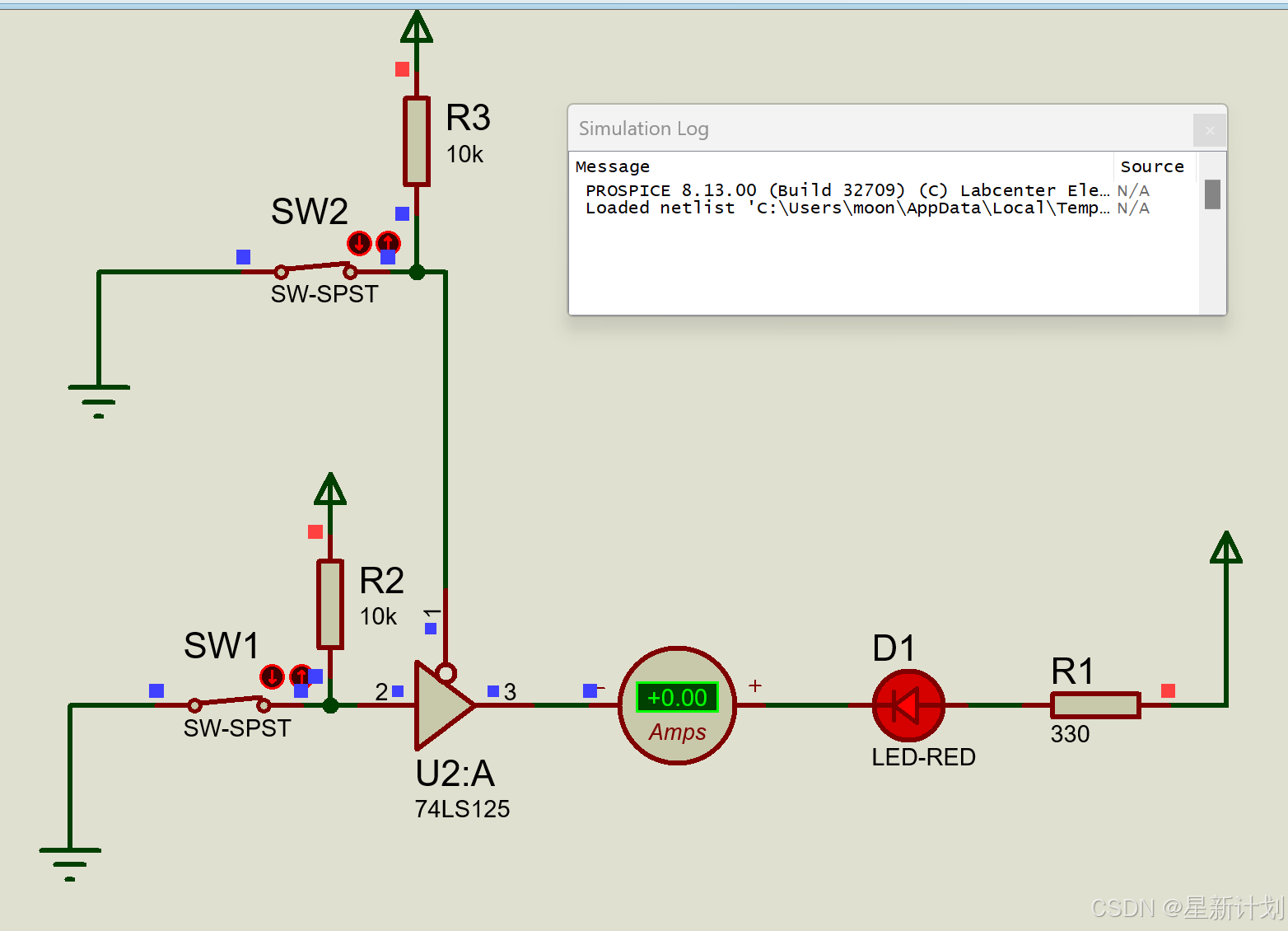

2.消除逻辑冲突，或者在VCC下面增加一个限流电阻，如下图所示：

虽然，我们掌握了方法，但不知其中原理，是不可行的！所以，接下来，就开始讲解门门道道！

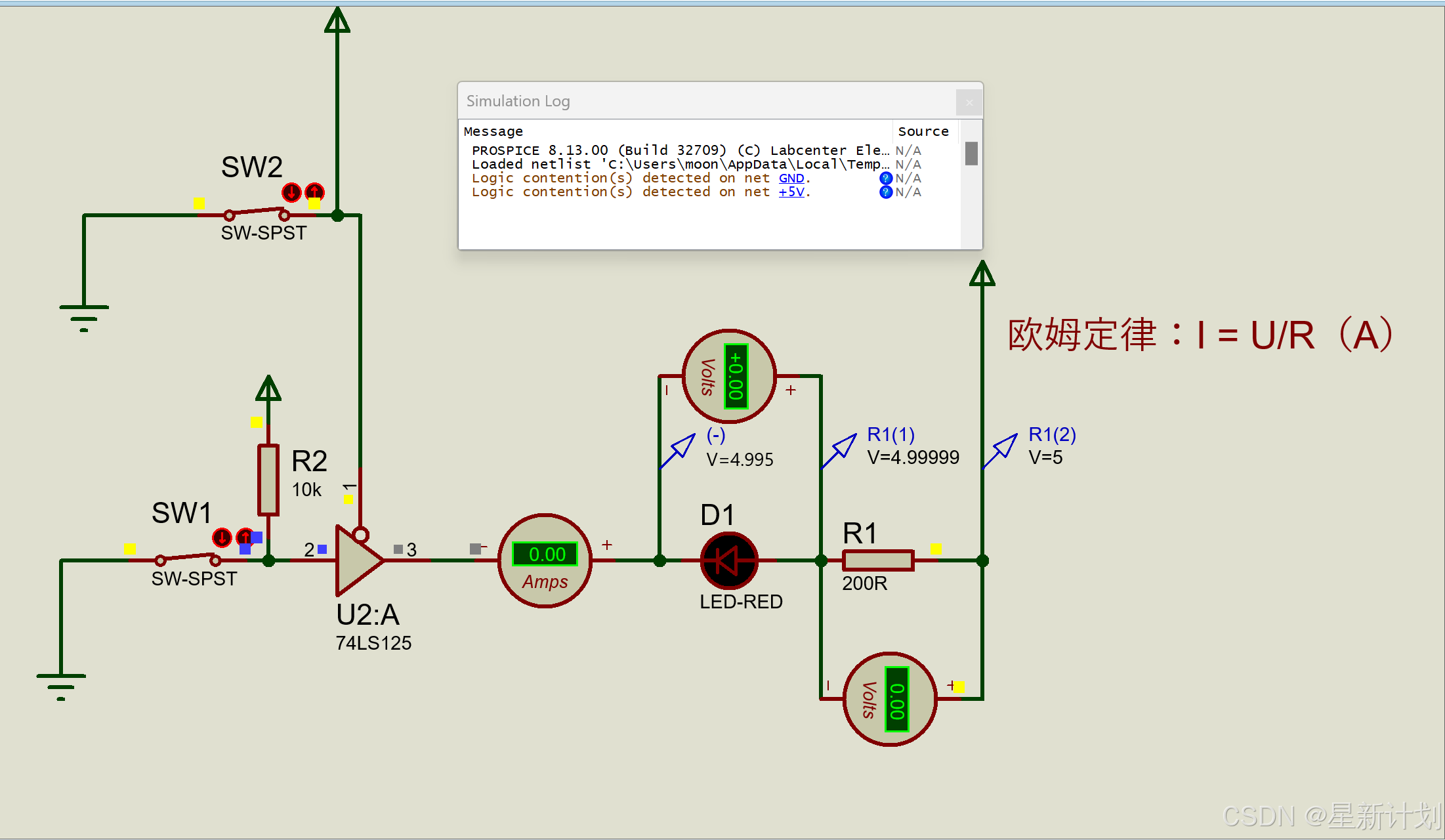

下图所示，你可以更清楚的知道原理。当你拿掉10K电阻之后，你会发现VCC居然直接和GND相接了，线路会产生直接短路。在生活当中，你可以拿一根导线，一端接VCC，另一端接GND，然后结果就是导线瞬间发热严重，甚至会危及人身安全。故这样设计的电路是不对的！还有，你可以仔细看图中的电压参数，你自然就知道节点电压和两端电压的额外新知识！

之所以，加入10K电阻，就是防止线路短路的！电阻的作用是限流，想要知道更深的原理和实验现象，请参考此视频：硬件工程师入门教程。

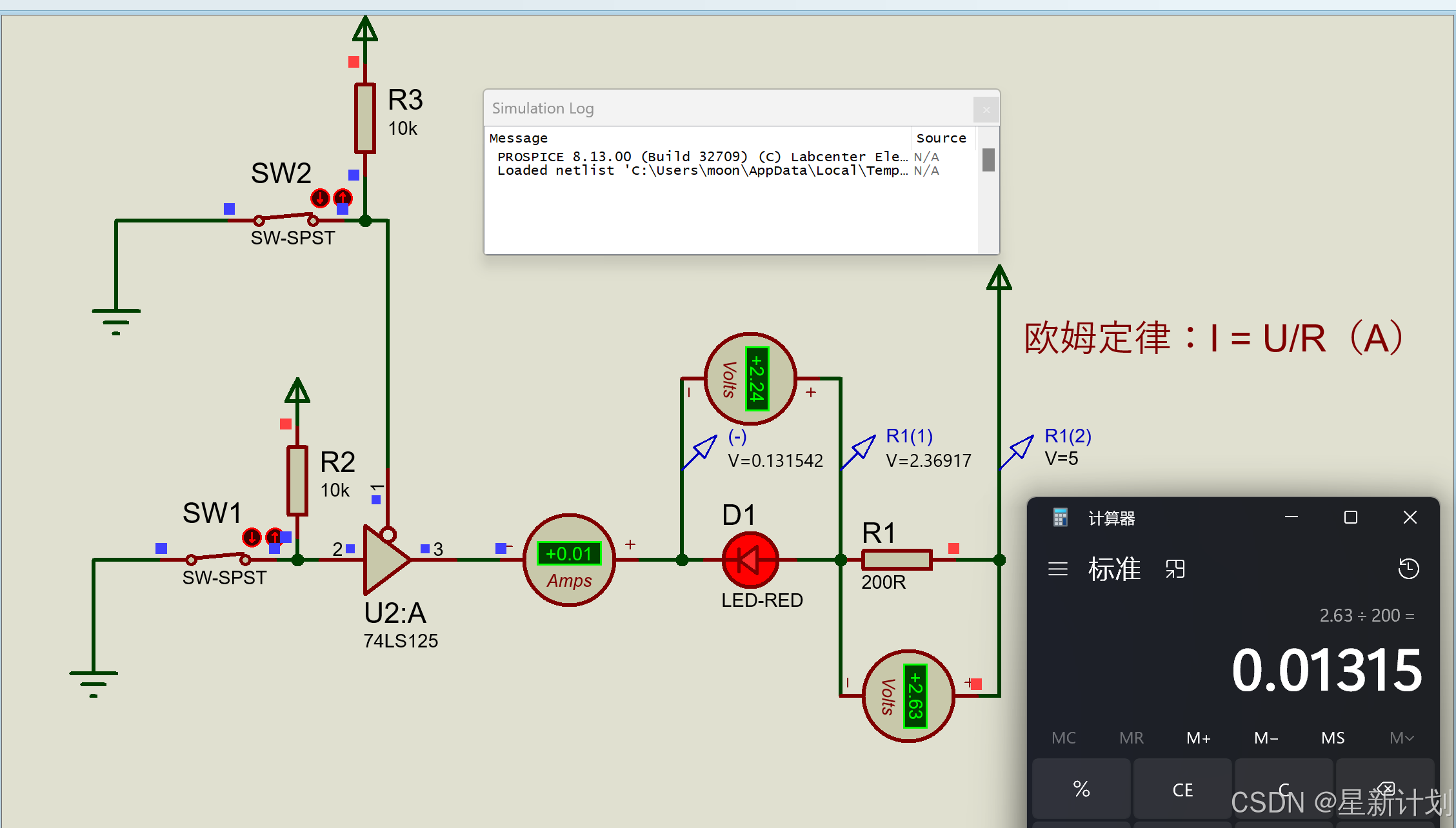

看完视频（电阻相关知识之后），你掌握了计算电路中电流的值，如下图所示，至于为啥把330R换为200R，是为了让图中电流表能显示数值出来哦！

总结一下：
1.你在protues仿真遇到的问题，解决了黄色感叹信息的方法！
2.三态门的大致控制逻辑关系，有圈的一头是使能端，低电平有效！输入什么输出就是什么！
3.电路设计中，了解电阻的特性和在电路中欧姆定律的应用和计算！
4.电路分析，你明白了节点电压和两端电压的测试方法，这为日后使用万用表查找电路故障，打下夯实基础！

谢谢观看

博主分享不易，请给一键三连哦（关注 + 点赞 + 收藏），你的鼓励是博主分享的动力。本节课已将完74LS125普通的三态门，下一节，将继续讲解集成电路IC多路三态门74LS244器件！
