时频转换 | Matlab连续小波变换Continuous wavelet transform一维数据转二维图像方法

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在现代信号处理领域，小波变换作为傅里叶变换的有效补充，凭借其时频局部化的优良特性，在非平稳信号分析中扮演着至关重要的角色。特别是连续小波变换 (Continuous Wavelet Transform, CWT)，它通过将一维信号与一系列连续变化的母小波进行卷积，获取信号在不同尺度和时间上的信息，从而实现精细的时频分析。然而，CWT 的结果本身通常是一组系数，不易于直观理解。将这些 CWT 系数转换为二维图像，则可以有效地利用图像处理的工具和方法，进一步分析和理解信号的特征，挖掘隐藏在数据背后的信息。本文旨在探讨将一维数据通过 CWT 转化为二维图像的多种方法，并分析其各自的特点和适用场景。

CWT 的核心思想是将待分析信号与一个被称为“母小波”的函数进行卷积。母小波函数具有有限的能量和快速衰减的特性，通过缩放和平移操作，生成一系列不同尺度和位置的小波函数。 CWT 的公式如下：

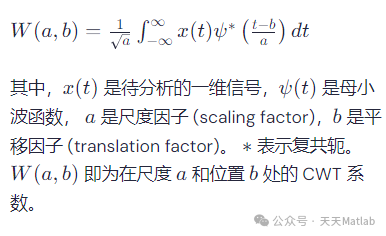

𝑊(𝑎,𝑏)=1𝑎∫−∞∞𝑥(𝑡)𝜓∗(𝑡−𝑏𝑎)𝑑𝑡

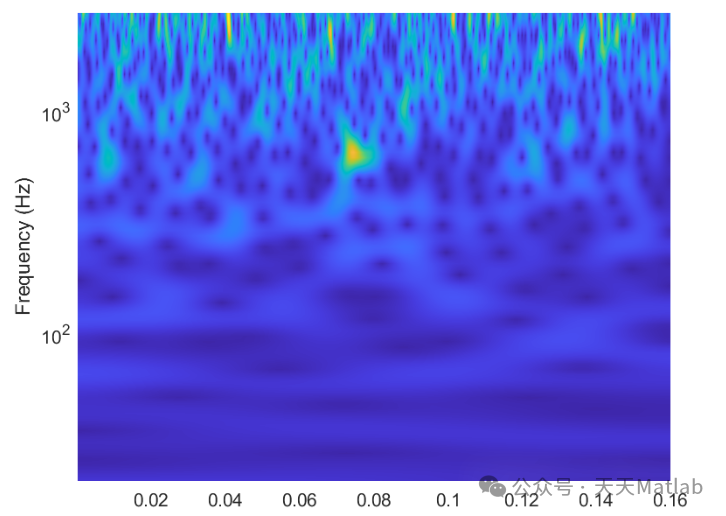

通过改变 𝑎a 和 𝑏b 的值，我们可以得到一系列的 CWT 系数，这些系数构成了一个二维的时频图，也被称为小波系数图 (Scalogram)。这就是一维数据转换成二维图像的基础。然而，如何将这些 CWT 系数有效地呈现为图像，并最大限度地保留和凸显信号的特征，则是接下来需要重点讨论的问题。

1. 直接映射法：振幅/能量映射

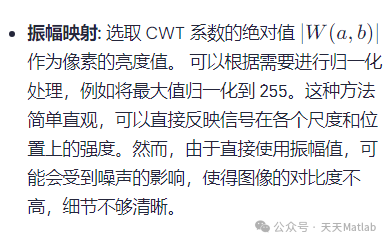

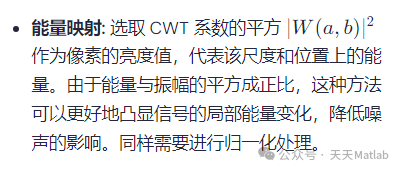

最简单直接的方法是将 CWT 系数的振幅或能量值直接映射到像素的灰度值或颜色值上。具体来说，我们可以将 𝑎a 作为图像的纵坐标 (通常取对数，以便更好地观察小尺度信息)，将 𝑏b 作为横坐标。每个像素点的灰度值或颜色值则由对应尺度和位置的 CWT 系数的振幅或能量决定。

•

•

优点：

• 实现简单，计算量小。

• 能够直接反映信号在不同尺度和位置上的强度分布。

缺点：

• 对噪声敏感，尤其是在振幅映射的情况下。

• 细节可能不够清晰，对比度不高。

• 难以区分正负振幅，可能会丢失部分信息。

2. 相位编码法：将相位信息融入图像

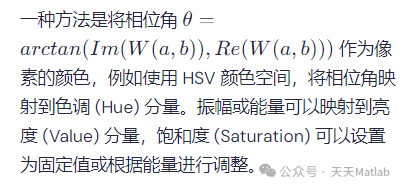

仅仅利用振幅或能量信息可能会丢失重要的相位信息。 相位信息在信号处理中，尤其是在图像处理中，扮演着至关重要的角色。因此，可以尝试将 CWT 的相位信息编码到图像中。

优点：

• 能够保留和显示信号的相位信息。

• 可以使用颜色信息来区分不同的相位区域，增强图像的可视化效果。

缺点：

• 相位信息的解释相对复杂，需要对相位谱有深入的理解。

• 颜色选择需要谨慎，避免产生混淆。

• 在低振幅区域，相位信息可能不稳定，造成颜色噪声。

3. 脊线提取与图像叠加：聚焦重要特征

CWT 的脊线 (ridges) 是指在小波系数图中，局部最大值点连接起来的曲线。 脊线代表了信号中频率随时间变化的轨迹，对应于信号中的主要成分。 提取 CWT 的脊线，并将这些脊线叠加到图像上，可以有效地聚焦信号的重要特征。

具体实现方法如下：

1. 计算 CWT 系数。

2. 在每个尺度上，找到局部最大值点。

3. 将不同尺度上的局部最大值点连接起来，形成脊线。

4. 将脊线叠加到 CWT 系数图上，可以使用不同的颜色或亮度来表示不同的脊线。

优点：

• 能够有效地聚焦信号的主要成分。

• 减少了冗余信息，提高了图像的清晰度。

• 便于观察信号的频率随时间变化的情况。

缺点：

• 脊线提取算法的复杂性较高。

• 对于复杂信号，脊线的提取可能不准确。

• 可能会丢失一些非主要成分的信息。

4. 基于机器学习的方法：自适应图像增强

近年来，随着机器学习技术的发展，可以利用机器学习算法来自动增强 CWT 系数图像。 例如，可以使用卷积神经网络 (Convolutional Neural Network, CNN) 来学习 CWT 系数与信号特征之间的映射关系。

具体方法如下：

1. 构建一个包含大量训练样本的数据集，每个样本包括一维信号和其对应的 CWT 系数图像，并对信号的特征进行标注（例如，信号类型、频率范围等）。

2. 设计一个 CNN 模型，输入为 CWT 系数图像，输出为信号的特征。

3. 训练 CNN 模型，使其能够根据 CWT 系数图像预测信号的特征。

4. 利用训练好的 CNN 模型，可以对新的 CWT 系数图像进行处理，生成增强后的图像，从而更好地凸显信号的特征。

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

👇 关注我领取海量matlab电子书和数学建模资料
