请altium designer大神们指点下问题

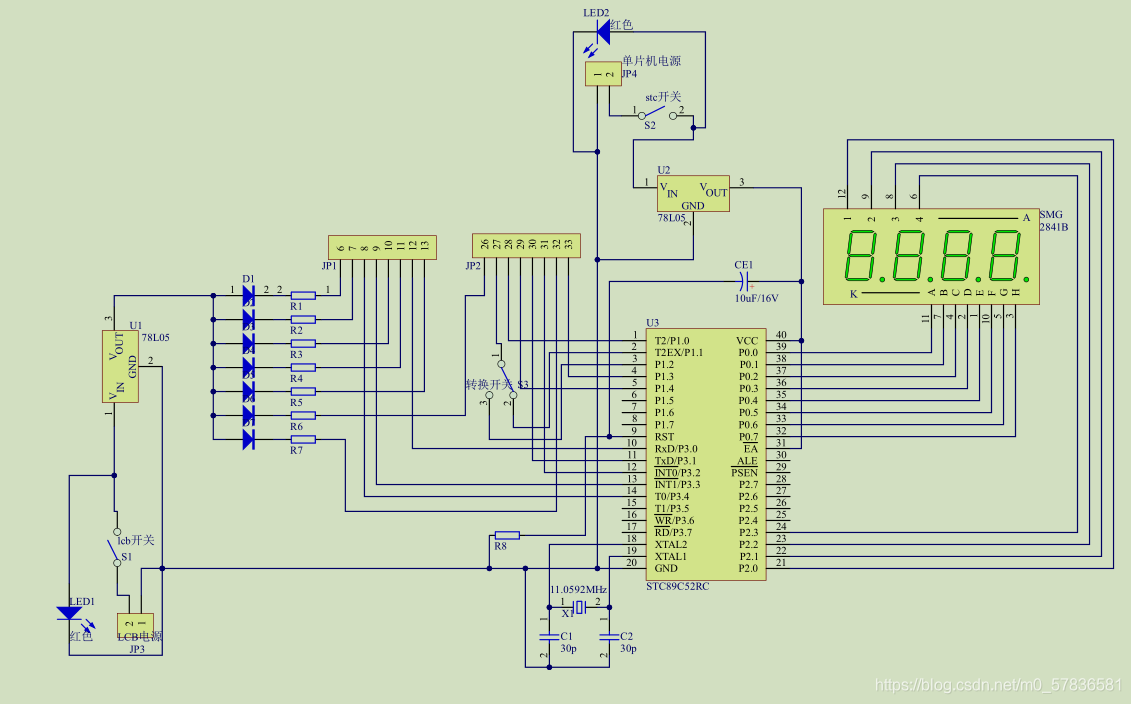

图中有两个电源JP3,JP4.  JP3是给JP1,JP2供电的, JP4是给单片机供电的。分别接的是9V电池,通过三端稳压模块输出5V电源。(图中两个7805将由三端稳压模块代替)

 JP1,JP2我要外接一个10触点开关,来检测这个10触点开关的功能,用数码管显示我这个触点开关功能正不正确。(单片机程序已写好)

 目前有几个问题想问问大家,

1.我的两个电源是共用一个负极,这样连接能不能行。

2.两个指示灯是电源开关指示灯,这样并联在电源两端正不正确。

3.我的单片机晶振电路对不对。

4.我的数码管是共阳数码管,直接接单片机能不能带的动。
