UML图——活动图

 什么是活动图
一. 活动图的基本概念
　　活动图(Activity Diagram)是描述满足用例要求所要进行的活动以及活动间的约束关系，有利于识别并行活动。它对于系统的功能建模特别重要，强调对象间的控制流程，活动图在本质上是一种流程图

二.常用元素

（1）. 开始和结束

（2）. 活动和动作流

活动指执行特定动作，并在该动作完成之后向另一个状态转化，通常圆角方框表示。通常将表达的动作写在方框内。

动作流连接活动，通常用实线箭头表示。

（3）. 分支判断

分支判断描述了一个触发事件在不同的触发条件下引起多个不同的转移，通常用菱形表示。

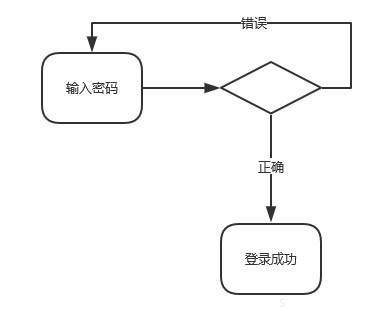

以简易登录（仅输入密码）为例：

（4）. 对象和对象流

简单来说，对象就是活动所输出或者输入的，通常用矩形表示。

对象流连接对象和动作，通常用虚线箭头表示。

（5）. 分叉和汇合

在UML中，可以使用分叉将路径分成两个或多个并发流，然后使用结合，同步这些并流。分叉和汇合通常都用同步条表示，同步条是一条粗的水平线。

（6）. 泳道

有时候负责活动的不只一个业务组织，这个时候为了更清楚地表示各个组织所负责的活动部分，以及整体活动流程，我们需要泳道活动图。在泳道活动图中，每一个活动都只能明确的属于一个泳道。

三、

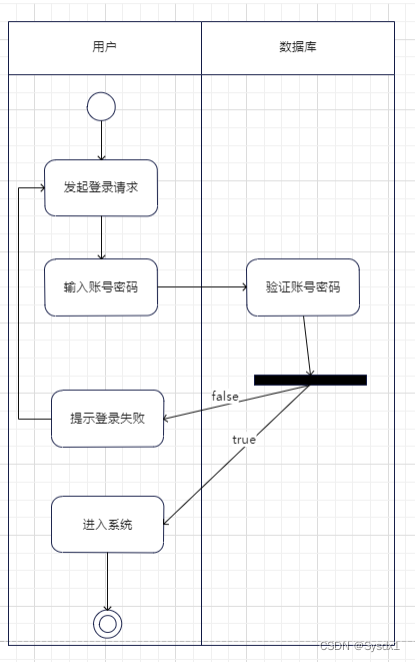

示例一：用户登录活动图

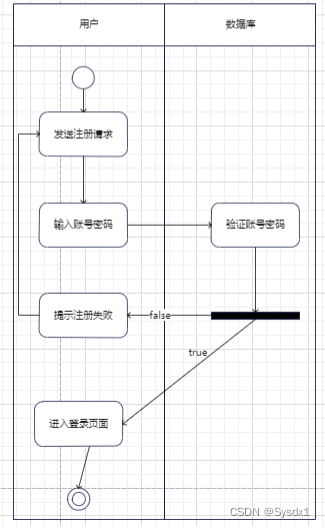

实例二：用户注册活动图
