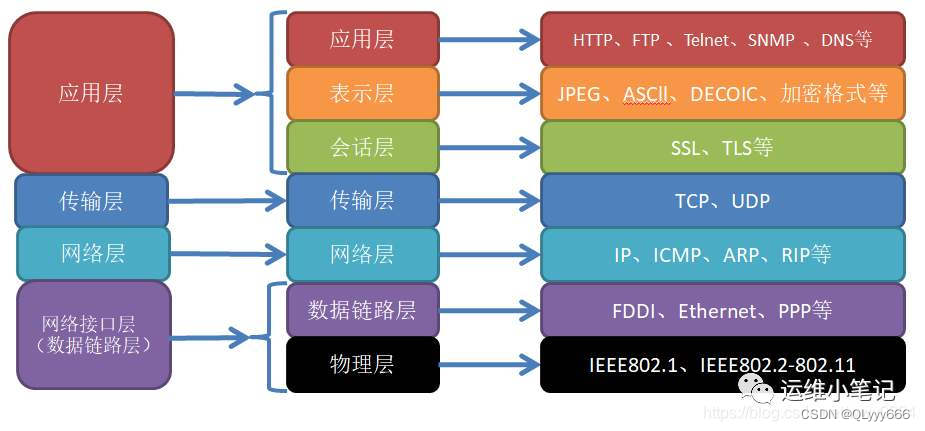

TCP/IP四层模型

TCP/IP四层模型是一种网络协议体系结构，用于描述和组织计算机网络中的通信协议。它由四个层级组成，每个层级都提供了特定的功能和服务，以实现可靠的数据传输和网络通信。以下是对TCP/IP四层模型的简要介绍：

1. 网络接口层（Network Interface Layer）：
   网络接口层是TCP/IP模型的最底层，负责处理物理网络和数据链路层的细节。它定义了如何在物理媒介上进行数据传输，包括电缆类型、物理连接和数据编码等。该层的功能是将上层数据封装成数据帧并发送到物理网络中，或者接收并解析从物理网络中传入的数据帧。

2. 网络层（Internet Layer）：
   网络层是TCP/IP模型的第二层，它主要负责网络间的数据传输和路由选择。该层使用IP（Internet Protocol）协议来标识和寻址网络中的主机和路由器。它将数据分割成数据包，并通过路由选择算法将数据包传输到目标主机。网络层还处理数据包的分片、重组和路由转发等功能。

3. 传输层（Transport Layer）：
   传输层是TCP/IP模型的第三层，它提供端到端的数据传输和可靠性保证。在传输层，两个主机之间的通信被划分为两个主要协议：TCP（Transmission Control Protocol）和UDP（User Datagram Protocol）。TCP提供可靠的、面向连接的数据传输，它通过序列号、确认和重传机制来保证数据的完整性和可靠性。UDP则提供无连接、不可靠的数据传输，适用于对实时性要求较高的应用。

4. 应用层（Application Layer）：
   应用层是TCP/IP模型的最顶层，它为用户提供了各种网络应用和服务。这些应用可以是Web浏览器、电子邮件、文件传输、远程登录等。应用层使用各种协议来实现特定的应用功能，例如HTTP（Hypertext Transfer Protocol）、SMTP（Simple Mail Transfer Protocol）和FTP（File Transfer Protocol）等。

数据加工过程

当数据在TCP/IP四层模型中传输时，每一层都对数据进行特定的加工和处理。以下是每个层级中数据的详细加工过程的描述：

1. 网络接口层：
   在网络接口层，数据被封装成数据帧。这包括以下步骤：

   • 将数据分割成适当大小的数据块，称为帧。
   • 添加数据帧的首部，其中包括目标物理地址（MAC地址）和源物理地址。
   • 添加额外的控制信息，如帧校验序列（FCS）用于错误检测。

2. 网络层：
   在网络层，数据帧被解析并提取出数据包。这包括以下步骤：

   • 检查数据帧的首部，提取出目标IP地址和源IP地址。
   • 根据目标IP地址查找路由表，确定数据包的下一跳路由器或目标主机。
   • 添加网络层首部，包括源IP地址、目标IP地址和其他必要的字段，如生存时间（TTL）等。

3. 传输层：
   在传输层，数据被划分为数据段（Segment）或用户数据报（Datagram），具体取决于使用的传输协议。对于TCP和UDP协议，加工过程如下：

   • TCP协议：
     • 将数据划分为适当大小的数据段。
     • 添加TCP首部，其中包括源端口号和目标端口号，用于标识应用程序的端口。
     • 为数据段分配序列号和确认号，用于数据段的排序和可靠性保证。
     • 设置控制标志，如SYN、ACK、FIN等，用于建立连接、确认和关闭连接。
     • 提供流量控制和拥塞控制，确保数据传输的效率和可靠性。
   • UDP协议：
     • 将数据划分为适当大小的用户数据报。
     • 添加UDP首部，其中包括源端口号和目标端口号。
     • 不提供可靠性保证，直接传递数据给网络层进行发送。

4. 应用层：
   在应用层，数据被组织成特定的应用协议格式。这包括以下步骤：

   • 根据应用协议的要求，将数据组织成特定的数据结构或格式。
   • 添加应用层协议的首部，其中包括应用程序特定的控制信息和元数据。
   • 数据可能会被加密、压缩或编码，以提供安全性、节省带宽或满足特定的传输要求。

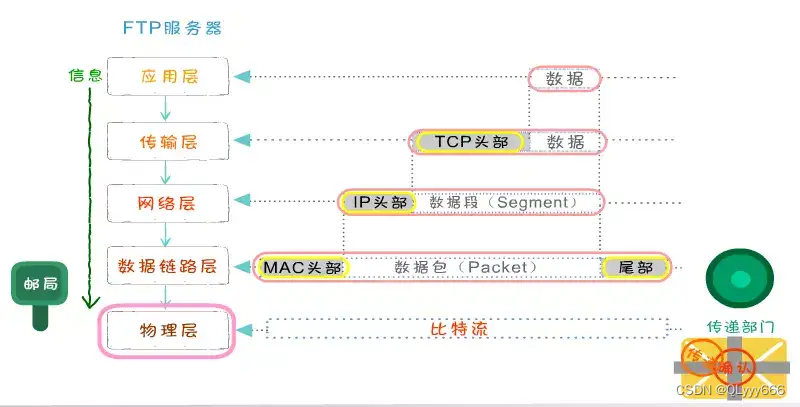

发送方是从高层到低层封装数据

接收方是从低层到高层解封装

详细的TCP头部详见上一篇

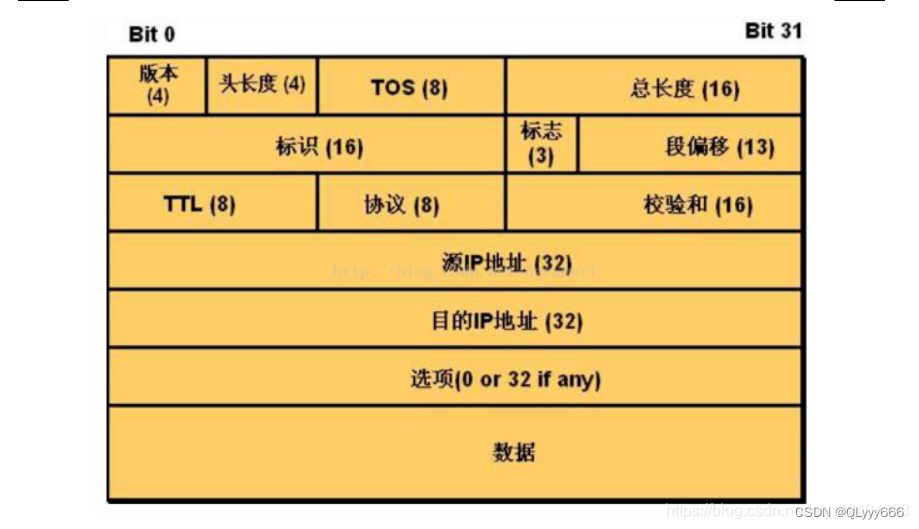

IP报文头

IP（Internet Protocol）报文是在网络层中使用的协议数据单元，用于在TCP/IP网络中传输数据。IP报文头部是IP报文的固定部分，包含了必要的字段和信息，用于标识和路由IP数据包。下面是IP报文头部的详细介绍：

1. 版本（Version）：
   该字段占4位，表示IP协议的版本号。目前广泛使用的版本是IPv4（版本号为4）和IPv6（版本号为6）。

2. 首部长度（Header Length）：
   该字段占4位，表示IP报文头部的长度，以32位字（4字节）为单位。由于IP报文头部长度可变，这个字段用于确定从开始到数据部分的字节数。

3. 服务类型（Type of Service）：
   该字段占8位，用于指定IP数据包的服务质量要求。其中的位可以用于指定数据包的优先级、延迟、吞吐量和可靠性要求。

4. 总长度（Total Length）：
   该字段占16位，表示整个IP数据包的总长度，包括IP报文头部和数据部分。以字节为单位，最大长度为65535字节。

5. 标识（Identification）：
   该字段占16位，用于在IP分片时对数据包进行标识和重组。当数据包被分片时，不同片段的标识字段将相同。

6. 标志（Flags）：
   该字段占3位，用于控制IP分片的行为。其中的位包括：

   • 第1位：保留位，必须设置为0。
   • 第2位：不分片标志（DF，Don't Fragment），如果设置为1，则数据包不能被分片。
   • 第3位：更多片段标志（MF，More Fragments），如果设置为1，则表示还有更多的数据包片段。这样接收端就知道还需要等待其他片段的到达，然后重组这些片段以恢复原始数据包。

7. 片偏移（Fragment Offset）：
   该字段占13位，用于指定数据包片段在原始数据包中的位置偏移量，以8字节为单位。它表示该片段相对于整个原始数据包的起始位置。

8. 生存时间（Time to Live）：
   该字段占8位，表示数据包在网络中的最大生存时间（跳数）。每经过一个路由器，该字段的值减1，当其值为0时，数据包将被丢弃。

9. 协议（Protocol）：
   该字段占8位，表示数据部分使用的上层协议，例如TCP（6）、UDP（17）、ICMP（1）等。这个字段决定了接收端如何解析数据部分。

10. 头部校验和（Header Checksum）：
    该字段占16位，用于检验IP报文头部的完整性，以保证在传输过程中没有发生错误。接收端使用校验和算法验证头部的完整性。

11. 源IP地址（Source IP Address）和目标IP地址（Destination IP Address）：
    每个地址字段占32位，分别表示发送方和接收方的IP地址。这些字段用于标识源和目标主机。

12. 可选项（Options）：
    可选项字段是可变长度的，用于在IP报文头部中提供额外的功能和控制选项。例如，路由选项、时间戳选项等。

---------------------------------------------------------------------------------------------------------------
