STM32的USART串口通信

1、简介

（1）串口协议

串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式，因为它简单便捷，大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。

在计算机科学里，大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和片上外设；STM32标准库则是在寄存器与用户代码之间的软件层。对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。

（2）R232标准

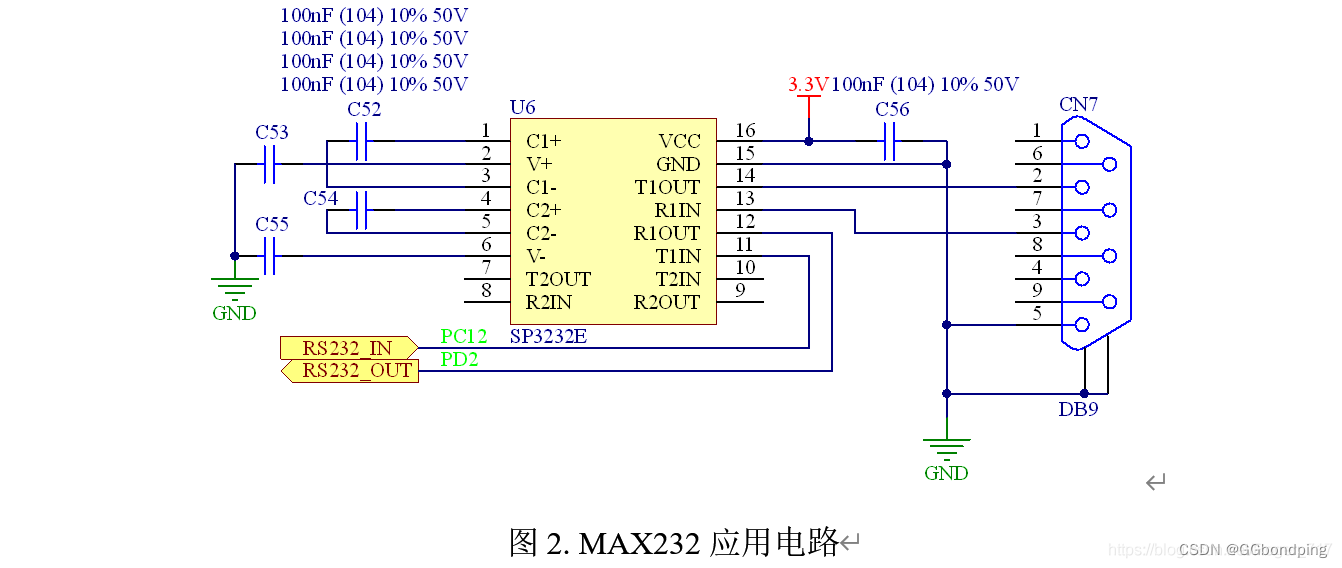

MAX232芯片是专为RS-232标准串口设计的单电源电平转换芯片，使用+5v单电源供电。MAX232芯片的作用是将单片机输出的TTL电平转换成PC机能接收的232电平或将PC机输出的232电平转换成单片机能接收的TTL电平（单片机的TTL电平规则是Signal<0.8V=0、Signal>2V=1），常用接口电路如下：

（3）R485标准

SP3485芯片是+3.3V低功耗半双工收发器，适用于RS-485和RS-422串行协议，作为RS-485串行协议时的电路设计图如下：

（4）RS232、485电平与TTL电平的区别

RS-232
1、 在RS-232-C中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”为-3到-15V;逻辑“0”为+3到+15V。

2、 RS-232-C接口连接器一般使用型号为DB-9插头座，通常插头在DCE端，插座在DTE端。PC机的RS-232口为9芯针插座。一些设备与PC机连接的RS-232接口，因为不使用对方的传送控制信号，只需要三条接口线，即“发送数据TXD”、“接收数据RXD”和“信号地GND”。RS-232传输线采用屏蔽双绞线。
RS-485
RS485采用差分信号负逻辑.
逻辑"1"以两线间的电压差为-(2~6)V表示
逻辑"0"以两线间的电压差为+(2~6)V表示。
接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片， 且该电平与TTL电平兼容，可方便与TTL电路连接。RS-485的数据最高传输速率为10Mbps。

TTL
TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”。

（5）CH340芯片

CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。

在串口方式下，CH340 提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB 总线。

在红外方式下，CH340 外加红外收发器即可构成USB 红外线适配器，实现SIR 红外线通讯。

2、准备工作

（1）STM32F103C8T6最小核心板
（2）USB转TTL
（3）CH340驱动(USB串口驱动)_XP_WIN7共用

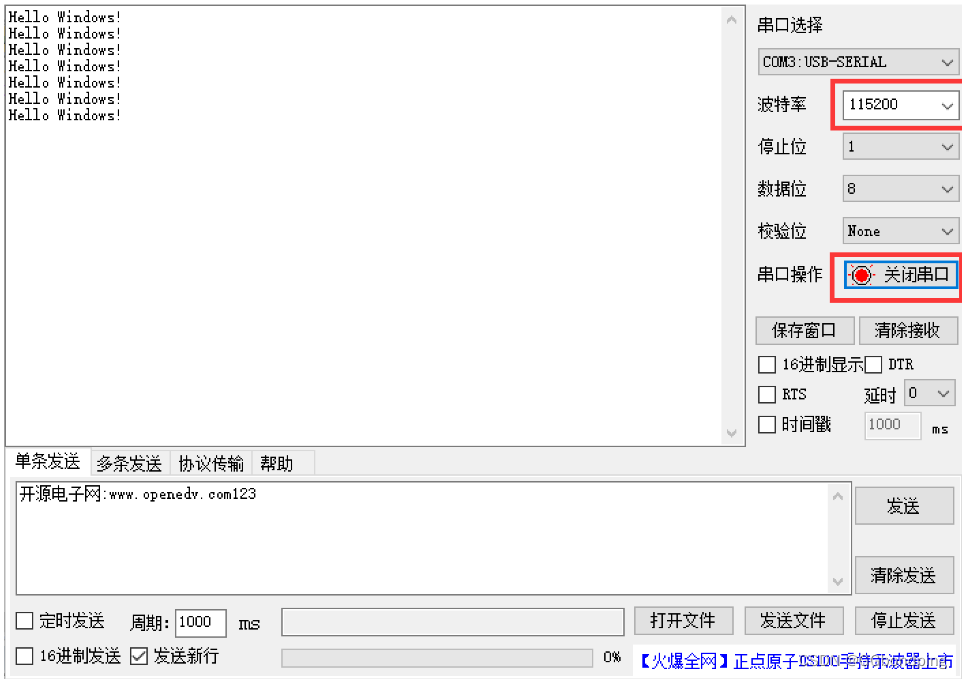

（4）串口调试助手XCOM V2.3

3、安装CH340驱动

（1）文件网盘：https://pan.baidu.com/s/1td7Y95lZehL9IYTZluCzhg

提取码：u7iw

（2）找到SETUP.EXE

安装

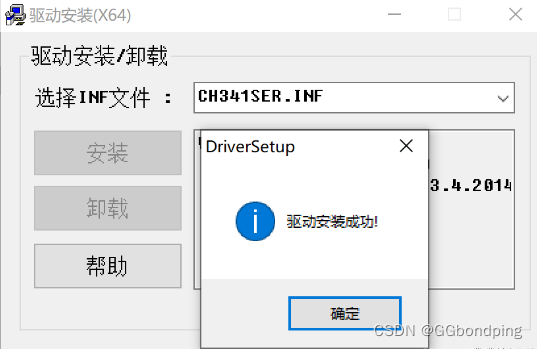

安装成功

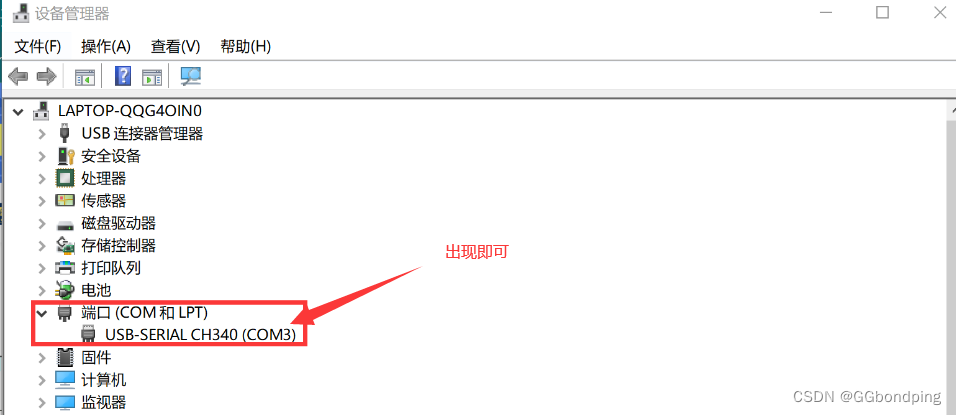

（3）在电脑设备管理器处查看有无com端口出现，有即可证明成功。
