卡诺图化简电路的方法原理解析

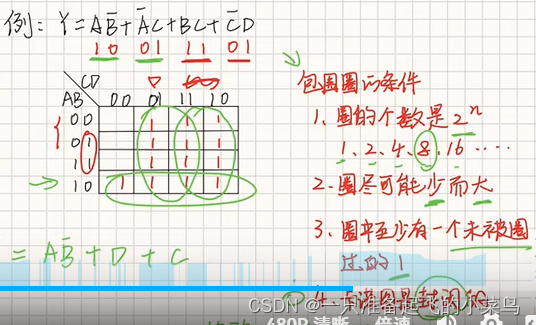

卡诺图化简:1、画圈其中圈住的元素为2的n次方 2、尽可能画的圈包含多的元素

画完圈后就会有个规则就是:相同值保留,不同值去掉。解释:看下图横着画的圈其中00,01代表D不同所以D去掉,而01,11代表C不同,所以C去掉。所以最后化简为10即是AB非。

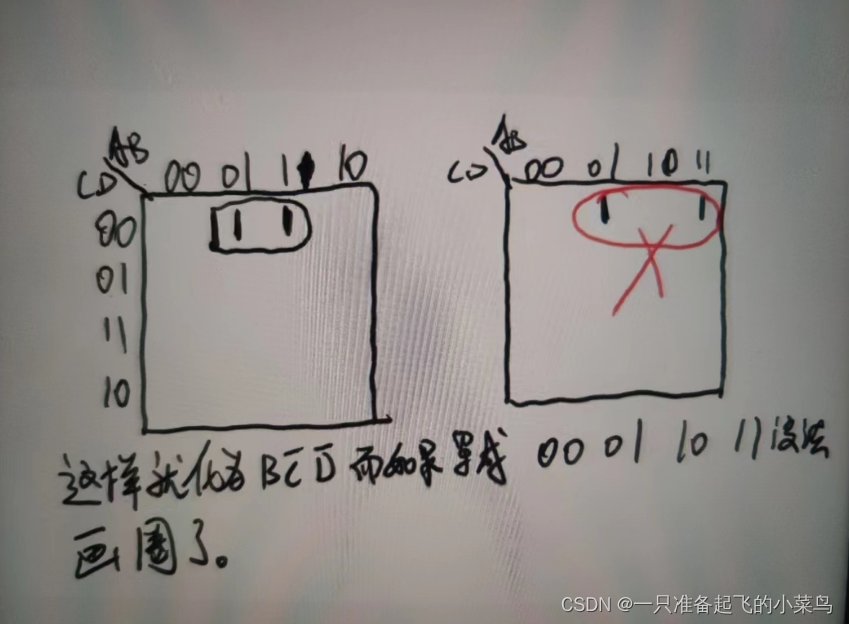

为什么卡诺图非要00 01 11 10排列数据?

答:其实也可以不这么排列,但是这么排列可以相邻单元格只改变一个元素,这样做就可以让我们更好划圈去化简。

2.为什么卡诺图需要圈2的n次方个值?

答:如果我们圈了奇数就会破坏,不同去掉相同保留的化简规则。例子:ABC+A非BC+AB非C=(B+AB非)C。而这是3个值一个圈,如果按照卡诺图化简规则那应该是等于C,但这是错误的,所以我们需要圈2的n次方个圈。
