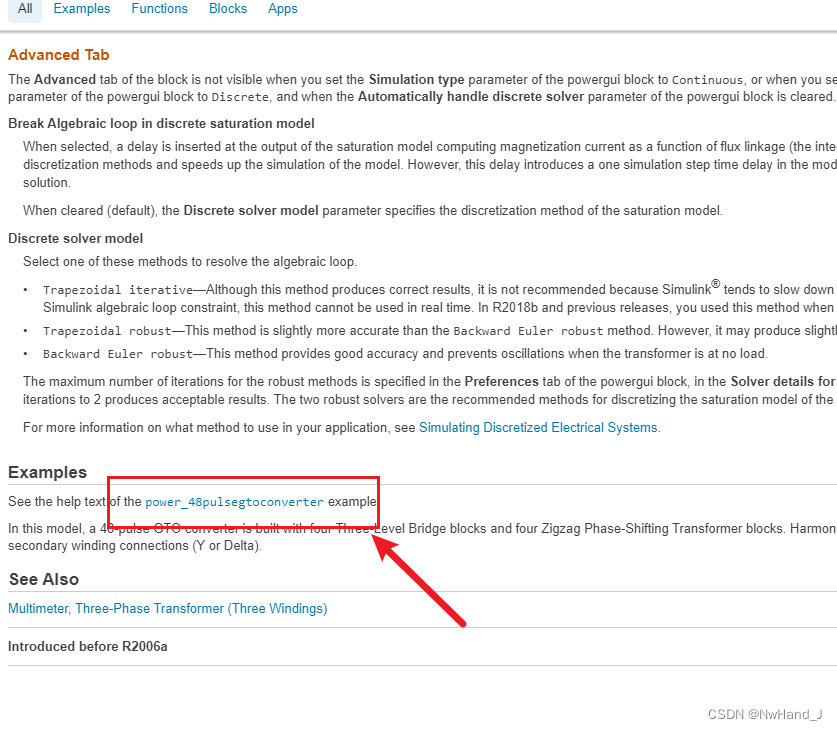

1. 针对移相整流变压器，Simulink中自带了延边三角形变压器（Zigzag Phase-Shifting Transformer
）。

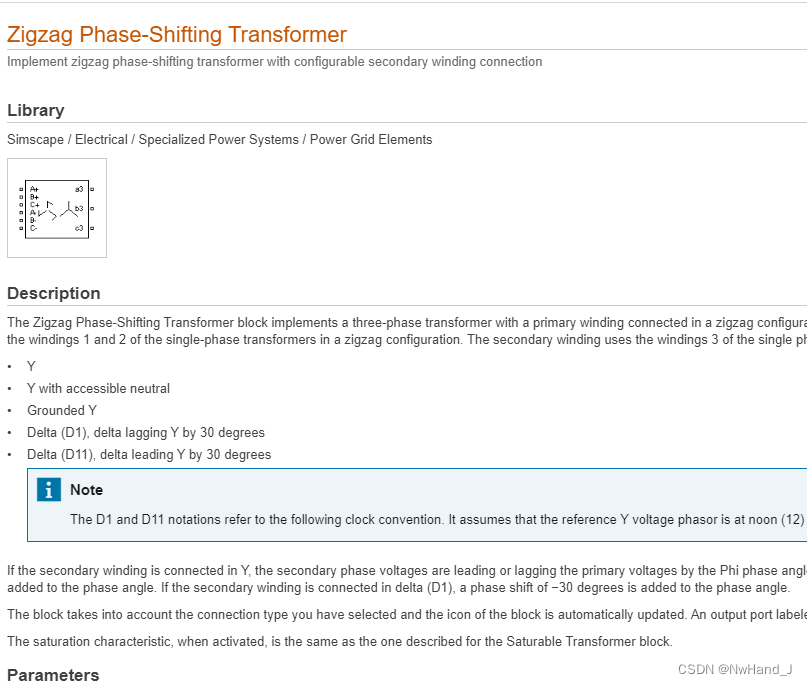

Simulink中延边三角形结构取名为Zigzag。就是下图，之前没看懂这个模块，以为没有，结果吭哧吭哧手搭，希望你们不要走弯路

Delta(D1)和Delta(D11)是说三角形连接的两种形式，对应滞后或者超前Y型连接30°，就是A+连接B-和B+连接A-。其实三角形连接可以看做是延边三角形的一种特殊接法。

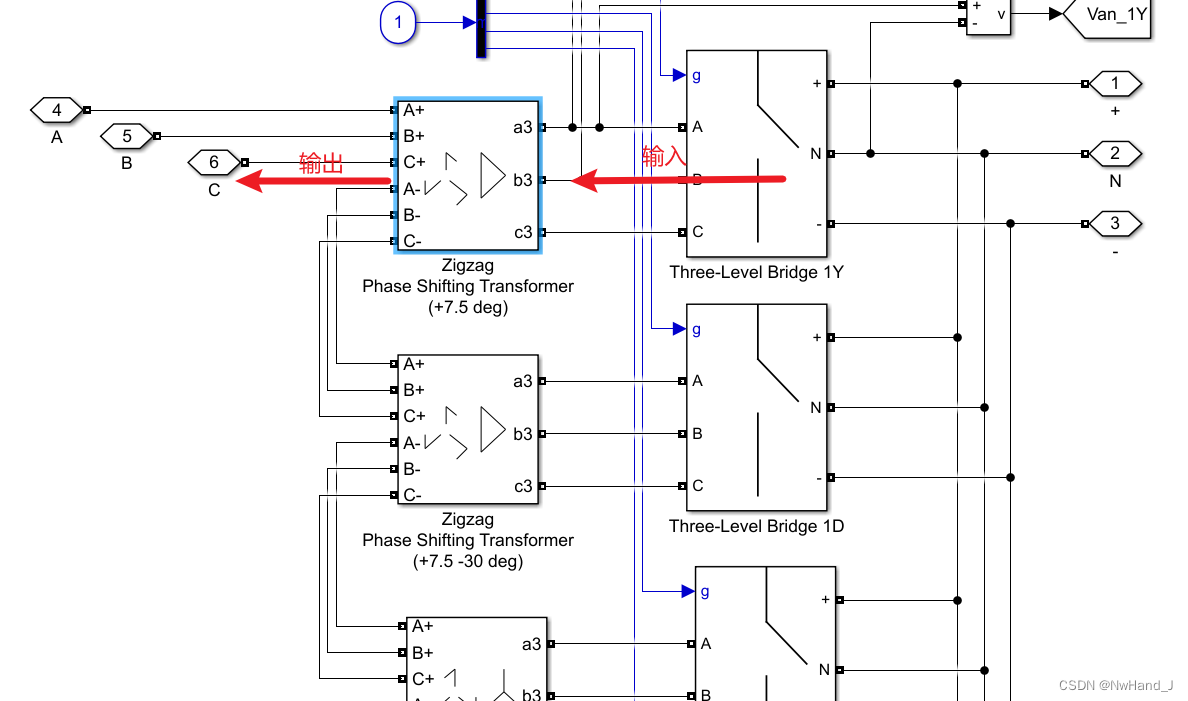

2. 我之前的教材中是原边式Y，副边是延边三角形，那就可以这样使用（参考对应的dymo）
