ADC芯片工作原理以及驱动程序的编写

基于线性序列机的ADC芯片功能和接口时序介绍

ADC功能

ADC实际上就是模数转换器，因为日常生活中的信号多数是模拟信号，但再电脑上对这些信号进行分析，就需要将他们转换成数字信号

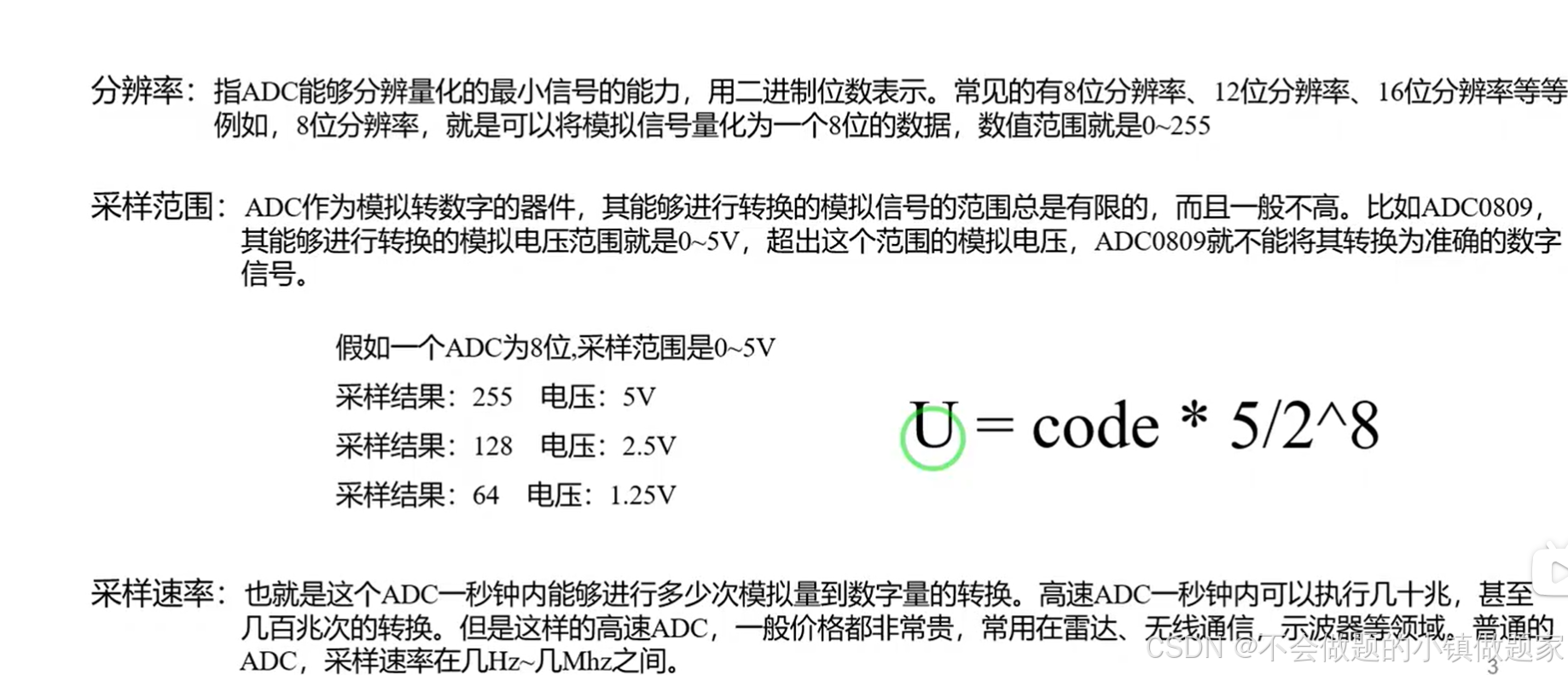

ADC参数指标

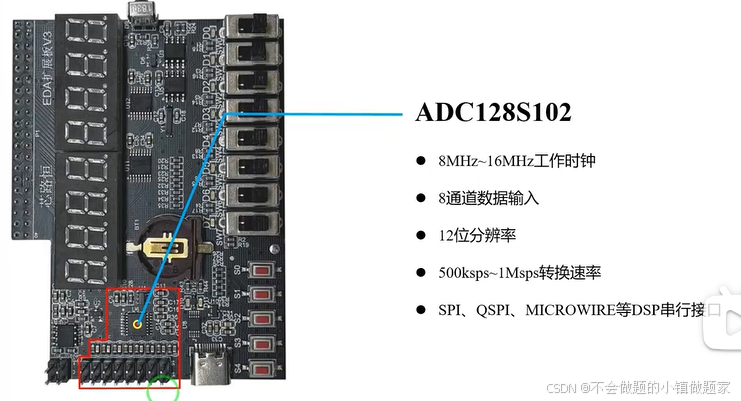

我们需要使用的芯片ADC128S102的参数如下：

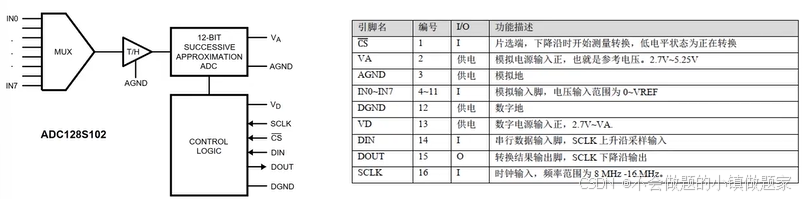

其内部结构如下：

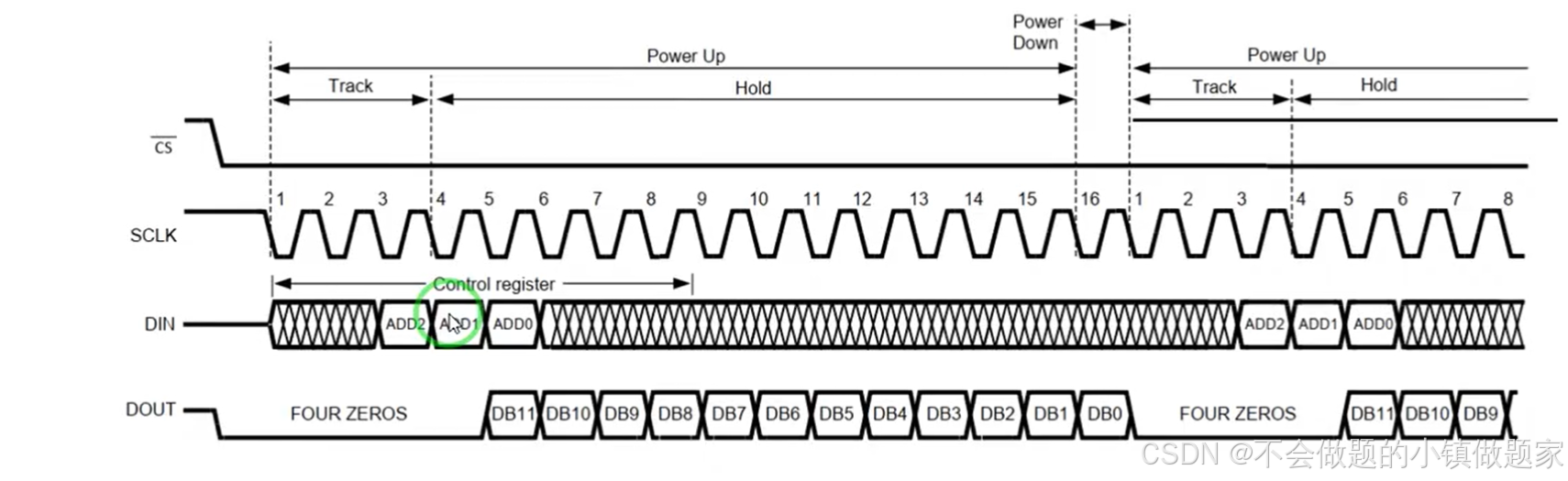

各个信号的时序关系如下：

由该时序图可分析如下

1.CS为片选信号，低电平有效；

2.DOUT在CS变为低电平后四个周期开始输出，且在SCLK下降沿输出，并且可以看到SCLK上升沿时DOUT处于稳定状态；

3. DIN在两个SCLK周期后输出地址信号进行选通模拟信号；

基于以上时序分析，我们进行ADC驱动模块的设计：

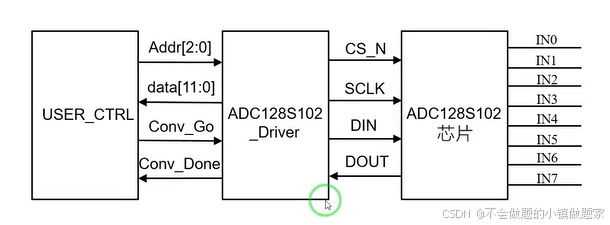

除了 ADC芯片本身与驱动模块交互的CS、SCLK、DIN、DOUT信号外，结合实际应用需求，还需要用户控制端设计几个信号：

1.Addr[2:0]：用户控制输入地址，即选取想要输出的某一路模拟信号；

2.data[11:0]：将芯片模数转换后的数字信号输出给用户端；

3.Conv_Go：开始采样使能信号，高电平有效；

4.Conv_Done：转换完成信号；

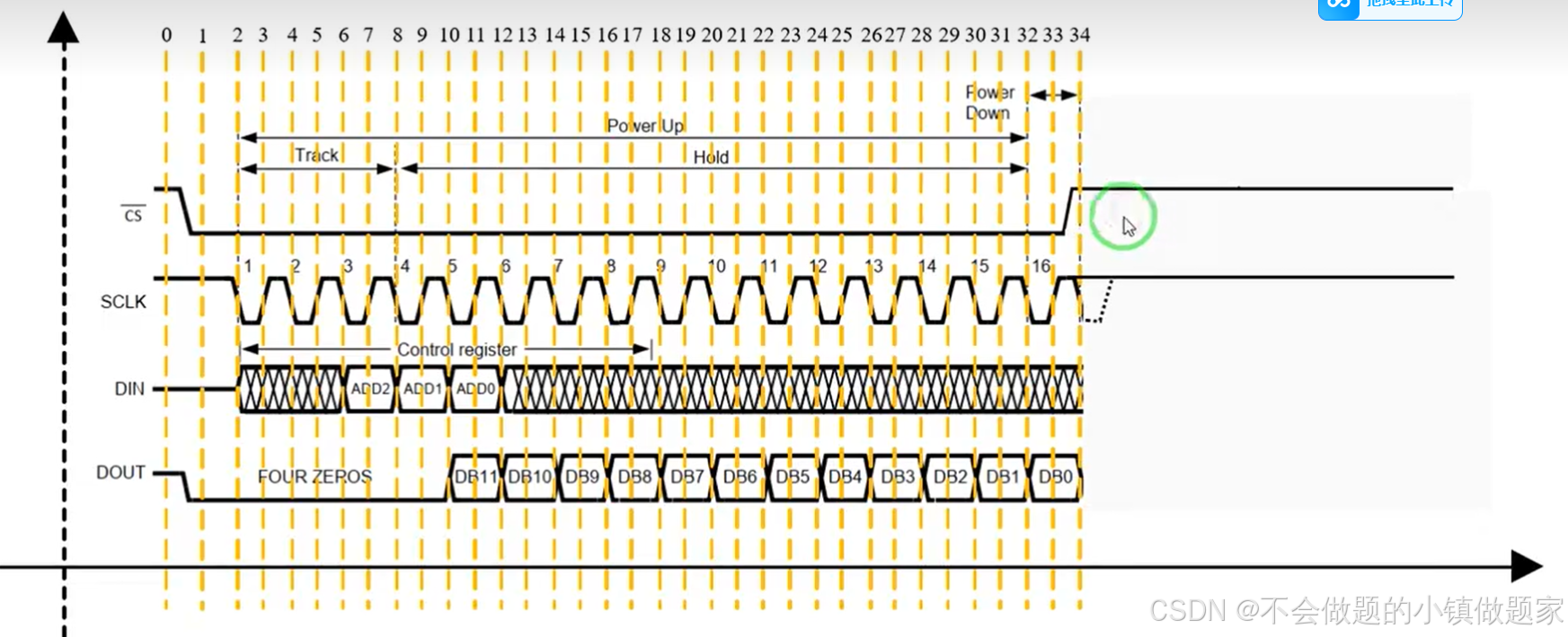

使用线性序列机思路分析SPI接口的ADC芯片接口时序

如题，通过使用线性序列机的思路来分析ADC芯片的接口时序，可以看到，在CS有效（低电平）期间，DOUT在4个周期的0后，在SCLK下降沿输出给驱动模块，DIN在两个周期后驱动模块将ADD地址信号输出给ADC芯片，因此，选取最小时间单位就是SCLK的半周期；

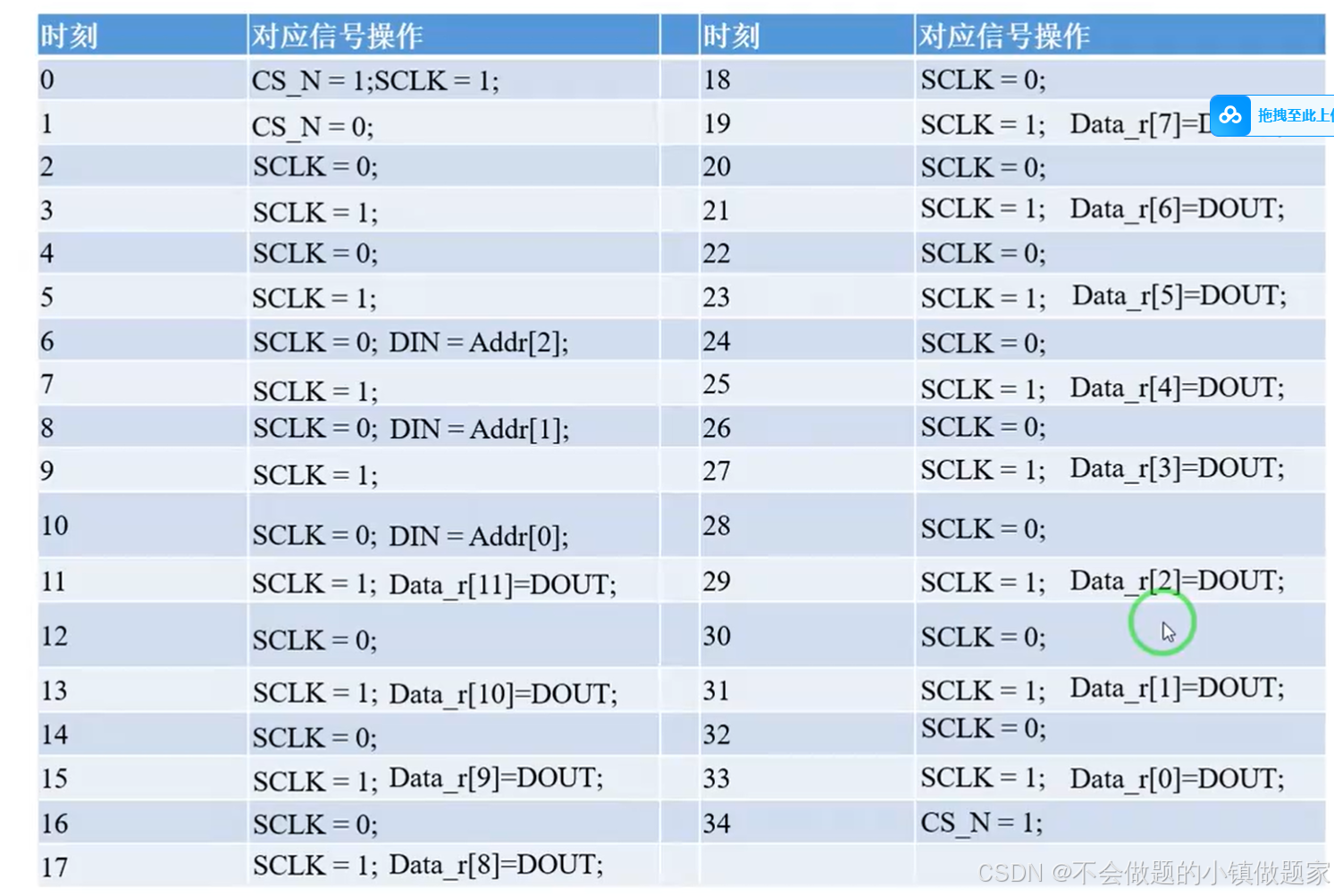

分析上图后，各个时间节点的操作如下：

如上图可以得到驱动模块代码的设计思路：

1.设计SCLK半周期计数器，即最小时钟单元；

2.设计序列计数器，以最小时钟单元为触
