串行移位寄存器原理详解

 国庆7天真的是转瞬即逝啊55555~

正式开始！

本次学习完成了小梅哥视频教程46课时，内容较多，且初次涉及74HC595芯片

前情回顾

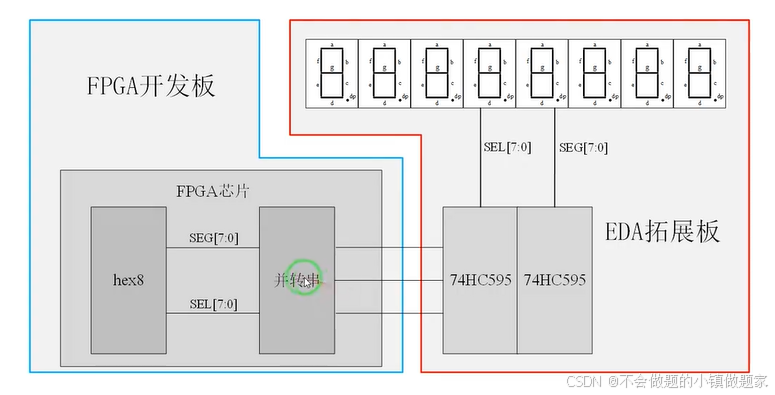

        上次课时学习编写了在FPGA中控制8段数码管产生预设定的数据，但在实际中，FPGA开发板需要借助EDA扩展版才能讲数码管正确的点亮，因此实际原理图如下所示：

         我们需要编写代码，将上节课hex8模块中产生的8位SEG和SEL信号进行并串转换，再将并串转换后的串行数据作为74HC595芯片的输入，最后由该芯片输出给数码管，因此首先要学习74HC595芯片的功能和工作原理。

74HC595芯片

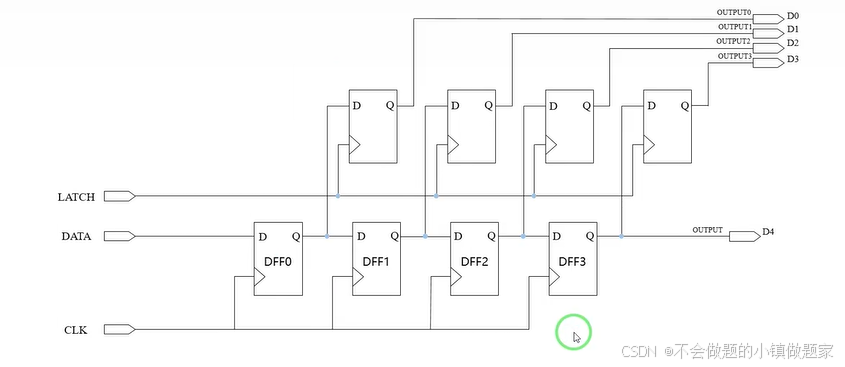

        该芯片实现的是移位寄存器的功能，即将串行的数据一位一位的移入寄存器，待数据全部移动完成，将缓存的数据进行输出。内部结构如下图所示：



         下方的四个D触发器的功能是进行移位存储，由CLK信号上升沿控制，当4位数据全部移入寄存器，LATCH信号产生上升沿，上面四个触发器进行数据输出。同理，8位数据的移位寄存器如下图所示：
