第九届大唐杯省赛知识梳理-5G协议与信令（20%）

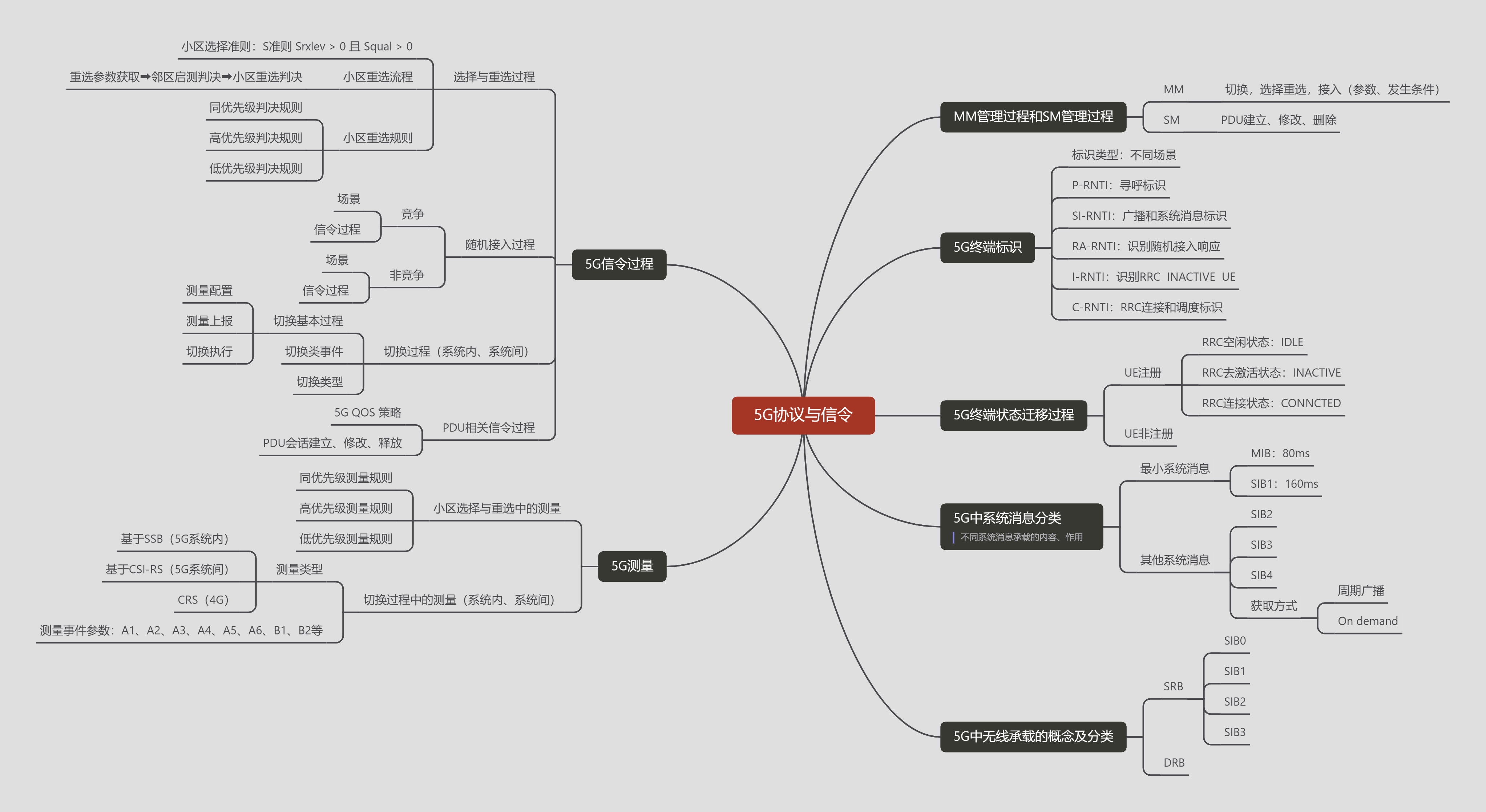

5G协议与信令（20%）

大纲要求：掌握5G基本网元数据处理流程，理解5G通信系统协议栈接口基本原理。掌握MM管理过程和SM管理过程，掌握5G接入网基本信令过程，掌握5G中系统消息分类，熟悉5G终端状态迁移过程，掌握5G中无线承载的概念及分类，熟悉5G测量与移动性管理过程，熟悉PDU处理过程。



一、MM（移动性管理）管理过程和SM（会话管理）管理过程

1. MM——切换，选择重选，接入（参数，发生条件）
2. SM——PDU建立、修改、删除

小区重选——RRC_IDLE时，当前服务小区质量低于同频测量门限；

和RRC_INECTIVE状态下进行，在已完成的PLMN选择上寻找更合适的小区，获取合法的新到服务，监听控制信道。

小区切换——接受信号质量、接收信号电平、移动台与基站的距离、移动台速度等（无线环境原因）；主要是服务小区拥塞，即基于负荷均衡的转换（网络原因）；如OAM（操作维护管理）干预；

二、5G终端标识

1. 了解不同的场景下应用的是哪一个标识

*PDCCH信道负责给不同的终端调度资源

标识类型：不同场景

1. P-RNT：寻呼标识——下行寻呼和系统消息变更通知的标识;
2. SI-RNI：下行广播和系统消息标识
3. RA-RNTI：随机识别接入响应——下行识别Random Access Response消息用;
4. I-RNTI：识别RRC INACTIVE UE态UE的上下文
5. C-RNTI：RRC连接和调度标识-用于控制PUCCH功率的唯一UE标识(表示多样，接入网分配终端以此标识）

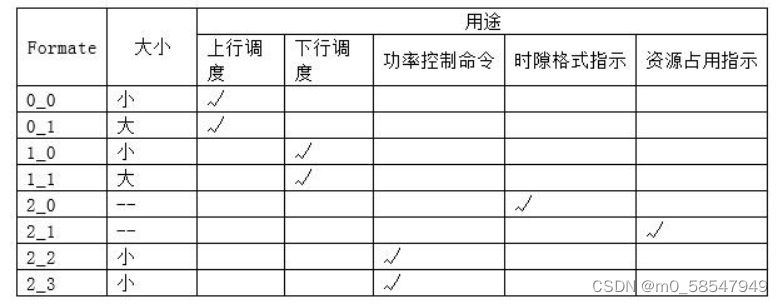

*RNTI——无线网络传输协议，一般用于各类DCI（Downlink Control Information-下行链路控制信息，是调度下行链路数据信道（例如PDSCH）或上行链路数据信道（例如PUSCH）的特殊信息集）的扰码

三、5G终端状态迁移过程

1. UE注册

1. RRC空闲态：IDLE
2. RRC去激活态/挂起：INACTIVE
3. RRC连接态：CONNECTED

三种状态间如何切换，这几种状态间是否可以转换，转换过程中会触发哪些信令？

1. UE非注册

四、5G中系统消息分类——不同系统消息承载的内容

（什么是系统消息？）

1.最小系统消息周期性广播，包括MIB和SIB1，是最基本的消息：

（1）MIB总是通过BCH信道以80ms为周期发送，在80ms内重复发送多次；

（2）SIB1通过DL-SCH信道周期发送，修改周期为160ms，在修改周期内可重复多次。

*SystemInformationRequest，请求这条消息会包含我们的其他消息块

2.其它系统消息包括所有没有在最小系统消息中广播的系统消息，可以在RRC idle/inactive态下广播下发，也可以在RRC connected态下通过RRC专用信令下发，可以周期下发，也可以基于UE请求下发（即on demand按需发送方式），节约UE系统时间

1. SIB2
2. SIB3
3. SIB4

*获取方式：周期广播（4G）和On demand（按需获取）

五、5G中无线承载的概念及分类

无线电承载分为两组：用于用户平面数据的数据无线电承载DRB业务承载（在uu口传递业务的通道），和用于控制平面数据的信令无线电承载（SRB）

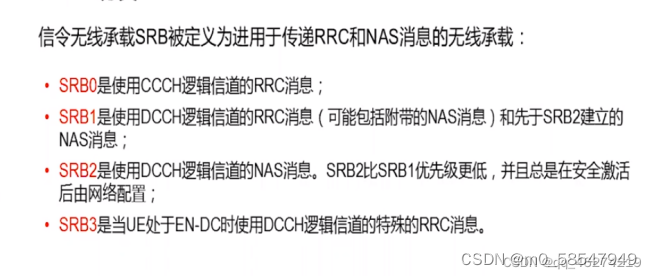

1. SRB——对应不同逻辑信道的高层信息

（1）SRB0

（2）SRB1

（3）SRB2

（4）SRB3

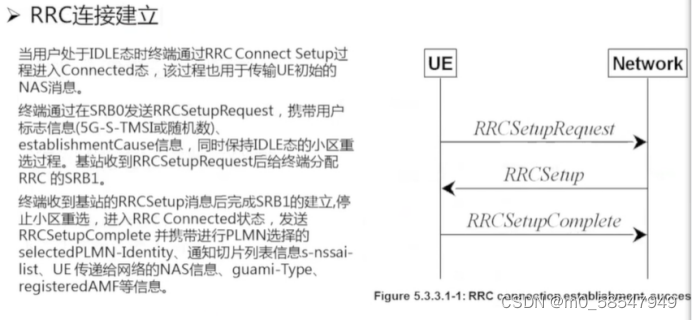

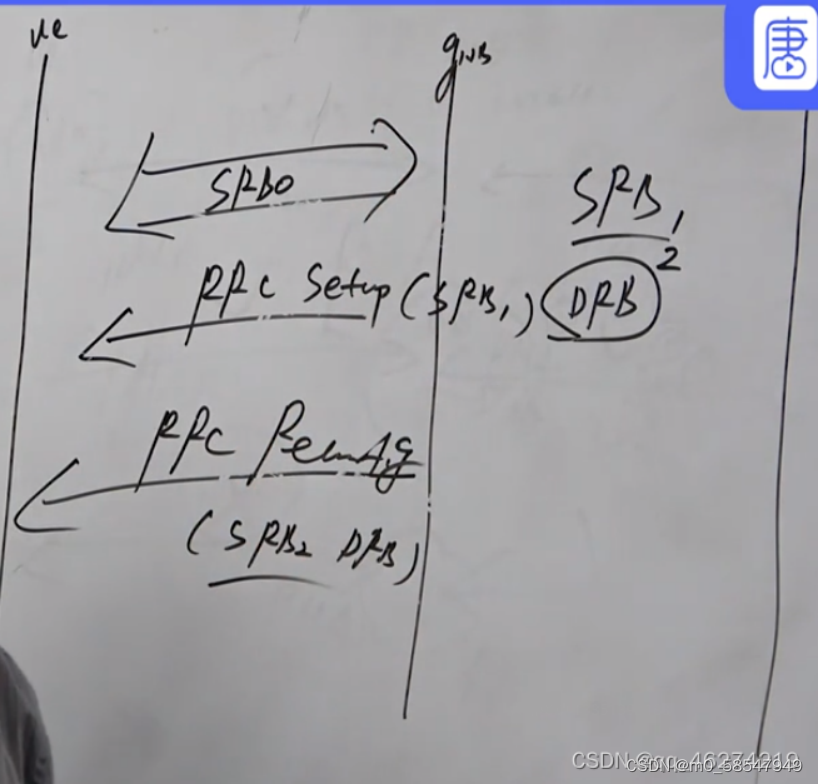

SRB0 默认的信令承载（RRCSetupRequest）

SRB1 传递RRC消息（在SRB2建立以后）

SRB2 传递NAS消息

*当我没有专属的信令承载SRB时，我都要进行RRC连接

2.DRB

六、5G信令过程

1.选择与重选过程

（1）小区选择准则：S准则Srxlev>0且Squal>0

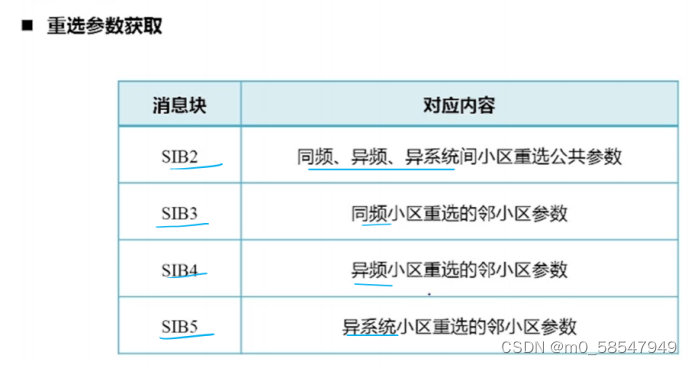

（2）小区重选流程：——重选参数获取->邻区启测判决->小区重选判决

（3）小区重选规则：同优先级判决规则；高优先级判决规则；低优先级判决规则

1. 小区禁止参数在MIB中给出：cellBarred:not Barred(不是barred cell）
2. 小区预留（SIB1携带）：cellReservedForOperatorUse:cellReservedForOtherUse（“reserved” for other use，UE被禁止接入小区；“not barred”and “reserved”for operator use for any PLMA,”not reserved” for other use，只允许接入等级11,15的UE接入小区，其他接入等级的UE被禁止接入）

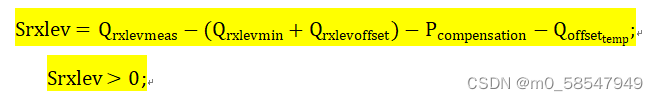

3. 小区选择规则S准则：

;

*；

*；

*；

*；

*；

;

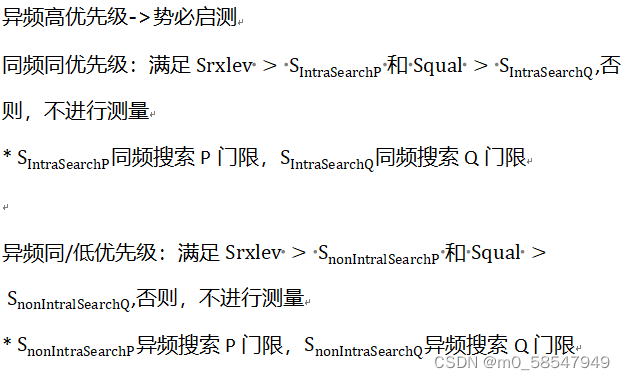

4.邻区启测

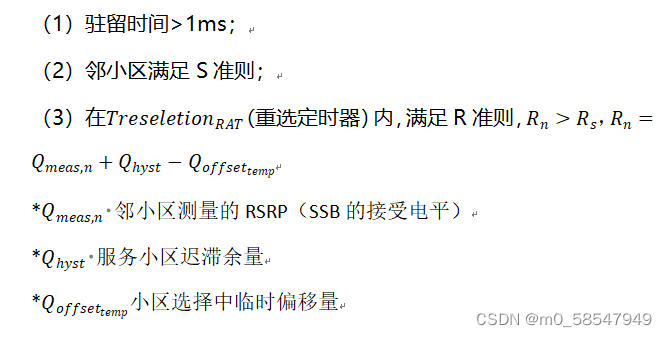

5.小区重选

·同优先级：

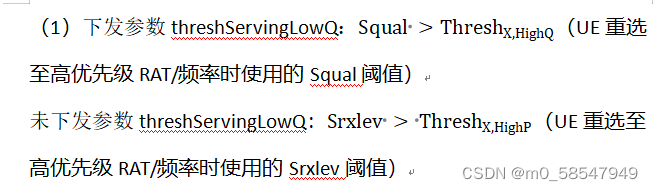

·高优先级：

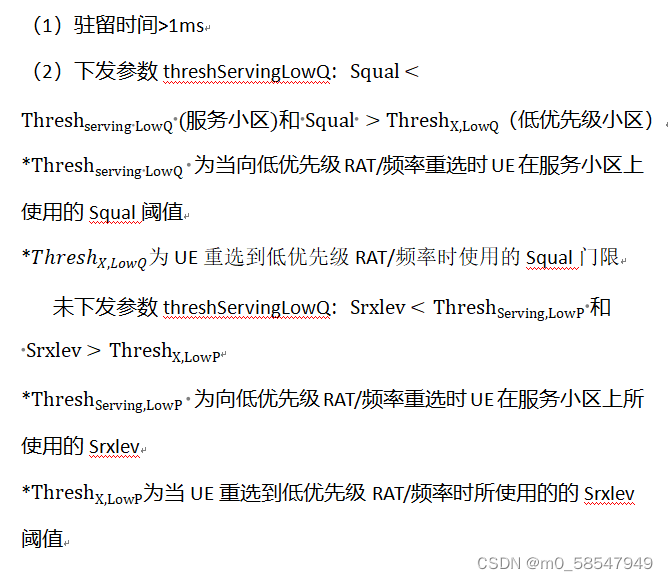

·低优先级

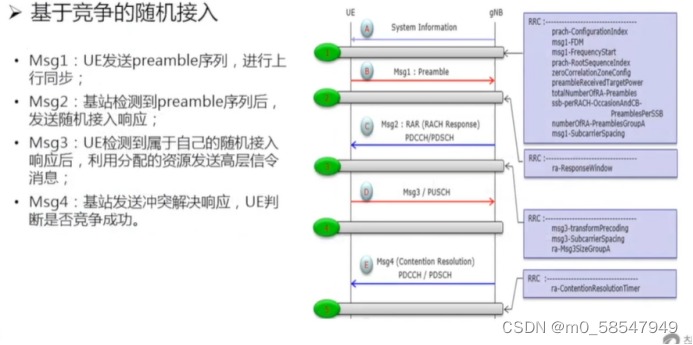

2.随机接入过程——基本概念，用到的PRACH信道

*实现NR的上行同步，基站为UE分配上行资源

（1）竞争（由UE自行选择Preamble进行接入，因此不同的UE之间可能存在冲突需要竞争解决）：

*System Information不属于随机接入，是获取随即接入的一些参数

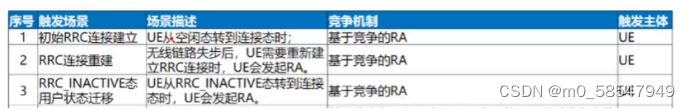

①场景：

UE in RRC_IDLE/RRC_INACTIVE，此时网络侧和UE还没有RRC信令连接，UE只能基于SIB1广播的RACH配置选择Preamble； UE in RRC_CONNECTED，gNB无法通过RRC信令或者PDCCH ORDER方式给UE分配专用Preamble时。

②信令过程

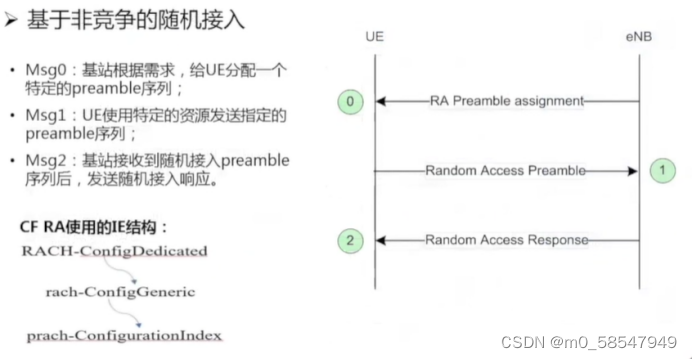

非竞争（特定的PACH/PRACH资源被保留起来，在某一时刻分配给某个UE专用，有连接）：

①场景：一定是UE和gNB已经有了RRC连接了，gNB可以通过RRC信令或者PDCCH ORDER方式给UE分配专用Preamble时。

②信令过程

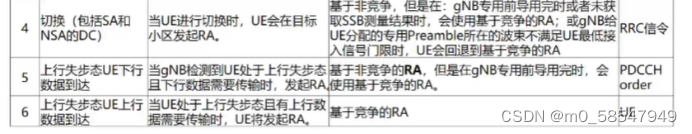

（竞争与非竞争区分）

3.切换过程（系统内，系统间）

切换的概念

（1）切换的基本过程：测量配置； 测量上报； 切换执行

（2）切换类事件：A1,A2,A3,A4,B1,B2对应的含义

A1: 服务小区高过门限值

A2：服务小区低于门限值

A3：邻小区高出服务小区偏滞

A4：邻小区高于门限值

A5：服务小区低于门限值1，邻小区高出服务小区的门限值2

A6：邻小区高出主服务小区的偏滞

B1：异系统邻小区高于服务小区的门限

B2：主服务小区低于门限1，异系统邻小区高于门限值2

（3）切换类型：站内切换，站间切换，同频切换，异频切换，4/5G切换，基于Xn接口的切换，基于NG接口的切换

切换的概念：当连接态的移动用户从一个小区转移到另一个小区的时候，为了保证通信的连续性和服务质量，而将用户的通信链路转移到新小区的过程就是切换。

4.PDU相关信令过程

(1)5G QOS策略——服务质量保证，是什么

(2)PDU会话建立、修改、释放——涉及到的信令（协议与信令）

七、5G的测量

1.小区选择与重选的测量

（1）同优先级测量规则

（2）高优先级测量规则

（3）低优先级测量规则

2.切换过程中的测量（系统内、系统间）——什么是系统内，什么是系统间（4G与5G之间）？

（1）测量类型：基于SSB（5G系统内）； 基于CSI-RS（5G系统间）； CRS（4G）  ——测量对象

（2）测量事件参数：A1 A2 A3（同频切换） A4 B1 B2等——事件所对应发生的场景条件
