本文介绍了在RK3568硬件平台上，针对ANDROI11系统，如何为LT6911CHDMI2MIPI转换器添加驱动支持。开发人员需要基于lt6811uxc.c修改驱动文件，并在DTS中添加rk3568-hdmi2mipi.dtsi配置，详细列出了I2C、CSI和GPIO的设置，以及视频数据流的路径。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

基本信息：

硬件平台： RK3568/RK3588

系统： ANDROID 11

硬件接口： HMDI TO MIPI (lt6911c)

背景：因rk3568 源码没有这种情况的支持，需要开发人员自己添加

一、硬件电路：

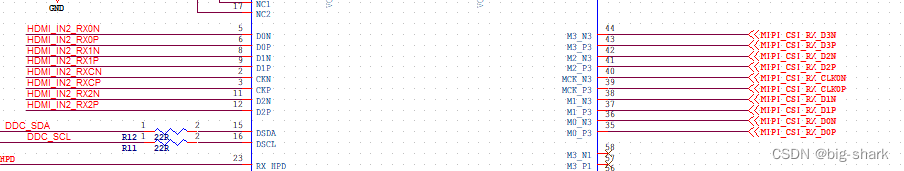

LT6911C 输入输出

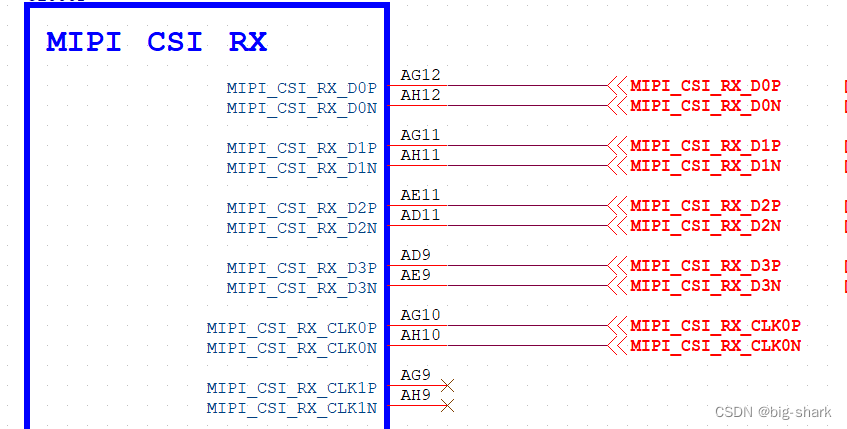

rk3568 rx （注意： mipi线不需要电阻串联）

二、调试LT6911c
1、硬件信息：
   i2c接口： I2C2 ,0x2B(7BIT)
   mipi接口： csi
   GPIO ： rset ，irq
2、驱动文件：
根据源码提供的lt6811uxc.c文件进行更改：  drivers/media/i2c/lt6911c.c

注： lt6911uxc 和 lt6911c 不同，需要根据手册配置

3、添加DTS文件

rk3568-hdmi2mipi.dtsi

添加DTS如下 :

&i2c2 {
   status = "okay";

   lt6911c: lt6911c@2b {
       status = "okay";
       reg = <0x2b>;
       compatible = "lontium,lt6911c";
       clocks = <&ext_cam_clk>;
       clock-names = "xvclk";

       interrupt-parent = <&gpio2>;
       interrupts = <RK_PD0 IRQ_TYPE_LEVEL_LOW>;

       //power-gpios = <&gpio0 29 GPIO_ACTIVE_HIGH>;
       //plugin-det-gpios = <&gpio0 30 GPIO_ACTIVE_LOW>;
       //hpd-ctl-gpios = <&gpio3 27 GPIO_ACTIVE_LOW>;

       reset-gpios = <&gpio2 RK_PD1 GPIO_ACTIVE_LOW>;
       rockchip,camera-module-index = <0>;
       rockchip,camera-module-facing = "back";
       rockchip,camera-module-name = "LT6911C";
       rockchip,camera-module-lens-name = "NC";

       port {
           lt6911c_out: endpoint {
               remote-endpoint = <&hdmi_to_mipi_in>;
               data-lanes = <1 2 3 4>;
           };
       };

   };
};

&csi2_dphy_hw {
status = "okay";
};

&csi2_dphy0 {
status = "okay";

   ports {
       #address-cells = <1>;
       #size-cells = <0>;
       port@0 {
           reg = <0>;
           #address-cells = <1>;
           #size-cells = <0>;

           hdmi_to_mipi_in: endpoint@1 {
               reg = <1>;
               remote-endpoint = <&lt6911c_out>;
               data-lanes = <1 2 3 4>;
           };
       };

       port@1 {
           reg = <1>;
           #address-cells = <1>;
           #size-cells = <0>;

           csidphy_out: endpoint@1 {
               reg = <1>;
               remote-endpoint = <&mipi_csi2_input>;
               data-lanes = <1 2 3 4>;
           };
       };
   };
};

&mipi_csi2 {
status = "okay";

   ports {
       #address-cells = <1>;
       #size-cells = <0>;

       port@0 {
           reg = <0>;
           #address-cells = <1>;
           #size-cells = <0>;

           mipi_csi2_input: endpoint@1 {
               reg = <1>;
               remote-endpoint = <&csidphy_out>;
               data-lanes = <1 2 3 4>;
           };
       };

       port@1 {
           reg = <1>;
           #address-cells = <1>;
           #size-cells = <0>;

           mipi_csi2_output: endpoint@0 {
               reg = <0>;
               remote-endpoint = <&cif_mipi_in>;
               data-lanes = <1 2 3 4>;
           };
       };
   };
};

&rkcif {
status = "okay";
};

&rkcif_mipi_lvds {
status = "okay";

   port {
       cif_mipi_in: endpoint {
           remote-endpoint = <&mipi_csi2_output>;
           data-lanes = <1 2 3 4>;
       };
   };
};

&rkcif_mmu {
status = "okay";
};

&rkisp {
status = "disabled";
};
&rkisp_mmu {
status = "disabled";
};

视频路线：
lt6911c hdmi in --> mipi out --> mipi in (rk3568 csi2_dphy0 ) -->mipi_csi2--> cif
node :
lt6911c_out->hdmi_to_mipi_in --> csidphy_out -->mipi_csi2_input -->cif_mipi_in

在此过程中，需要理解节点，实际上就是视频的输入输出，模块的输入什么，输出什么，上一个模块输出接下一个模块的输入，理解视频流向，添加节点即可。

三、修改Android接口文件

rockchip/camera/etc/camera/camera3_profiles_rk356x.xml

添加 lt6911c的配置
