IEEE 802.1Qav 协议----基于信用的整形算法CBS

CBS算法概述

CBS的核心思想是通过赋予每个队列一个信用值来控制数据的传输调度,每个队列的信用值会随着时间的变化而变化,并且增加和减少的速率有相应的参数约束。通过基于信用的控制模式来实现为不同优先级流量预留带宽,保证传输延迟的上限。
CBS算法工作的工作工程分为一下三种情况:
情况1:对于队列中的一个帧,此时credit信用值为0,且无其他正在传输的帧(称为冲突,若有,则要等那帧传完),所以可以立刻传输。传输时credit以sendSlope下降,传完后,credit以idleSlope上升,升到0后又能传输新帧。如果有源源不断的帧到来,即每当credit由负值升到0时,都要帧在等着传的话,则:该队列的传输速率/portTransmitRate = 该队列的帧在端口上传输的时间比例 。即:bandwidthFraction = idleSlope/portTransmitRate
情况2:当端口正在传输一个冲突的帧时,frame A 需要排队等待,等冲突帧传完后再传。当frame A 传完时,此时credit仍大于0,可惜队列中已经无帧可传,故credit被置0.
情况3. 现在CBS队列中有3个帧在等待端口传完一个冲突帧,credit以idleSlope上升。冲突帧传完后,frame A 被传输,A 传完时,credit仍大于0,所以马上接着传输frame B;当B传完之后,credit小于0了,所以frame C 只能等待credit爬升回0,才能传输。相当于credit小于0后,该CBS队列就关闭了,需要等到credit升到0才能再次传输。在它关闭期间,可能其他队列在使用端口传输。

CBS的算法的操作

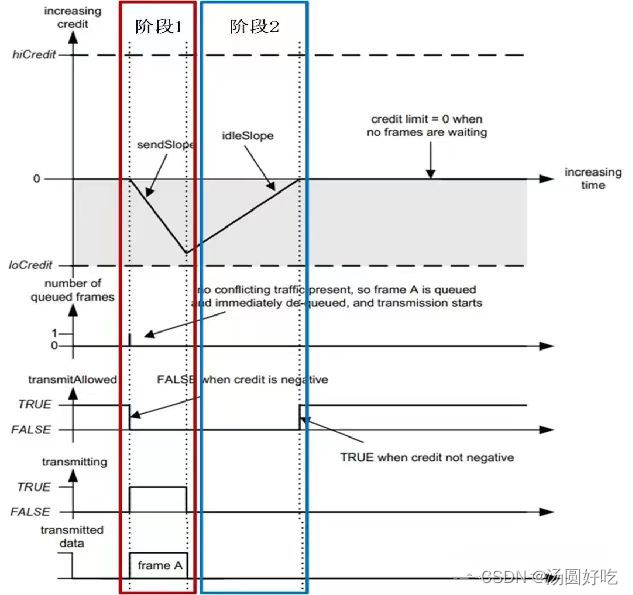

1.基于CBS算法的无冲突传输

在初始状态下,队列的信用值为0,然后队列中有1个待发送的报文A。其他队列没有与其产生冲突。该传输过程分为两个阶段。
阶段1:由于信用值为0,且有待发送的报文,则开始发送报文,队列的信用值以sendSlope的速率减小,直到分组传输完毕,此时的信用值小于0。
阶段2:由于信用值为负值,此时不能发送报文,信用值以idleSlope增长到0,此时队列中无其他报文发送,则信用值保持为0。
在这里插入图片描述

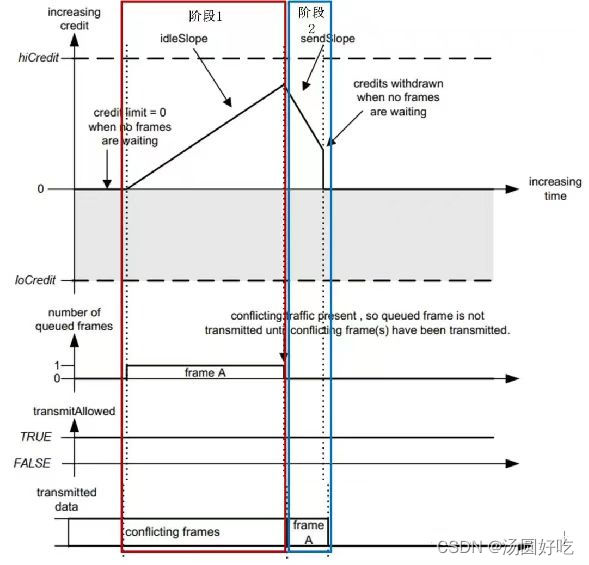

2.基于CBS算法的带冲突传输

在初始条件下,队列的信用值为0,有其他队列的帧在传输,然后本队列中有帧A准备发送,此时两个队列中的帧传输产生冲突。该传输过程同样分为两个阶段。
阶段1:其他队列的冲突帧继续传输直到完毕,在该过程中本队列的信用值一直以idleSlope的速率在上升,队列信用值为正值。
阶段2:当冲突帧传输完毕后,本队列中帧A开始传输直到完毕,在该过程中队列信用值以sendSlope速率下降。当帧A发送完毕后,此时信用值仍为正值,由于队列中无其他报文发送,则信用值直接变为0。
在这里插入图片描述

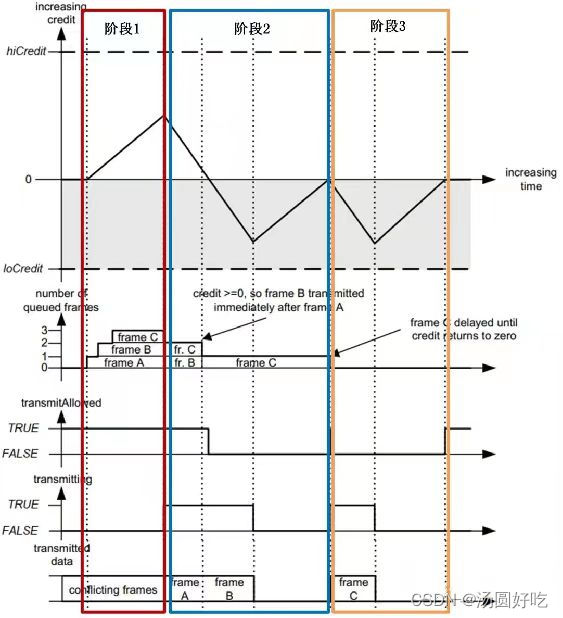

3.基于CBS算法的带冲突的突发传输

在初始条件下,队列的信用值为0,有其他队列的帧在传输,然后本队列中有帧A、帧B和帧C准备发送,此时两个队列中的帧传输产生冲突。该传输过程同样分为两个阶段。
阶段1:其他队列的冲突帧继续传输直到完毕,在该过程中本队列的信用值一直以idleSlope的速率在上升,队列信用值为正值。
阶段2:当冲突帧传输完毕后,本队列中帧A开始传输直到完毕,在该过程中队列信用值以sendSlope速率下降。当帧A发送完毕后,此时信用值仍为正值,由于队列中有帧B和帧C等待发送,则继续发送帧B。当帧B发送完毕后,由于信用值为负值,此时不能发送报文,信用值以idleSlope增长到0。
阶段3:由于队列中有帧C等待发送,则继续发送帧C。当帧C发送完毕后,由于信用值为负值,此时不能发送报文。信用值以idleSlope增长到0,此时队列中无其他报文发送,则信用值保持为0。
在这里插入图片描述
