浅谈Oracle存储管理（一）：存储结构

目录

概述

Oracle逻辑存储结构

数据块（data block）

区（extent）

段（segment）

表空间（tablespace）

Oracle物理存储结构

数据文件

本篇总结

---

概述

        一句大白话，数据库最基本的功能是存储数据。所以Oracle数据库最重要的一块功能以及很多的维护、管理工作是围绕着存储展开的。关于存储这块的内容比较多，所以计划写3篇文章来和各位朋友一起聊聊Oracle的存储及管理：

（一）：Oracle的存储结构

（二）：Oracle的空间管理（上）

（三）：Oracle的空间管理（下）

        存储系列文章的思路也是先了解存储结构是什么，再聊怎么去管理存储。此外，本次只聊Oracle的基本存储结构和管理，Oracle的可插拔数据库、ASM存储等不在本次讨论范围内，后续会专门出对应的文章和各位朋友一起分享与学习。

        Oracle的存储结构分为逻辑结构和物理结构两块，二者是紧密联系的，它们之间的关系如下图所示。所以本篇文章也会从逻辑结构和物理结构两块分开进行描述。

Oracle存储结构

Oracle逻辑存储结构

         Oracle数据库的存储结构包括数据块(data block)、区(extent)、段(segment)、表空间(tablespace)、数据库(databse)。

数据块（data block）

1、基本概念

        数据块是由多块磁盘块（文件系统块，例如ext4文件系统）组成的。块大小可以调整为2k、4k、8k、16k、32k，默认大小是8k。

        数据块的结构在逻辑上分为Block header(块头)、Free space(可用空间)、Row data(行数据)三部分。

块头:包含段类型(表、索引、undo、临时段等)、数据块地址、表目录、行目录、事务槽(ITL)，在对块中的行数据进行事务修改时会使用到，块头从顶部向下增长。

行数据:是数据块中行的实际数据，行数据空间从数据块的底部开始向上增长。行数据如果太大，可以跨多个连续的块存储。

可用空间:逻辑上位于数据块的中间，在必要时可以使块头和行数据空间增加。当插入新行或者使用更大的值更新现有行时，行数据 会占用可用空间；并根据实际操作发生行迁移或者行链接。可用空间的默认大小为块的20%。

块中的可用空间是连续的。

但是删除和更新可能会使得块中的可用空间碎片化。必要时，Oracle会合并块中的可用空间。

2、数据块相关查询

2.1、查看表所在的表空间、数据文件及对应的数据块号

SELECT tablespace_name,file#, block# FROM dba_extents WHERE segment_name = 'table_name';

2.2、查询数据文件对应的数据块信息

SELECT * FROM v$datafile

区（extent）

        区是数据块的集合，一个数据块块只属于一个区。区的大小的决定因素有两个：统一分配、自动分配。

1、区的相关信息查看：

SELECT * FROM dba_extents

2、 区的分配

        表在创建的时候会分配空间，这个空间叫做初始区extent。在Oracle10g之前，刚刚建立的空表也有初始区extent；但在11g之后，只有插入第一条数据后才会分配空间。（可以建立一张表后，查下dba_extents数据就会发现此情况）

3、区的管理

        可以通过字典管理或者本地管理的方式进行管理。

段（segment）

        段是区的集合，一个区只属于一个段。段≠表，因为段的类型有很多，包括：表、索引、UNDO、临时段等。

1、段的类型

数据段：也称为表段，当创建一张表时，Oracle自动创建一个以该表名字命名的表段。

索引段：当创建索引时，Oracle自动创建一个以该索引名字命名的索引段。

回滚段：也称undo段当事务发生时，Oracle会自动为其分配一个回滚段。修改表中数据时，数据修改的前镜像会存储在回滚段中；当回滚时，Oracle利于回滚段的数据进行恢复。

临时段： Oracle在运行过程中自动创建的段。当一个SQL语句查询结果集较大，且涉及到排序、JOIN连接或者其他复杂操作时，需要用到临时段；当语句执行完毕后，临时段自动消除

LOB段：表中含有CLOB、BLOB等大字段时，Oracle会创建LOB段存储相应的大型对象数据。

2、 段的查询

--查看所有类型段的描述信息

SELECT * FROM dba_segments

--查看回滚段的描述信息

SELECT * FROM dba_rollback_segs

3、段的管理模式

手动管理与自动管理 ,可以使用下面的语句查询段空间的管理模式

SELECT tablespace_name, segment_space_management FROM dba_tablespaces;

表空间（tablespace）

        在逻辑上表空间是段的集合，一个段只属于一个表空间；在物理上表空间可以有一个或者多个数据文件，但每个数据文件只能属于一个表空间。

1、默认自带表空间

1.1、SYSTEM

系统表空间。存储了数据字典、动态性能视图、已经编译的存储过程和包等核心内容；并且如果Oracle开启了  审计，那么审计数据也会默认存储在SYSTEM表空间中。SYSTEM表空间非常重要！

1.2、SYSAUX：

SYSTEM的辅助表空间

1.3、USERS

用户表空间。Oracle推荐的供用户存储数据的表空间；但在生产上用户基本上都是使用自己创建的表空间，因为自己创建表空间名字可以见文知意，操作比较灵活。

1.4、UNDOTBS1

回滚表空间。存储在事务执行过程中被修改、删除的前镜像数据。在未提交时。可以用于数据的回滚；在提交后，在UNDO保留时间未到或UNDO表空间未满的情况下，可以用于数据闪回。

1.5、TEMP

临时表空间。存储Oracle在进行排序、JOIN连接等操作时产生的临时中间数据，且只有在进行非常复杂、大量的情况下，才会使用临时表空间。操作执行完成后，临时表空间会自动清空。

1.6、EXAMPLE

工具表空间（19C中已经不再默认自带）。

2、表空间分类

2.1、按文件大小

        可以分为大文件表空间和小文件表空间。小文件表空间，数据文件最大是32G。大文件表空间，数据文件最大是128TB（基于块大小是32K）；如果块大小是8K，那么数据文件最大就是32TB；朋友们记住这个逻辑关系。

2.2、按数据特性

        可以分为临时表空间、永久表空间、回滚表空间。临时表空间就是TEMP表空间。回滚表空间就是UNDO表空间。除了临时和UNDO，其他的表空间就是永久表空间了；存放的就是永久性数据，例如表、索引等；我们平时自己创建一个针对业务的表空间，这本身就是永久表空间。

可以通过以下语句来查询表空间是属于永久、临时、UNDO：

SELECT tablespace_name,contents FROM dba_tablespaces;

2.3、按用途

        除了上面提到的默认表空间已经介绍过用途外，我们自己创建的表空间，就是专门用来存储实际业务数据的表空间。

3、表空间查看

--查询数据库所有表空间的描述信息

SELECT * FROM dba_tablespaces;

--查询数据文件以及所属表空间的描述信息

SELECT * FROM dba_data_files;

--查询临时数据文件以及所属表空间的描述信息

SELECT * FROM dba_temp_files;

--查询表空间名称、编号、是否大文件等信息

SELECT * FROM v$tablespace

4、表空间创建

CREATE TABLESPACE test1 DATAFILE '/u01/app/oracle/oradata/ORCL/test01.dbf' SIZE 50M AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED;

5、表空间删除

语法：

DROP TABLESPACE tablespace_name
      [ INCLUDING CONTENTS ]
      [ AND DATAFILES [CASCADE|KEEP]];

例1：删除表空间及其包含的数据库对象(表、索引)，数据文件

DROP TABLESPACE test1 INCLUDING CONTENTS AND DATAFILES

例2：只删除表空间，但保持数据库对象，数据文件不变

DROP TABLESPACE test1

例3：删除表空间，但保留数据文件

DROP TABLESPACE test1 AND DATAFILES KEEP;

例4：删除表空间并将其使用的所有数据文件级联删除

DROP TABLESPACE test1 INCLUDING CONTENTS AND DATAFILES CASCADE;

例5：删除表空间并同时删除所有的对象和数据

DROP TABLESPACE test1 INCLUDING CONTENTS;

总结：

1、当表空间非空时，不可以使用例2、例3的写法；会报ora-01549，需要先清空其中数据。

2、当表空间非空时，可以使用例1、例4、例5的写法。

附加说明：

        如果您在删除表空间时，忘记删除数据文件。如果在操作系统层面删除的话，是需要关闭数据库才可以进行；我们不可能为了删个数据文件就让数据库停止运行。那么朋友们可以采用以下方法进行重新删除：

--先创建表空间，不要对数据文件做任何指定
CREATE TABLESPACE test1 DATAFILE '/u01/app/oracle/oradata/ORCL/test01.dbf'

--增加删除数据文件选项，就可以再次删除了
DROP TABLESPACE test1 INCLUDING CONTENTS AND DATAFILES

6、表空间修改

6.1、给表空间添加数据文件，即增加表空间容量

ALTER TABLESPACE test1 ADD DATAFILE '/u01/app/oracle/oradata/ORCL/test01.dbf'  SIZE 50M AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED

 6.2、开启自动扩展，这次注意语法，是ALTER DATABASE，而不是ALTER TABLESPACE.

ALTER DATABASE DATAFILE '/u01/app/oracle/oradata/ORCL/test01.dbf' AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED;

 6.3、调整数据文件大小（这个其实没有必要，一般都是开启自增无限制的）

ALTER TABLESPACE test1 RESIZE DATAFILE '/u01/app/oracle/oradata/ORCL/test01.dbf' SIZE 200M;

6.4、表空间重命名

ALTER TABLESPACE test1 RENAME TO test2;

 6.5、表空间脱机

        可以使联机表空间脱机，以使数据库此部分暂不可用以读写使用。数据库其他部分不受影响，可以继续供用户访问数据。需要脱机使用时，可以使用以下选项：

正常脱机。如果表空间的任何数据文件都没有错误条件，则该表空间可以正常脱机。Oracle数据库通过在表空间的所有数据文件脱机时，为其设置检查点，来确保将所有数据写入磁盘。正常脱机语句如下：

ALTER  TABLESPACE  test1 OFFLINE;

临时脱机。即使目标表空间的一个或者多个数据文件存在错误，也可以使得该表空间暂时脱机。Oracle数据库使尚未脱机的数据文件脱机，从而对它们执行检查点。如果没有文件处于脱机状态，但是您使用Temporary子句，则不需要介质恢复就可以使表空间恢复联机状态。但是如果目标表空间的一个或者多个文件由于写入错误而脱机，并且您使该表空间暂时脱机，则目标表空间需要恢复，然后才能重新联机。

ALTER  TABLESPACE  test1 OFFLINE TEMPORARY;

立即脱机。表空间可以立即脱机，而数据库无需在任何数据文件上设置检查点。当指定立即时，必须先恢复表空间的介质，然后才能使得表空间联机。如果数据库以非归档模式运行，那么是不能使用立即脱机的。 立即脱机语句如下：

ALTER  TABLESPACE  test1 OFFLINE IMMEDIATE;

注意：

SYSTEM表空间、UNDO表空间，临时表空间是不能脱机的。

重新联机语句

ALTER TABLESPACE test1 ONLINE;

 7、默认表空间

在创建表时，如果不在建表语句后面加上表空间名称，那么该表会建到当前用户的默认表空间下。

默认表空间查询：

SELECT default_tablespace,username FROM dba_users;

Oracle物理存储结构

        Oracle存储在磁盘上的物理文件有很多，包括数据文件、控制文件、在线redo日志文件、归档热动日志文件、参数文件、备份文件、 密码文件、告警日志文件。这次存储系列的文章主要是针对Oracle存数据这个行为展开。所以在此只提及数据文件。

数据文件

        一个数据文件只属于一个表空间，但一个表空间可以拥有多个数据文件。数据文件的保存形式是“xxxxxx.dbf”。

1、数据文件查看

select * from v$datafile

SELECT * FROM dba_data_files;

select * from dba_temp_files

2、数据文件大小

（1）大小数据文件

小文件：数据文件最大大小是32G

大文件：数据文件大小基于数据块大小，数据块为8K时，数据文件最大是32T；数据块为32K时，数据文件最大是128T；同理其他大小的数据块对应的数据文件最大大小，按照这个逻辑类推。

（2）数据文件大小限制

        数据文件可以限制大小，也可以不限制大小；当不指定大小时，数据文件大小默认为32G（小数据文件），实际生产业中，推荐是不限制数据文件最大大小。

限制数据文件最大大小为20G：

ALTER TABLESPACE users ADD DATAFILE '/u01/app/oracle/oradata/ORCL/user02.dbf' SIZE 100M AUTOEXTEND ON NEXT 100M MAXSIZE 20G

不限制数据文件最大大小：

ALTER TABLESPACE users ADD DATAFILE '/u01/app/oracle/oradata/ORCL/user03.dbf' SIZE 100M AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED

3、数据文件扩展

        数据文件可以设置自动扩展，也可以不设置自动扩展。实际生产中，还是推荐自动扩展；但当扩展到32G时，需要添加新的数据文件。

自动扩展，每次扩展100M：

ALTER TABLESPACE users ADD DATAFILE '/u01/app/oracle/oradata/ORCL/user02.dbf' SIZE 100M AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED

不自动扩展：

ALTER TABLESPACE users ADD DATAFILE '/u01/app/oracle/oradata/ORCL/user02.dbf' SIZE 100M

 将已添加的数据文件改为自动扩展：

ALTER DATABASE DATAFILE '/u01/app/oracle/oradata/ORCL/user01.dbf' AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED;

4、数据文件添加

        在前文中的数据文件大小、数据文件扩展其实已经描述了添加数据文件的语法，下面再对添加数据文件的语句做下全面的描述

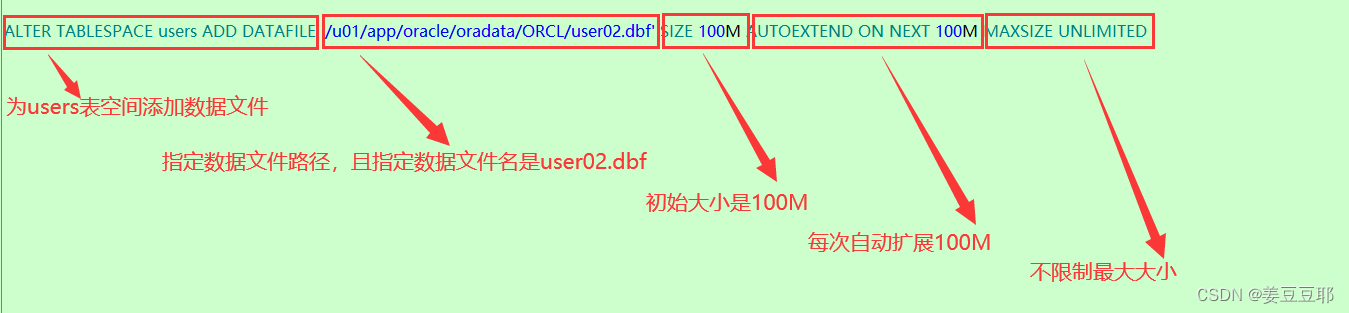

ALTER TABLESPACE users ADD DATAFILE '/u01/app/oracle/oradata/ORCL/user02.dbf' SIZE 100M AUTOEXTEND ON NEXT 100M MAXSIZE UNLIMITED

添加数据文件描述

5、数据文件删除

语法：

ALTER TABLESPACE tablespace_name DROP DATAFILE file_id;

或者

ALTER TABLESPACE tablespace_name DROP DATAFILE '/u01/app/oracle/oradata/ORCL/user02.dbf'

注意：

（1）该语句会删除磁盘上的文件，并更新控制文件和数据字典中的信息；删除之后的原数据文件序列号可以重用 ；

（2）该语句只能是在目标数据文件处于ONLINE时，才可以使用； 如果数据文件处于OFFILNE,那么仅仅针对字典管理的表空间才可以使用；对于本地管理的表空间，不能使用；

（3）不能删除表空间的第一个数据文件，会报错“ORA-03263” （4）如果表空间只有1个数据文件，不能删除该文件 ；

（5）数据文件必须为空 ；

（6）不能删除SYSTEM表空间

本篇总结

        上述的所有描述，只是分享了关于Oracle存储结构的基本知识，可以让人对Oracle的存储有个基本的概念和了解。其实其中的每个存储结构都可以拿出来单独写一篇大型文章，但这次只是浅谈，受限于时间精力（最近加班真的很严重），只能落笔于此。但我前段时间决定写开始写技术文章的目的是为了自我提升、与人分享。所以后面肯定会继续将深入篇写下去，也感谢各位朋友的阅读。如果有错误，欢迎朋友指正；他日见张禄,绨袍怀旧恩。
