ESXI主机之pktcap-uw抓包

1、使用 pktcap-uw 工具

注意：

1. pktcap 是单向的，且仅默认为入站方向。
2. 在 vSphere 6.5 及更早版本中，入站流量方向使用 --dir 0 指定，出站流量方向使用 --dir 1 指定。无法同时指定两个方向的流量。但是在  vSphere 6.7 及更高版本中，入站流量方向使用 --dir 0 指定，出站流量方向使用 --dir 1 指定，--dir 2为双向。
3. 可以并行运行两个（或更多个）单独跟踪，但稍后需要在 wireshark 中合并。

• 要获得基本的帮助和语法信息，请使用 -h 选项：

  # pktcap-uw -h |more

• 要查看对 vmkernel 端口流量的实时捕获：

  # pktcap-uw --vmk vmkX

  例如，要捕获 vmk0 上的帧/数据包：

  # pktcap-uw --vmk vmk0

• 要查看主机 vmnic 上的特定物理网卡的实时捕获：

  # pktcap-uw --uplink vmnicX

  例如，要捕获 vmnic7 上的帧/数据包：

  # pktcap-uw --uplink vmnic7

• 要查看对虚拟机特定 vSwitch 端口的实时捕获，请使用--switchport选项：

  # pktcap-uw --switchport switchportnumber

  例如，要捕获在连接到dvSwitchport 8的虚拟机之间往返的帧或数据包：

  # pktcap-uw --switchport 8

• 要捕获对文件的输出，请使用-o选项：

  # pktcap-uw --vmk vmk# -ofile.pcap

  例如，要捕获来自 vmk0 的数据包，并保存到 /tmp 目录下的 test.pcap 文件：

  # pktcap-uw --vmk vmk0 -o /tmp/test.pcap

  注意：
  • 当您使用 -o 选项时，无论其他设置如何，输出都采用 pcap 格式。
  • 要指定 pktcap-uw 运行的秒数，使用  -G <seconds>。
  • 要指定 pktcap-uw 运行时需要达到的输出文件大小（单位为兆字节），使用 -C <file_size>。
  • 要结束捕获，请务必使用 Ctrl-C 多次，而不是 Ctrl-Z，因为 Ctrl-Z 可能会使后台进程持续运行，从而阻止后续的 pktcap-uw 命令运行，并会报告错误：

    错误: 无法创建会话，正在退出 (error: Can't create the session, Exiting)

捕获丢弃的数据包:

pktcap-uw --capture Drop [filter_options] [--outfile pcap_file_path [--ng]] [--count number_of_packets]

2、高级用法：同时跟踪多个端口

例如，同时跟踪特定的 vSwitch 端口及其关联的上行链路：

1. 要获取 vSwitch 端口号，请运行以下命令：

   net-stats -l
2. 标识并记下以下参数：

esxtop 命令返回的端口 ID —--switchport 50331665

要跟踪的 vmnic2 物理端口 —--uplink vmnic2 -

pcap 输出文件的位置 —/tmp/vmnic2.pcap

1. 运行 pktcap-uw 命令，在两个点同时捕获数据包：

   pktcap-uw --switchport 50331665 -o /tmp/50331665.pcap & pktcap-uw --uplink vmnic2 -o /tmp/vmnic2.pcap &

   注意：此处假定命令 shell 为 Bash shell。因此，如果在 vswitch 上有多个上行链路，则只需在结尾 & 后添加命令，并在结尾处添加一个 &。

2. 您可以使用 kill 命令停止pktcap-uw跟踪。

   kill $(lsof |grep pktcap-uw |awk '{print $1}'| sort -u)

3. 运行此命令，检查是否所有的pktcap-uw跟踪都已停止：

   lsof |grep pktcap-uw |awk '{print $1}'| sort -u

3、实操

3.1物理网卡抓包

查看物理适配器列表：

esxcli network nic list

查询虚拟机网口对应的物理网卡：

esxtop -> n  与 net-stats -l配合使用通过PORT-ID确认虚拟机eth口与物理网卡的vmnic的对应关系

物理网卡抓包：

pktcap-uw --uplink [vmnic1] -o Snd2-1.pcap  (--dir 1:监控离开VDS的数据包；--dir 0:监控进入VDS的数据包 (不指定默认为进入VDS的包) ;--count 100:限制数据包数量)

3.2VDS抓包

查看虚拟机端口对应的VDS端口：

esxtop –> n

查看虚拟机VDS入口：

net-stats -l

VDS抓包：

pktcap-uw --switchport [PORT-ID] -o Rcv12.pcap

3.3vmkernel抓包

vmknic抓包：

pktcap-uw –vmk vmk0 –c 25 –o vmknic_capture.pcap

3.4常用可选参数

--stage {0|1}

        捕获更靠近其源或目标的数据包。使用此信息可检查数据包在遍历堆栈中各个点时的变化情况，0 表示更靠近源的流量，1 表示更靠近目标的流量。

--dir {0|1|2}

        根据流量相对于虚拟交换机的方向捕获数据包。

        0 代表入站流量，1 代表出站流量，2 代表双向流量。

        默认情况下，pktcap-uw 实用程序捕获输入的流量。

--capture capture_point

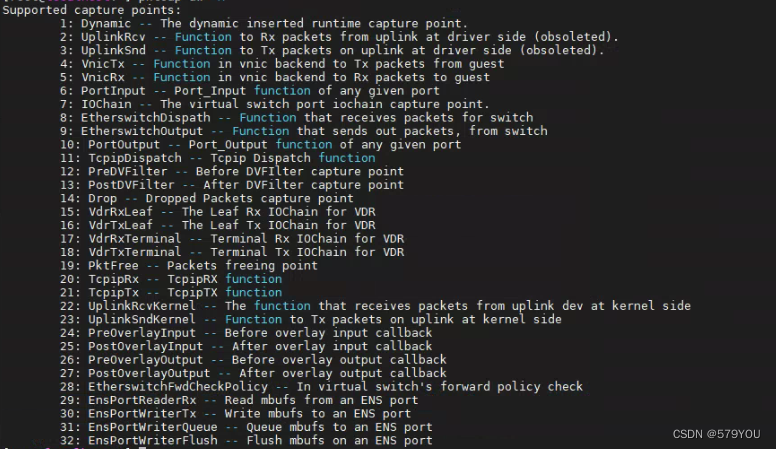

-A | --availpoints

        查看 pktcap-uw 实用程序支持的所有捕获点。

-c数目

-C大小
