PXE+VMware主机模式+KickStart脚本 自动安装ESXi 并试用WireShark抓包分析其中的协议TFTP，DHCP

1 安装

1.1 实验环境：

Windows 10 （主机）

VMWare workstation 15  (运行于主机上)

Tiny PXE Server 1.0.0.21   （官网地址，下载地址）

ESXi 6.7镜像

Syslinux 3.86

1.2 理论基础

pex工作时，客户机的网卡需要有pex的支持，目前几乎所有网卡都支持pxe，其大致的工作过程如下：
1、客户机发送DHCP广播请求
2、DHCP服务器向客户机提供可用的IP地址并告知客户机tftp服务器的地址
3、tftp向客户机提供内核，驱动及引导文件
4、通过ftp/http/nfs获得安装文件，而安装时的参数由ks.cfg来提供
这样不仅系统可以通过网络引导并安装，在安装时也没有了交互的信息，从而实现了完全的加电自检安装。

1.3 安装步骤：

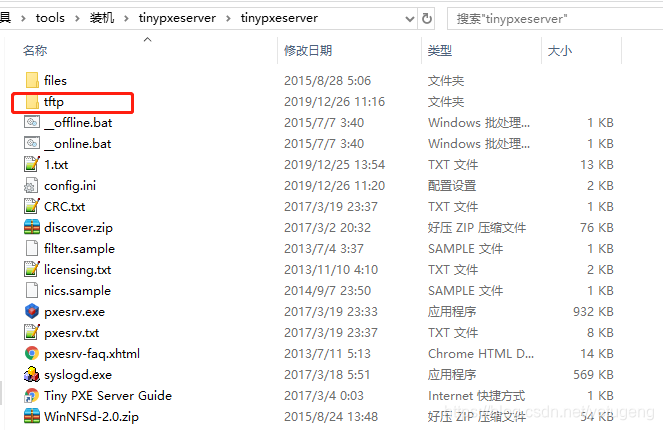

1.首先解压Tiny PXE Server，在其目录下新建tftp目录。

图1.2.1

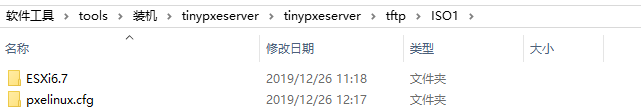

再在tftp目录下建立ISO1目录，ISO1下建立ESXi6.7（用于存放ESXi镜像，名称可改）目录和pxelinux.cfg（用于存放iso配置文件）目录。

图1.2.2

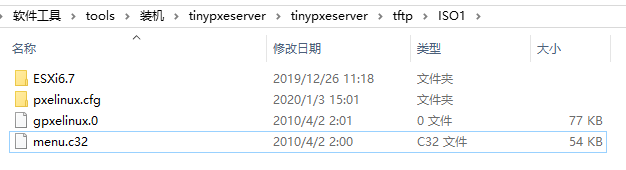

2.解压Syslinux 3.86（安装VMWare推荐此版本），将 syslinux-3.86\gpxe\gpxelinux.0 和
syslinux-3.86\com32\menu\menu.c32 两个文件复制到 tftp\ISO1 目录下。

图1.2.3

3.将ESXi6.5安装镜像解压，全部复制到 tftp\ESXi6.7 文件夹下,



图1.2.4

将 tftp\ISO1\ESXi6.7\ISOLINUX.CFG 文件复制到 tftp\pxelinux.cfg 下，重命名为default （没有后缀名），打开default文件，定位到KERNEL和APPEND这两行：

KERNEL mboot.c32
APPEND -c boot.cfg

将 mboot.c32 和 boot.cfg 路径指向 ESXi6.7目录，修改为：

KERNEL ESXi6.5\mboot.c32
APPEND -c ESXi6.5\boot.cfg

4.在 tftp\ISO1 目录下新建ks.cfg文件，内容如下：

# Accept the VMware End User License Agreement
vmaccepteula

# Set the root password for the DCUI and Tech Support Mode
rootpw password

# Install on the first local disk available on machine
install --firstdisk --overwritevmfs

# Set the network to DHCP on the first network adapter
network --bootproto=dhcp --device=vmnic0

# Reboot after finish installation
reboot

其中  password 为EXSi 的 root密码，并且密码不要含有字符 # ，因为这是个注释符。

ks.cfg就是kickstart的脚本，可用kickstart生成，这里我们就直接使用了编辑好的脚本。

5.打开 tftp\ISO1\ESXi6.5\BOOT.CFG文件(可能需要去掉只读属性，否则不能编辑)，将所有“/”去掉，在kernel这一行前增加一行：


prefix=ESXi6.7

定位到kernelopt这一行：

kernelopt=runweasel

修改为：

kernelopt=ks=http://192.168.167.1/ks.cfg

其中，IP地址为运行Tiny PXE Server的主机地址（这里可能有多个ip段，要视情况而定来选择），ks.cfg所处的文件位置与gpxelinux.0 在同一目录，以gpxelinux.0为url的根目录。

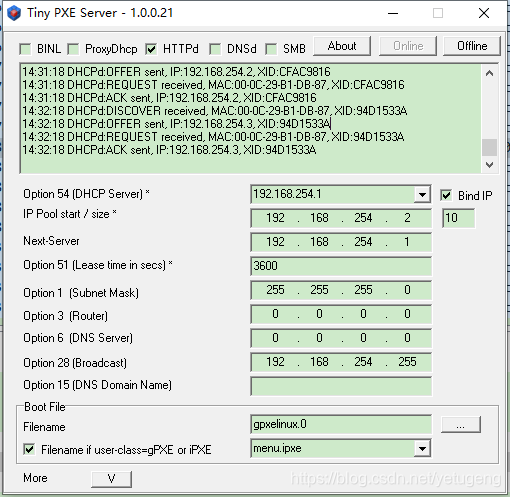

6.打开Tiny PXE Server，DHCP服务器选择VMnet8的IP地址（本人设置的VMware网络连接为HostOnly模式,为192.168.254.0段），启动文件处选择 \tftp\ISO1 目录下的 gpxelinux.0，勾选HTTPd，然后点击启动按钮 Online ，如下图所示。

图1.2.5

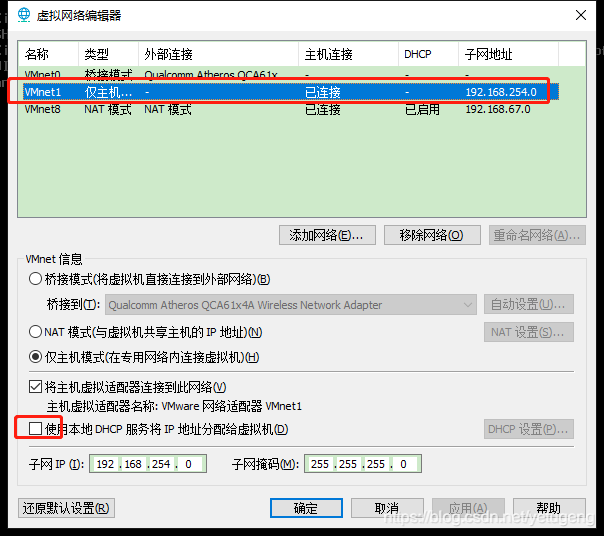

7.打开vmware workstation ，打开虚拟网络编辑器，将VMnet1的DHCP服务去掉勾选。

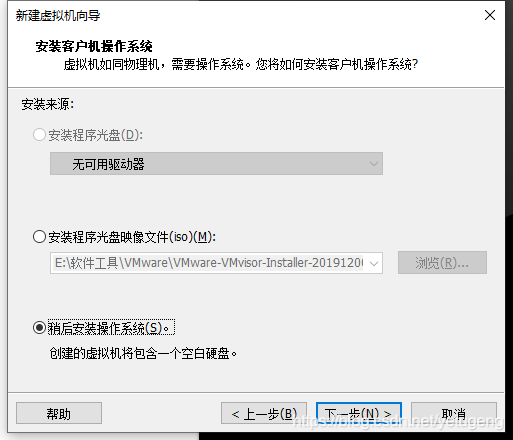

8.新建虚拟机，选择稍后安装操作系统。

图1.2.6

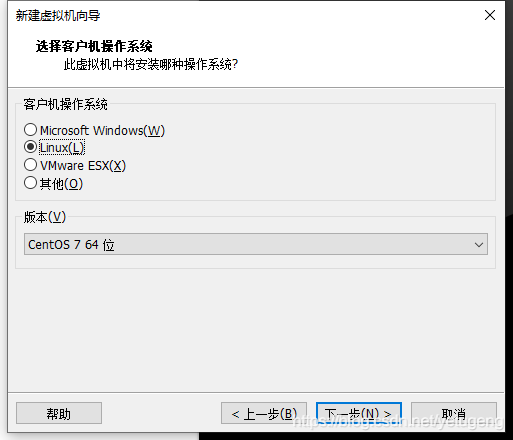

下一步，我们选择Linux操作系统，版本随便。

为什么不选择 WMware ESX操作系统呢，因为我测试过，Linux虚拟机是BIOS启动，而VMware ESX是UEFI 启动。由于我们前面使用的是Syslinux 3.86 的启动文件，所以 UEFI的启动模式识别不了，不能进入pxe安装（当然，如果我们不使用pxe安装，直接是虚拟机挂载安装镜像，选择linux还是 VMware ESX 都一样可以安装）

图1.2.7

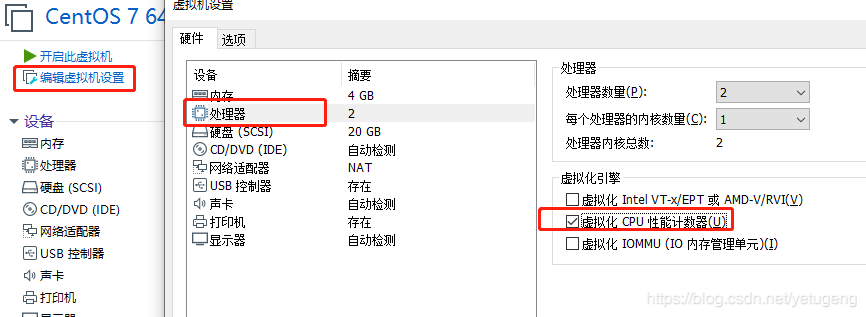

内存需要分配4G以上，新建完毕后，打开 编辑虚拟机设置->处理器->虚拟化引擎，勾选  虚拟化CPU性能计数器。

图1.2.8

9.修改完毕，开启此虚拟机，开始从tftp加载文件。在Tiny PXE Server可以看到详细日志。

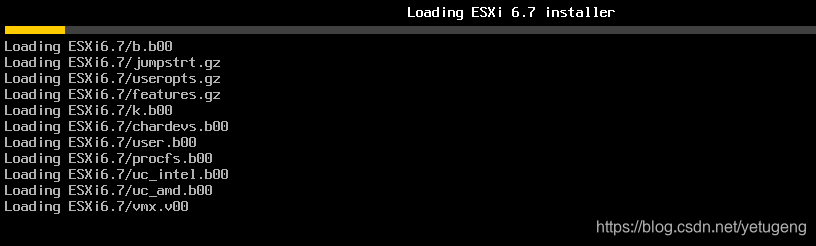

虚拟机开始加载文件

图1.2.9

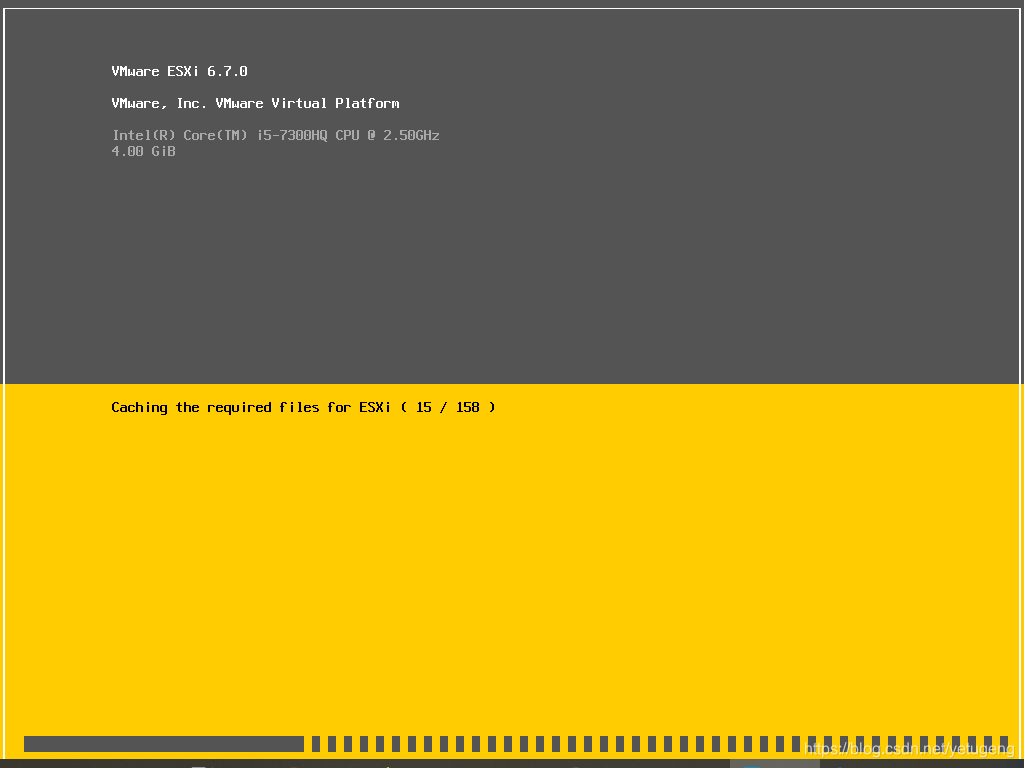

安装进行中

图1.2.10

安装完毕后，会自动重启。
