本文详细介绍了交换机的三种端口模式：Access、Trunk和Hybrid，包括它们在数据接收和发送时的行为。重点讨论了Hybrid端口的特性，以及在发送报文时如何处理VLAN信息。此外，还列举了华为和思科交换机的常用配置命令，如创建VLAN、查看端口状态、配置端口模式、端口聚合和速率限制等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、交换机端口模式

Access：只能属于一个VLAN，一般用于连接计算机的端口，常见：服务器BMC口；

Trunk：允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接；

Hybrid：允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间的连接，也可以用于连接计算机端口。

1.1 交换机端口模式： Hybrid和Trunk

接收数据时处理方式相同

发送数据：

Hybrid端口允许多个VLAN的报文发送时不打标签（tag）

Trunk 端口只允许缺省 VLAN 的报文发送时不打标签

缺省VLAN：

1）Access口只属于1个VLAN，它的缺省VLAN就是它所在的VLAN，不用设置；

2）Trunk和Hybrid属于多个VLAN，在缺省情况下，它们的缺省VLAN是VLAN 1。

3）当端口接收不带VLAN tag的报文，则将报文转发给属于缺省VLAN的端口；

4）当端口发送带有VLAN tag的报文，如果该报文的VLAN ID和端口缺省VLAN相同，则去掉报文的VLAN tag，再发送报文。

5）华为交换机缺省VLAN称为 PVID(Port Default VLAN ID)VLAN;思科交换机缺省VLAN称为native VLAN。

VLAN Tag:

IEEE 802.1Q协议标准为各种局域网网络结构定义了VLAN的Tag字段，不同网络结构中，连接设备可以通过共同的数据特征进行VLAN识别。对于常见的以太网网络模型，其主要的报文封装格式类型有两种，分别为Ethernet II型和 802.2/802.3型。对于这两种以太网报文的封装格式，IEEE 802.1Q协议标准在数据帧首部的目的MAC地址（DA）和源MAC地址（SA）后定义了VLAN Tag，用以标识VLAN的相关信息。

1.2 交换机端口模式： Hybrid

Hybrid 端口收报文：
判断是否有 VLAN 信息，如果有：则判断该 Hybrid 端口是否允许该 VLAN 的数据通过，如果可以则转发，否则丢弃；如果没有 VLAN 信息，则打上端口的 PVID 后进行转发。

Hybrid 端口发报文：
判断该 VLAN 在本端口的属性（ disp interface 查看该端口对哪些 VLAN 是 untag ，哪些 VLAN 是 tag ），如果是 untag ，则剥离 VLAN 信息再发送；如果是 tag 则直接发送。

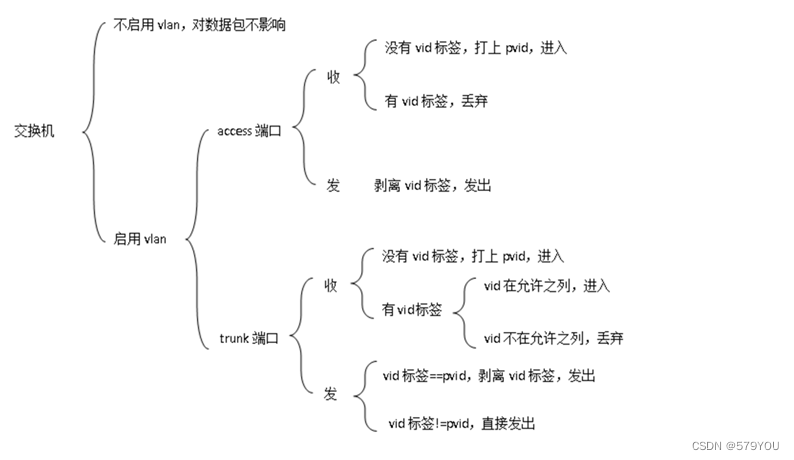

1.3 交换机端口模式： Access和Trunk

Acess 端口收报文：收到一个报文 , 判断是否有 VLAN 信息：如果没有则打上端口的 PVID ，并进行交换转发 , 如果有则直接丢弃（缺省）

Acess 端口发报文：将报文的 VLAN 信息剥离，直接发送出去

trunk 端口收报文：收到一个报文，判断是否有 VLAN 信息，如果没有则打上端口的 PVID ，并进行交换转发；如果有判断该 trunk 端口是否允许该 VLAN 的数据进入：如果允许则报文携带原有 VLAN 标记进行转发，否则丢弃该报文。

trunk 端口发报文：比较端口的 PVID 和将要发送报文的 VLAN 信息，如果两者相等则剥离 VLAN 信息，再发送，否则报文将携带原有的 VLAN 标记进行转发。

2、常见命令对比

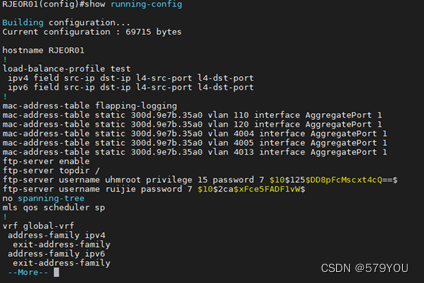

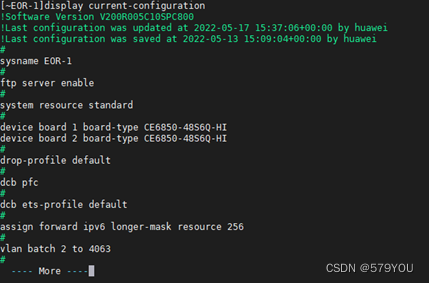

2.1 查看所有配置

<huawei>display current-configuration

<ruijie>show running- config

2.2 批量创建VLAN

<huawei>vlan batch

<ruijie>vlan range

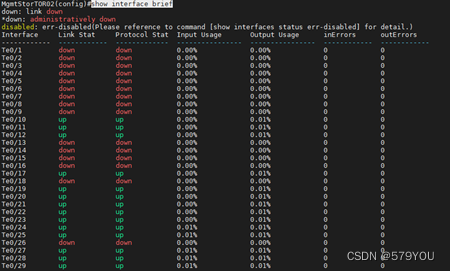

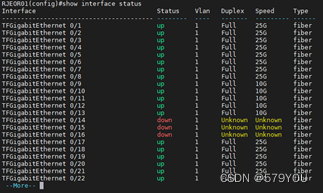

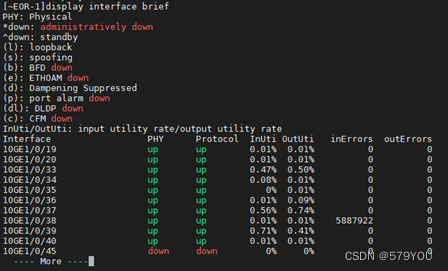

2.3 查看端口状态

<huawei>display interface brief

<ruijie>show interface brief

show interface status

2.4 创建VLAN并配置

<huawei> interface Vlanif 900
ip address 10.60.1.254 255.255.255.0

<ruijie>interface vlan 4037

ip address 192.170.1.253 255.255.255.0

vrrp 1 ip 192.170.1.254 --- 配置虚拟网关地址

vrrp mode dual-active--- 堆叠下双主检测

或者：

ip address 192.170.1.253 255.255.255.0

vrrp mode dual-active

2.5 配置端口

<huawei>interface 10GE1/0/38

access：

port default vlan 200

trunk：

port link-type trunk

port trunk pvid vlan 4037

port trunk allow-pass vlan 4000 to 4060

<ruijie>interface TenGigabitEthernet 0/31

access：

switchport access vlan 110

trunk：

switchport mode trunk

switchport trunk native vlan 3928

switchport trunk allowed vlan only 3000-4000

2.6 配置端口聚合

<huawei> interface Eth-Trunk 1

port link-type trunk

port trunk allow-pass vlan 2 to 4063

interface 10GE1/0/47

eth-trunk 1

interface 10GE1/0/48

eth-trunk 1

<ruijie>interface AggregatePort 2

switchport mode trunk

switchport trunk allowed vlan only 2-4050

int TenGigabitEthernet 0/41

port-group 2 mode active

int TenGigabitEthernet 0/42

port-group 2 mode active

int TenGigabitEthernet 0/43

port-group 2 mode active

int TenGigabitEthernet 0/44

port-group 2 mode active

M-LAG:

interface AggregatePort 1

switchport mode trunk

peer-link --设计聚合链路

2.7 强制设置端口速率

<huawei>port mode 10G

<ruijie>port speed-mode 10G

或

speed 100G

2.8 查看mac表

<huawei>dis mac-address

<ruijie>show mac-adderss-table

2.9 查看arp表

<huawei>dis arp network A.B.C.D

<ruijie>show arp A.B.C.D

2.10 手动启停端口

<huawei>shutdown

undo shutdown

<ruijie>shutdown

no shutdown
