移动通信核心网技术总结（五）IMS的信令流程及VoLTE的实现

                                                   核心网技术总结（5）

我个人核心网络学习的最后一篇总结，学习的这半个月感觉最为重要的知识点还是前几篇总结中提到的上网流程和语音流程的实现，以及后面讲的各网元的功能。后续的EPC架构、IMS架构和信令其实可以只做了解即可，现实工作中我们不也一定能用上，实在要用也只需再次查找个人的笔记就完事了。

毕竟，学习和考试不同，学习不需要你背下所有知识，只需要你知道那些知识、知道再哪里找到这些知识。就像字典，我们不需要背下整个字典，只需要知道怎么查即可。



1.IMS的信令流程

注册流程的相关概念

1. 为什么要注册

用户使用IMPU（SIP URI）通信

建立用户当前的IP与其IMPU的对应关系

掌握用户当前的位置信息及业务能力

注册过程的鉴权与认证保证了网络的安全性

1. 归属域和拜访域

归属域：用户的签约数据所在的运营商

拜访域：从归属域之外的其他运营商接入，其他运营商统称为拜访域

1. IMS网络中，用户无论是在归属域还是拜访域，其注册流程基本步骤是相同的，区别在于PCSCF的位置



鉴权

鉴权就是认证，是用来识别用户身份的方法



归属网络通过用户初始注册过程对用户进行鉴权

（1）当用户终端发起初始注册时，S-CSCF根据REGISTER消息中写道的头域以及用户在HSS上开户时选择的鉴权方式对终端进行鉴权

（2）目前固定终端使用HTTP Digest鉴权方式，也即使用用户名和密码进行鉴权



注册过程的鉴权与认证保证了网络的安全性



业务签约

业务签约数据（SP）是业务和用户相关数据的一个集合

iFC将指示S-CSCF进行业务的触发（仅用于触发AS，具体业务由AS实现）



隐式注册和第三方注册

隐式注册

（1）当一个IMPL关联多个IMPU，且多个IMPU处于相同的隐式注册集中时，允许通过其中的一个IMPU的一次IMS注册完成隐式注册集中其他所有IMPU的注册，这被称为隐式注册。

（2）在IMS中，一般把SIP号码和Tel号码绑定在一个隐私注册集中，带归属的SIP号码注册以后Tel号码也可以同时完成注册。



第三方注册

如果用户已签约IMS业务，则用户注册成功后，S-CSCF要检查所下载的初始过滤准则IFC，并触发去为用户服务的AS的路由，通知AS用户以及注册并且可到达。



2.IMS注册流程的步骤

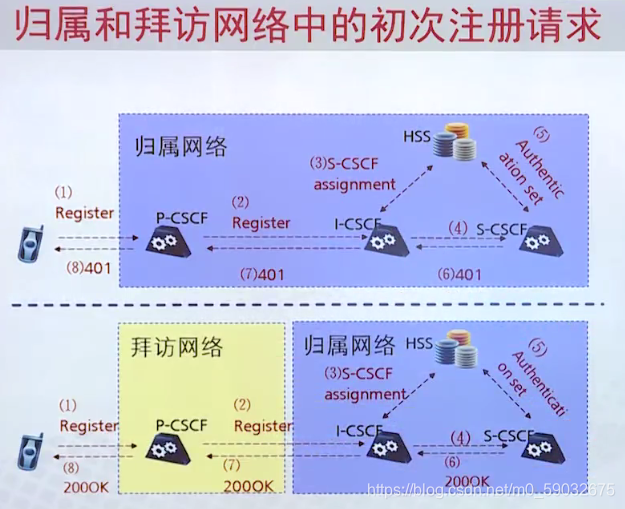

（1）初始注册消息

UE-----P-CSCF（DNS）------I-CSCF（HSS）------S-CSCF（HSS鉴权）

（2）二次注册鉴权

流程与初次基本相同，前往HSS时需要获取数据

UE-----P-CSCF（DNS）------I-
