论文信息

题目：EoFormer: Edge-Oriented Transformer for Brain Tumor Segmentation

EoFormer：用于脑肿瘤分割的边缘导向的Transformer

源码链接：https://github.com/sd0809/EoFormer

论文创新点

面向边缘的Transformer (EoFormer)：作者提出了一种新的面向边缘的Transformer结构，专门用于捕获和增强脑肿瘤分割中的边缘信息。这是通过结合CNN和Transformer的优势来实现的，其中CNN结构用于捕获图像中的低级局部特征，而Transformer结构用于建立特征之间的长距离依赖关系，生成高级全局特征。
高效混合编码器 (EHE)：作者设计了一个名为高效混合编码器的CNN-Transformer编码器，以实现更有效的特征表示。这种编码器平衡了CNN和Transformer的优势，能够有效提取局部和全局信息。特别是，作者引入了扩展的3D高效注意力模块，以降低模型的计算和内存复杂度。
边缘锐化模块：为了提供更准确的边缘预测，作者在解码器中设计了两个边缘锐化模块，即**面向边缘的Sobel (EoS)和Laplacian (EoL)**模块。这两个模块通过隐式嵌入Sobel和Laplacian滤波器到卷积层中，增强了特征图中包含的边缘信息。
重参数化技术和高效注意力机制：为了提高模型效率，作者引入了重参数化技术和高效注意力机制。这些技术简化了模型架构，减少了推理时间，并使EoFormer在计算上更加高效，同时在BraTS 2020和MedSeg数据集上实现了优于现有最先进方法的性能。

摘要

在MRI图像中准确分割脑肿瘤需要精确检测边缘信息。然而，这一关键信息被现有方法忽视了。在本文中，作者介绍了一种面向边缘的Transformer（EoFormer），专门用于捕获和增强脑肿瘤分割的边缘信息。作者的方法结合了CNN-Transformer编码器，全面提高特征表示能力。CNN结构捕获图像中的低级局部特征，而Transformer结构建立特征之间的长距离依赖关系，生成高级全局特征。此外，作者的方法的解码器使用了两个边缘锐化模块，即面向边缘的Sobel和Laplacian模块，增强了边缘信息。作者还引入了高效的注意力和重参数化技术，使EoFormer在计算上更加高效。在BraTS 2020数据集和私人髓母细胞瘤数据集上的实验结果表明，作者的方法与现有最先进方法相比具有优越性。此外，作者的方法在模型参数有限和FLOPs较低的情况下实现了这一点，使其成为未来研究的有希望的方法。

关键字

脑肿瘤分割 · 面向边缘模块 · Transformer

2 方法

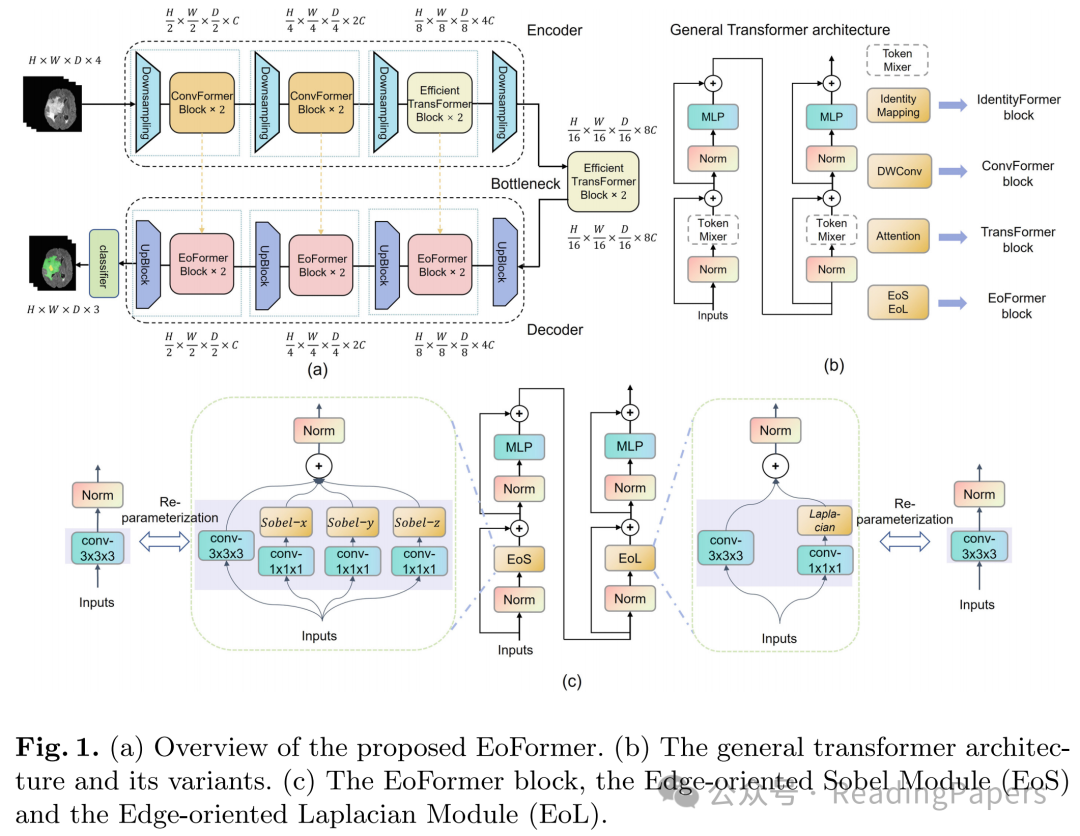

图1(a)展示了提出的EoFormer架构的概述，包括两个组件：(1) EHE编码器和瓶颈，用于捕获低级局部特征并学习全面的特征表示。(2) 一个解码器，它结合了面向边缘的模块以增强特征中的边缘信息。

2.1 高效混合编码器

如图1(a)所示，EHE包括四个阶段，每个阶段由一个特征提取模块和一个下采样模块组成。所有四个特征提取模块都遵循一般Transformer架构的相同范式（见图1(b)），将Transformer中的注意力模块视为令牌混合器。在EHE的前两个阶段，作者使用深度卷积（DWConv）来实例化令牌混合器，称为ConvFormer块。在第三阶段和瓶颈中，作者使用多头自注意力（MSA）来实例化令牌混合器，这是典型的Transformer块。对于每个阶段i，给定输入特征图X，第i个块的输出X’'计算如下：

其中TokenMixer_i(·)对应于DWConv（i ∈ {0, 1}）和MSA（i ∈ {2, 3}），Norm(·)表示层归一化，MLP(·)表示多层感知器。作者的方法结合了CNN和Transformer的优势，创建了一个更强大的编码器，可以从输入数据中提取局部和全局信息。作者通过用作者扩展的3D高效注意力替换传统的注意力来解决由3D输入引起的计算和内存复杂度问题。假设输入特征的大小为n，维度为d，输入特征X ∈ R^n×d通过三个线性层生成查询Q ∈ R^n×dk，键K ∈ R^n×dk和值V ∈ R^n×dv。传统的注意力D(·)和高效注意力E(·)计算如下：

其中ρ(·)是softmax激活函数，T代表矩阵转置操作。高效注意力将传统注意力的内存复杂度和计算复杂度从O(n^2)和O(dn2)降低到O(dn+d^2)和O(nd2)，其中d = dv = 2dk。

2.2 面向边缘的Transformer解码器

作者在解码器中设计了EoFormer块（见图1©），它使用作者提出的面向边缘的Sobel模块（EoS）和面向边缘的Laplacian模块（EoL）实例化令牌混合器。每个面向边缘的模块包括一个正常的3×3×3卷积和一个边缘检测路径，从中间特征中提取一阶或二阶空间导数。这种设计允许面向边缘的模块有效地提取特征的边缘和纹理。此外，为了在不牺牲效率的情况下提高分割性能，作者在解码器中引入了重参数化技术。

面向边缘的Sobel模块

作者使用双分支结构，输入特征X同时通过两个不同的分支处理。第一个分支包含一个3×3×3卷积，从输入中提取基本特征。第二个分支负责边缘提取，首先使用C×C×1×1×1卷积来增强X的通道特征之间的交互，然后使用可学习的缩放Sobel滤波器从X中提取一阶微分边缘信息。这个滤波器能够检测三个方向（即水平、垂直和正交方向）的边缘，因此它包括三个滤波器Mx、My和Mz，每个滤波器由3×3×3数组表示。以Mx为例，描述如下：

然后作者对Mx应用一个可学习的缩放矩阵S ∈ RC×1×1×1，允许在每个通道中动态调整缩放因子。从缩放的Sobel-x滤波器提取的特征表示为：

其中‘·’表示逐通道乘法；DWConv_{S·Mx}表示DWConv(·)应用一个S·Mx可学习的缩放滤波器作为其核权重。类似地，Fy和Fz也以相同的方式处理。EoS模块的最终输出，表示为Fsob，为：

面向边缘的Laplacian模块与

仅提取水平、垂直和正交方向边缘的Sobel滤波器不同，Laplacian滤波器可以提取所有方向的边缘。在提取一阶微分边缘信息后，中间特征然后被送入EoL模块以提取二阶微分边缘信息。类似地，从可学习的缩放Laplacian滤波器获得的特征F，以及EoL模块的最终输出，表示为Flap，定义为：

面向边缘模块的重参数化

作者在面向边缘的模块中引入了重参数化[4,5]，以提高分割性能，同时保持高效率。具体来说，作者如下解释EoL模块的重参数化：

其中‘*’表示卷积操作，W_{conv}表示卷积的权重，B_{conv}表示偏置，up(·)是空间广播操作，将偏置B ∈ R^{1×C×1×1×1}升级为up(B) ∈ R^{1×C×3×3×3}。在推理阶段，输出特征F由一个正常的3×3×3卷积产生：

3 实验
