这是一个全栈项目，我们拆开知识图谱+RAG，现在把学到的知识，重新组装起来！

做完了这个实践，接下来就是知识图谱作为图数据库，提供数据大底，拉上大模型，在这上面，搭建多智能体系统！

前置的完整内容，是这样的：

完整的呈现，是这样的：

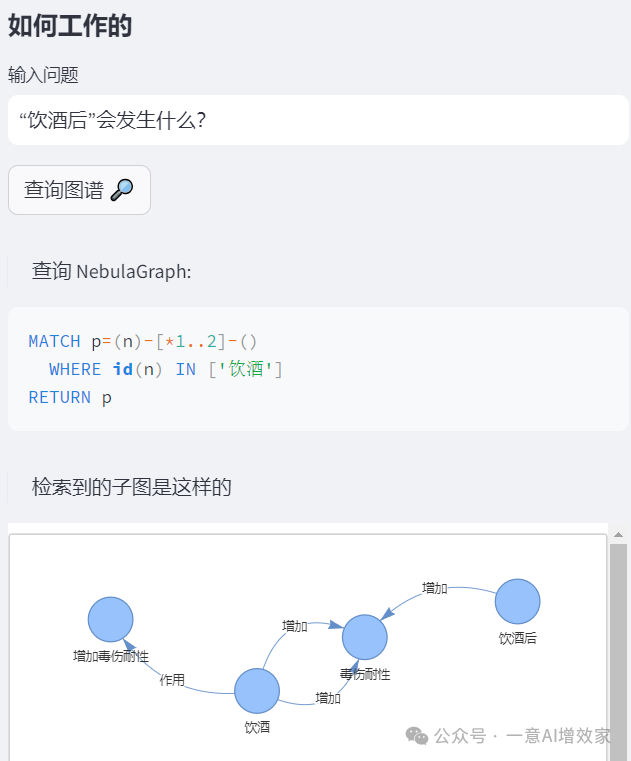

查询图谱：

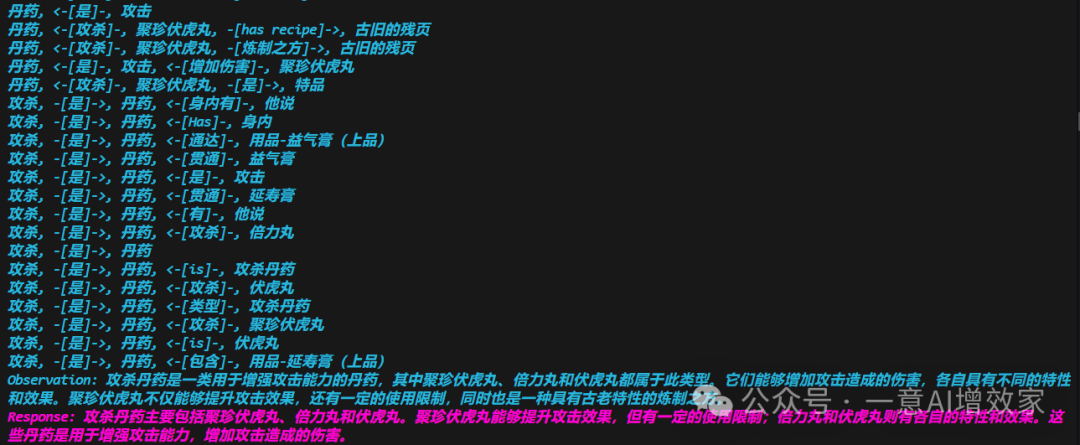

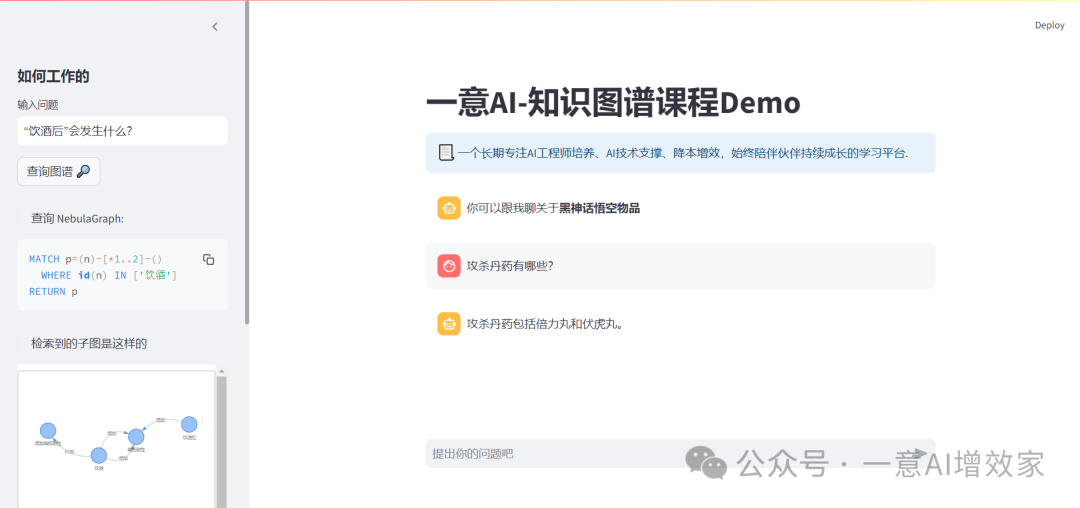

问答对话 LLM 后台调用知识图谱数据回答：

一、任务概述总览

本节内容，主要完成以下任务：

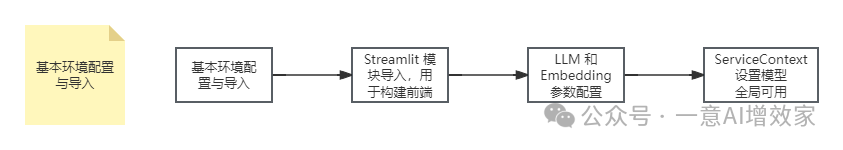

基本的环境配置

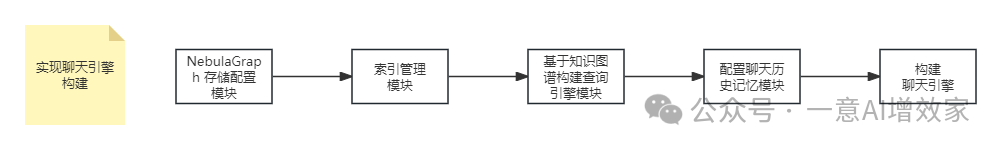

实现聊天引擎构建
基于聊天引擎实现交互界面前端。（前端使用了4个封装函数）

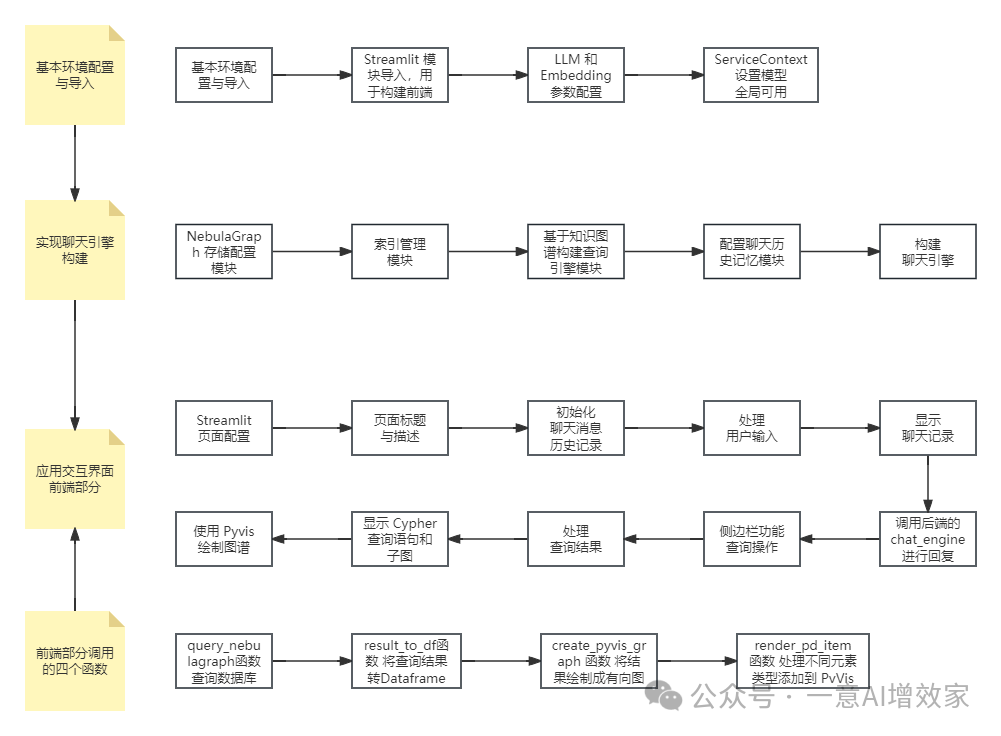

二、本节流程图

三、应用交互界面后端部分

环境配置与导入模块

功能：设置基础环境，导入所需库，配置日志记录和 I/O 编码。

# ========================== 环境配置与导入模块 ==========================import os  # 操作系统相关的功能，如环境变量、文件路径等import random  # 随机数生成库import sys  # 访问Python解释器的某些变量及函数import logging  # 日志记录库，用于输出信息到控制台或文件# 设置标准输出和输入流为UTF-8编码，以支持中文等多语言字符sys.stdout.reconfigure(encoding="utf-8")sys.stdin.reconfigure(encoding="utf-8")# 配置日志级别为INFO，并将日志输出到标准输出logging.basicConfig(stream=sys.stdout, level=logging.INFO)

配置日志记录是为了观看后台调用知识图谱的过程。INFO 以上级别的日志信息将被打印到控制台。level=``logging.INFO：设置日志级别为 INFO。只有 INFO 级别及以上的日志信息才会被记录。logging 模块定义了多个级别的日志，按严重性递增排序为：DEBUG < INFO < WARNING < ERROR < CRITICAL

Streamlit 配置模块

功能：导入 Streamlit，用于构建前端界面。将用户输入输出界面与底层逻辑连接。

# ========================== Streamlit 配置模块 ==========================import streamlit as st  # Streamlit库，用于快速构建数据应用import streamlit.components.v1 as components  # Streamlit的组件，可以用来嵌入自定义HTML/JS/CSS

LLM（大语言模型）和 Embedding 配置模块

功能：设置和配置 OpenAI LLM，用于自然语言处理。

# 配置OpenAI API客户端openai.api_key = openai_api_keyopenai.api_base = openai_api_base# 创建一个LLM实例，使用gpt-3.5-turbo模型，设置temperature=0表示响应是确定性的llm = OpenAI(temperature=0, model="gpt-3.5-turbo")# 创建一个基于OpenAI的文本嵌入模型实例embed_model = OpenAIEmbedding(model="text-embedding-ada-002")

Service Context 设置模块

功能：配置和创建全局服务上下文，包括 LLM 和块大小。

# ========================== Service Context 设置模块 ==========================# 根据给定的LLM和嵌入模型创建服务上下文，默认分块大小为512service_context = ServiceContext.from_defaults(  llm=llm, embed_model=embed_model, chunk_size=512)# 设置全局服务上下文，以便其他Llama Index组件可以访问这个配置set_global_service_context(service_context)

此处需要注意：

day5 中是比较新版本的代码，我们设置全局语言模型和文本嵌入模型模型的方式为： Settings.llm, Settings.embed_model。

因为本节是老版本代码，我们利用 ServiceContext 和 set_global_service_context 来设置全局语言模型和文本嵌入模型。

Nebula Graph 知识图谱存储配置模块

功能：配置 Nebula Graph 图存储，并通过环境变量连接图数据库。

# ========================== Nebula Graph 知识图谱存储配置模块 ==========================# 设置环境变量以存储 Nebula Graph 的认证信息# 当使用 Python 客户端工具连接到 Nebula Graph 数据库时，会使用这些信息进行身份验证os.environ["NEBULA_USER"] = "root" # Nebula Graph用户名os.environ["NEBULA_PASSWORD"] = "nebula" # Nebula Graph密码os.environ["NEBULA_ADDRESS"] = "127.0.0.1:9669" # Nebula Graph数据库的地址和端口号# 配置 Nebula Graph 知识图谱的相关信息，如图空间名称、边类型、关系属性、节点标签space_name = "wukong" # 知识图谱空间名称edge_types = ["relationship"]  # 定义图中关系的类型（边）rel_prop_names = ["label"]  # 关系属性名称tags = ["entity"]  # 定义图中实体的标签# 创建一个 NebulaGraphStore 实例，负责与 Nebula Graph 图数据库进行交互graph_store = NebulaGraphStore(  space_name=space_name,  # 知识图谱空间名称  edge_types=edge_types,  # 定义图中关系的类型（边）  rel_prop_names=rel_prop_names,  # 关系属性名称  tags=tags,  # 定义图中实体的标签)# 创建 StorageContext 实例，用于配置图存储上下文，包括持久化存储目录和图存储实例storage_context = StorageContext.from_defaults(  graph_store=graph_store,  # 使用上面定义的 NebulaGraphStore 作为图存储实例)

索引管理模块

功能：读取本地数据并根据这些数据生成知识图谱索引。

# ========================== 索引管理模块 ==========================try:  # 尝试从持久化目录加载已存在的索引  storage_context = StorageContext.from_defaults(    persist_dir="./storage_graph",  # 持久化存储目录    graph_store=graph_store,  # 使用前面创建的Nebula Graph存储  )  kg_index = load_index_from_storage(    storage_context=storage_context,    service_context=service_context,    max_triplets_per_chunk=50,  # 每个分块最多包含的三元组数量    space_name=space_name,    edge_types=edge_types,    rel_prop_names=rel_prop_names,    tags=tags,    verbose=True,  # 输出详细信息  )  index_loaded = Trueexcept Exception as e:  # 如果加载失败，打印错误并设置index_loaded为False  logging.error(f"索引加载失败: {e}")  index_loaded = Falseif not index_loaded:  # 如果索引未成功加载，则从指定目录中的文档重建索引  documents = SimpleDirectoryReader("./data").load_data()  # 读取数据目录下的文档  kg_index = KnowledgeGraphIndex.from_documents(    documents,  # 文档列表    storage_context=storage_context,    max_triplets_per_chunk=50,    service_context=service_context,    space_name=space_name,    edge_types=edge_types,    rel_prop_names=rel_prop_names,    tags=tags,    include_embeddings=True,  # 是否包含嵌入向量  )  # 将新创建的索引保存到持久化目录  kg_index.storage_context.persist(persist_dir="./storage_graph")

基于知识图谱构建查询引擎模块

功能：创建基于知识图谱的查询引擎，允许执行图数据库查询。

# ========================== 查询引擎模块 ==========================# 创建一个查询引擎，用于基于图索引执行查询kg_index_query_engine = kg_index.as_query_engine(  include_text=False,  # 查询结果包括原始文本内容)

聊天历史记忆模块

功能：通过缓冲区记录和管理聊天历史，确保多轮对话的上下文一致。

# ========================== 聊天历史记忆模块 ==========================# 创建一个 ChatMemoryBuffer 实例，用于存储聊天历史，设置最大token限制为1500memory = ChatMemoryBuffer.from_defaults(token_limit=1500)

为什么使用 ChatMemoryBuffer

跟踪对话历史:

使用 ChatMemoryBuffer 可以帮助系统记住之前的对话内容，这对于构建连续的对话体验非常重要。例如，在一个多轮对话中，系统可以根据之前的对话内容来更好地理解用户的意图。

控制内存使用:

通过设置 token_limit 参数，可以有效地管理内存使用。当缓冲区达到最大容量时，旧的聊天记录会被自动删除，以确保不会占用过多的内存资源。

增强对话连贯性:

存储对话历史可以帮助生成更连贯的回答。例如，如果用户提到之前讨论过的话题，系统可以根据历史记录来提供更准确的信息。

聊天引擎模块

功能：创建基于知识图谱的聊天引擎，允许用户与图数据库进行对话。

# ========================== 聊天引擎模块 ==========================# 创建聊天引擎，采用react模式处理用户请求，并且保留聊天历史chat_engine = kg_index.as_chat_engine(  chat_mode="react",  # 反应式聊天模式  memory=memory,  # 使用上面创建的记忆缓冲区  verbose=True,  # 打印详细信息)

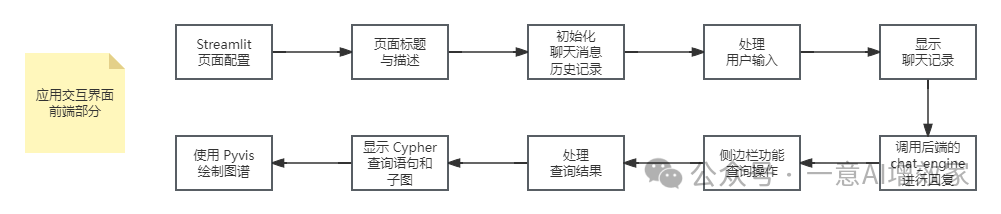

四、应用交互界面前端部分

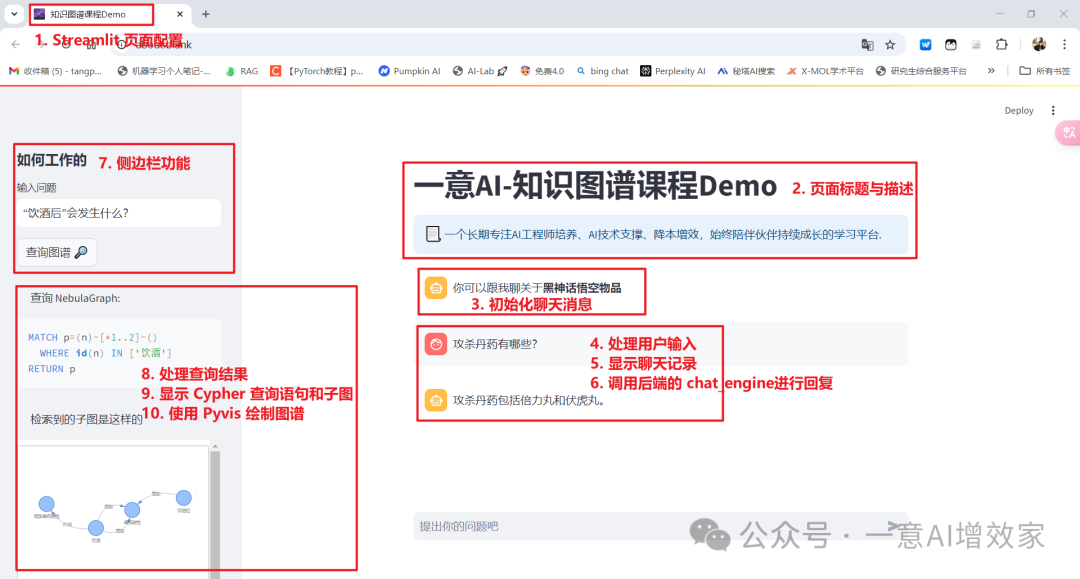

整体架构：这是一个使用 Streamlit 构建的知识图谱可视化 Demo，前端用户可以通过输入问题与后端的知识图谱交互。NebulaGraph 作为底层图数据库，负责存储和查询知识图谱数据，并将结果以交互式图形展示给用户。
主要组件：
- 前端通过 Streamlit 实现交互界面，用户可以提问并查看结果。
- 后端通过 kg_index_query_engine 查询知识图谱，并通过 NebulaGraph 进行查询操作。
- 查询结果被可视化成交互式图谱，并嵌入到前端页面。

#### 前端部分# """# Streamlit 页面配置# 功能：设置 Streamlit 页面的一些基本配置，如标题、图标、布局和侧边栏的初始状态。# """st.set_page_config(  page_title="知识图谱课程Demo",  # 设置网页标题  page_icon="🌌",  # 设置网页图标  layout="centered",  # 网页布局设置为居中  initial_sidebar_state="auto",  # 初始侧边栏状态  menu_items=None,  # 没有额外的菜单项)# """# 页面标题与描述# 功能：通过 st.title() 设置页面的标题，并用 st.info() 提供关于该平台的简要描述。# """st.title("一意AI-知识图谱课程Demo")  # 设置页面的主标题st.info(  "一个长期专注AI工程师培养、AI技术支撑、降本增效，始终陪伴伙伴持续成长的学习平台.",  icon="📃",  # 提示框中的图标)# """# 初始化聊天消息历史记录# 功能：使用 st.session_state 存储消息历史记录。st.session_state 是 Streamlit 提供的全局会话状态，用于在多次交互中保存数据。在这里用于保存聊天记录。# 如果没有 messages 键，则创建一个新的聊天记录，初始消息由助手发起。# """if "messages" not in st.session_state.keys():  # 检查是否已经有聊天记录  st.session_state.messages = [    {      "role": "assistant",      "content": "你可以跟我聊关于**黑神话悟空物品**",  # 初始化的助手消息    }  ]# """# 处理用户输入# 功能：通过 st.chat_input() 捕获用户输入，存储在 prompt 中，如果用户提交问题（prompt 非空），则将其作为新消息存储在 st.session_state.messages 中。# """if prompt := st.chat_input("提出你的问题吧"):  # 等待用户的输入  st.session_state.messages.append({"role": "user", "content": prompt})  # 将用户输入添加到消息记录中# """# 调用后端的 chat_engine 进行回复# 功能：如果最后一条消息是用户的（即用户刚刚发送了一条消息），则触发助手回复。显示加载动画，调用 chat_engine.chat() 处理用户问题并显示回复，同时更新消息记录。# """if st.session_state.messages[-1]["role"] != "assistant":  # 如果最后一条消息不是助手的  with st.chat_message("assistant"):    with st.spinner("正在使用 NebulaGraph 进行思考"):  # 显示加载动画      response = chat_engine.chat(prompt)  # 调用后端的聊天引擎      st.write(response.response)  # 显示返回的结果      message = {"role": "assistant", "content": response.response}  # 构建助手的回复消息      st.session_state.messages.append(message)  # 将助手的回复消息添加到历史记录# """# 侧边栏功能：查询操作# 功能：在侧边栏中，用户可以输入问题，点击按钮后使用 kg_index_query_engine.query() 查询知识图谱，并返回答案。# """with st.sidebar:  st.markdown("## 如何工作的")  # 显示侧边栏标题  prompt = st.text_input(label="输入问题", value="攻杀丹药有哪些?")  # 侧边栏输入框，输入提示是“输入问题”，初始问题是“攻杀丹药有哪些?”  if st.button("查询图谱 🔎"):  # 查询按钮    response = kg_index_query_engine.query(prompt)  # 调用知识图谱查询引擎，查询用户输入的内容    # """    # 处理查询结果    # 功能：将查询结果（即 response）转换为字符串。然后，从 response.metadata 中提取相关实体，用于构建图数据库的查询，并生成对应的 Cypher 查询语句。Cypher 是图数据库查询语言。    # """    answer_GraphRAG = str(response)  # 将响应结果转换为字符串    related_entities = list(      list(response.metadata.values())[0]["kg_rel_map"].keys()    )  # 从响应中提取相关的实体，用于绘制子图    render_query = (      f"MATCH p=(n)-[*1..2]-() \n  WHERE id(n) IN {related_entities} \nRETURN p"    )  # 生成 Cypher 查询语句，用于在 NebulaGraph 中查询实体和关系    # """    # 显示 Cypher 查询语句和子图    # 功能：展示生成的 Cypher 查询语句，并将其提交给 NebulaGraph 执行查询，获取图谱结果，并转换为 DataFrame 格式。    # """    st.markdown(f"> 查询 NebulaGraph:\n```cypher\n{render_query}\n```")  # 显示查询语句    st.markdown("> 检索到的子图是这样的")    result = query_nebulagraph(render_query)  # 执行查询，获取子图    result_df = result_to_df(result)  # 将查询结果转换为 DataFrame

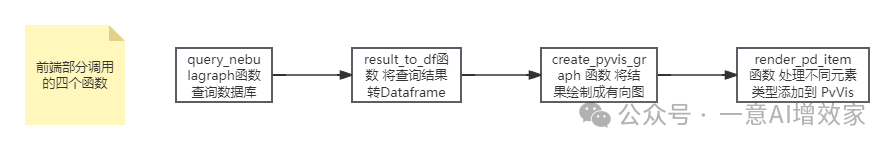

五、交互界面中调用的代码解析

本部分的函数为交互界面中调用的几个函数，使得可以从 NebulaGraph 中提取数据，并以图形化的方式直观地展示其节点和关系，帮助用户更好地理解和分析知识图谱中的数据结构和信息，主要包括如下几部分：

查询 NebulaGraph：通过 query_nebulagraph() 函数执行 Cypher 查询，获取知识图谱中的数据。
数据转换：使用 result_to_df() 将查询结果转换为 pandas.DataFrame，方便后续的数据处理和可视化。
图形化展示：利用 Pyvis 库和 create_pyvis_graph() 函数，将查询结果绘制成交互式图表，并通过 render_pd_item() 函数将各个节点和关系动态添加到图中，实现对知识图谱的直观展示和交互操作。

1.`query_nebulagraph`函数

功能：该函数用于执行对 NebulaGraph 的查询操作。
参数：
- query：要执行的 Cypher 查询语句。
- space_name：NebulaGraph 的命名空间（类似于数据库的概念）。
- address：NebulaGraph 服务的 IP 地址，默认为 127.0.0.1（本地）。
- port：服务的端口号，默认 9669。
- user 和 password：用于登录 NebulaGraph 的凭证。
返回值：执行 Cypher 查询语句后返回的查询结果。
核心点：
- 通过会话池 (SessionPool) 来与 NebulaGraph 建立连接并执行查询。
- 配置参数是连接到数据库的关键信息，尤其是 space_name 和 address。

def query_nebulagraph(  query,  space_name=space_name,  # NebulaGraph 数据库的命名空间  address="127.0.0.1",  # NebulaGraph 服务器的地址 (默认是本地)  port=9669,  # NebulaGraph 服务的端口号  user="root",  # 访问 NebulaGraph 的用户名  password="nebula",  # 访问 NebulaGraph 的密码):  # 配置 NebulaGraph 会话池  config = SessionPoolConfig()  session_pool = SessionPool(user, password, space_name, [(address, port)])  # 连接到 NebulaGraph 数据库  session_pool.init(config)  # 初始化会话池  return session_pool.execute(query)  # 执行查询，并返回查询结果

`result_to_df`函数

功能：将 NebulaGraph 查询结果转换为 pandas.DataFrame 以便后续操作。
参数：result 是 NebulaGraph 返回的查询结果对象。
返回值：一个 pandas.DataFrame 对象，用于后续的数据处理和可视化。
核心点：
- 将 NebulaGraph 查询结果中的每一列提取出来，并转换为 Python 原生数据类型。
- 最终使用 pandas.DataFrame 将结果格式化为表格结构，方便后续操作或可视化。

def result_to_df(result):  from typing import Dict  import pandas as pd  columns = result.keys()  # 获取查询结果的列名  d: Dict[str, list] = {}  for col_num in range(result.col_size()):  # 遍历每一列    col_name = columns[col_num]  # 获取列名    col_list = result.column_values(col_name)  # 获取列对应的值    d[col_name] = [x.cast() for x in col_list]  # 将列值转换为 Python 原生类型  return pd.DataFrame(d)  # 将数据转换为 pandas DataFrame

`create_pyvis_graph`函数

功能：使用 Pyvis 绘制一个交互式的有向图网络，展示查询结果。
参数：result_df 是查询结果的 DataFrame，其中包含了节点和关系的数据。
返回值：一个 Pyvis 的网络图对象。
核心点：
- 使用 Pyvis 绘制图形，调整图的物理参数，如节点之间的距离、中心引力等，以确保图表显示效果良好。
- render_pd_item 用于处理 result_df 中的每一个节点或关系，详见下文。

def create_pyvis_graph(result_df):  from pyvis.network import Network  # 去除 DataFrame 中的重复项  result_df = result_df.drop_duplicates()  # 设置图的基本参数，包括尺寸、布局方式、是否是有向图等  g = Nork(    notebook=True,  # 在 notebook 环境中显示图    directed=True,  # 设置为有向图    cdn_resources="in_line",  # 使用内联资源（而非外部资源）       ="500px",  # 图表高度       = "100%",  # 图表宽度  )  # 初始化一个集合来存储已有的边  existing_edges = set()  # 遍历 DataFrame 的每一行，将其中的元素添加到图表中  for _, row in result_df.iterrows():    for item in row:      render_pd_item(g, item, existing_edges)  # 处理每一个元素，并将其添加到图中

`render_pd_item`函数

功能：根据不同的元素类型（节点、关系、路径等）将其添加到 PyVis 图对象 g 中。
参数：
- g：PyVis 图对象，用于展示节点和关系。
- item：待处理的元素，可能是节点（Node）、关系（Relationship）、路径（PathWrapper）或列表（list）。
主要处理：
- 节点（Node）：提取节点 ID、标签、属性，添加到图中。
- 关系（Relationship）：提取关系的起点、终点、名称和属性，添加到图中，并确保相关的节点存在。
- 路径（PathWrapper）：递归地处理路径中的节点和关系。
- 列表（list）：如果 item 是列表，则递归处理其中的每一个元素。
核心点：
- 支持对 NebulaGraph 返回的数据进行递归处理，能够处理复杂的路径、关系网络，并将其动态添加到 Pyvis 图中。
- 通过递归调用函数，处理 Node、Relationship 和 PathWrapper 等不同的数据类型，确保所有元素都正确地展示在图中。

def render_pd_item(g, item, existing_edges):  from nebula3.data.DataObject import Node, PathWrapper, Relationship, ValueWrapper  # 定义一个辅助函数来处理 NebulaGraph 的 ValueWrapper 对象  def unwrap(value):    if isinstance(value, ValueWrapper):      # 如果 value 是 ValueWrapper 类型，则将其转换为原生 Python 类型      return value.cast()    # 否则直接返回 value    return value  # 检查 item 是否是 Node 类型  if isinstance(item, Node):    # 获取节点 ID 并进行解包（如果需要）    node_id = unwrap(item.get_id())    # 获取节点的所有标签    tags = item.tags()    # 初始化一个空字典来存储节点属性    props = dict()    # 遍历每个标签，并将该标签下的所有属性添加到 props 字典中    for tag in tags:      props.update({k: unwrap(v) for k, v in item.properties(tag).items()})    # 将节点添加到图 g 中，设置节点的标签和标题（包含属性信息）    g.add_node(node_id, label=node_id, title=str(props))  # 检查 item 是否是 Relationship 类型  elif isinstance(item, Relationship):    # 获取关系的起始节点 ID 并进行解包（如果需要）    src_id = unwrap(item.start_vertex_id())    # 获取关系的终止节点 ID 并进行解包（如果需要）    dst_id = unwrap(item.end_vertex_id())    # 获取关系的名称并进行解包（如果需要）    edge_name = unwrap(item.edge_name())    # 获取关系的所有属性并进行解包（如果需要）    props = {k: unwrap(v) for k, v in item.properties().items()}    # 从属性中提取 'label' 属性作为边的显示标签，如果不存在则使用关系名称    label = props.get("label", edge_name)    # 确保起始顶点和结束顶点在图中存在，如果不存在则添加这些节点    if not src_id in g.node_ids:      g.add_node(src_id)    if not dst_id in g.node_ids:      g.add_node(dst_id)    # 创建一个唯一标识符来表示这条边，包括源节点 ID、目标节点 ID 和属性字符串    edge_key = (src_id, dst_id, str(props))    # 检查是否已经存在相同的边    if edge_key not in existing_edges:      # 如果边不存在，则添加这条边到图中，并设置边的标签和标题（包含属性信息）      g.add_edge(src_id, dst_id, label=label, title=str(props))      # 将这个边的唯一标识符添加到 existing_edges 集合中，以防止未来的重复添加      existing_edges.add(edge_key)

六、完整代码及操作说明

注意：day6 和 day5 代码版本不一样，需要新建 conda 环境。

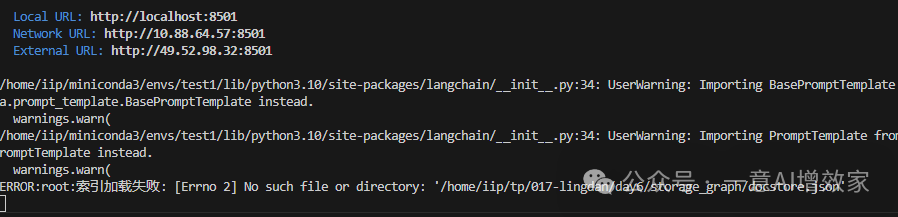

注意：最开始运行出现下面图片中的索引加载失败属于正常现象，此时会首先建立索引并存储到本地，因此需要稍等1-2分钟，才可刷出网页端画面，后续重新启动该程序，则无需太久等候，很快便可以刷出网页端界面。

文件放置结构如下：

.├── data│ ├── 九叶灵芝草（上品）.txt│ ├── 交梨（上品）.txt│ └── ...├── requirements.txt├── environment.yml└── graph_rag_chatbot.py
配置环境及依赖（选择 environment.yml 或者 requirements.txt 其中一种即可）
1. 利用 conda 创建 wukong2 环境：
2. 激活运行项目的 wukong2 环境（换成你自己的环境名称）：
3. 在wukong2 环境中，利用 requirements.txt 文件安装项目依赖：

# 创建名为 wukong2 的新环境，Python 版本为 3.10（可以根据需求更改）conda create -n wukong2 python=3.10# 激活名为 wukong 的新环境conda activate wukong2# 使用清华大学 PyPI 镜像源安装依赖pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple*
*

运行环境文件 environment.yml 如下，下载到本地使用，windows 利用 environment.yml 创建新环境可能会有问题请用 requirements.txt 方式配置环境依赖，ubuntu 直接能用这种方式：

马上，我们就开始多智能体系统的0-1了！
