实验四 利用cisco 模拟器配置小型局域网（LAN）

实验四  利用cisco 模拟器配置小型局域网（LAN）

1. 安装思科模拟器PacketTracer。

在文件夹“思科模拟PT5.3”中，包含模拟器的安装程序和汉化程序。按照“安装及使用方法.txt”中的引导，完成模拟器的安装。

一般的机器上应该已经安装过模拟器的软件了。直接找到位置，打开就可以。

1. 模拟器界面

模拟器在桌面上的图标：

打开模拟器后的界面：

（1）设备的选择与连接

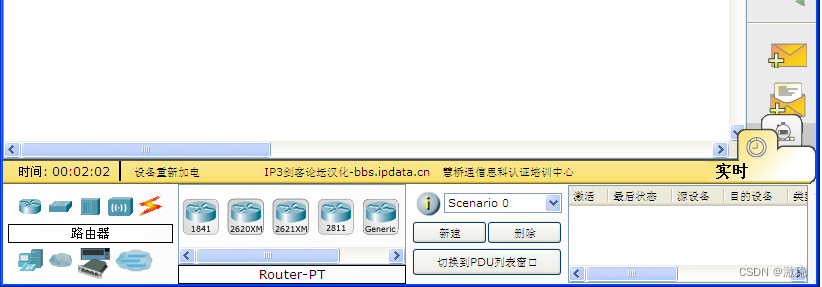

在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟。交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。

当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就OK了，或者直接用鼠标摁住这个设备把它拖上去。连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再点另一设备，选接口就OK了。注意，接口可不能乱选。连接好线后，你可以把鼠标指针移到该连线上，你就会线两端的接口类型和名称哦，配置的时候要用到它。



（2）对设备进行编辑在右边有一个区域，如图所示，从上到下依次为选定/取消、移动（总体移动，移动某一设备，直接拖动它就可以了）、Place Note（先选中）、删除、Inspect（选中后，在路由器、PC机上可看到各种表，如路由表等࿰
