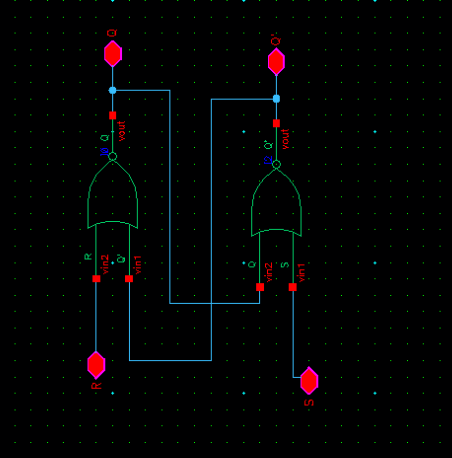

题主使用门电路创建sr触发器电路图如下:
![](https://img-blog.csdnimg.cn/img_convert/023718e1d5b32ed21e9083a97a296dfc.png)
欲在sr端加电压pulse验证sr输出特性,遇到以下报错:
![](https://img-blog.csdnimg.cn/img_convert/2df71f2642723a485e5284934cbd8ffa.png)
显示输出不收敛
解决方法:
题主是直接调用ahdlLib中的或非门,是理想或非门,所以造成不收敛的问题

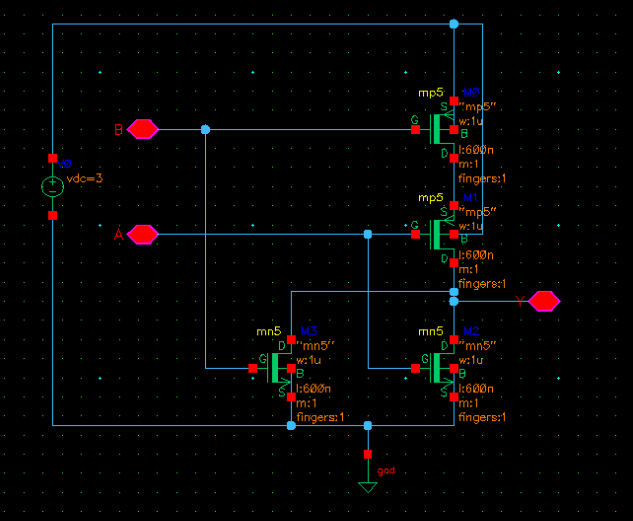

用晶体管自己搭建或非门,封装好再调用,该问题就可以解决
![](https://img-blog.csdnimg.cn/img_convert/61b51349336a7c3c83ac245de0b8eefc.png)
题主使用门电路创建sr触发器电路图如下:
欲在sr端加电压pulse验证sr输出特性,遇到以下报错:
显示输出不收敛
解决方法:
题主是直接调用ahdlLib中的或非门,是理想或非门,所以造成不收敛的问题
用晶体管自己搭建或非门,封装好再调用,该问题就可以解决
