WS2812智能灯带：通信协议、库函数与底层实现全解析

---

资料已免费上传：一个基于Arduino IDE和FastLED库开发的WS2812 programmable LED灯环（灯带）控制项目

---

一、WS2812通信协议与数据帧判断机制

WS2812（及SK6812等兼容芯片）采用独特的单线归零码协议。灯带上的每个灯珠都能自动识别数据流的开始与结束，其核心机制依赖于时序而非传统的起始位或地址码。

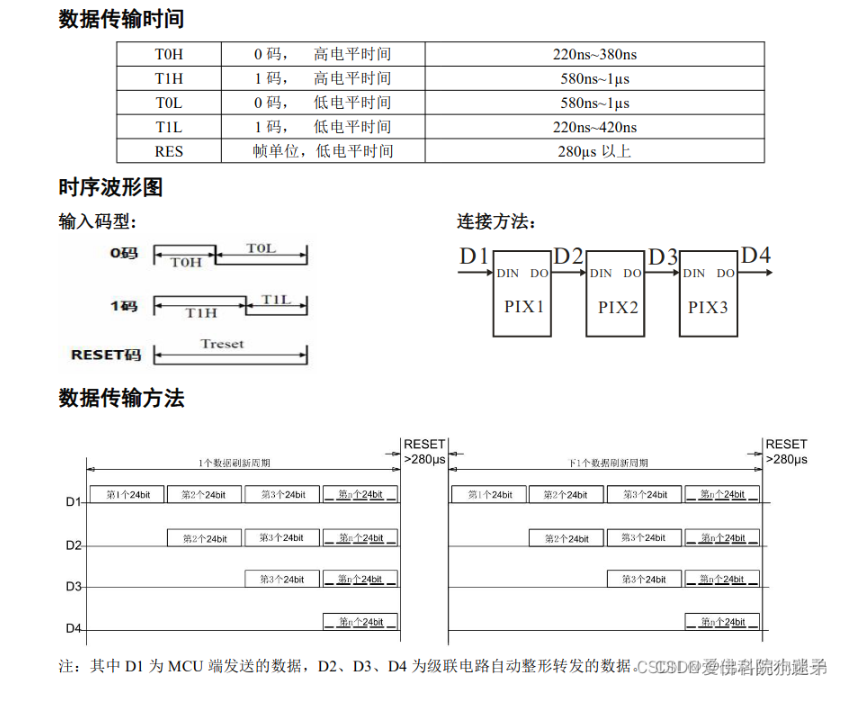

1. 基本通信时序

WS2812使用高电平的持续时间来区分数据0和1：

比特类型	高电平时间	低电平时间	总周期时间
码型 ‘0’	0.4µs (±150ns)	0.85µs (±150ns)	1.25µs
码型 ‘1’	0.8µs (±150ns)	0.45µs (±150ns)	1.25µs

每个LED需要接收24位数据（8位绿色 + 8位红色 + 8位蓝色，GRB顺序），传输速固定为800kHz。

2. 数据帧识别机制

WS2812通过检测复位信号来判断数据帧的开始和结束：

信号类型	电平状态	最小持续时间	功能作用
复位信号	低电平	50µs	标志数据帧开始/结束
数据信号	高低电平脉冲	见上表	传输实际数据

工作流程：

1. 控制器发送>50µs的低电平（复位信号）
2. 所有灯珠检测到此信号，准备接收数据
3. 控制器连续发送N×24个数据位
4. 每个灯珠提取前24位，转发后续数据
5. 控制器再次发送>50µs的低电平（复位信号）
6. 所有灯珠同步更新显示并准备下一帧接收

3. 灯珠数据处理机制

处理阶段	灯珠行为	数据流向
复位检测	准备接收数据	等待输入
数据接收	读取前24位存入缓冲区	提取自身数据
数据转发	将后续数据原样输出	向后传输
数据锁存	更新LED显示	完成刷新

二、CRGB数据结构与FastLED库

1. CRGB结构定义

CRGB是FastLED库定义的颜色数据结构，其简化定义如下：

struct CRGB {
    union {
        struct {
            uint8_t r;  // 红色分量 (0-255)
            uint8_t g;  // 绿色分量 (0-255)
            uint8_t b;  // 蓝色分量 (0-255)
        };
        uint8_t raw[3]; // 原始字节数组访问
    };
    // 构造函数和方法...
};

2. 库选择对比

特性维度	Adafruit_NeoPixel	FastLED
学习曲线	简单直观	中等复杂度
功能丰富度	基础控制	高级效果和动画
性能表现	一般	高度优化
内存占用	较小	稍大
颜色表示	32位整数	CRGB结构体
预定义颜色	有限	丰富
特殊效果	需手动实现	内置支持

3. fill_solid函数详解

fill_solid是FastLED提供的高效填充函数：

函数原型：

void fill_solid(struct CRGB* leds, int numToFill, const struct CRGB& color);

参数说明：

参数	类型	说明
leds	CRGB*	LED数组指针
numToFill	int	要填充的LED数量
color	const CRGB&	填充颜色（引用）

等效实现：

// fill_solid 的等效手动实现
void manual_fill_solid(CRGB* leds, int numLeds, const CRGB& color) {
    for(int i = 0; i < numLeds; i++) {
        leds[i] = color;
    }
}

三、FastLED.show()的底层实现原理

1. 函数执行流程

步骤	操作	目的
1	禁用中断	保证时序精确性
2	颜色空间转换	RGB→GRB格式转换
3	比特流生成	生成符合WS2812时序的信号
4	数据发送	通过IO口输出数据
5	复位信号发送	标志数据传输结束
6	启用中断	恢复系统正常响应

2. 时序生成优化技术

优化技术	实现方式	性能提升
端口寄存器操作	`PORTD	= (1 << PD6)`
内联汇编	asm volatile ("nop\n nop")	精确时钟周期控制
查表法	预计算时序值	减少实时计算开销
循环展开	手动展开循环	减少循环控制开销

3. 数据格式详解

每个LED的24位数据格式：

比特位置	23-16	15-8	7-0
颜色分量	Green	Red	Blue
数据示例(红色)	00000000	11111111	00000000

4. 性能影响因素

因素	影响程度	说明
LED数量	线性影响	数据量成正比增长
处理器频率	直接影响	决定最高刷新速率
中断处理	关键影响	需要短暂禁用中断
代码优化	显著影响	汇编优化可提升3-5倍性能

四、实际应用建议

1. 开发库选择指南

应用场景	推荐库	理由
简单灯光控制	Adafruit_NeoPixel	简单易用，资源占用少
复杂动画效果	FastLED	功能丰富，性能优化
教学演示	两者皆可	根据学生基础选择
生产环境	FastLED	稳定性和性能更好

2. 性能优化建议

优化措施	效果	实现难度
减少show()调用频率	降低CPU占用	简单
使用局部刷新	减少数据量	中等
预计算动画帧	减少实时计算	复杂
选择合适MCU	提升处理能力	硬件相关

3. 常见问题排查

问题现象	可能原因	解决方案
LED显示乱码	时序被中断干扰	检查中断禁用逻辑
颜色不正确	GRB/RGB顺序错误	检查颜色格式设置
部分LED不亮	复位信号不足	确保>50µs低电平
刷新闪烁	show()调用间隔不稳定	优化主循环时序

总结

WS2812智能灯带通过精确的时序协议实现数据通信，FastLED库通过高度优化的底层代码为开发者提供了友好的编程接口。CRGB结构体和相关函数封装了复杂的底层操作，使开发者能够专注于创意实现而非硬件细节。

理解底层机制有助于更好地使用这些库函数，并在遇到问题时能够快速定位和解决。无论是简单的灯光控制还是复杂的动画效果，选择合适的工具和理解其工作原理都是成功的关键。
