前言
Starlink终端是SpaceX推出的卫星互联网终端设备，它的目的是为了提供高速、低延迟的卫星互联网服务。该终端设备采用了一种平板天线设计，可以自动搜索、跟踪并连接卫星信号，同时还具有数据处理、无线网络传输等多种功能。在
Starlink 卫星互联网系统中，用户设备端采用了专门设计的 UE 终端，可以实现与卫星网络的连接和通信。为了更好地了解 Starlink UE
终端的工作原理和内部结构，我们对其进行了固件进行了逆向分析。
本文将分享 Starlink UE 终端的硬件和软件架构，Starlink固件的逆向方法以及其相关的通信协议和安全机制。希望通过这篇文章，为大家提供有关
Starlink UE 终端的详细信息和技术参考，以促进更广泛的技术交流和研究。
地面站卫星天线
一、Starlink终端介绍
- 本文在下面USA 2022 年Blackhat议题Glitched on Earth by Humans: A Black-Box Security Evaluation of the SpaceX Starlink User Terminal的基础上展开对 Starlink终端的安全分析。
该议题的PDF下载连接如下，也可从文末获取：
https://i.blackhat.com/USA-22/Wednesday/US-22-Wouters-Glitched-On-Earth.pdf
图1-1 StarLink 卫星通信地面段和空间段
- 通过对设备拆解后发现，发现硬件终端设备开放了UART硬件端口。
串口在安全调试和攻击硬件设备中的作用很大，因为串口可以直接与硬件设备进行通信，从而获得对硬件设备的控制和访问权限。在安全调试中，串口可以被用于硬件设备的调试和故障排除。通过串口可以直接获取硬件设备的运行状态和数据，从而帮助调试人员发现问题和解决问题。
而在攻击硬件设备中，攻击者可以通过串口进行非法访问和控制硬件设备，从而实现恶意操作。攻击者可以通过串口获取硬件设备的敏感数据、修改设备的配置参数、执行恶意代码等，从而导致设备失效、数据泄漏等安全问题。
图1-2 StarLink 终端串口终端
- 通过进一步分析，发现设备的eMMC芯片，预留了测试点，通过测试点，可以对eMMC中存放的固件进行提取。为了在线读取eMMC芯片，需要识别时钟(CLK)、命令(CMD)和数据0(D0)信号。通常，这些信号通过测试点进行连接。
通过对StarLink主SoC上方的10个测试点进行识别和捕获，可以识别出所需的信号。其中CLK信号是唯一的重复信号，CMD是时钟开始切换后第一个激活的信号，D0是发送数据的第一条数据线。在实际操作中，需要使用逻辑分析器等工具进行信号捕获。

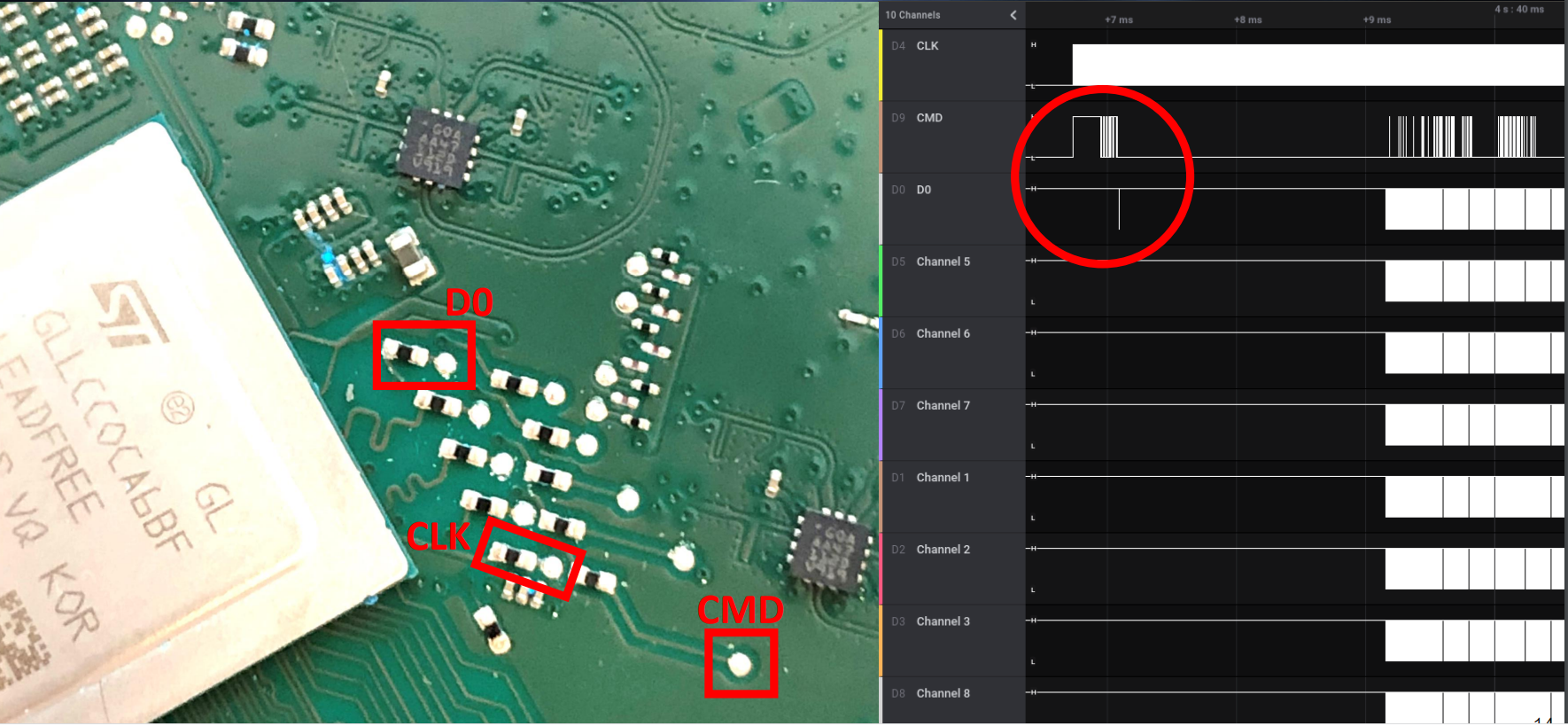

图1-3 StarLink eMMC芯数据时序
- 提取eMMC固件的具体方法和步骤因设备型号和测试点位置的不同而异，通常需要使用专业的测试设备和软件。不同的测试设备和软件可能需要不同的连接线，但通常需要以下三根线：
CLK（时钟线）：负责提供时钟信号，用于同步数据传输。
CMD线（状态线）：负责指示当前测试设备处于何种状态，例如测试、读取或写入。
D0线（数据输入线）：负责传输数据输入信号，用于向测试设备发送指令或数据。

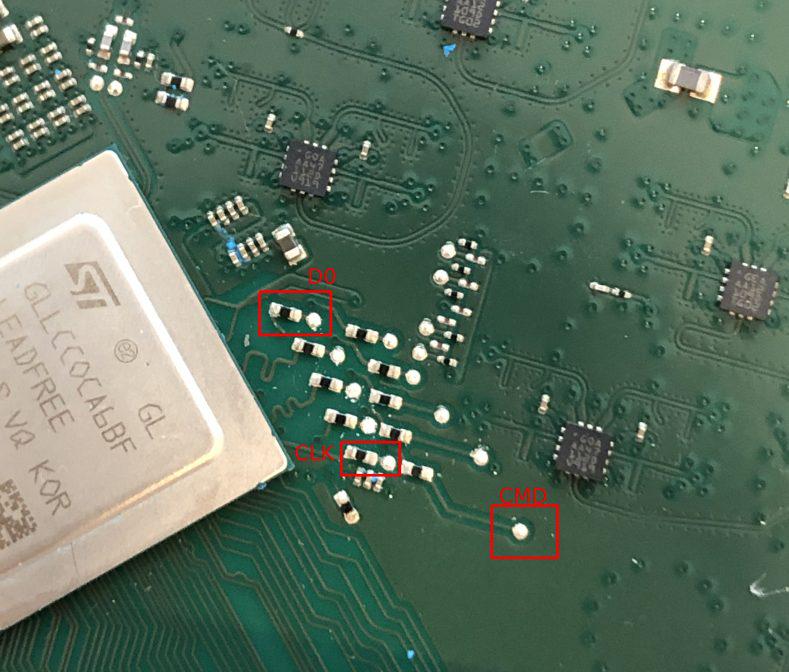

图1-4 StarLink eMMC测试点
- 然后利用eMMC读卡器设备即可对StarLink固件进行提取。

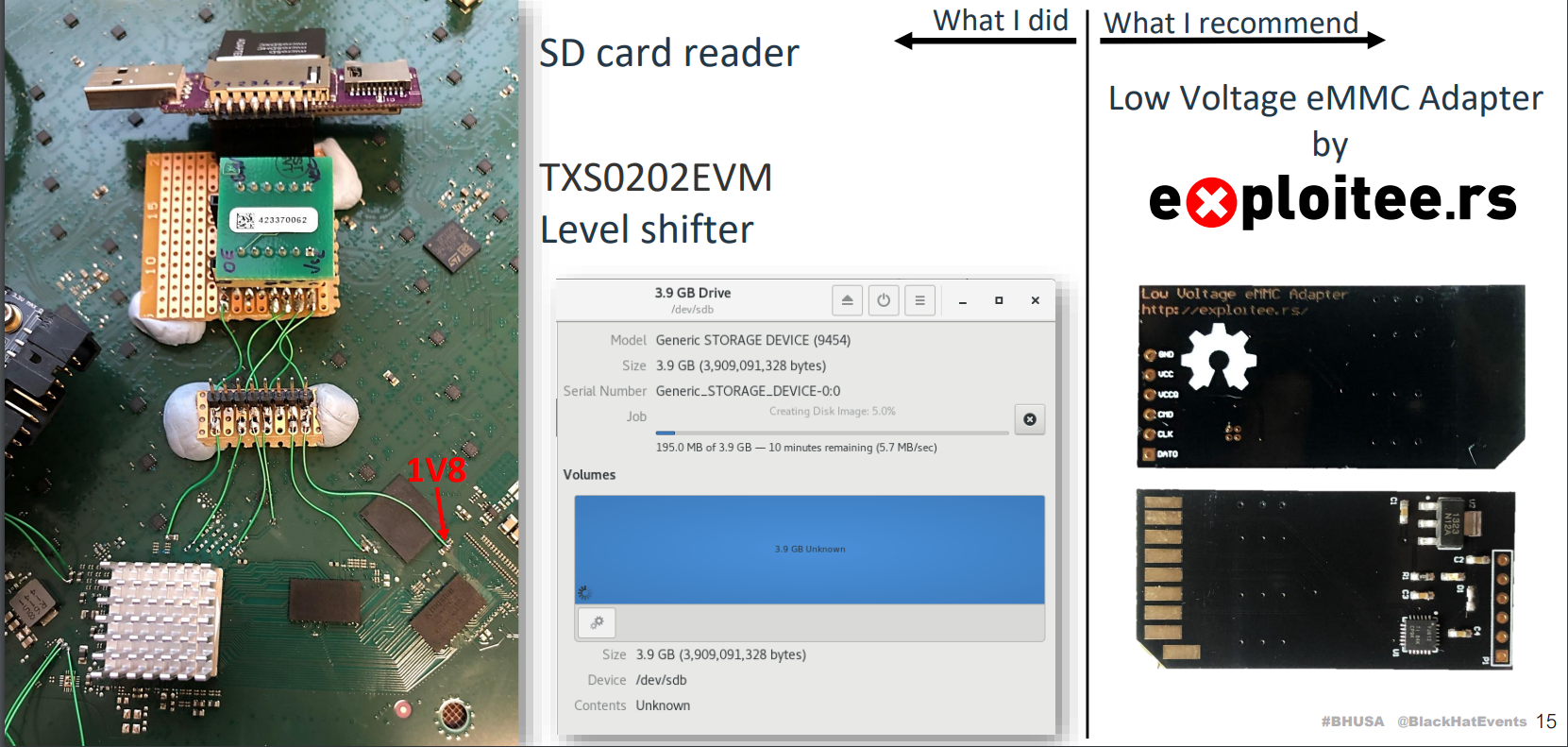

图1-5 StarLink eMMC固件提取
二、Starlink终端固件逆向及终端提权
-
固件提取后，便可以利用binwalk的Starlink的固件进行逆向分析。
-
通过对Starlink固件文件分析发现，Starlink在启动后会通过对变量is_production_hardware进行代码校验，如果is_production_hardware=0，系统则会进入开发者模式。
同时发现，系统在打印输出Development login
enable后，大约2.3S然后再输出no，所以这中间的代码执行，就是执行的is_production_hardware是否为0的代码校验。

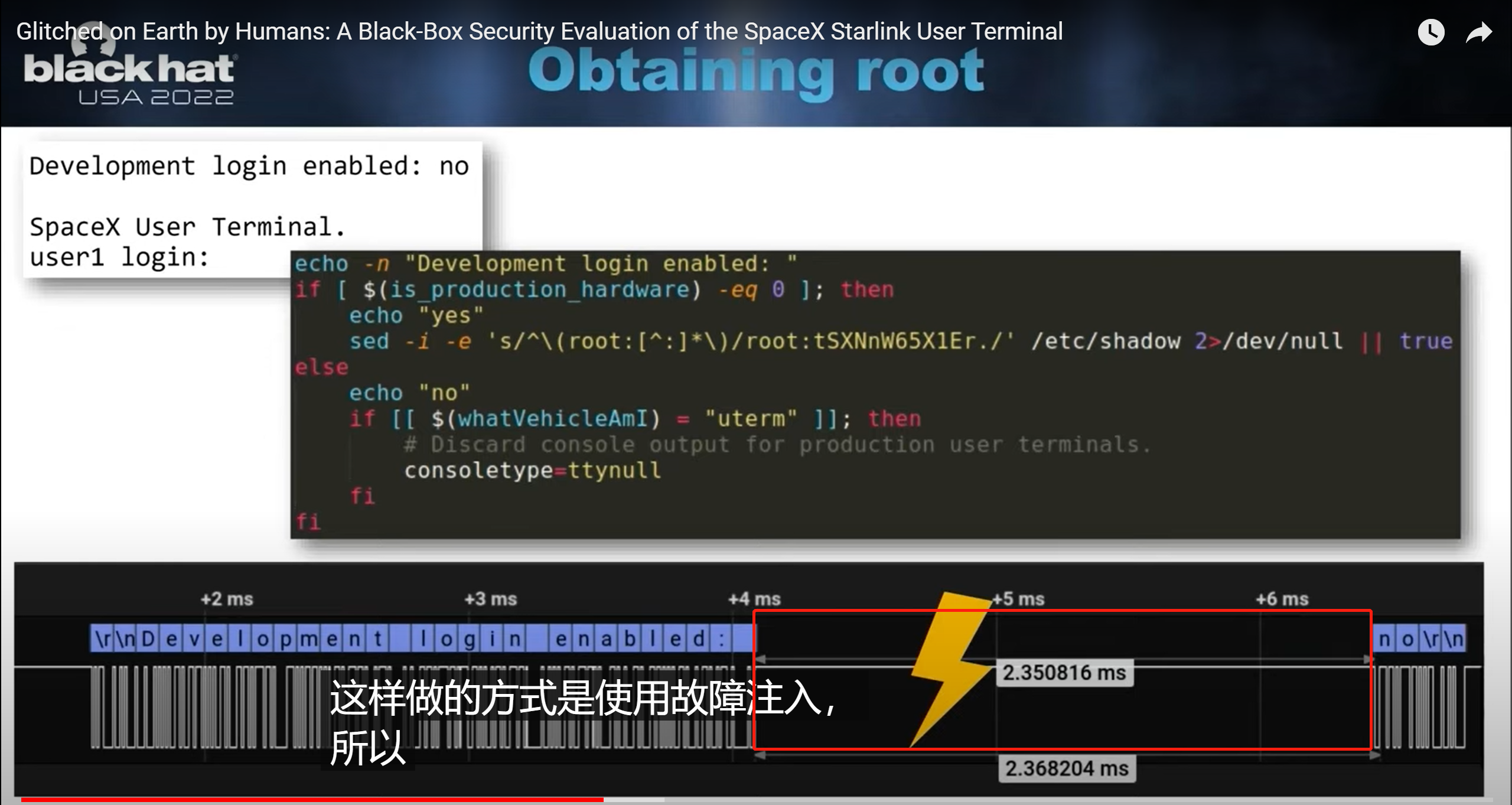

图2-1 StarLink 开发者模式校验
- 于是可得出安全猜想，在is_production_hardware是否为0的代码校验的过程中进行电源毛刺注入，有可能引起代码逻辑运行异常，进入开发者root模式shell。

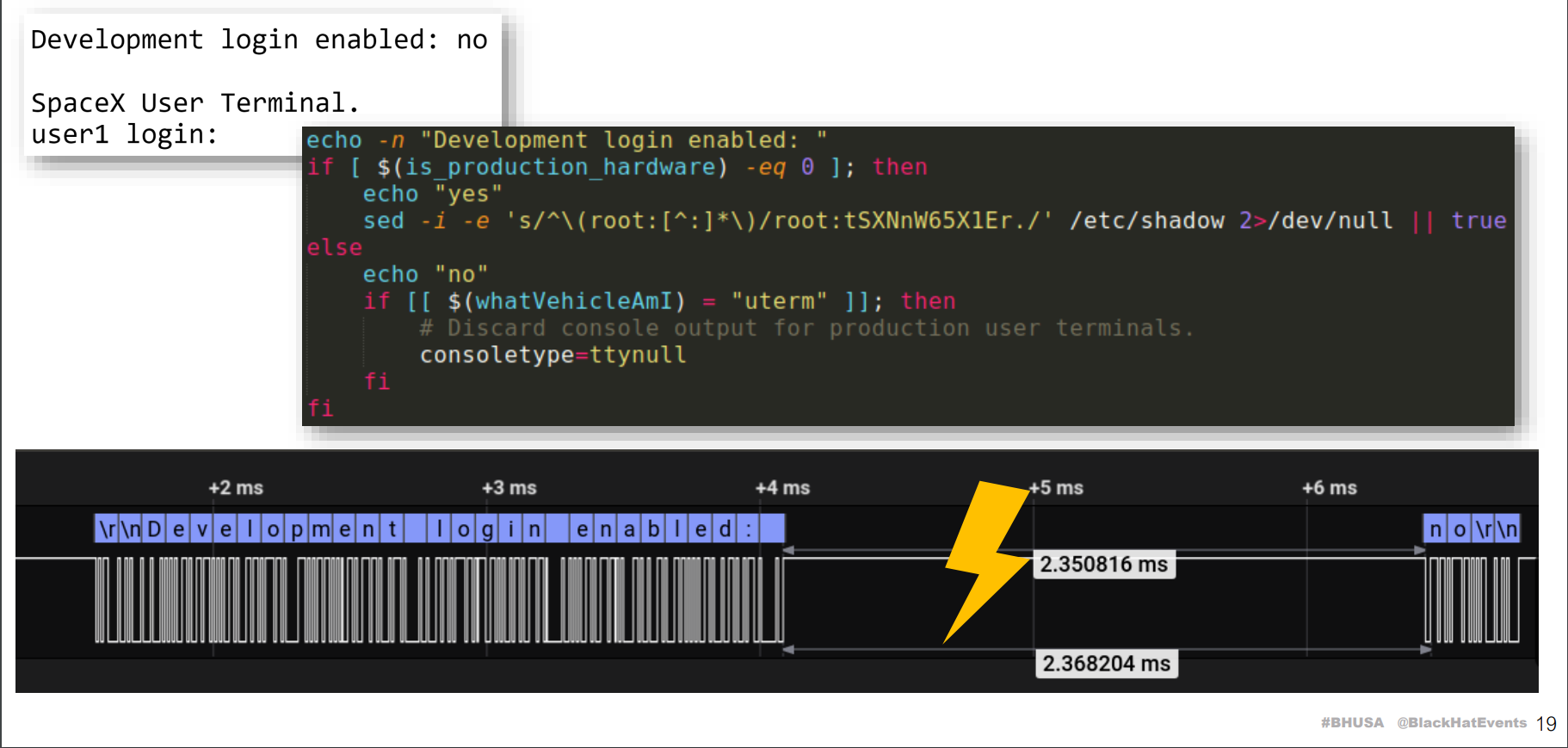

图2-2 StarLink 开发者模式校验电源毛刺注入
- 通过ChipWhisperer进行电源侧信道攻击测试，发现经过多次试验后，可成功绕过is_production_hardware是否为0的代码校验过程，进而获取开发者root shell。
ChipWhisperer是一种开源硬件和软件平台，主要用于侧信道攻击和安全评估等领域。通过ChipWhisperer，可以进行低功耗设备的攻击和安全分析，包括使用电磁辐射分析（Electromagnetic
Analysis，EMA）和功耗分析（Power Analysis，PA）等技术来破解密码和获取设备的敏感信息。通过ChipWhisperer平台，安全研究人员可以进行侧信道攻击和安全分析等操作，以测试设备的安全性和可靠性，并提出改进建议和安全措施，以保障设备的安全性和保密性。
图2-3 StarLink ChipWhisperer电源侧信道攻击
- 另外，在Glitched on Earth by Humans:A Black-Box Security Evaluation of the SpaceX Starlink User Terminal中，同时介绍了绕过uboot安全启动的方法。
图2-4 Uboot安全启动流程
- 作者利用其开发的硬件设备，成功实现了Uboot安全启动流程的绕过机制。
图2-5 Uboot安全Hack工具
三、Starlink终端固件逆向总结
1. 本文主要介绍了 SpaceX 推出的 Starlink
终端设备的硬件固件安全分析方法，以及其相关的通信协议和安全机制。通过对终端设备的拆解和逆向分析，发现该设备开放了 UART
硬件端口，可以通过串口进行安全调试和攻击。同时，该设备的 eMMC 芯片预留了测试点，可以通过测试点提取存放在其中的固件。本文还介绍了利用
ChipWhisperer 进行电源侧信道攻击的测试，以绕过设备的代码校验过程并获取开发者 root shell。
2. 本文所提到的固件及相关资料可从下面连接获取:
https://github.com/MasterTaiBai/Sat-Hacking
Sat-Hacking愿景：成为一名合格的卫星黑客需要长时间的学习和实践。只有通过持续的努力，掌握各种卫星安全知识和技能，才能真正成为一个专业的卫星白帽子。
在此祝愿安全爱好者及从业人员都能够取得成功，实现自己的梦想，为网络安全贡献自己的力量！
