1.什么是Zigbee

Zigbee是一种低功耗、低数据传输速率的无线通信技术，通常用于构建自动化控制和传感器网络。它在许多物联网（IoT）应用中广泛使用，如智能家居、工业控制和医疗保健。

以下是一些关于Zigbee的重要概念和原理：

1. 网络拓扑：

   • Zigbee网络通常采用星型、树状或网状拓扑结构。
   • 星型网络中，所有设备都直接连接到一个中心节点（通常是协调器）。
   • 树状网络中，设备通过一个或多个路由器连接到一个协调器。
   • 网状网络中，设备可以通过多个路由器相互连接，形成多跳路径。

2. 协调器（Coordinator）：

   • Zigbee网络中的协调器是网络的管理节点，负责协调网络中的设备。
   • 协调器通常负责启动和管理网络，分配网络地址，以及处理数据传输。

3. 路由器（Router）：

   • Zigbee网络中的路由器可以转发数据包，帮助构建多跳通信路径。
   • 路由器可以增强网络覆盖范围和稳定性。

4. 终端设备（End Device）：

   • 终端设备是Zigbee网络中的最终节点，通常是传感器、执行器或其他控制设备。
   • 终端设备通常具有较低的功耗要求，可以进入休眠模式以延长电池寿命。

5. Zigbee协议栈：

   • Zigbee协议栈分为物理层（PHY）、介质访问控制层（MAC）、网络层（NWK）、应用层（APL）和应用支持子层（APS）。
   • 物理层和MAC层定义了Zigbee的无线通信规范。
   • 网络层负责路由和地址分配。
   • 应用层定义了应用层协议和数据格式。

6. 安全性：

   • Zigbee网络支持多种安全功能，如加密、认证和密钥管理，以保护数据传输的安全性。

7. 应用场景：

   • Zigbee技术在智能家居中用于控制灯光、温度、安全系统等。
   • 在工业领域，Zigbee可以用于监控和控制工厂设备。
   • 在医疗保健领域，Zigbee可用于远程监测患者健康状况。

以上是关于Zigbee的基本概念和原理，如果你有任何具体的问题或需要进一步了解的地方，请随时提出。

2.Zigbee原理图

1. 协调器（Coordinator）：

   • 协调器是Zigbee网络中的核心节点，负责管理整个网络。
   • 它负责启动网络、分配地址、协调通信以及管理网络中的路由器和终端设备。
   • 在星型拓扑结构中，所有其他设备都直接连接到协调器。

2. 路由器（Router）：

   • 路由器是Zigbee网络中的中间节点，负责转发数据包并构建多跳通信路径。
   • 它们可以增强网络的覆盖范围和稳定性，允许设备在距离较远的情况下进行通信。
   • 路由器之间可以相互连接，形成多跳路径，从而实现设备之间的通信。

3. 终端设备（End Device）：

   • 终端设备是Zigbee网络中的最终节点，通常是传感器、执行器或其他控制设备。
   • 它们通常具有较低的功耗要求，可以进入休眠模式以延长电池寿命。
   • 终端设备通过路由器与协调器进行通信，而路由器负责中继数据传输。

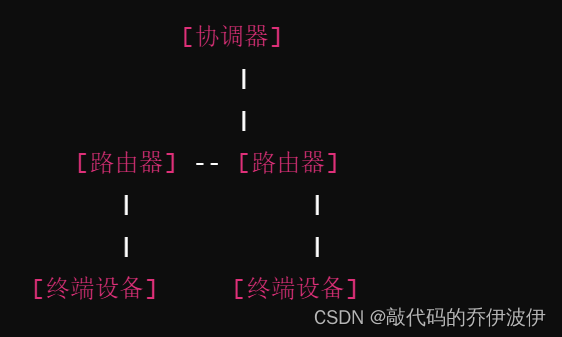

在原理图中，协调器位于网络的顶部，路由器连接到协调器形成多跳路径，而终端设备连接到路由器。这种网状拓扑结构具有良好的稳定性和灵活性，允许设备之间进行可靠的通信，即使某些设备之间存在障碍或距离较远也可以通过其他路由器进行通信。

3.zigbee的传输范围和传输速度

Zigbee的传输范围和传输速度取决于许多因素，包括频率、功率、网络拓扑、环境条件等。以下是一般情况下的概述：

1. 传输范围：

   • Zigbee通常操作在2.4 GHz频段，传输范围在典型情况下大约为10到100米。
   • 传输范围受到环境因素的影响，如障碍物、信号干扰等，可能会有所减少。

2. 传输速度：

   • Zigbee的标准速率通常在250 kbps（千比特每秒），但也可以支持更高速率的传输，如1 Mbps（兆比特每秒）。
   • 实际传输速率取决于网络负载、信道状况和数据包大小等因素。

需要注意的是，Zigbee的设计目标并不是高速数据传输，而是低功耗和可靠性。因此，它在低数据速率和较长传输范围方面表现出色，适用于物联网设备和传感器网络等应用场景。
