使用QT可视化设计对话框详细步骤与代码

一、创建对话框基本步骤

• 创建并初始化子窗口部件
• 把子窗口部件放到布局中
• 设置tab键顺序
• 建立信号-槽之间的连接
• 实现对话框中的自定义槽

首先前面三步在这里是通过ui文件里面直接进行的，剩下两步则是通过代码来实现

二、项目创建详细步骤

创建新项目

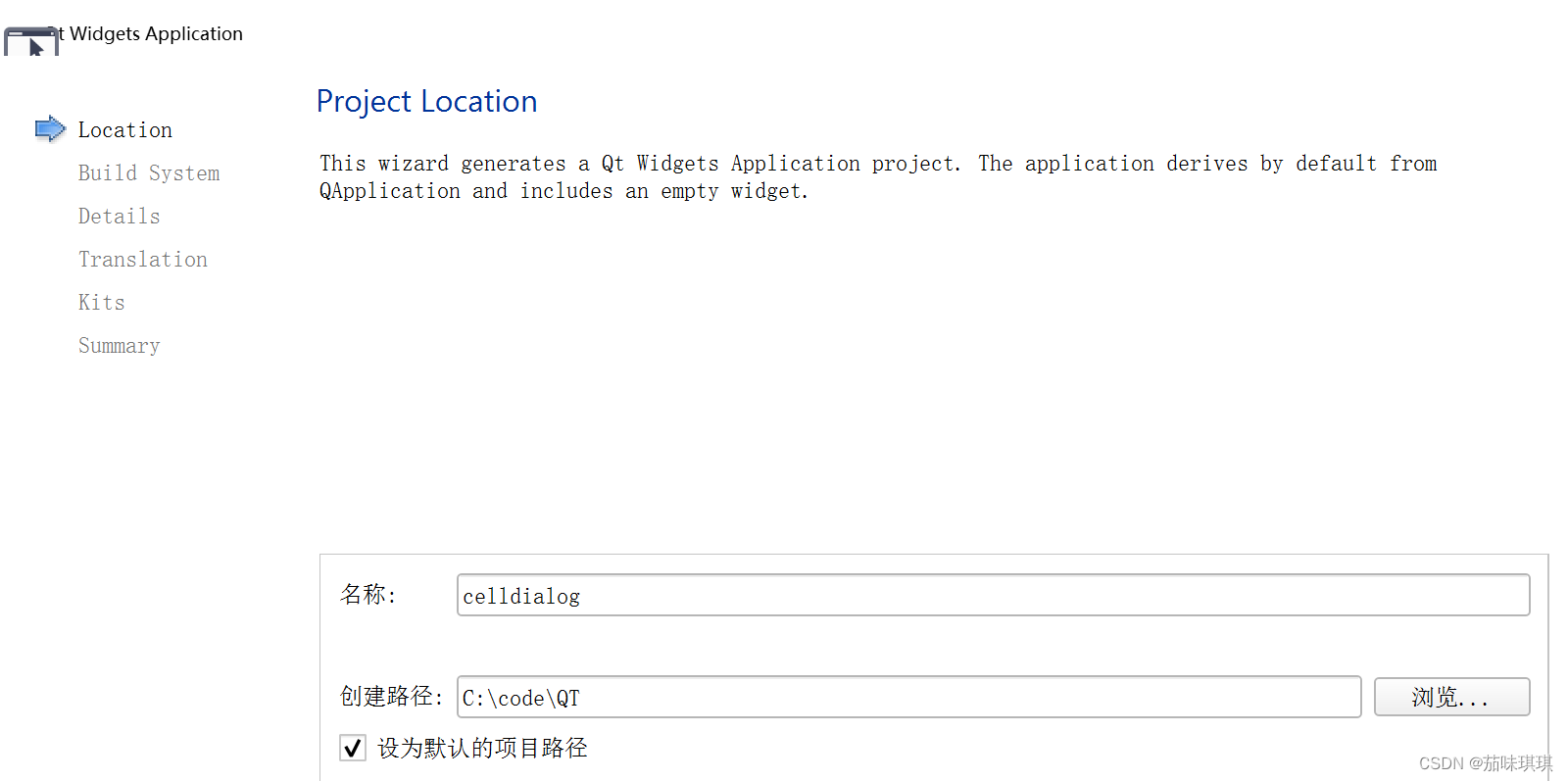

为项目命名

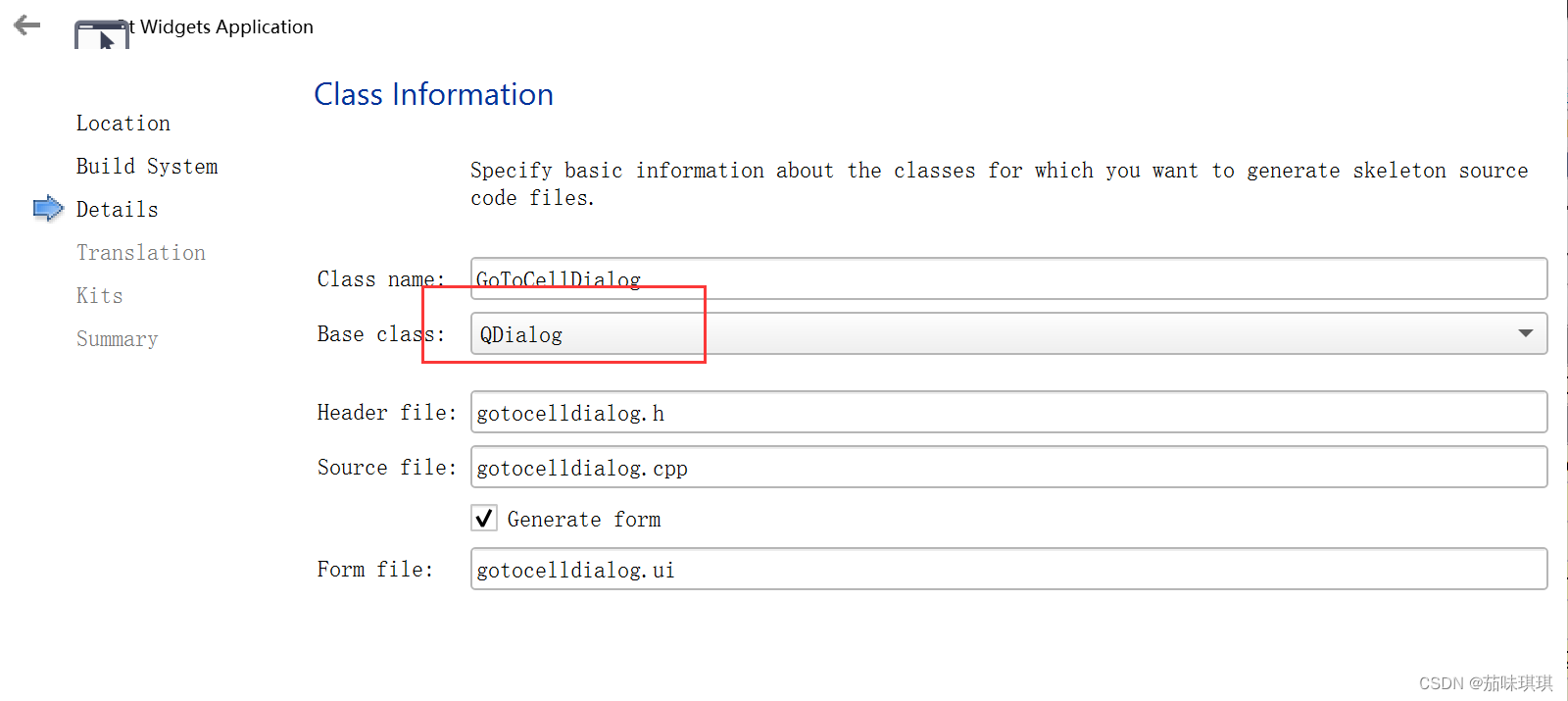

 为类起名并选择基类为QDialog

【如果这里没有选择QDialog而是选择默认的QMainWindow的话会导致后面运行的时候setupUi函数报错】

三、ui可视化对话框界面设计实现详细步骤

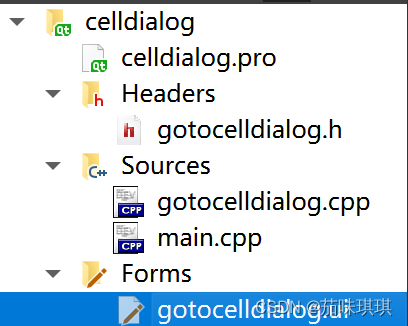

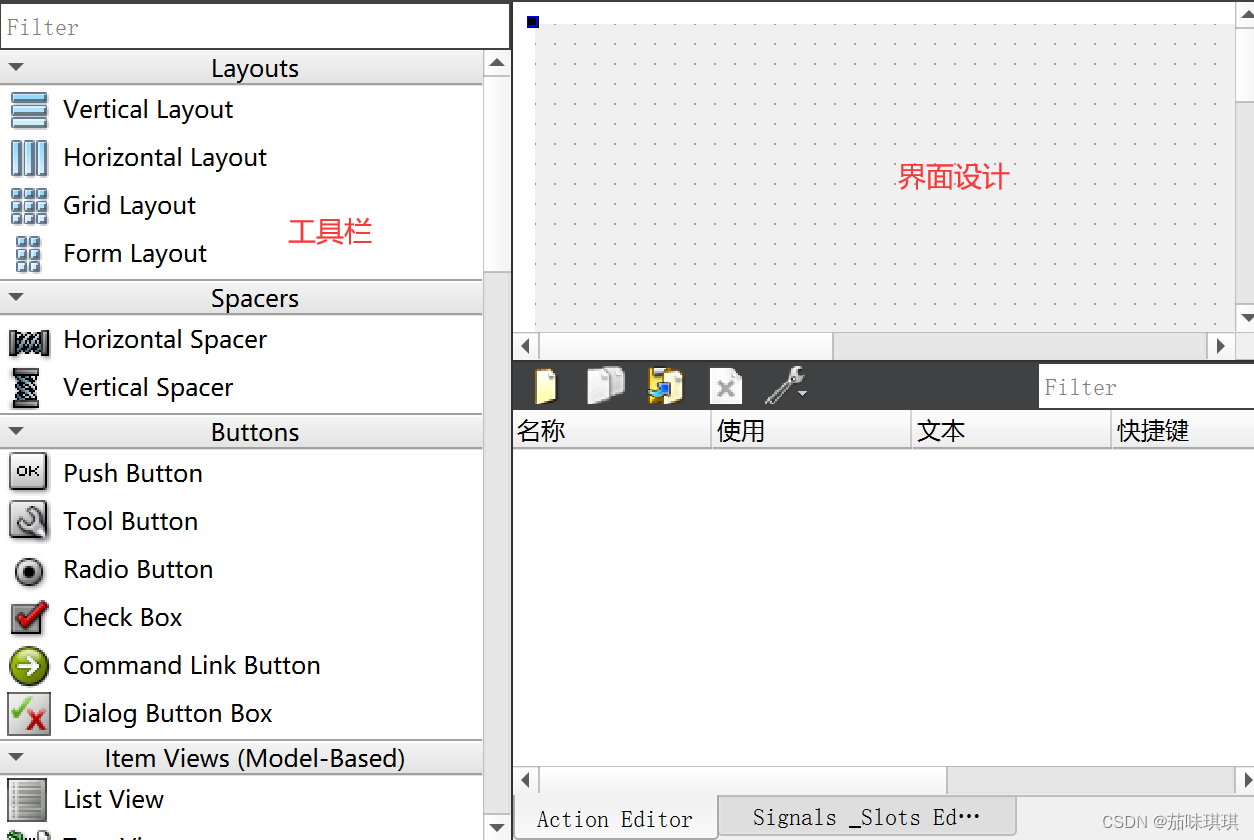

双击 gotocelldialog.ui文件打开设计界面，左侧为工具栏，右侧则是进行设计的界面，只需要将左侧的部件拖拽到界面即可实现

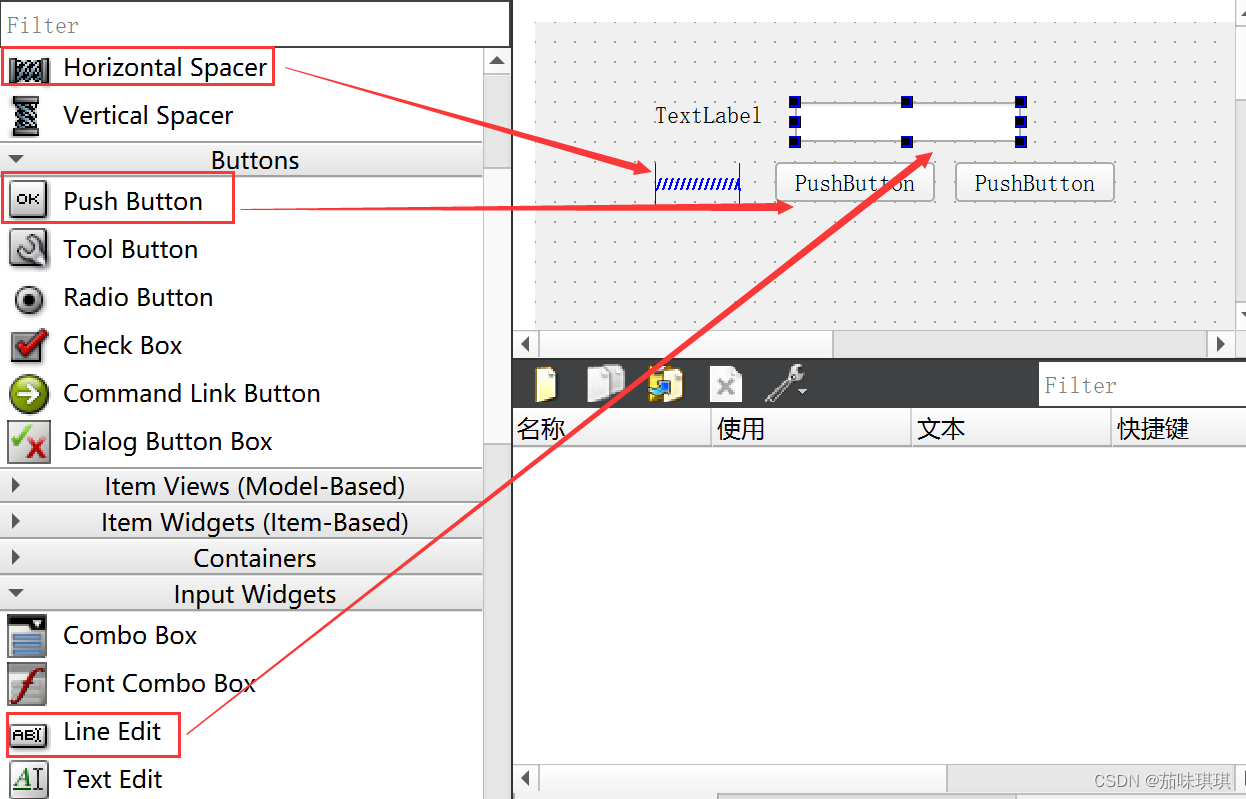

先拖拽一个标签、一个行编辑器、一个水平分隔符和两个按钮到界面上

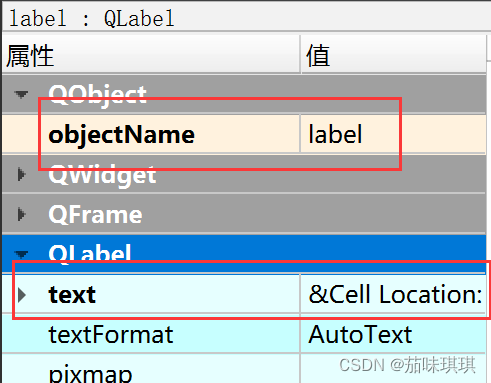

然后修改Lable部件的text为——&Cell Location:

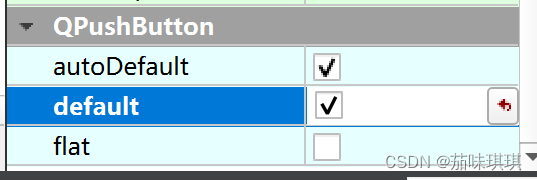

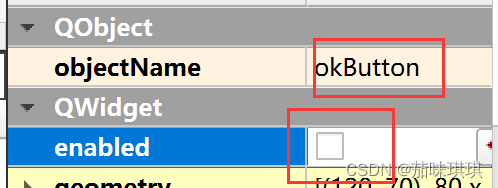

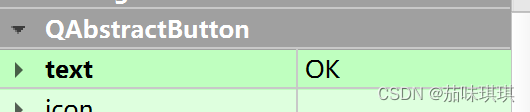

修改第一个按钮的属性，将其text改为——OK，其objectName改为——okButton，其enable属性改为false，其default属性改为——true

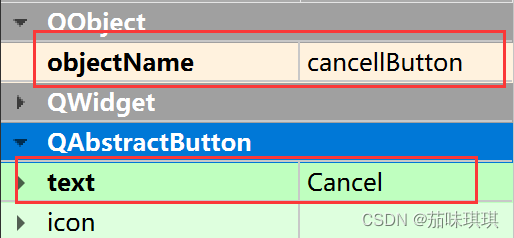

修改第二个按钮的属性，将其text改为——Cancel，其objectName改为——cancelButton

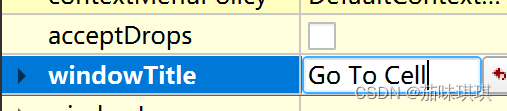

修改整个窗体的标题与名字——点击空白部分，然后看属性部分

到这里部件属性设置完成

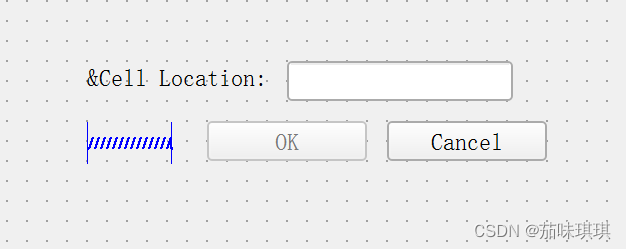

此时界面显示如下：

接下来就是对部件进行绑定还有对布局进行设计

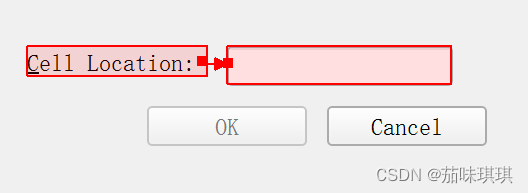

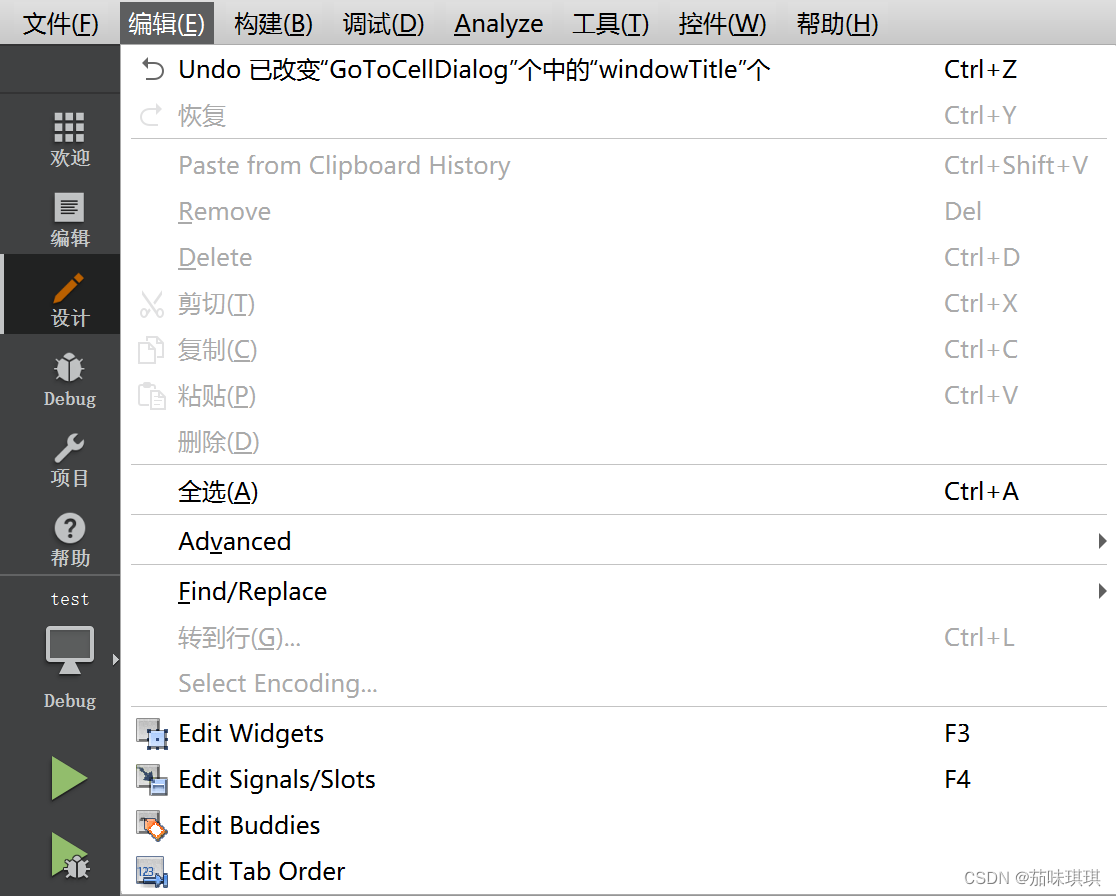

将lable部件与lineEdit部件绑定，点击左上角“编辑”——选择“Edit Buddies”——单击Lable然后将红色箭头与lineEdit连接起来——点击左上角“编辑”——选择“Edit Widget”即可

对布局进行设计

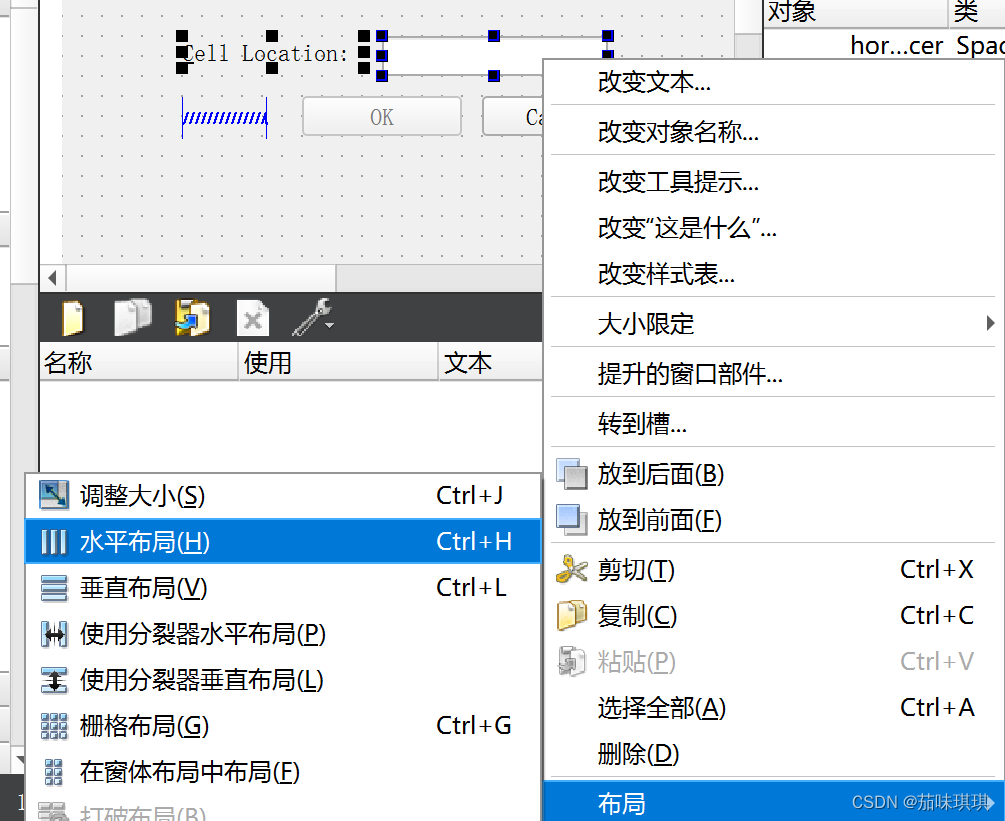

同时选中label还有lineEdit——鼠标右键——布局——水平布局

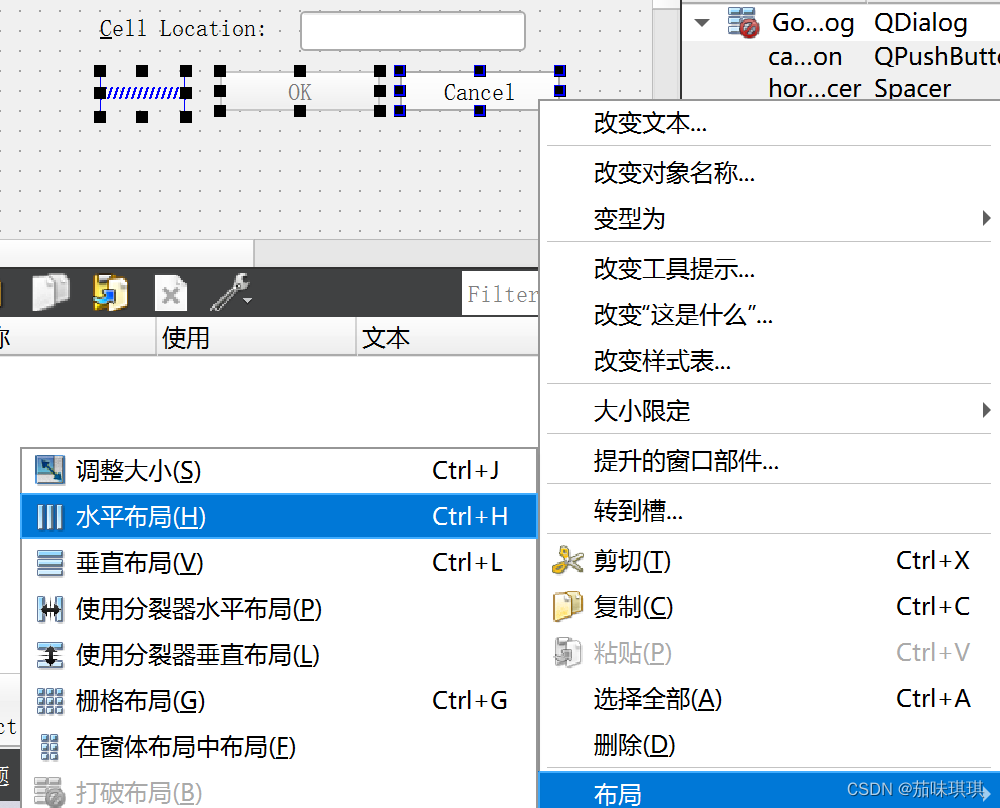

同时选中下面三个部件——鼠标右键——布局——水平布局

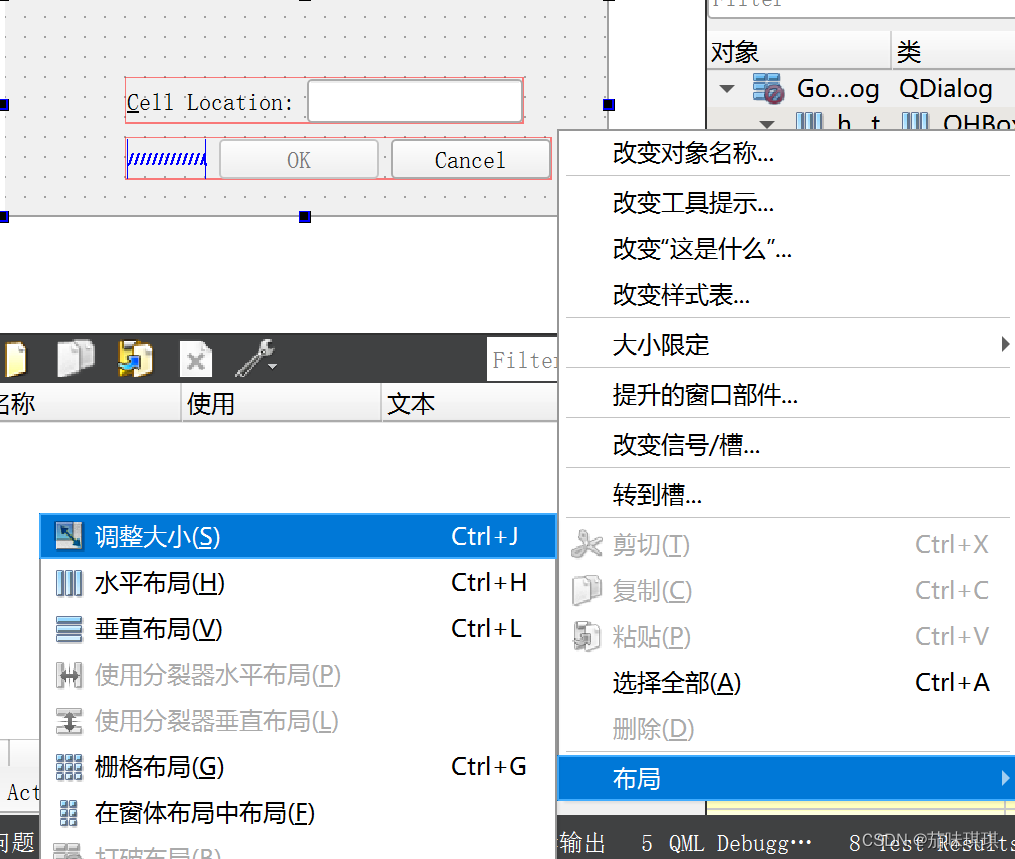

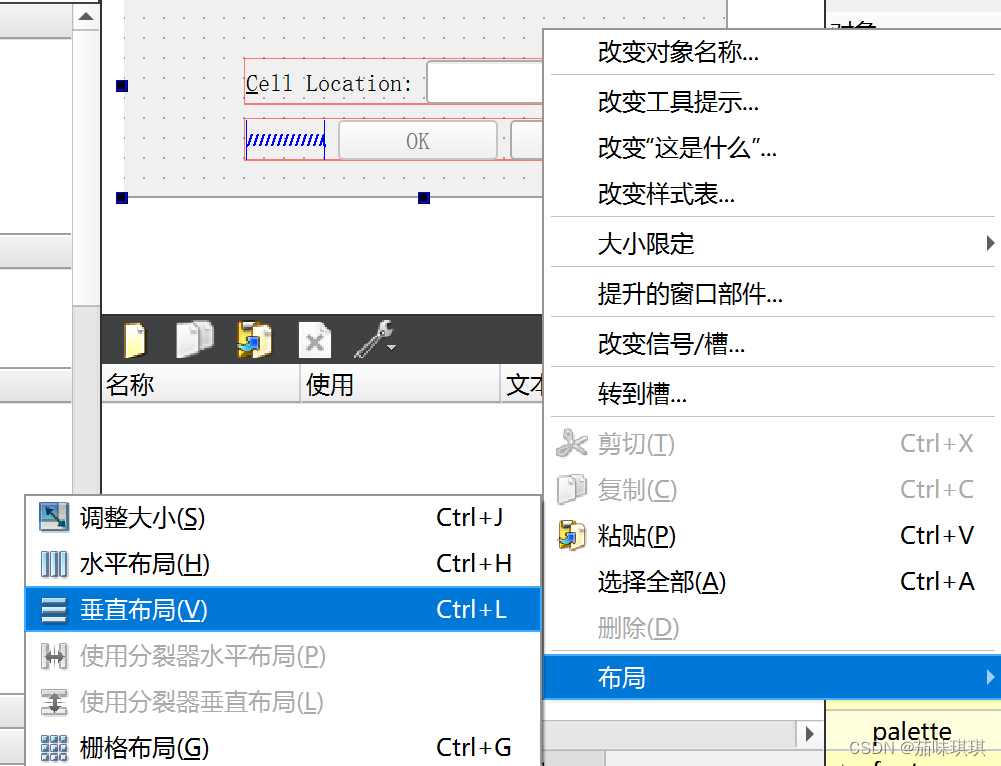

选择窗体中的空白——鼠标右键——布局——调整大小——调整成自己想要的大小——选择窗体中空白——鼠标右键——布局——垂直布局

布局设计完成结果如下：



设置Tab键顺序

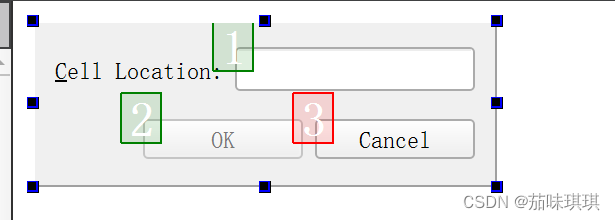

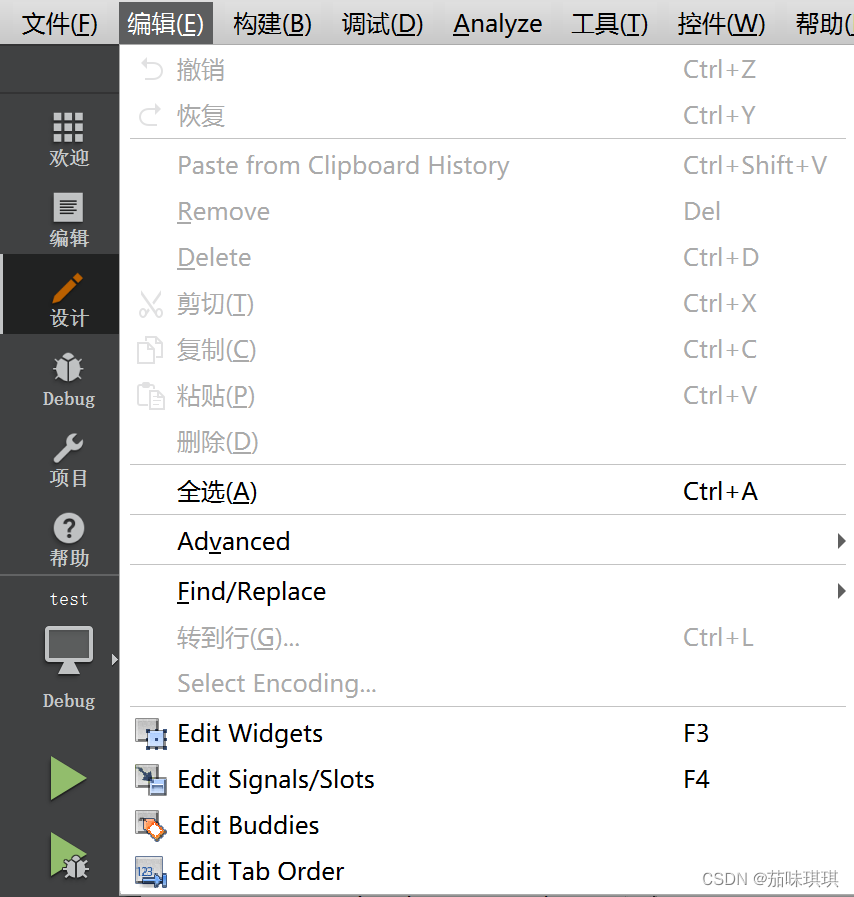

点击左上角“编辑”——选择“Edit Tab Order”——根据所想顺序进行选择即可

四、对话框实现

①初始实现——使用在ui中设计的窗体、创建QDialog对象、将对象传递给窗体、运行

只需要在main.cpp文件内对代码进行书写

#include "gotocelldialog.h"

#include <QApplication>
#include<QDialog>
#include"ui_gotocelldialog.h"


int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    //定义窗体、创建QDialog对象、将对象传递给窗体【对话框能展示，但功能没有实现】
    Ui::GoToCellDialog ui;//定义该窗体
    QDialog *dialog=new QDialog;//创建一个QDialog对象
    ui.setupUi(dialog);//把QDialog对象传递给setupUi函数
    dialog->show()
    return a.exec();
}

此时会显示前面所设计的界面，但是按钮功能与行编辑器的限制都没有实现

②进阶实现——定义新类继承Ui初始化的GoToCellDialog类还有QDialog并利用信号-槽实现功能

 gotocelldialog.h 代码【新类定义】

#ifndef GOTOCELLDIALOG_H
#define GOTOCELLDIALOG_H

#include<QDialog>
#include"ui_gotocelldialog.h"

//创建一个新类，让此类同时从QDialog和Ui::GoToCellDialog中继承出来，并且实现前面所涉及的窗体中所需要实现的功能
class GoToCellDialog : public QDialog,public Ui::GoToCellDialog
{
    Q_OBJECT

public:
    GoToCellDialog(QWidget *parent = nullptr);//构造函数
    ~GoToCellDialog();//析构函数
private slots:
    void on_lineEdit_textChange();//实现对OK按钮的启用/禁用
private:
    Ui::GoToCellDialog *ui;
};
#endif // GOTOCELLDIALOG_H

gotocelldialog.cpp 代码【信号与槽绑定与实现】

#include<QtGui>
#include "gotocelldialog.h"

//构造函数的实现
GoToCellDialog::GoToCellDialog(QWidget *parent)
    : QDialog(parent)
{
    setupUi(this);//初始化窗体

    //设置一个检验器来限制输入的范围  QRegExpValidator内置检验器后面带一个正则表达式
    QRegExp regExp("[A-Za-z][1-9][0-9]{0,2}");//正则表达式
    //允许一个大写/小写字母，后面跟着一个范围为1-9的数字，后面再跟一个0个、1个或者2个0-9的数字
    lineEdit->setValidator(new QRegExpValidator(regExp,this));

    //第一个connect已经通过setupUi自动建立了
    //因为setupUi()函数会自动将那些符合on_objectName_signalName()命名惯例的任意槽与其相应的objectName的signalName()信号连接到一起
    //connect(lineEdit,SIGNAL(textChange(const QString &)),this,SLOT(on_lineEdit_textChange()));
    //accept()槽是QDialog的，其可以将对话框返回的结果变量设置为QDialog::Accept(其值等于1)
    connect(okButton,SIGNAL(clicked()),this,SLOT(accept()));//当点击OK按钮时，触发accept()槽
    //reject()槽是QDialog的，其可以将对话框的值设置为QDialog::Reject(其值等于0)
    connect(cancelButton,SIGNAL(clicked()),this,SLOT(reject()));//当点击Cancel按钮时，触发reject()槽
    //可以利用对话框的结果变量判断用户是否单击了OK按钮
}

//实现对OK按钮的启用/禁用
void GoToCellDialog::on_lineEdit_textChange(){
    //根据行编辑器中是否包含了有效的单元格位置坐标，从而实现对OK按钮的启用或者禁用
    //hasAcceptableInput()用于判断行编辑器中内容的有效性  有效则禁用，无效则启用
    okButton->setEnabled(lineEdit->hasAcceptableInput());
}

GoToCellDialog::~GoToCellDialog()
{
    delete ui;
}

main.cpp 代码

#include "gotocelldialog.h"

#include <QApplication>
#include<QDialog>
#include"ui_gotocelldialog.h"


int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    //进阶想法——定义新类继承Ui初始化的类还有QDialog并利用信号-槽实现功能
    GoToCellDialog *dialog=new GoToCellDialog;
    dialog->show();
    return a.exec();
}

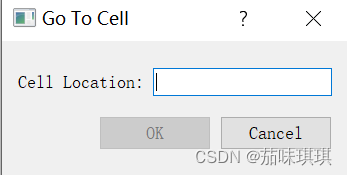

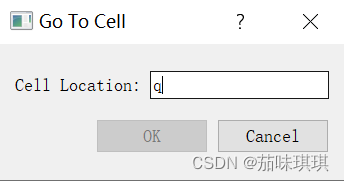

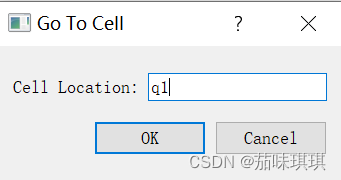

运行结果：

当行编辑器中的文字不符合输入规定时不允许输入且OK按钮禁用；当行编辑器中内容符合输入规定时OK按钮启用
