STM32F407控制SK9822灯珠驱动

0.定义

#define sk9822_CLK PBout(5)
#define sk9822_DAT PBout(6)

1.初始化

void sk9822_init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

	GPIO_InitStruct.GPIO_Pin   = GPIO_Pin_5 | GPIO_Pin_6;
	GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStruct.GPIO_PuPd  = GPIO_PuPd_UP;

	GPIO_Init(GPIOB, &GPIO_InitStruct);

	sk9822_CLK = 1;
}

2.发送数据

void send_data_sk9822(u32 data)
{
	u8 i = 0;

	sk9822_CLK = 1;
	delay_us(1);

	for (i = 0; i < 32; i++)
	{
		sk9822_CLK = 0;
		delay_us(1);

		sk9822_DAT = data>>(31-i) & 0x01;
		delay_us(1);

		sk9822_CLK = 1;
		delay_us(1);
	}
}

3.帧头

void led_send_start(void)
{
	send_data_sk9822(0x00000000);
}

4.帧尾

void led_send_end(void)
{
	send_data_sk9822(0xFFFFFFFF);
}

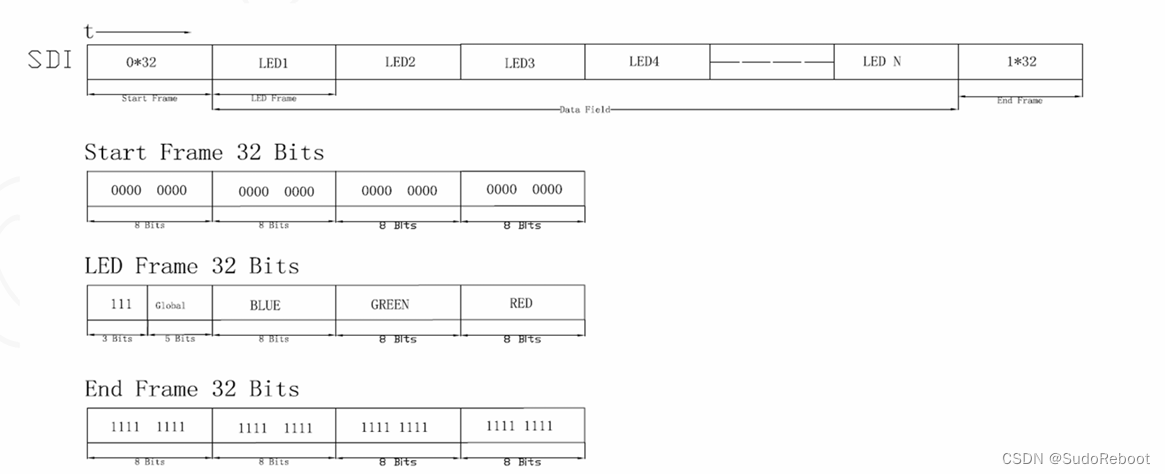

5.数据格式

        帧头是32位0，即0x00000000

        帧尾是32位1，即0xffffffff

        LED帧，位[31:29]固定为：111

                      位[28:24]：0 0000 ~ 1 1111，表示灯的亮度

                      位[23:16]：0000 0000 ~ 1111 1111，表示蓝色的值

                      位[15:8]：  0000 0000 ~ 1111 1111，表示绿色的值

                      位[7:0]：    0000 0000 ~ 1111 1111，表示红色的值

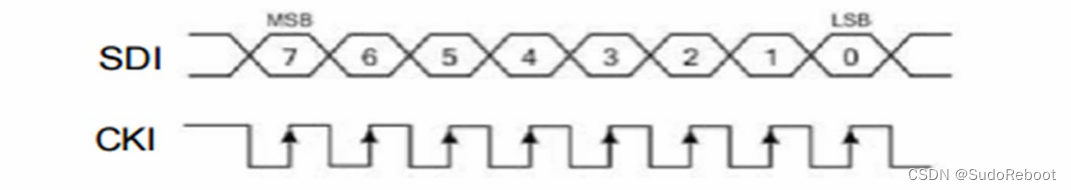

6.时序

        高位先发。
