十五届蓝桥杯国赛备赛L1 STC15F2K60S2体系结构及基础单片机原理

1.微机原理–8051

1.1 单片机结构框图

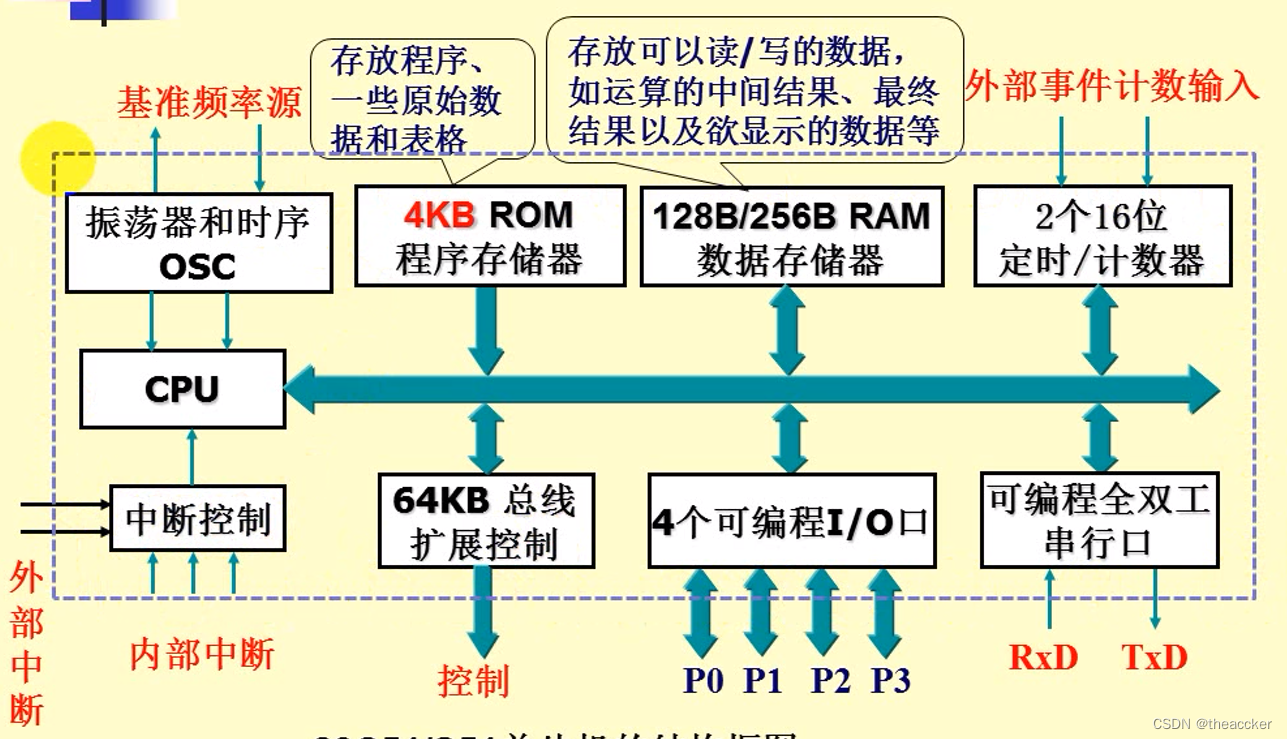

8051单片机的内部宏观结构：

8051单片机的内部微观结构：

各个功能部件通过片内总线连接。总线有三种:

1. 地址总线(addressbus,AB),用来传送存储单元的地址。
2. 数据总线(databus,DB),用来传送数据和操作码。
3. 控制总线(controlbus,CB),用来传送各种控制信号。

总线结构减少了单片机的连线和引脚,提高了集成度和可靠性。

1.2 8051单片机 40引脚的双列直插封装

早期单片机内没有ROM，需要外接，从图中可看出，P0和P2与外接存储器有关。当外接存储器时，P0口提供8位数据及低8位地址线，高8位地址线由P2提供。

2.STC15F2K60S2系列单片机

2.1 简介

STC15F2K60S2是一种增强型51单片机
STC15F2K60S2的单时钟/机器周期为1T

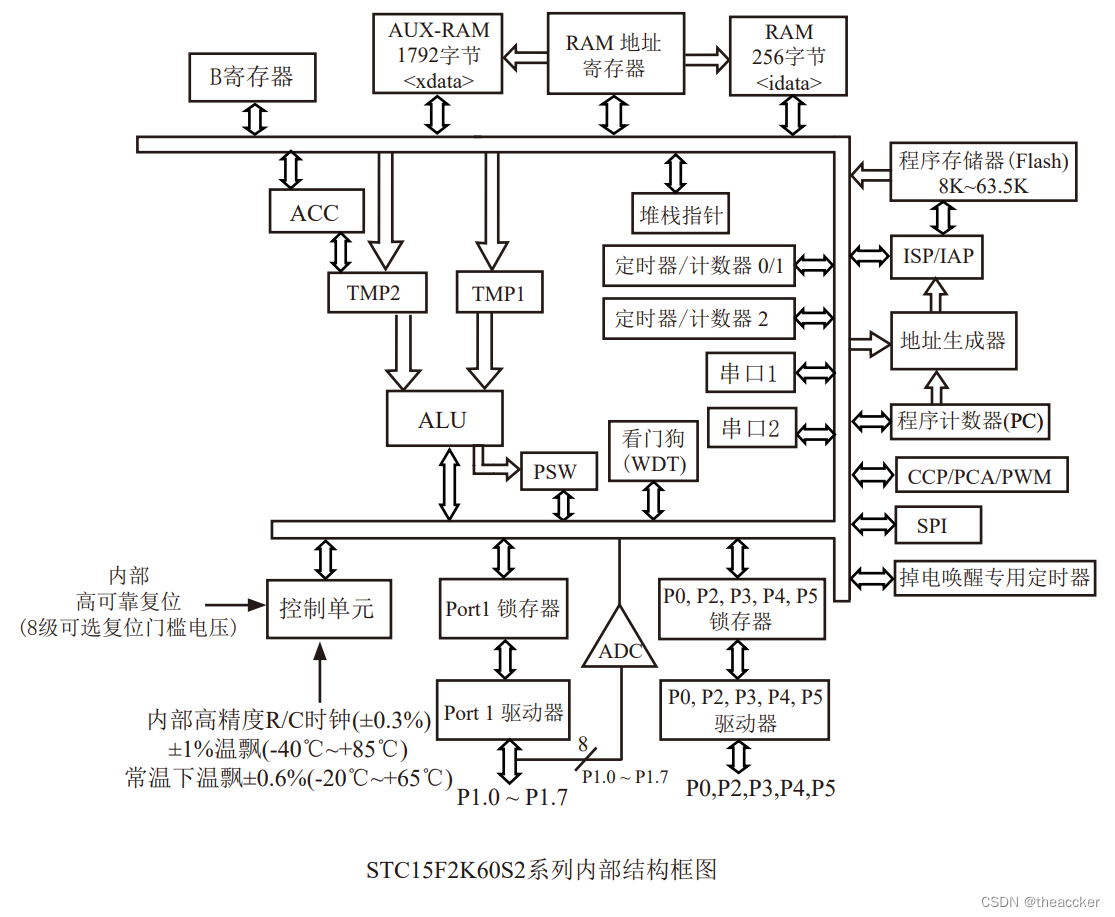

2.2.内部结构图

3.一些杂项知识点

3.1存储器分类

常见存储器概念：RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash等等
存储器可以分为很多种类，其中根据掉电数据是否丢失可以分为

• RAM（随机存取存储器）掉电后数据丢失
• ROM（只读存储器） 掉电后数据不丢失

在单片机中，

1. RAM主要是做运行时数据存储器,因为其访问速度较快
2. FLASH主要是程序存储器,
3. EEPROM主要是用以在程序运行保存一些需要掉电不丢失的数据.

FLASH 属于广义上的ROM
DDR2 和 DDR3也是RAM的一种,(SDRAM)
