城市形态计算方法

一、在GIS中操作方法

1、检查建筑矢量是否有重合建筑，可以通过融合高度、长度、面积字段去除重复建筑

2、检查文件的坐标系是否统一

3、渔网与建筑矢量相交

4、再次计算面积、高度、体积,，添加字段v-mbv、mbv、

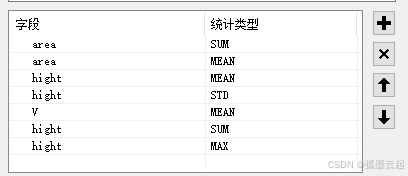

5、融合：选择渔网字段融合，统计总建筑面积、平均建筑面积、平均建筑高度、建筑物高度标准差、平均建筑体积、总建筑体积、建筑高度求和、最大高度

二、二维形态

1、建筑密度（BD）

2、平均建筑数量（MBN）(no)

单元中建筑物数量除以单元总面积（个/km2）

3、平均建筑高度（MBH）

4、分形维数（FD）（no）

单元中建筑物的分形维数平均值

B 为单元中建筑物数；A 为单元面积；𝐴𝑖为建筑 i 的足迹面积；𝑃𝑖为建筑 i 的足迹周长

5、道路密度（RD）

单位面积的道路长度／（ｋｍ／ｋｍ２）

（公共交通资源配置空间公平性评价及其影响机理分析 ———以武汉市主城区为例）

6、不透水面分数（ISF）

使用土地利用数据计算

7、绿地覆盖率（gcr）

8、水体覆盖率（wcr）

9、用地混合度（一般指功能用地的混合度）

三、三维形态

1、建筑高度标准差（H_std）=区域错落度SDH

2、标准化高度标准差（NHV）

单元中建筑高度标准差与平均建筑高度之比

3、平均建筑表面积（MBS）

单个网格区域内所有建筑表面积的平均值，建筑表面积为建筑侧面积与屋顶面积之和

（ 水体微气候调节作用与城市空间形态耦合机制研究——以武汉市夏季为例）

4、平均建筑体积（MBV）

单元中建筑体积的平均值

5、分布均匀度系数（DEI）

单元中三维建筑物的分布均匀度

B 为单元中建筑物数；A 为单元面积；𝑉𝑖为建筑物 i 的体积

6、建筑平均面积加权高度

7、建筑体形系数（BSC）

单元中建筑表面积与体积之间的定量关系的平均值

8、建筑表面积分数

9、容积率（FAR）

 10、建筑结构指数（BSI）

空间单元内建筑占地面积与建筑高度的比值

11、建筑均匀度指数（BEI）

空间单元内建筑体积标准差与场地面积的比值

Vi体积；AV_V平均体积；A网格面积

12、空间拥挤度（SCD）

单元中所有建筑物体积之和占城市体积的 比例

13、天空可视率（Sky view factor sky）

（1）准备地形数据、带高度的建筑矢量数据

（2）将建筑矢量数据投影栅格，利用栅格计算器和镶嵌至新栅格得到带有建筑高度数据的地形数据

（3）打开SAGA-GIS软件（可计算LCZ、sky）

（4）导入带有建筑高度数据的地形数据：Geoprocessing-File-Grid-Import-Import,Clip and Resample Grids（不需要裁剪和重分类）

（5）计算sky：Geoprocessing-Terrain Analysis-Lighting-Sky View Factor

（6）设置参数：

导入时候重分类4m

最大搜索半径可以设置282m（500*500）

（7）计算完成后导出结果：

Geoprocessing-File-Grid-Export-Export GeoTIFF

14、迎风面指数（Frontal Area Index， FAI）

以下文章来源于城市数据派

一等奖：基于ArcGIS Pro模型构建器的多风向城市迎风面指数计算模型丨城市数据派 (qq.com)

15、街道高宽比

参考文献

城市街区三维空间形态对碳排放的影响机制
