实验 2-运算器实验《计算机组成原理》

苹果不会去想橘子的问题。

目录

1.1实验目的

1.2实验要求

1.3实验电路

1.4 实验原理​编辑

1.5 实验内容与步骤

1.6 思考与分析

---

1.1实验目的

熟悉 4 位运算功能发生器（74LS181）的算术、逻辑运算功能。

熟悉简单运算器的电路组成。

掌握算术逻辑运算单元的工作原理。

1.2实验要求

做好实验预习，看懂电路图，熟悉实验中所用芯片各引脚的功能和连接方法。

按照实验内容与步骤的要求，认真仔细地完成实验。

写出实验报告。

1.3实验电路

本实验用到的主要数字功能器件有：4 位算术逻辑运算单元 74LS181，8 位数据锁存器74LS273，三态输出的 8 组总线收发器 74LS245，单脉冲、开关、数据显示灯等。芯片详细说明请见芯片数据手册。

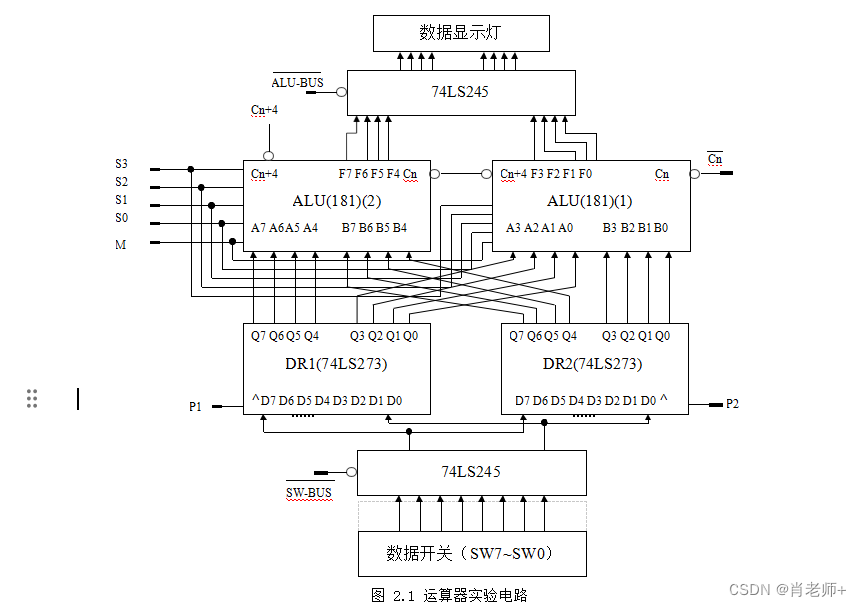

图 2.1 为本实验所用的运算器电路图，图中尾巴上带加粗标记的线条为控制信号线， 其余为数据线。实验电路中涉及的控制信号如下：

1. M：选择 ALU 的运算模式（M=0，算术运算；M=1，逻辑运算）。
2. S3，S2，S1，S0：选择 ALU 的运算类型，例如在算术运算模式下设为 1001 则 ALU

   做加法运算，详见 74LS181 功能表 3-1。

3. Cn：向 ALU 最低位输入的进位信号，Cn=0 时有进位输入，Cn=1 时无进位输入。
4. Cn+4：ALU 最高位向外输出的进位信号，为 0 时有进位输出，为 1 时无进位输出。
5. P1：脉冲信号，在上升沿将数据打入 DR1。74LS273 触发器在时钟输入为高电平或低电平时，输入端的信号不影响输出，仅仅在时钟脉冲的上升沿，输入端数据才会发送到输出端，并将数据锁存。
6. P2：脉冲信号，在上升沿将数据打入 DR2。
7. MR：芯片 74LS273 的清零信号，低电平有效。当MR为电平时，74LS273 的数据输出引脚被置零。
8. ALU − BUS：ALU 输出三态门使能信号，为0 时将 74LS245 输入引脚的值从输出引脚输出，从而将ALU 运算结果输出到数据总线。
9. SW − BUS：开关输出三态门使能信号，为 0 时将 SW7~SW0 数据送到数据总线。

1.4 实验原理

 运算器实验电路如图 2.1 所示。两片 4 位的 74LS181 构成了 8 位字长的 ALU。两个 8 位的 74LS273 作为工作寄存器 DR1 和 DR2，用于暂存参与运算的操作数。参与运算的数据由数据开关通过三态门 74LS245 送入工作寄存器，ALU 的运算结果也通过三态门74LS245 发送到数据显示灯上。

参与运算的操作数由 SW7~SW0 共 8 个二进制开关来设置，当SW − BUS=0 时，数据通过三态门 74LS245 输出到 DR1 和DR2。DR1 接ALU 的 A 输入端口，DR2 接 ALU 的 B 输入端口。在 P1 的上升沿将数据打入 DR1，送至 74LS181 的 A 输入端口；在 P2 的上升沿将数据打入 DR2，送至 74LS181 的 B 输入端口。

ALU 由两片 74LS181 构成，其中 74LS181(1)做低 4 位算术逻辑运算，74LS181(2)做高4 位算术逻辑运算，74LS181(1)的进位输出信号 Cn+4 与 74LS181(2)的进位输入信号 Cn 相连，两片 74LS181 的控制信号 S3~S0、M 分别相连。运算结果通过一个三态门 74LS245 输出到数据显示灯上。另外，74LS181(2)的进位输出信号 Cn+4 可另接一个指示灯，用于显示运算器进位标志信号状态。

1.5 实验内容与步骤

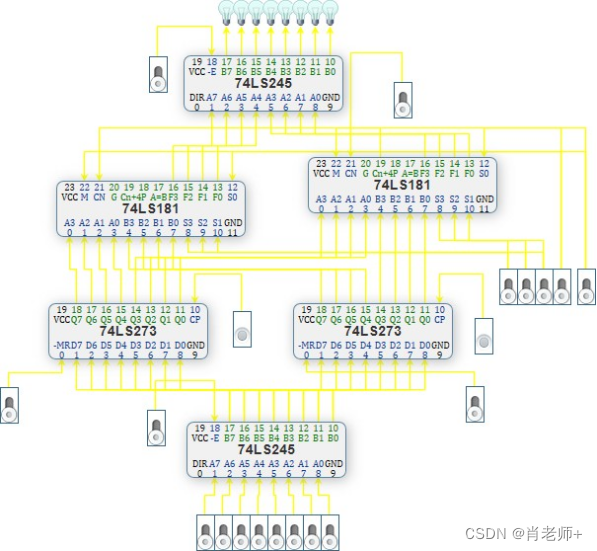

1. 运行虚拟实验系统，按照图 2.1 绘制运算器实验电路，生成实验电路如图 2.2 所示：

2.进行电路预设置，具体步骤如下：

1. 将ALU − BUS设为高电平，关闭 ALU 输出端的三态门；
2. 将两片 74LS273 的MR都设为高电平，否则 74LS273 会一直处于清零状态。
3. 打开电源开关。

3.设置 SW7~SW0 向DR1 和DR2 置数。以DR1=65H，DR2=A7H 为例，具体步骤如下：

1. 将SW − BUS置 0，打开数据输入端的三态门；
2. 将数据开关的 SW7~SW0 置为 01100101；
3. 发出 P1 单脉冲信号，在 P1 的上升沿，数据打入寄存器 DR1；
4. 将数据开关的 SW7~SW0 置为 10100111；

4.发出 P2 单脉冲信号，在 P2 的上升沿，数据打入寄存器 DR2。

1. 将SW − BUS置 1，关闭数据输入端的三态门；

5.检验 DR1 和 DR2 中存的数是否正确。其具体操作如下：

1. ALU − BUS=0，打开 ALU 输出端的三态门；
2. 设置 Cn=1，ALU 无进位输入；
3. 将 S3、S2、S1、S0、M 置为 00000，指示灯应显示 DR1 中数据 01100101；
4. 将 S3、S2、S1、S0、M 置为 10101，指示灯应显示 DR2 中数据 10100111。

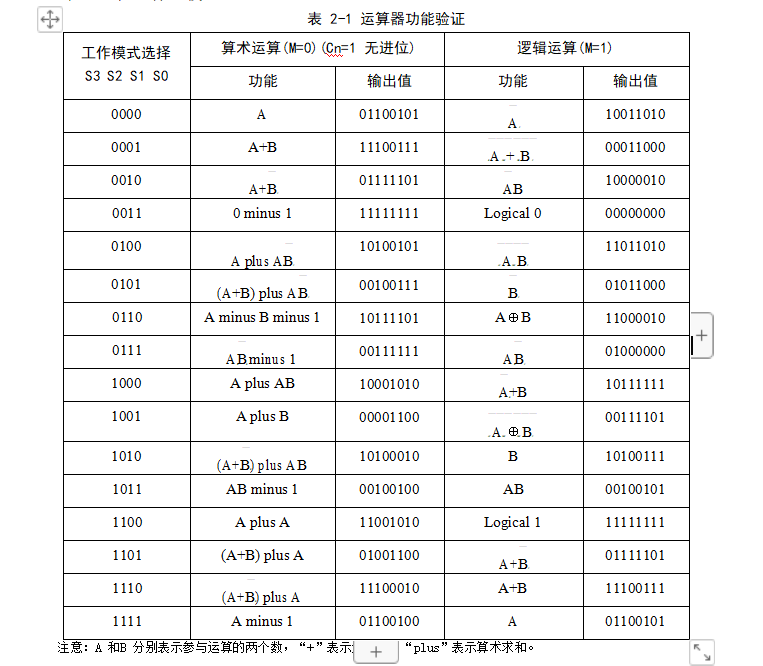

6.验证 74LS181 的算术运算和逻辑运算功能（采用正逻辑）。在给定 DR1=65H，DR2=A7H 的情况下，改变运算器的功能模式，观察运算器的输出，并填入表 2-1，并和理论值进行比较、验证。

1.6 思考与分析

1. 运算器主要由哪些器件组成？这些器件是怎样连接的？

1. 加法器：用于执行基本的二进制加法操作。
2. 减法器：虽然你提到74LS181没有直接的减法指令，但一般运算器也会包含减法逻辑。
3. 移位器：支持数据左移或右移操作。
4. 比较器：用来判断两个数值的大小。
5. 控制逻辑：决定运算的顺序和条件。

这些器件通常通过总线连接，如地址总线、数据总线和控制信号（如读写信号、运算选择信号）来交换信息并协同工作。它们之间的连接方式取决于具体的设计，可能是固定的硬件配置或是可编程的流水线设计。

1.
2.  2.芯片 74LS181 没有减法：A minus B 的指令，怎样实现减法功能？

1. 首先将B的值取反（A-B等同于A+~B）。
2. 然后与A进行逻辑加法。
3. 控制逻辑会根据结果判断是否需要改变某些位，如借位标志。

1.
2.  3.74LS181 有哪两种级联方法？分别要用到哪些引脚？哪一种速度更快？

1. 并行连接：多个74LS181芯片并排连接在地址线上，可以扩展位宽，但速度受到所有芯片的最慢部分限制。
2. 串行连接：通过使用芯片的级联输入（如串行数据输入/输出）来逐位处理，速度取决于内部操作的时钟频率，但可能更灵活且适用于高速应用。

1.7 心得与体会

• 实践操作中理解硬件逻辑的重要性。
• 合理利用芯片功能和外部电路设计可以解决复杂计算问题。
• 调试过程中发现错误和解决问题的能力提升。
• 对于不同级联方法的性能对比和适用场景的认识。
