LED点阵屏

点阵屏的介绍

前言：LED点阵屏由若干个独立的LED组成，LED以矩阵的行式排列，以灯珠亮灭来显示文字、图片、视频等。

LED点阵屏分类

• 按颜色：单色、双色、全彩
• 按像素：8*8、16*16等（大规模的LED点阵通常由很多个小点阵拼接而成）

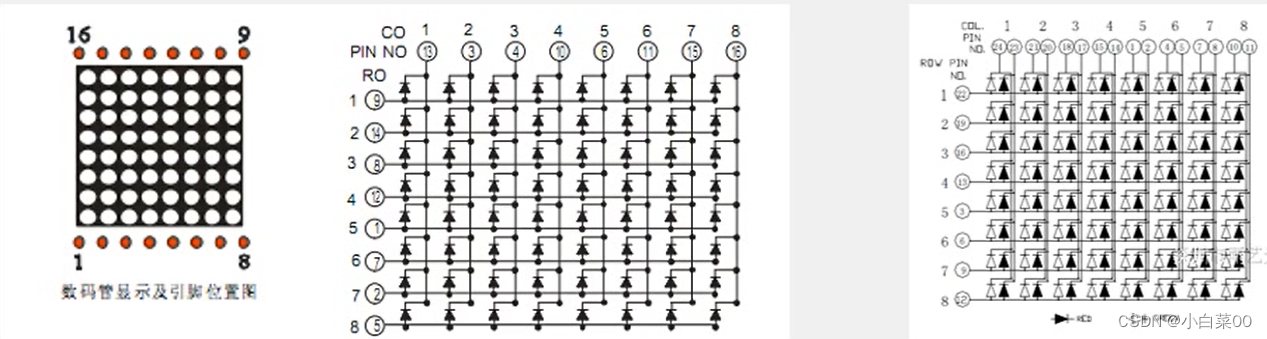

点阵屏的显示原理

• LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素以8字型排列而已
• LED点阵屏与数码管一样，有共阴极和共阳极两种接法，不同的接法对应的电路结构不同
• LED点阵屏需要进行逐行和逐列扫描，才能使所有LED同时显示

点阵案例

静态案例

需求：通过开关控制电阵屏上0-9的数字显示。

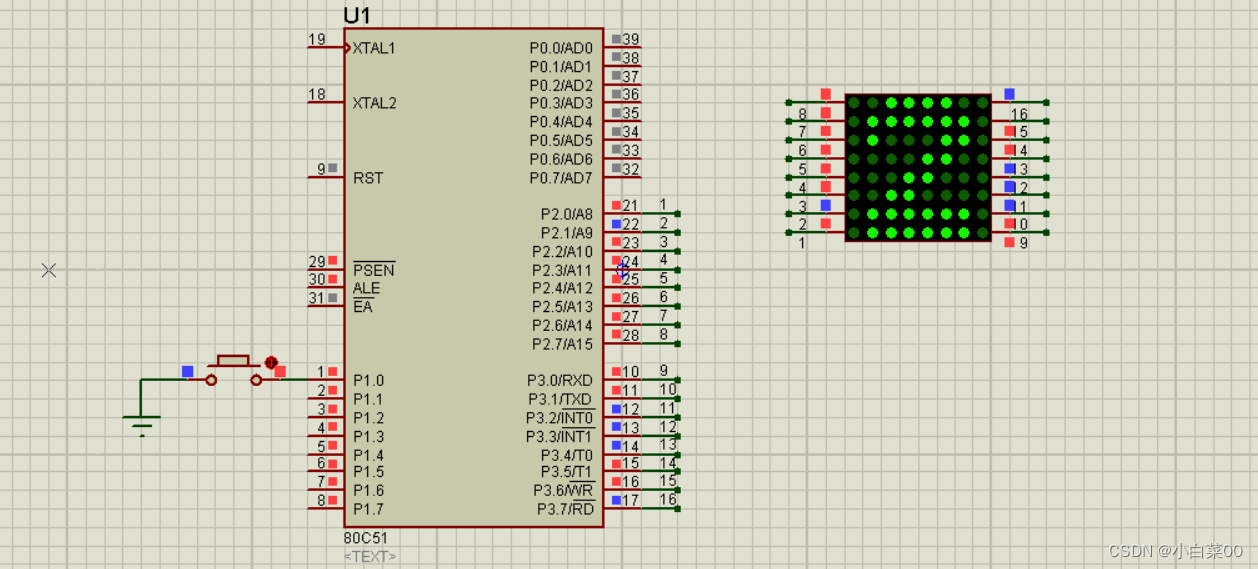

电路图

注意：P2是行，低电平有效；P3是列，高电平有效。

keil文件

#include "reg51.h"
sbit key=P1^0;
#用来在行的基础下做列显示——高电平有效
unsigned char code tab[]={
	0x00,0x7E,0xFF,0xC3,0xC3,0xFF,0x7E,0x00, //0
	0x00,0x00,0x43,0xFF,0xFF,0x03,0x00,0x00, //1
	0x00,0x63,0xC7,0xCF,0xDB,0xF3,0x63,0x00, //2
	0x00,0x42,0xDB,0xDB,0xDB,0xFF,0x66,0x00, //3
	0x00,0x3E,0x46,0xFF,0xFF,0x06,0x06,0x00, //4
	0x00,0xF6,0xF7,0xD3,0xD3,0xDF,0xDE,0x00, //5
	0x00,0x7E,0xFF,0xDB,0xDB,0xDF,0x4E,0x00, //6
	0x00,0xC0,0xC0,0xC7,0xFF,0xF8,0xC0,0x00, //7
	0x00,0x7E,0xFF,0xDB,0xDB,0xFF,0x7E,0x00, //8
	0x00,0x72,0xFB,0xDB,0xDB,0xFF,0x7E,0x00, //9
};
unsigned char row[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
unsigned char num=0,flag=0;
void keyboard(){
	if(flag==0&&key==0){ //按键按下
		flag=1;
	}
	if(flag==1&&key==1){ //按键按下并且松手
		num++;
		flag=0;
	}
	if(num==10){
		num=0;
	}
}
void matrix(){
	int i=0;
	for(i=8*num;i<8*(num+1);i++){
		P2=~row[i-8*num]; //确定行，低电平有效
		P3=tab[i]; //确定列，高电平有效
	}
}
void main()
{
	while(1)
	{
		keyboard(); //按键盘
		matrix(); //显示点阵屏
	}
}

注意：此代码采用了逐行扫描的方式，通过行与行之间的延时将整个图画显示出来。

动态案例

需求：在点阵中动态显示移动字幕hello！

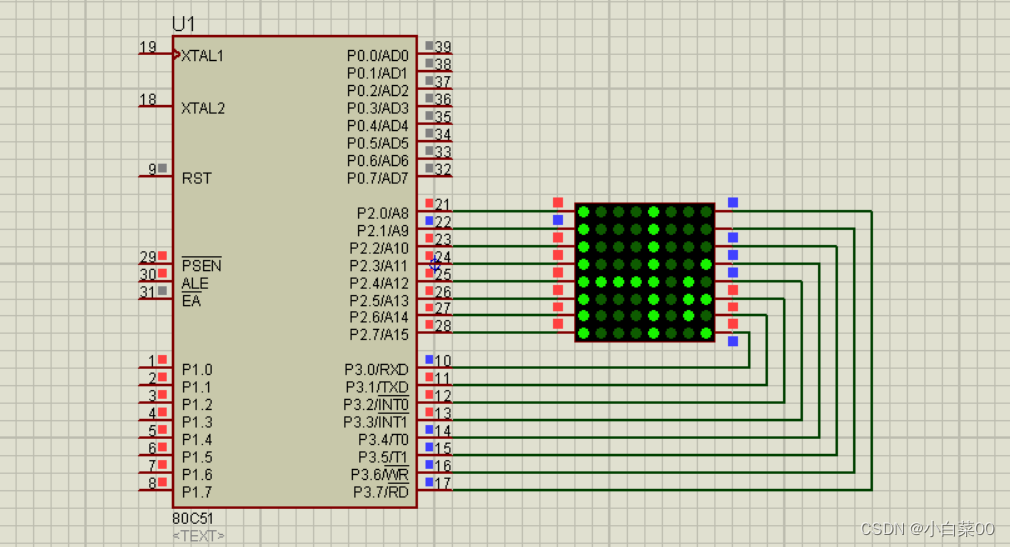

电路图

keil文件

#include "reg51.h"
unsigned char str[]={
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0xff,0x08,0x08,0x08,0xff,0x00,0x0e,0x15,
0x15,0x15,0x08,0x00,0x7e,0x01,0x02,0x00,
0x7e,0x01,0x02,0x00,0x0e,0x11,0x11,0x0e,
0x00,0x7d,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
unsigned char offset=0;
void main()
{
	unsigned char i=0,offset=0,n=10;
	while(1)
	{
		while(n--){
			for(i=0;i<8;i++){
				P2=~(0x80>>i);
				P3=str[i+offset];
			}
		}
		offset++;
		if(offset>40){
			offset=0;
		}
	}
}

LCD1602

LCD1602概述

• LCD1602液晶显示屏是一种字符型液晶显示模块，可以显示ASCII码的标准字符和其他的一些内置特殊字符，还可以有8个自定义字符
• 显示容量：16*2个字符，每个字符为5*2点阵
• LCD1602是一个自带控制和扫描电路的，我们显示时只需要通过数据线将我们要显示的内容发送给它就行

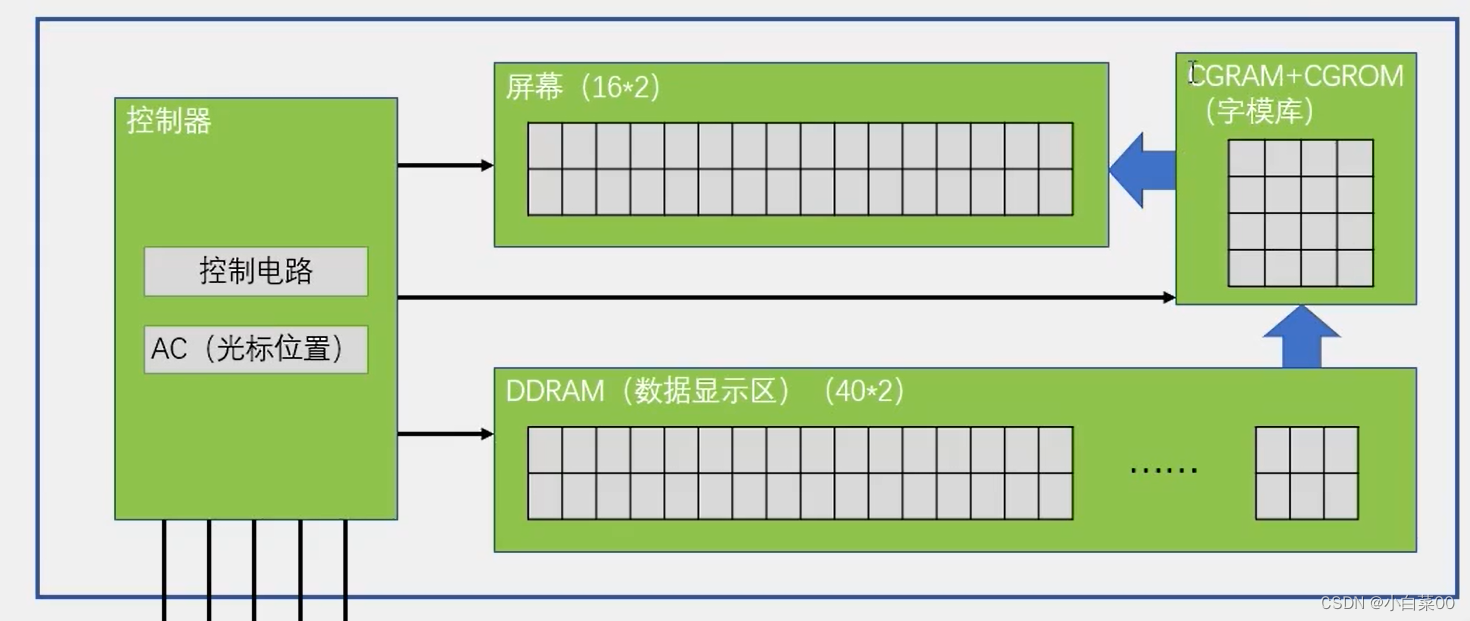

LCD1602内部结构

解释：

• LCD1602中的屏幕由32个小方块组成，其中每个小方块都属于一个点阵
• LCD1602的引脚都接在控制器中。
• 里面由两个存储单元，CGRAM和CGROM，其相当于数码管中的段码表
• DDRAM数据显示区，我们想要让他显示的数据是写在DDRAM中，然后他会通过DDRAM中的数据来向子模库找到相应字符的一个显示点阵的字模，然后再在屏幕对应的位置上显示我们的点阵数据。
• DDRAM是40*2的会比屏幕长些（用于做移动字幕），但是他只有前16列（32块）映射到了屏幕上

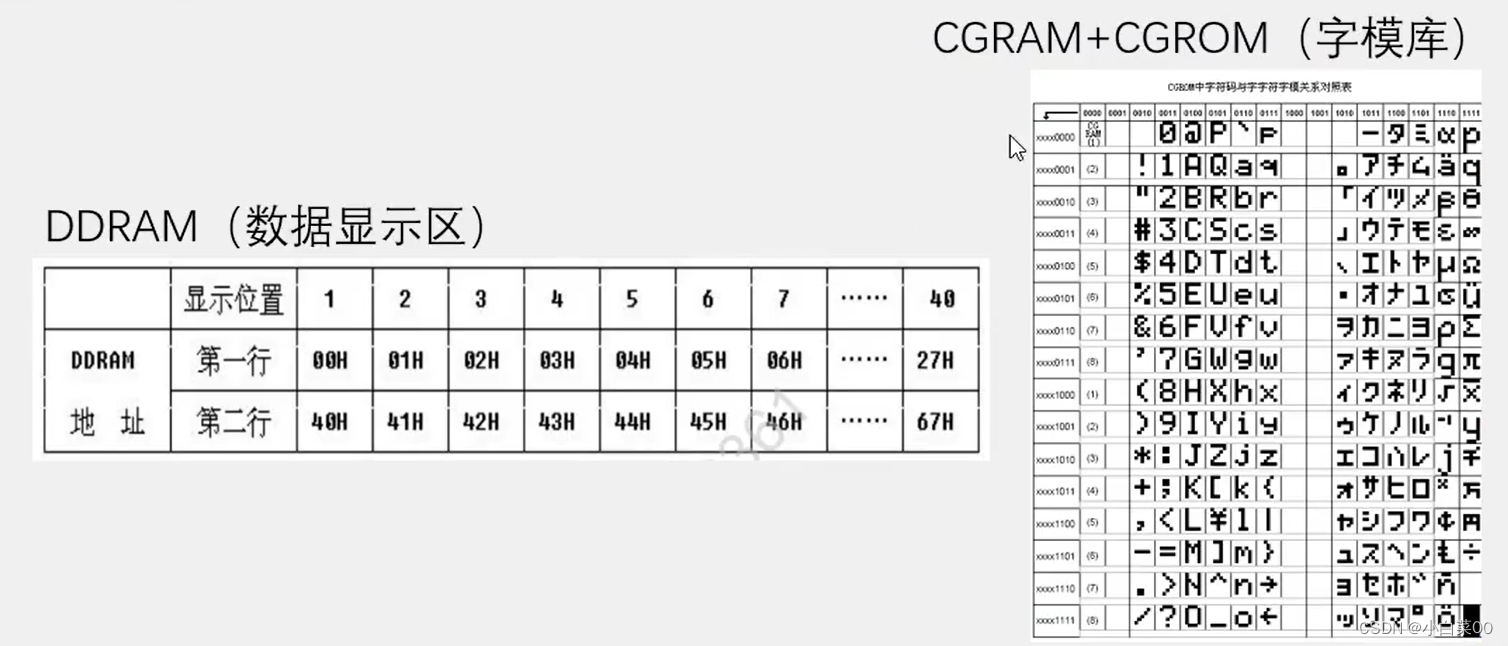

存储器结构

注意：

• DDRAM就是一个RAM存储器，存储器内部都有对应屏幕位置的地址；第一行对应屏幕第一行的地址；第二行对应屏幕第二行的地址。
• 80个字节的显示缓冲区DDRAM（原始地址：0x80），分2行，地址分别为00H——27H，40H——67H
• 要在LCD的某个位置显示符号，只需要将显示符号的ASCII码存入DDRAM的对应位置即可
• 在CG存储器中我们想要显示某个数据只需要填写他的索引码就行，就是字符对应横排的码与字符对应纵排的码连接组成索引码

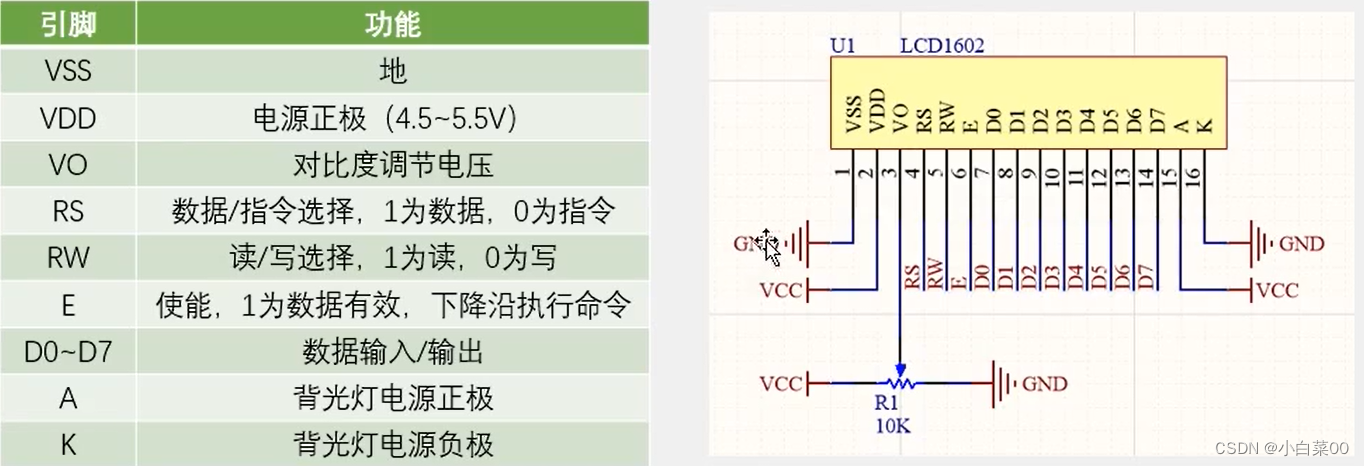

LCD引脚及应用电路

时序结构

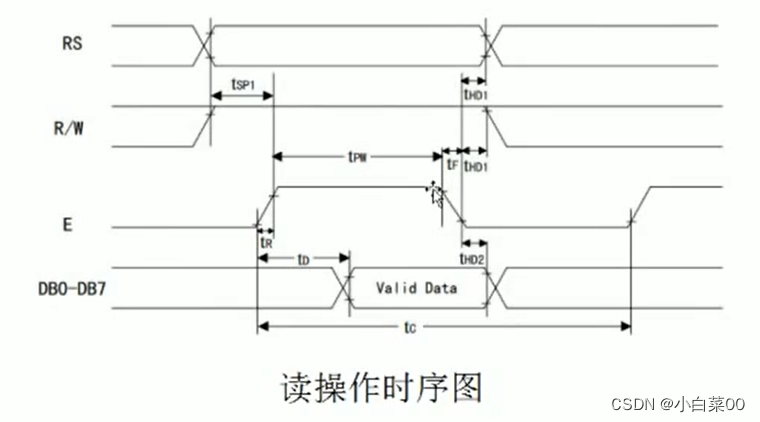

理解：我们在读数据之前要把RS设置为高电平，RW杠置高电平（因为RS=1，RW=1为读数据）之后将e置位高电平，经过一段时间后，那么内部就会把读出来的数据放入，持续一段时间后再把e置低，那么我们的一次读数据就完成了。

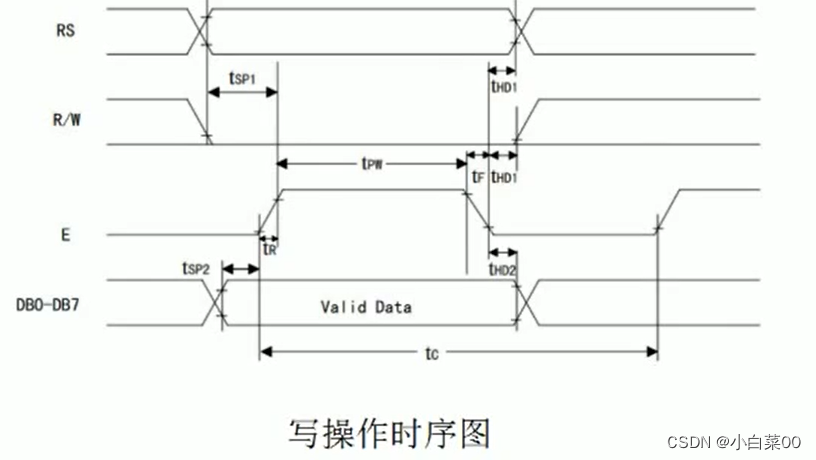

理解：我们在写数据之前要把RS设置为高电平，RW杠置低电平（因为RS=1，RW=0为写数据）之后再把我们要写的一字节数据放在我们的对应口，当把这些数据设置好之后将e置位高电平，此时数据便是有效的，持续一段时间后再把e置低，那么我们的一次写数据就完成了。

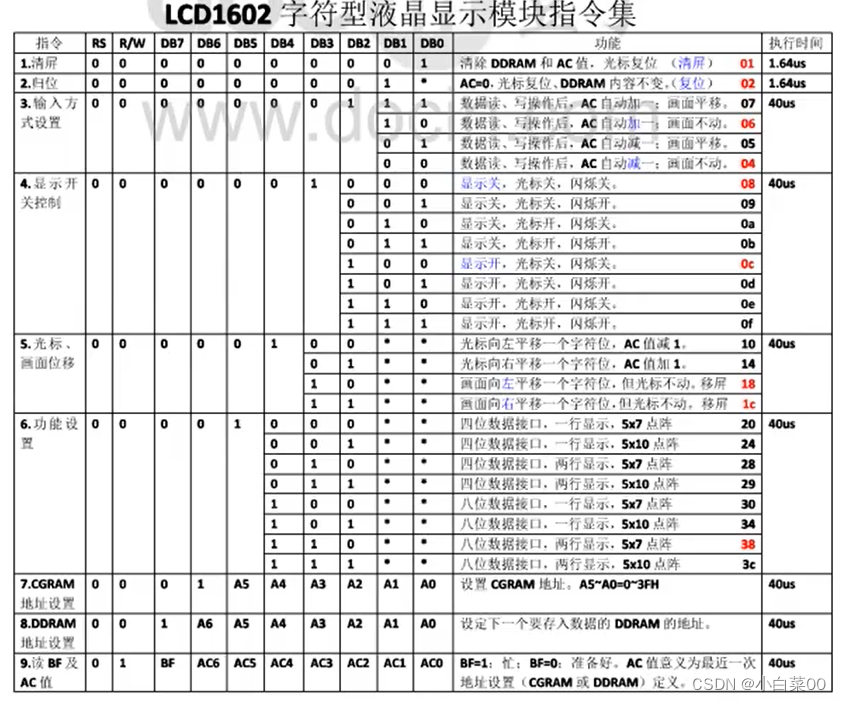

LCD1602指令集

LCD1602编程

初始化

发送指令：0x38	设置16*2显示，5*7点阵，8位数据接口
发送指令：0x0C	设置开显示，不显示光标，闪烁关
发送指令：0x06	数据读写操作后，光标自动+1，画面不动
发送指令：0x01	清屏指令

显示字符

• 发送指令0x80|AC：设置要显示字符的位置

• 发送数据：发送显示的字符数据

仿真案例

需求：通过LCD液晶屏幕在第二行的正中间显示Hello World！

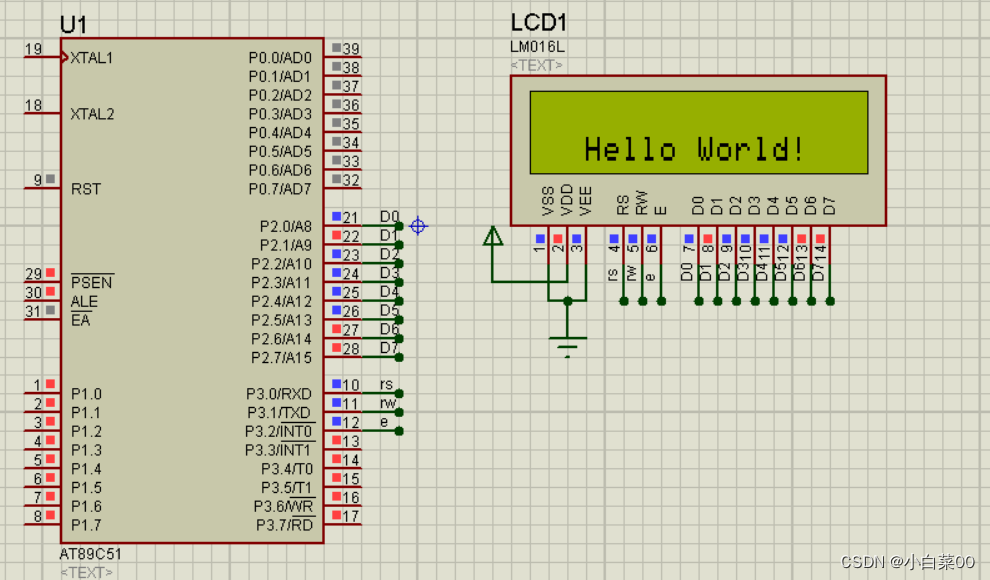

电路图

keil文件

#include "reg51.h"
sbit RS=P3^0;
sbit RW=P3^1;
sbit E=P3^2;
unsigned char str[]={"Hello World!"};
void delay(unsigned int n){
	unsigned int i=0,j=0;
	for(i=0;i<n;i++){
		for(j=0;j<120;j++);
	}
}
#写指令
void writecom(unsigned char com){
	RS=0;
	RW=0;
	E=0;
	P2=com;
	delay(5);
	E=1;
	E=0;
}
#写数据
void writedat(unsigned char dat){
	RS=1;
	RW=0;
	E=0;
	P2=dat;
	delay(5);
	E=1;
	E=0;
}
#初始化液晶屏
void initlcd(){
	writecom(0x38);
	writecom(0x0c);
	writecom(0x06);
	writecom(0x01);
}
void display(){
	unsigned int i=0;
	writecom(0x80+0x40+2);
	delay(5);
	while(str[i]!='\0'){
		writedat(str[i]);
		delay(5);
		i++;
	}
}
void main(){
	initlcd();
	while(1){
		display();
	}
}

注意：

• 实际地址在发送之前要把他的最高位置1，代表它是一个地址设置的指令。
• 第一行第一列显示的地址：0x80+0x00；第二行第一列显示的地址：0x80+0x40
• 指令数据都有执行时间，因此每次写入数据后都需要延时一段时间，否则会出错。
