第八章、stc89c52中LED点阵屏的控制

1、LED点阵屏简介

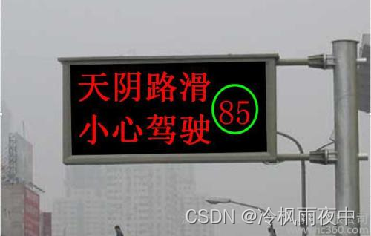

•  LED点阵屏由若干个独立的LED组成，LED以矩阵的形式排列，以灯珠亮灭来显示文字、图片、视频等。LED点阵屏广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等
• LED点阵屏分类     按颜色：单色、双色、全彩     按像素：8*8、16*16等（大规模的LED点阵通常由很多个小点阵拼接而成）

 2、LED点点阵屏显示原理

• LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素以“8”字型排列而已

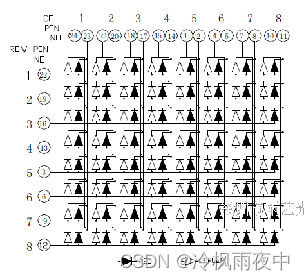

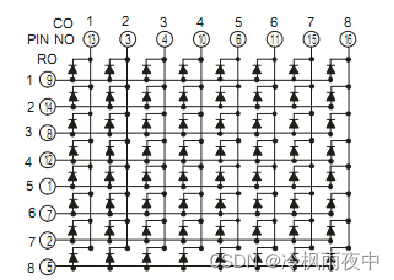

• LED点阵屏与数码管一样，有共阴和共阳两种接法，不同的接法对应的电路结构不同
• LED点阵屏需要进行逐行或逐列扫描，才能使所有LED同时显示

 stc89c52开发板上的引脚对应关系如下：

• P0_0~P0_7  为阴极，由单片机控制。置0为有效
• D0~D7 为阳极，由74HC595 芯片获取

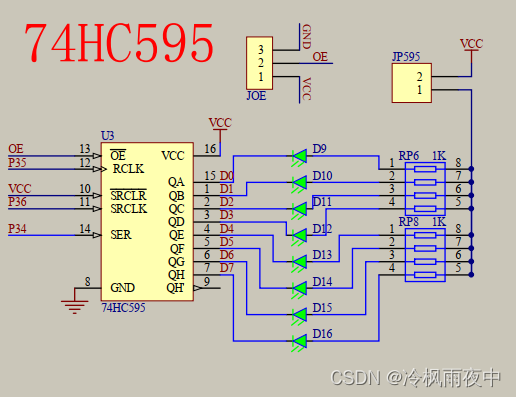

 3、74HC595芯片介绍



• OE ：为芯片使能位  置0时芯片开始工作
• RCLK：（register clock）寄存器时钟 ——置1时，将数据搬移到右端
• SRCLR： （serial clear）串行清零端 （置0时清空）
• SRCLK：（serial clock）串行时钟——置1时，向下移动数据
• SER：串行数据   ——负责输入数据
• QH' ：多片级联

4、C51中的str、sbit

• sfr（special function register）：特殊功能寄存器声明     例：sfr P0 = 0x80;     声明P0口寄存器，物理地址为0x80
• sbit（special bit）：特殊位声明     例：sbit P0_1 = 0x81;    或    sbit P0_1 = P0^1;     声明P0寄存器的第1位
• 可位寻址/不可位寻址：在单片机系统中，操作任意寄存器或者某一位的数据时，必须给出其物理地址，又因为一个寄存器里有8位，所以位的数量是寄存器数量的8倍，单片机无法对所有位进行编码，故每8个寄存器中，只有一个是可以位寻址的。对不可位寻址的寄存器，若要只操作其中一位而不影响其它位时，可用“&=”、“|=”、“^=”的方法进行位操作

5、使用LED点阵屏显示静态图形

#include <REGX52.H>
#include "Delay.h"

sbit RCK=P3^5;		//RCLK
sbit SCK=P3^6;		//SRCLK
sbit SER=P3^4;		//SER

/**
  * @brief   往74HC595芯片中写入 一个字节数据 来控制 D0~D7
  * @param   Byte  一个字节数据
  * @retval   无
  */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		SER = (0x80>>i)&Byte;   //写入数据
		SCK = 1;      //向下移位
		SCK = 0;
	}
	RCK = 1;
	RCK = 0;
}

/**
  * @brief  LED点阵屏显示一列数据
  * @param  Column 要选择的列，范围：0~7，0在最左边
  * @param  Byte 选择列显示的一字节数据，高位在上，1为亮，0为灭
  * @retval 无
  */
void MatrixLED_ShowColumn(unsigned char Column,Byte)
{
	_74HC595_WriteByte(Byte);
	P0=~(0x80>>Column);
	//  LED 消影
	Delay(1);
	P0=0xFF;
}

void main()
{
	SCK = 0;
	RCK = 0;
	while(1)
	{
		MatrixLED_ShowColumn(0,0x3C);
		MatrixLED_ShowColumn(1,0x42);
		MatrixLED_ShowColumn(2,0xA9);
		MatrixLED_ShowColumn(3,0x85);
		MatrixLED_ShowColumn(4,0x85);
		MatrixLED_ShowColumn(5,0xA9);
		MatrixLED_ShowColumn(6,0x42);
		MatrixLED_ShowColumn(7,0x3C);
	}
}

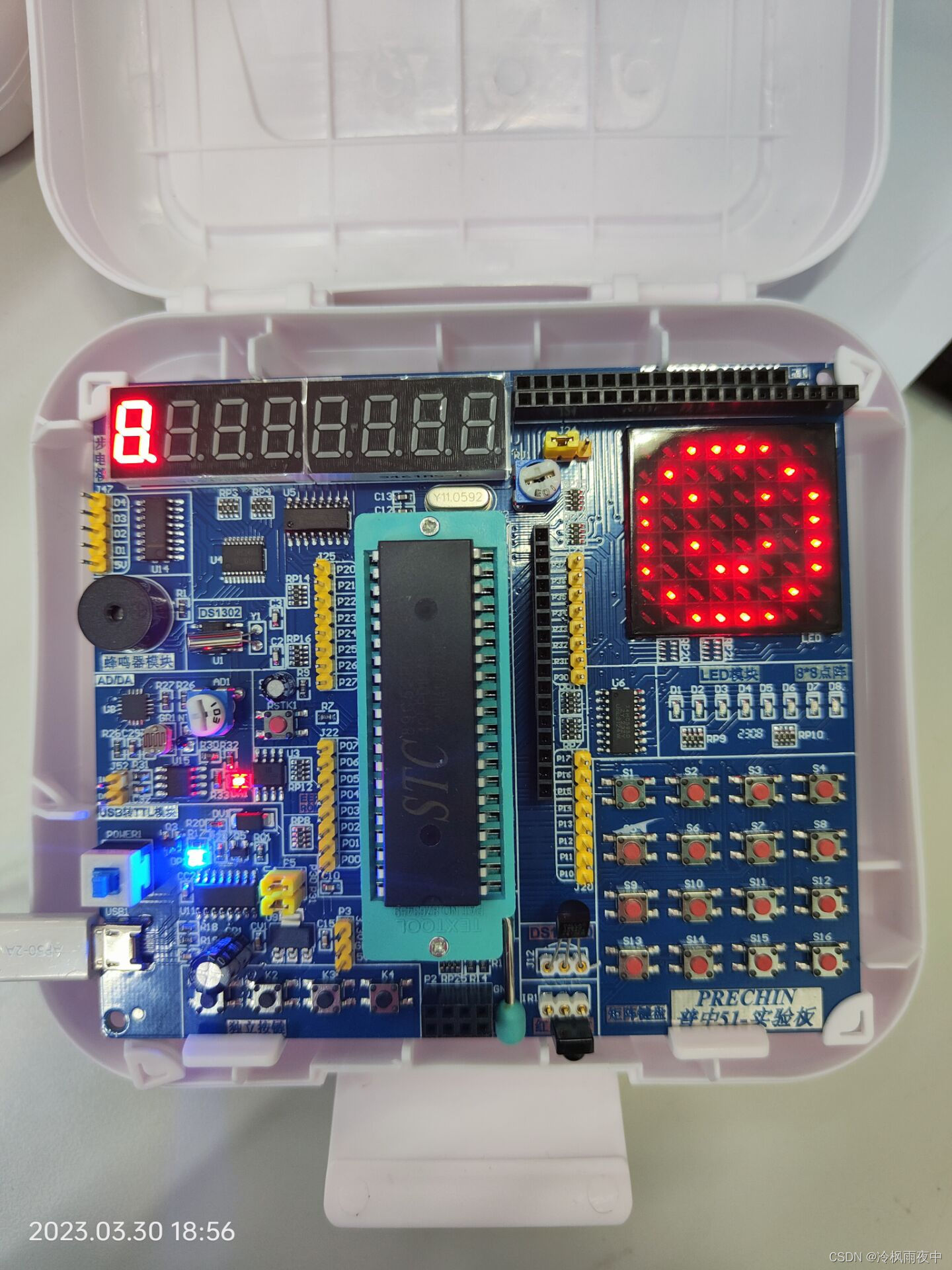

利用LED点阵屏显示笑脸图形：

6、使用LED点阵屏显示动态图形——小日本

#include <REGX52.H>
#include "Delay.h"
#include "MatrixLED.h"

//动画数据  小日本
unsigned char code Animation[]={
	0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x08,0x12,0x01,0xFF,0x00,0x10,
	0x08,0x00,0x00,0x7F,0x49,0x49,0x49,0x7F,
	0x00,0x00,0x02,0x24,0x2A,0x32,0xFF,0x32,
	0x2A,0x24,0x02,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,

};

void main()
{
	unsigned char i,Offset=0,Count=0;
	MatrixLED_Init();  // 前面实验的函数，进行了写到了MatrixLED.c 文件中了
	while(1)
	{
		for(i=0;i<8;i++)	//循环8次，显示8列数据
		{
			MatrixLED_ShowColumn(i,Animation[i+Offset]);   // 前面实验的函数，进行了写到了MatrixLED.c 文件中了
		}
		Count++;			//计次延时
		if(Count>15)
		{
			Count=0;
			Offset++;		//偏移+8，切换下一帧画面
			if(Offset>33)
			{
				Offset=0;
			}
		}
	}
}

演示效果：

LED点阵屏 显示动画
