地质人需要了解挡土墙的哪些知识

在建筑和土木工程的广袤领域中，挡土墙宛如坚固的卫士，默默地承担着守护土地与结构稳定的重要使命。挡土墙的存在意义非凡，它们能够有效地防止土体坍塌、滑坡，保护建筑物、道路和其他基础设施的安全。而其类型更是多种多样，宛如一个丰富多彩的宝库。

不同类型的挡土墙各具特色，适用的场景也各不相同。深入了解它们的特点、优势和局限性，对于工程师在设计和施工中做出明智的选择至关重要。只有选对了挡土墙的类型，才能在确保工程质量的同时，实现经济与效益的最大化。当然，作为地质人不需要很深入的去了解每种挡土墙的结构细节、计算过程等，了解基本几种常用挡土墙的类型、常见作用场景、地质条件等就够了。

地质人员在工作中需要注意以下几点：

1 挡土墙的类型和结构

重力式挡土墙：依靠自身重力维持稳定，常见于小型工程。例如，在一些山区道路的边坡防护中会使用。

悬臂式挡土墙：由立壁和底板组成，通过悬臂的结构抵抗土压力。常用于城市地下建筑的周边防护。

扶壁式挡土墙：在悬臂式的基础上增加了扶壁，提高了稳定性。

2 挡土墙的作用和适用场景

保持边坡稳定：防止山体滑坡、崩塌等地质灾害。比如在容易发生泥石流的山谷地段，设置合适的挡土墙可以减少灾害的影响。

支挡填土：在填方工程中，确保填土的稳定性。例如在建筑场地的填方区域。

3 挡土墙的设计原理

土压力计算：准确计算作用在挡土墙上的土压力是设计的关键。包括静止土压力、主动土压力和被动土压力。

稳定性分析：对挡土墙的抗滑移、抗倾覆稳定性进行分析。

4 施工工艺和材料选择

施工流程：了解从基础处理到墙体砌筑或浇筑的整个施工过程。

材料特性：如砖石、混凝土、钢材等材料的力学性能和耐久性。

5 地质条件对挡土墙的影响

地基承载力：确保挡土墙所建地基能够承受其重量和土压力。

土层性质：不同的土层类型和地下水情况会影响挡土墙的设计和稳定性。

6 监测和维护

定期监测：观察挡土墙的位移、裂缝等变化，及时发现潜在问题。

维护措施：针对出现的问题采取相应的维修和加固措施。

以下是几种常见挡土墙具体特征（按照挡土墙的结构形式划分）：

重力式挡土墙

特点：依靠自身重力来维持稳定。通常由块石、混凝土或毛石混凝土砌成。

优势：结构简单，施工方便。就地取材，造价相对较低。

局限性：体积较大，占地面积多。地基承载力要求较高。

悬臂式挡土墙

特点：由立臂、墙趾板和墙踵板组成。墙身截面较小。

优势：能节省材料。造型相对美观。

局限性：施工技术要求较高。悬臂长度有限，适用高度有一定限制。

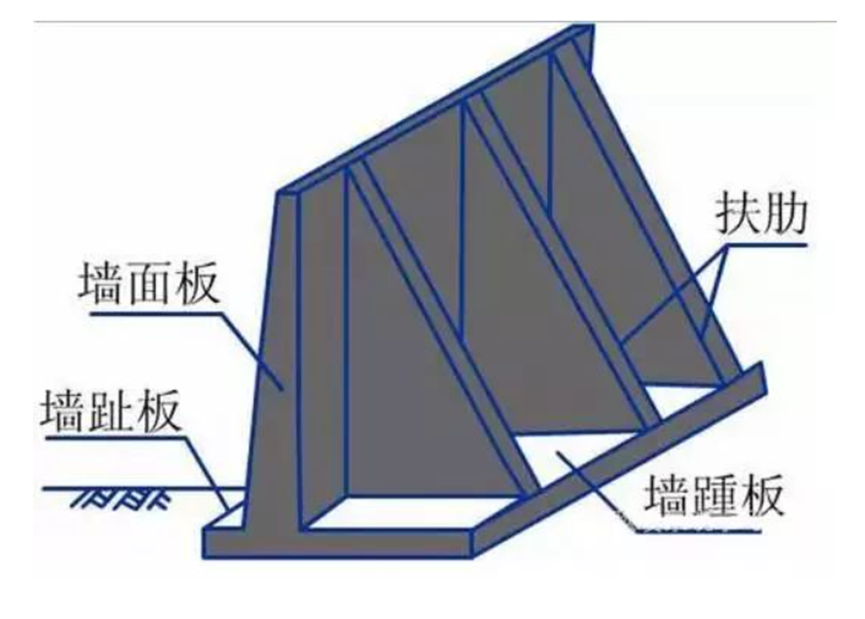

扶壁式挡土墙

特点：由墙面板、扶壁和墙趾板组成。增设扶壁以增强稳定性。

优势：比悬臂式挡土墙能承受更大的土压力。可用于较高的填方工程。

局限性：模板用量大，施工复杂。造价相对较高。

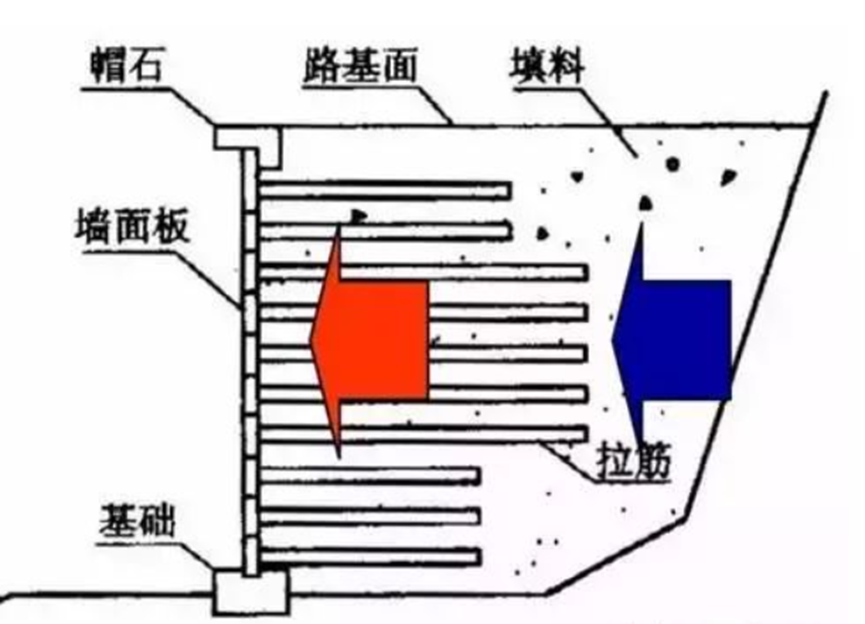

加筋土挡土墙

特点：在填土中加入拉筋。拉筋与填土产生摩擦力。

优势：能适应较大变形。造价低，施工简便。

局限性：对拉筋材料要求较高。长期稳定性需要密切监测。

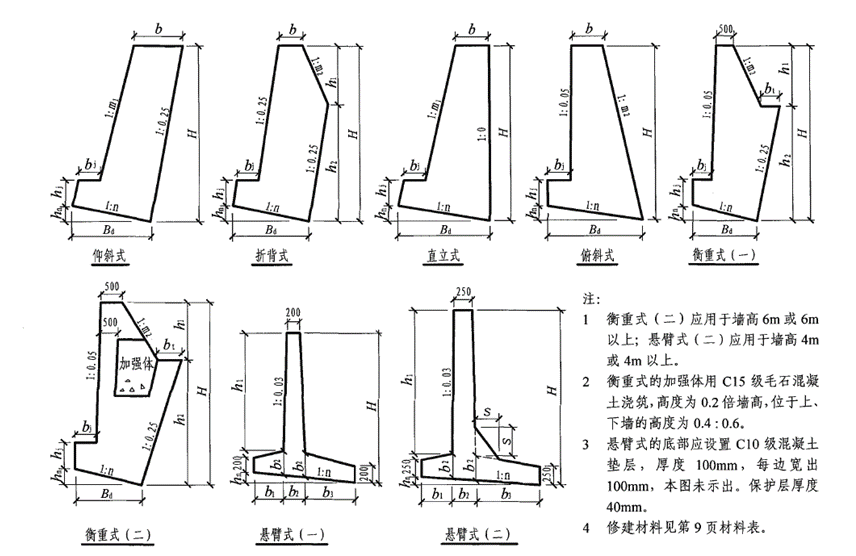

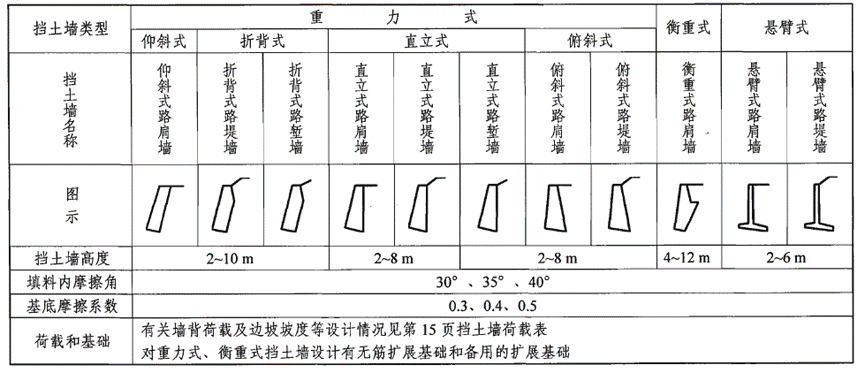

常用几种挡土墙的图示和主要技术条件（04J008国家建筑设计标准图集）
