使用模拟器配置无线网络

1.前言

1.1学习目标

（1）通过组网设计，掌握小型网络的组建、无线AC控制器的配置，对网络使用无线设备范围、无线认证和信道进行分析。

（2）综合运用路由、NAT和无线AC控制器。

（3）通过使用无线AC控制器对网络中的无线AP进行管理，设置无线规则和认证策略，配置DHCP地址池，对无线AP和通过AP连接的设备进行动态地址池分配。

2. 实验分析

2.1实验要求

（1）对于小型局域网中，鉴于接入设备的需求，需要在局域网中部署无线网络，通过无线控制器AC管理网络中所有的无线AP设备，下发无线配置信息。无线网络发布2.4 G和5 G信号，满足不同设备的连接使用。

（2）环境要求：配置虚拟网卡的计算机，安装华为eNSP模拟软件。

2.2 设计括扑

（1）括扑要求

交换机配置vlan100为连接无线设备，网关地址为10.10.100.1/22。

AC控制器管理地址为172.16.101.1/24，设置vlan101为AC和AP之间管理VLAN，配置DHCP地址池，使AP可以自动获取管理地址。

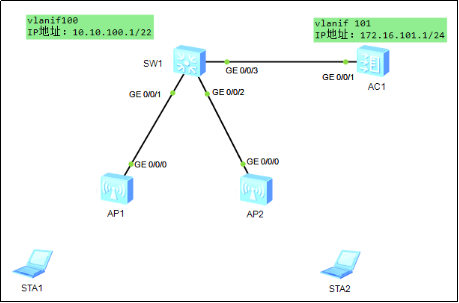

（2）括扑图（交换机使用S5700，AC使用AC6005，AP使用AP2050）

3.配置设备

（1）SW1交换机配置

<Huawei>system-view

[Huawei]sysname SW1

[SW1]vlan batch 100 101

[SW1]interface GigabitEthernet 0/0/1

[SW1-GigabitEthernet0/0/1]port link-type trunk

[SW1-GigabitEthernet0/0/1]port trunk pvid vlan 101

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 101

[SW1-GigabitEthernet0/0/1]quit

[SW1]interface GigabitEthernet 0/0/2

[SW1-GigabitEthernet0/0/2]port link-type trunk

[SW1-GigabitEthernet0/0/2]port trunk pvid vlan 101

[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 101

[SW1-GigabitEthernet0/0/2]quit

[SW1]interface GigabitEthernet 0/0/3

[SW1-GigabitEthernet0/0/3]port link-type trunk

[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 101 100

[SW1-GigabitEthernet0/0/3]quit

[SW1]dhcp enable

[SW1]interface Vlanif 100

[SW1-Vlanif100]ip address 10.10.100.1 22

[SW1-Vlanif100]dhcp select interface

[SW1-Vlanif100]dhcp server dns-list 114.114.114.114 223.5.5.5

[SW1-Vlanif100]quit

（2）AC1交换机配置

<AC6005>system-view

[AC6005]sysname AC1

[AC1]vlan batch 100 101

[AC1]dhcp enable

[AC1]interface GigabitEthernet 0/0/1

[AC1-GigabitEthernet0/0/1]port link-type trunk

[AC1-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 101

[AC1-GigabitEthernet0/0/1]quit

[AC1]interface Vlanif 101

[AC1-Vlanif101]ip address 172.168.101.1 24

[AC1-Vlanif101]dhcp select interface

[AC1-Vlanif101]quit

[AC1]wlan

[AC1-wlan-view]ap-group name ap-group1

[AC1-wlan-ap-group-ap-group1]regulatory-domain-profile default

Warning: Modifying the country code will clear channel, power and antenna gain c

onfigurations of the radio and reset the AP. Continue?[Y/N]:y

[AC1-wlan-ap-group-ap-group1]quit

[AC1-wlan-view]quit

[AC1]capwap source interface Vlanif 101

[AC1]wlan

[AC1-wlan-view]ap auth-mode mac-auth

[AC1-wlan-view]ap-id 0 ap-mac 00e0-fc8a-4cf0

[AC1-wlan-ap-0]ap-name area_1

[AC1-wlan-ap-0]ap-group ap-group1

[AC1-wlan-ap-0]quit

[AC1-wlan-view]ap-id 1 ap-mac 00e0-fc74-5ac0

[AC1-wlan-ap-1]ap-name area_2

[AC1-wlan-ap-1]ap-group ap-group1

[AC1-wlan-ap-1]quit

[AC1-wlan-view]display ap all

Info: This operation may take a few seconds. Please wait for a moment.done.

Total AP information:

fault: fault           [1]

nor  : normal          [1]

--------------------------------------------------------------------------------

----------------

ID   MAC            Name   Group     IP              Type            State STA U

ptime

--------------------------------------------------------------------------------

----------------

0    00e0-fc8a-4cf0 area_1 ap-group1 172.168.101.229 AP2050DN        nor   0   1

6S

1    00e0-fc74-5ac0 area_2 ap-group1 -               AP2050DN        fault 0   -

--------------------------------------------------------------------------------

----------------

Total: 2

[AC1-wlan-view]security-profile name internet

[AC1-wlan-sec-prof-internet]security wpa-wpa2 psk pass-phrase a1234567 aes

[AC1-wlan-sec-prof-internet]quit

[AC1-wlan-view]ssid-profile name internet

[AC1-wlan-ssid-prof-internet]ssid internet

[AC1-wlan-ssid-prof-internet]quit

[AC1-wlan-vap-prof-Internet]vap-profile name Internet

[AC1-wlan-vap-prof-Internet]forward-mode direct-forward

[AC1-wlan-vap-prof-Internet]service-vlan vlan-id 100

[AC1-wlan-vap-prof-Internet]security-profile internet

[AC1-wlan-vap-prof-Internet]ssid-profile internet

[AC1-wlan-vap-prof-Internet]quit

[AC1-wlan-view]ap-group name ap-group1

[AC1-wlan-ap-group-ap-group1]vap-profile Internet wlan 1 radio 0

[AC1-wlan-ap-group-ap-group1]vap-profile Internet wlan 1 radio 1

[AC1-wlan-ap-group-ap-group1]quit

（3）查看无线网络信号

4.设备连接无线

（1）笔记本连接2.4G信号

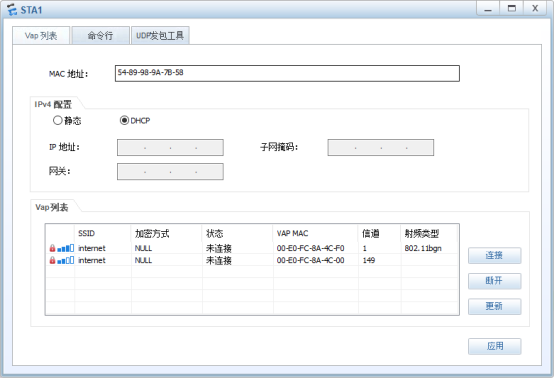

打开STA1笔记本配置窗口，可以在Vap列表中查看AP释放的信号

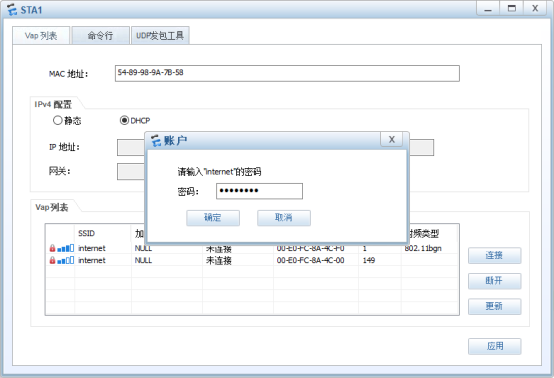

 选择信道“1”的信号，这个为2.4 G信号，单击右边“连接”按钮。在弹出的对话框中，输入密码“a1234567”，密码为之前AC控制中设置的密码

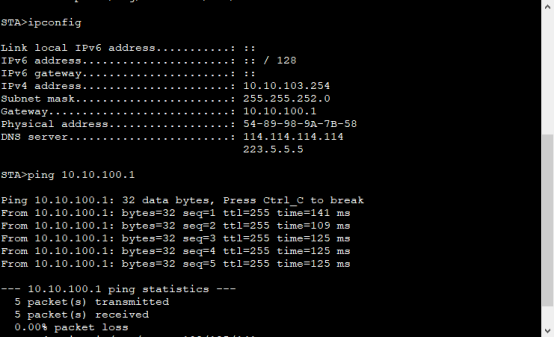

连接完成后Vap列表中SSID显示的状态将变为“已连接”，如图2-7-5所示，可以从命令行模式下查询笔记本电脑的IP地址。



 （2）笔记本连接5G信号

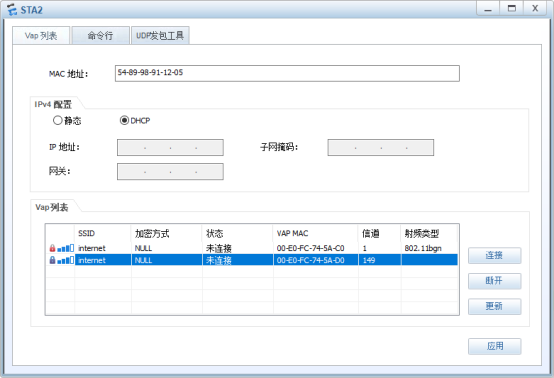

打开STA2笔记本配置窗口，可以在Vap列表查看到AP释放的信号。选择信道为“149”的信号，单击“连接”按钮，此信号为5G信号

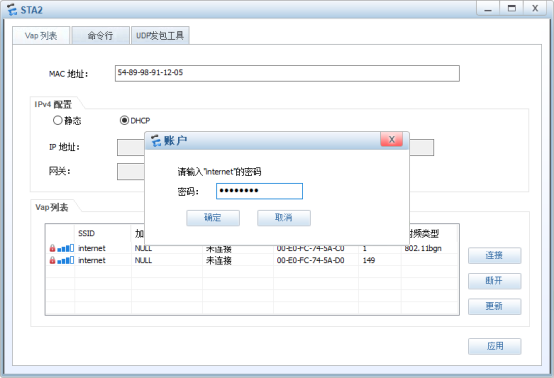

在弹出的对话框中输入密码“a1234567”，连接此WIFI信号

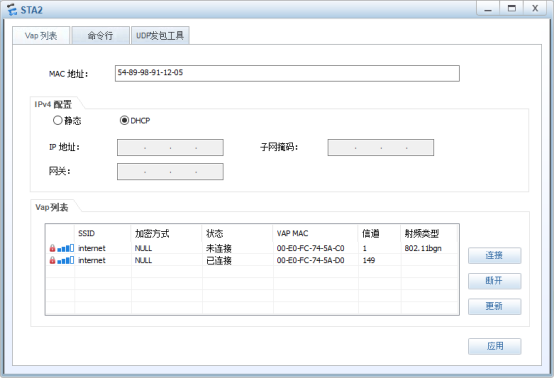

连接成功后，可以在Vap列表显示状态为“已连接

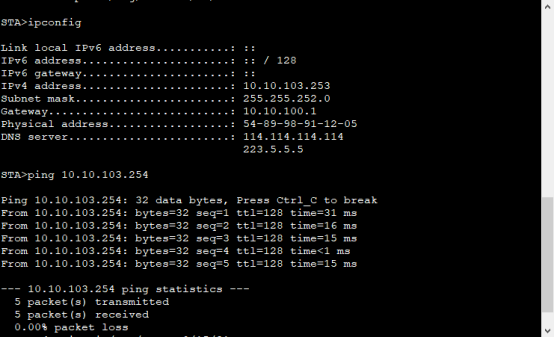

通过STA2笔记本电脑命令行模式查看当前WIFI获取的IP地址，通过PING命令访问STA1笔记本电脑地址为10.10.103.254
