使用立创EDA打开JSON格式的PCB及原理图

已于 2024-04-19 11:16:57 修改
阅读量4.4k 收藏 17
点赞数 13
文章标签： 嵌入式硬件 单片机
于 2024-04-17 22:15:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_60372743/article/details/137891317
版权

一、将PCB和原理图放同一文件夹

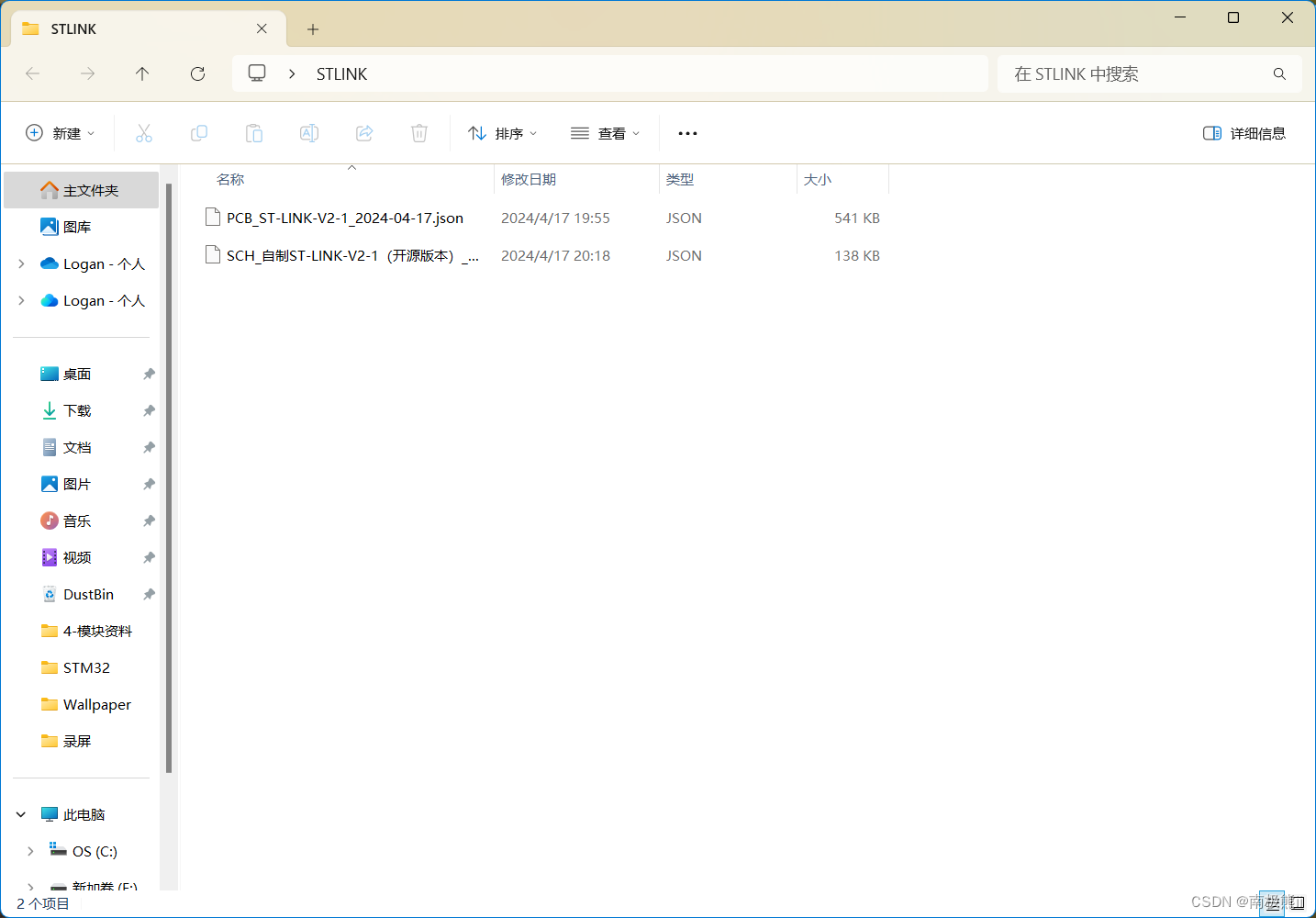

并打包成.zip文件

二、打开嘉立创EDA并导入.zip文件

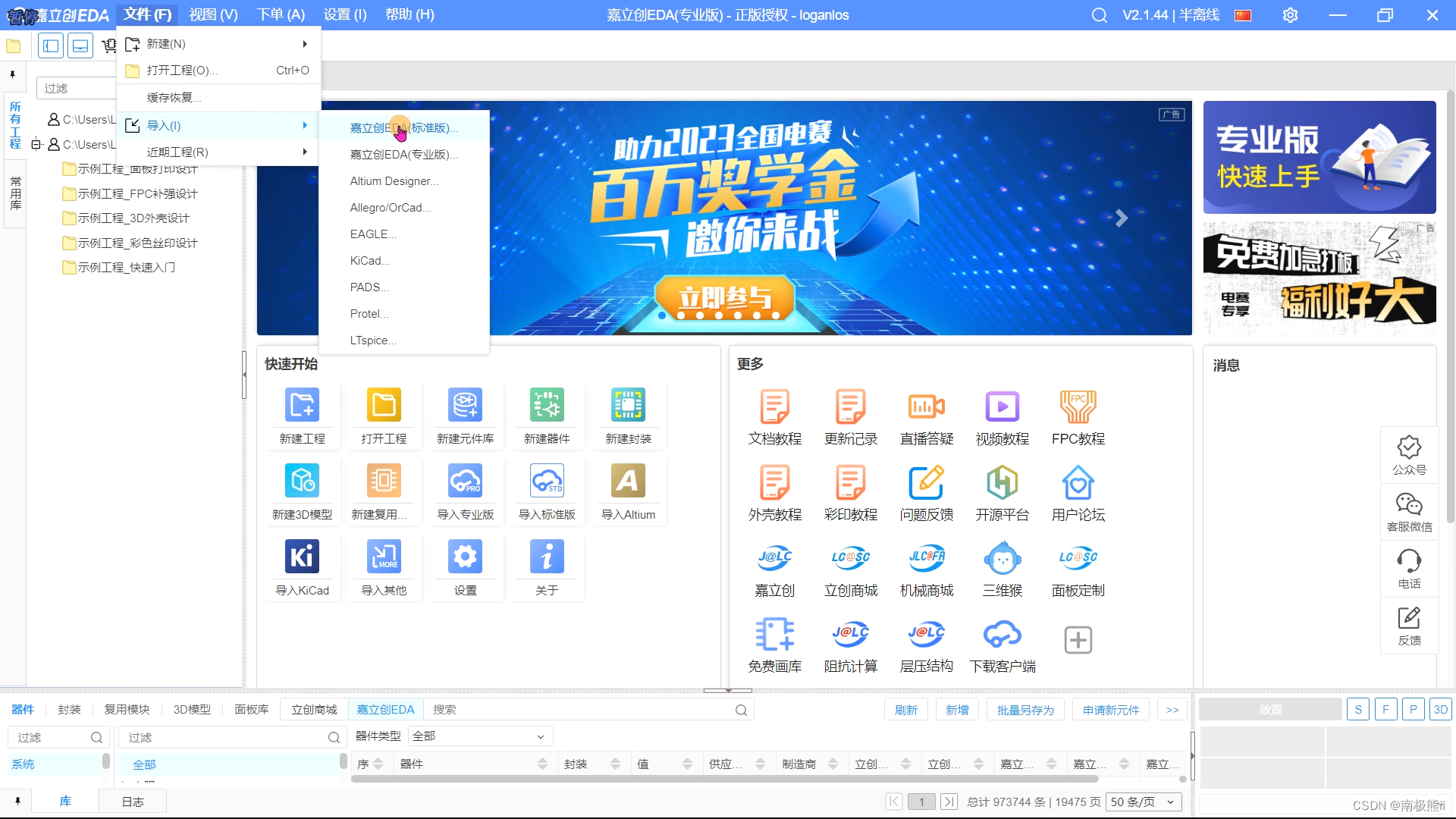

文件 -> 导入 -> 嘉立创EDA标准版/专业版

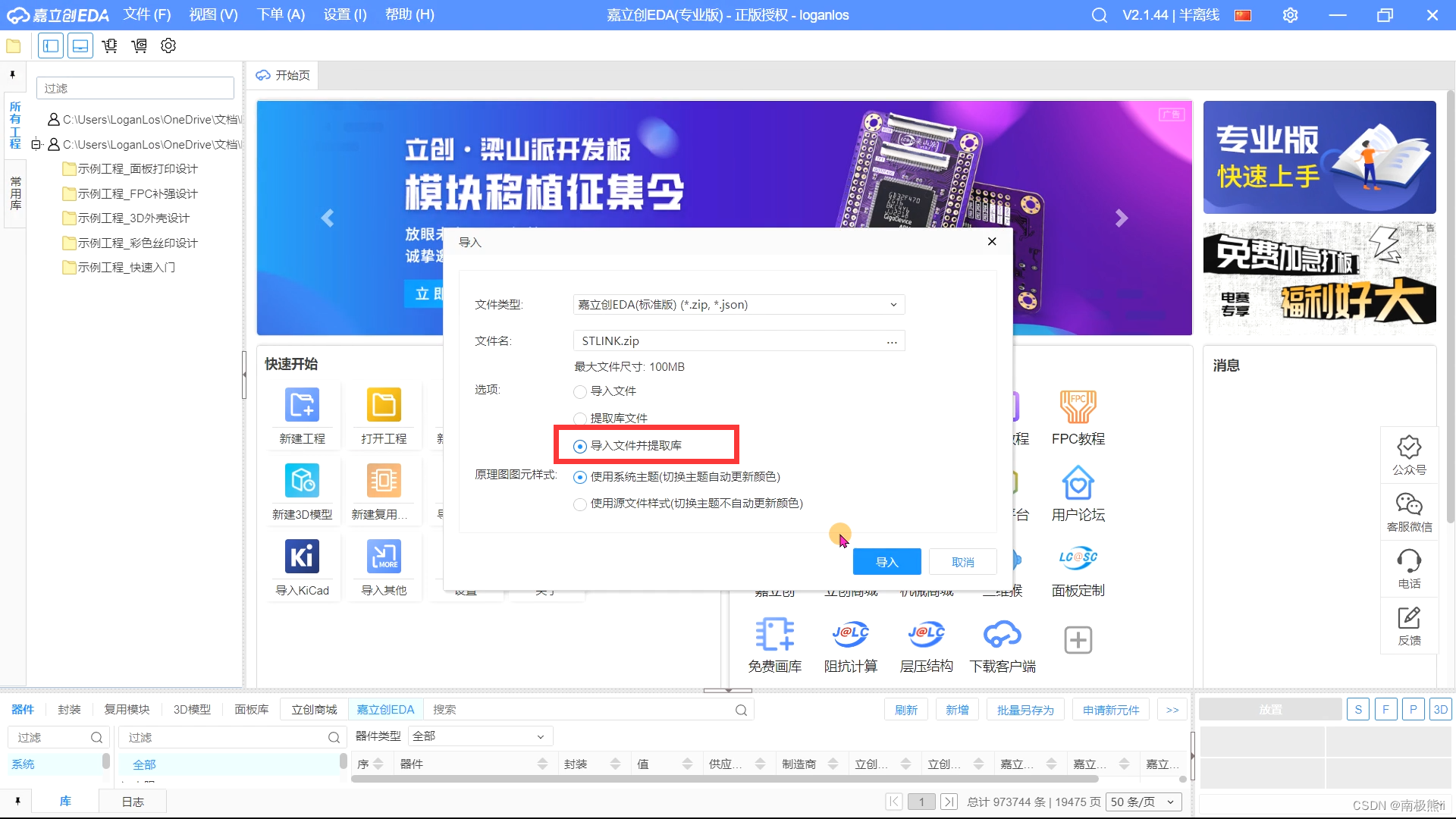

三、选择.zip文件并选择 “导入文件并提取库”

四、自定义工程路径

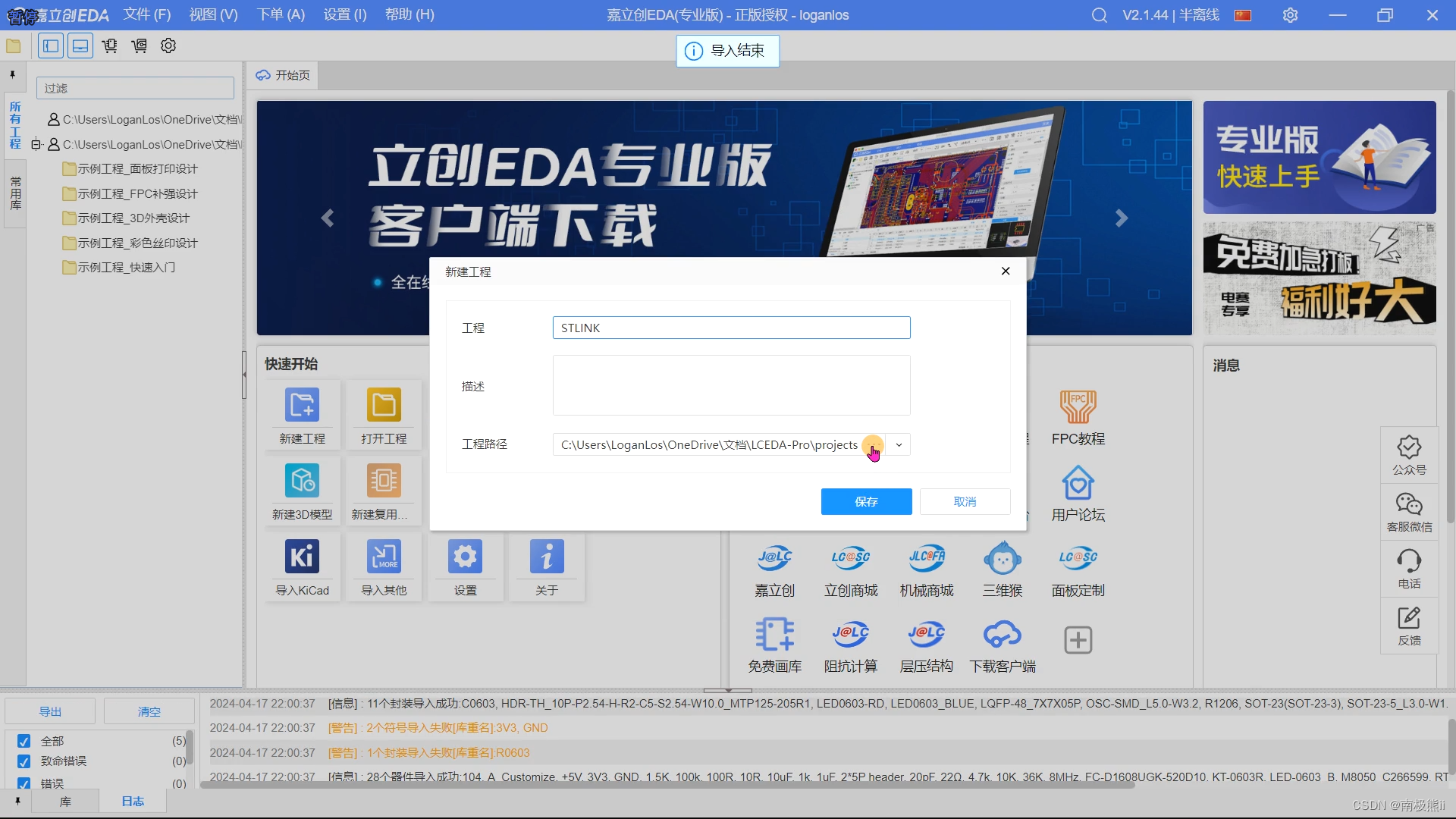

完成导入并转换为.eprj文件

五、视频教学

bilibili_使用立创EDA打开JSON格式的PCB及原理图
