微机实验一 || 流水灯实验

一、实验目的及要求

1、通过对并行接口8255编程、调试，进一步熟悉仿真软件Proteus的使用方法，掌握8255的基本编程及调试方法，掌握编写程序控制硬件接口。

2、学生在实验课前必须认真预习教材与资料中的相关内容，绘制流程图，编写源程序，为实验做好充分准备，实验后撰写实验报告。

二、实验设备

Proteus 8 Professional、DOSBox 0.74、masm 5、EditPlus 5.2、PC机一台

三、实验内容

实现8255A口控制8个指示灯，循环点亮（瞬间只有一个灯亮）

• 实验原理图

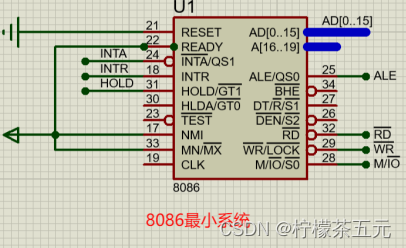

图1.1 8086CPU最小模式

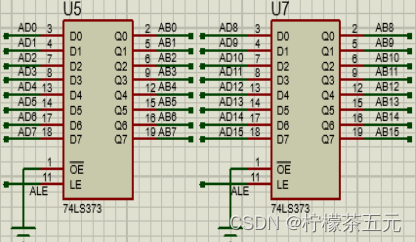

图1.2 地址总线

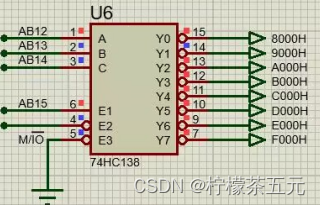

图1.3 译码电路

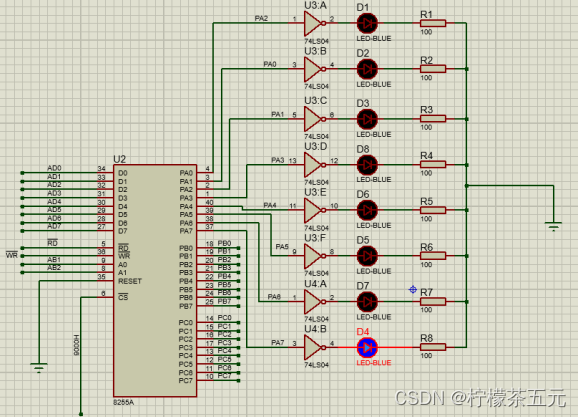

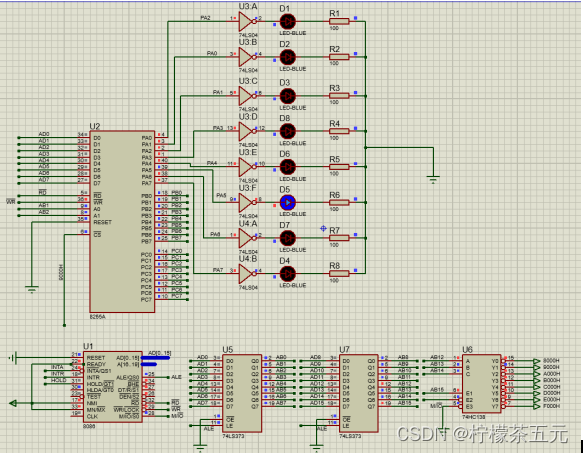

图1.4 8255接口流水灯实验原理图

四、实验步骤

1、建立实验工程文件，绘制实验的原理图方案；

2、编写程序源代码，实现8255A口控制8个指示灯，循环点亮（瞬间只有一个灯亮）。

2、观察验证实验结果。

五、程序参考流程图

图1.5 8255接口流水灯程序流程图

• 参考源程序

;FILE:8255.ASM
;This program is used for test output of 8255'S A port
;CHIP:8255
;CS      -->9000H
;PA0--PA7-->LED

PORT_8255_A EQU 9000H
PORT_8255_B EQU 9002H
PORT_8255_C EQU 9004H
CONTROL_PORT_8255 EQU 9006H

DELAY_NUM EQU 0FFFFH

STACK SEGMENT PARA STACK 'STACK'
      STA DB 1024 DUP(?)
STACK ENDS
CODE SEGMENT
     ASSUME CS:CODE,SS:STACK
BEGIN:MOV DX,CONTROL_PORT_8255
      MOV AL,00000001B      ;A口，模式零，端口输出
      OUT DX,AL
      MOV DX,PORT_8255_A
      MOV AL,0FFH
      OUT DX,AL             ;关灯
      MOV AL,0FEH           ;11111110B 字模
 NEXT:OUT DX,AL
      CALL DELAY
      ROR AL,1	;11111101--11111011
      JMP  NEXT
DELAY PROC NEAR
       PUSH CX
       MOV CX,DELAY_NUM     ;Delay Times=DELAY_NUM
AGAIN :NOP
       NOP
       LOOP AGAIN
       POP CX
       RET
DELAY ENDP
CODE ENDS
     END BEGIN



六、实验结果及思考问题

1．如何使LED闪亮的顺序反向？

答：将11111110，逻辑左移，如果CF=1，则将循环左移的数加1，再这基础上重复循环上一步骤。

2．如何调整LED闪亮的时间间隔？

答：改变NOP指令的个数；改变延时子程序中的CX值。
