电源升压芯片选型全攻略：FP6276B（轻载节能）、FP6277（3A 输出）、FP6296（大功率）

在电子设备设计领域，电源管理芯片的性能直接影响着系统的效率、可靠性及用户体验。随着便携式设备、消费电子及工业应用对功率密度和能效要求的不断提升，升压（Boost）芯片的选型成为工程师面临的核心挑战之一。

如何在有限的输入电压范围内实现高效能量转换？如何平衡轻载功耗与重载输出能力？这些问题往往需要在芯片特性、成本及系统需求之间进行多维度的权衡。

本文将以技术参数对比、场景化案例解析为核心，系统梳理三款芯片的关键特性与选型策略。

一、芯片核心特性概述

1. FP6276B

• 类型：同步升压（内置 MOSFET）
• 输入电压：2.4 - 4.5V（单节锂电池）
• 输出能力：5V/2A（10W），转换效率 93%
• 关键优势：低静态电流（<0.1μA），EN脚拉低电平，输出完全关断功能，显著降低待机功耗。

芯片脚位及封装图

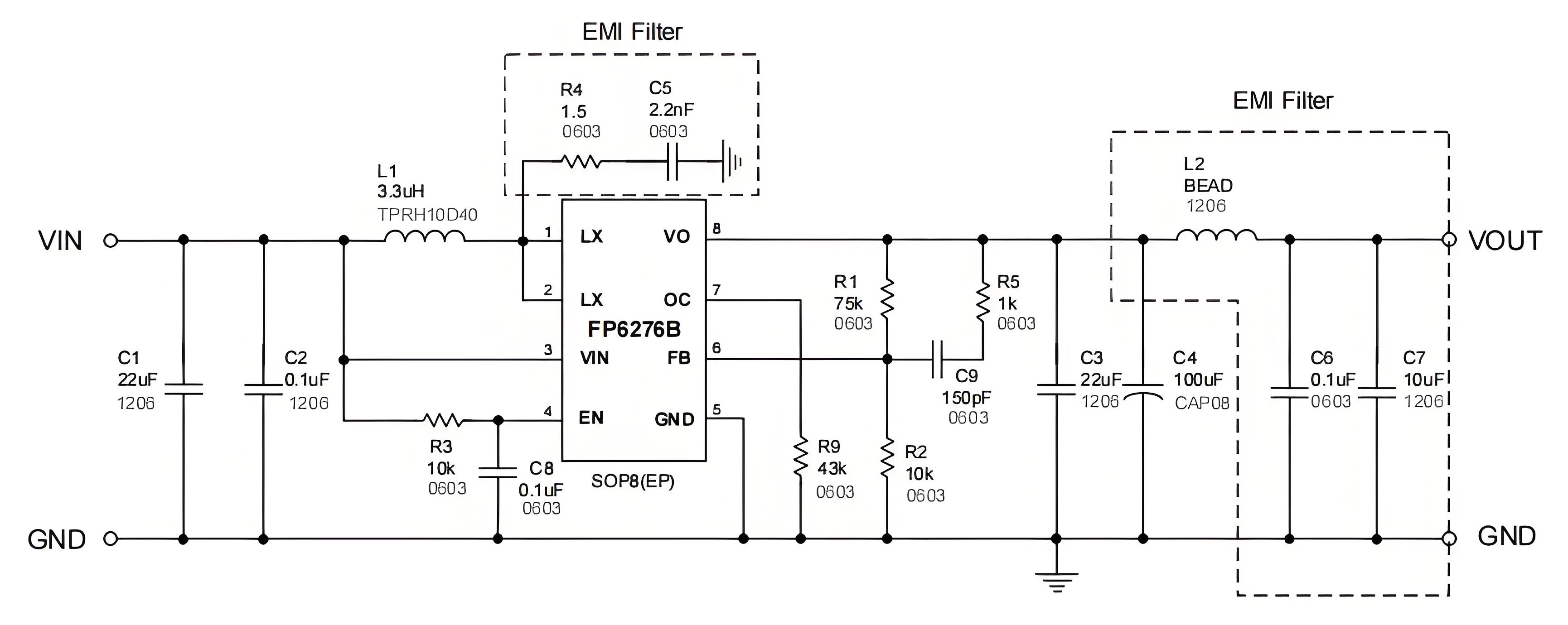

应用电路图



2. FP6277

• 类型：同步升压（内置 MOSFET）
• 输入电压：2.4 - 4.5V
• 输出能力：5V/3A（15W），转换效率 93%
• 关键优势：① EN脚拉低电平，输出完全关断功能，显著降低待机功耗。② 输入限流可调

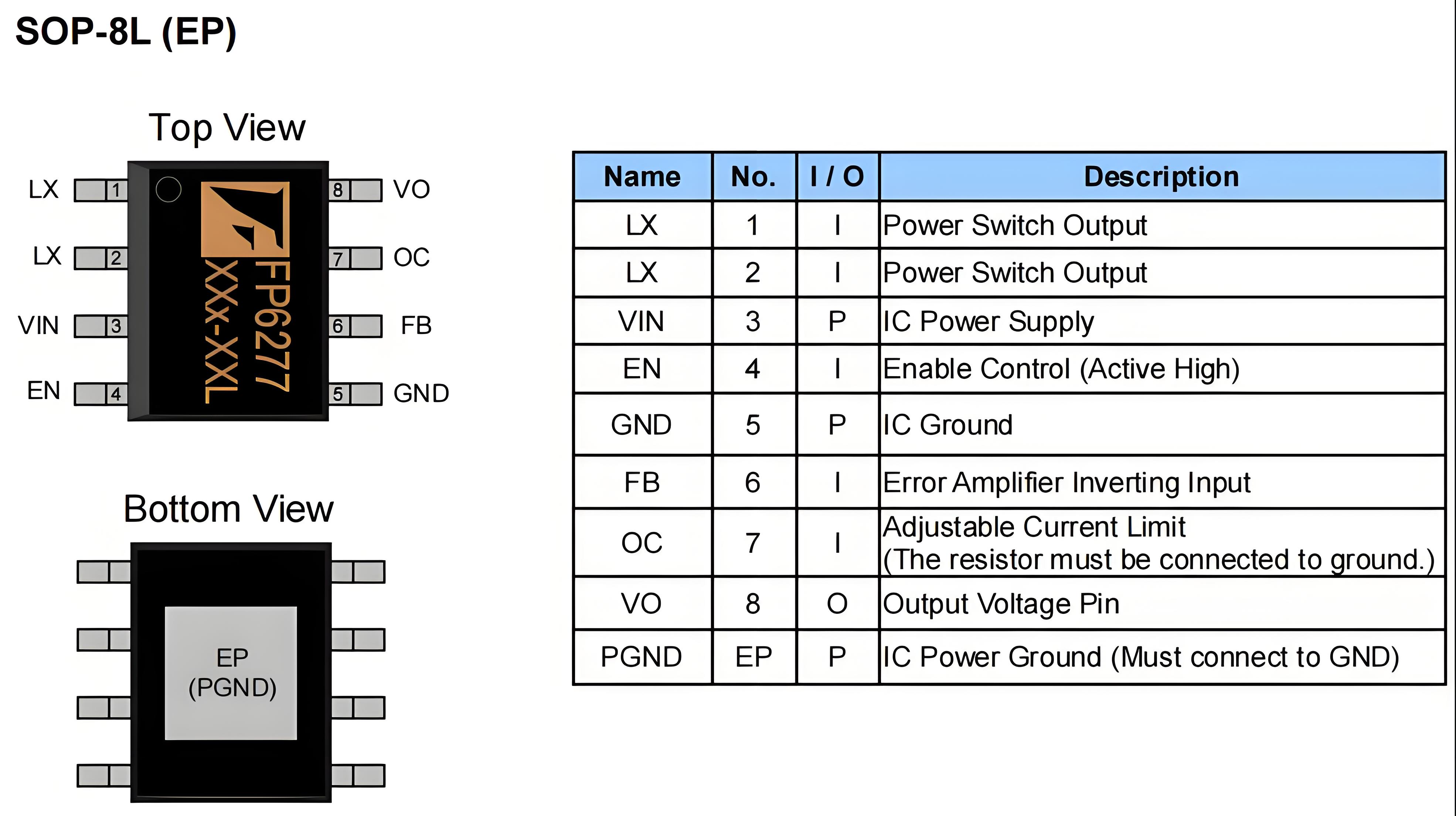

芯片脚位及封装图

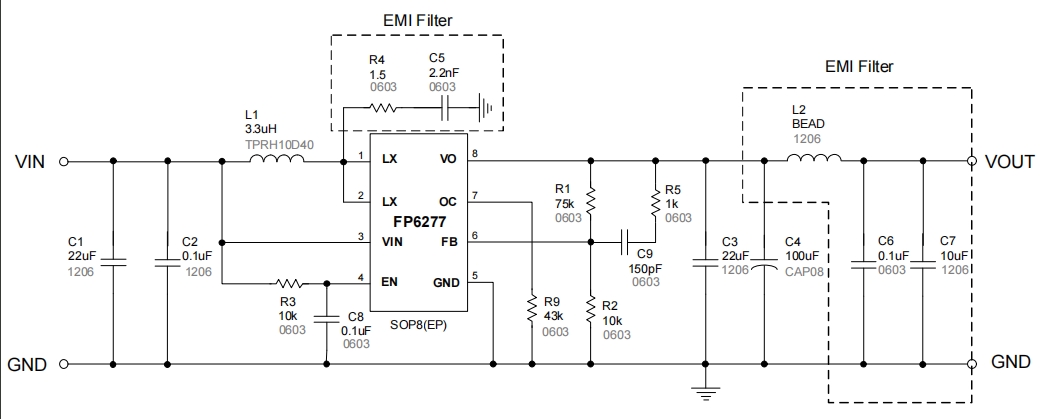

应用电路图

3. FP6296

• 类型：异步升压（内置 MOSFET）
• 输入电压：2.7 - 12V（兼容单 / 双节电池）
• 输出能力：5 - 12V/15-30W，效率 90%
• 关键优势：内置 MOS，外围简单，宽输入电压范围，适配消费电子领域需求。

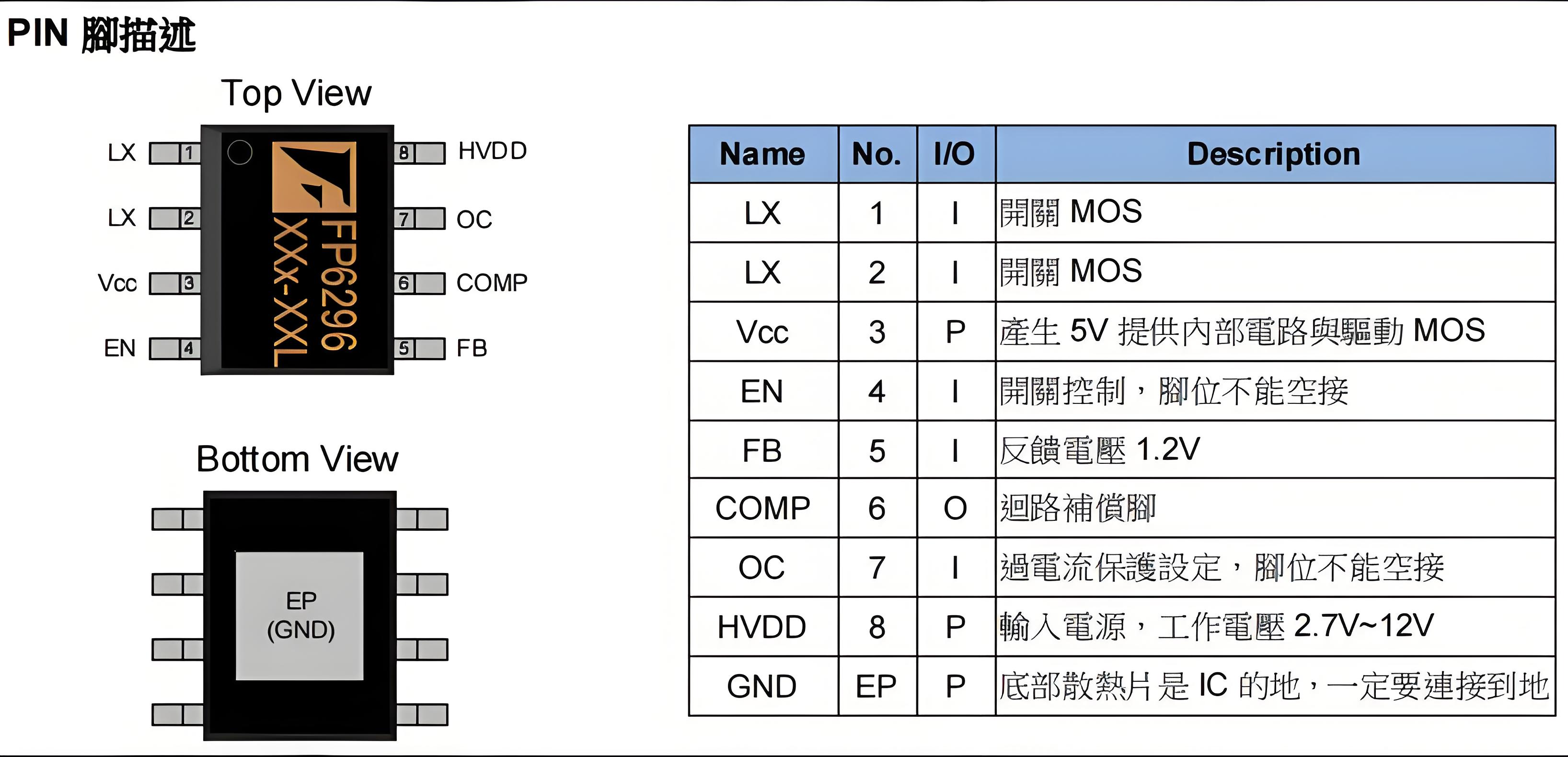

芯片脚位及封装图

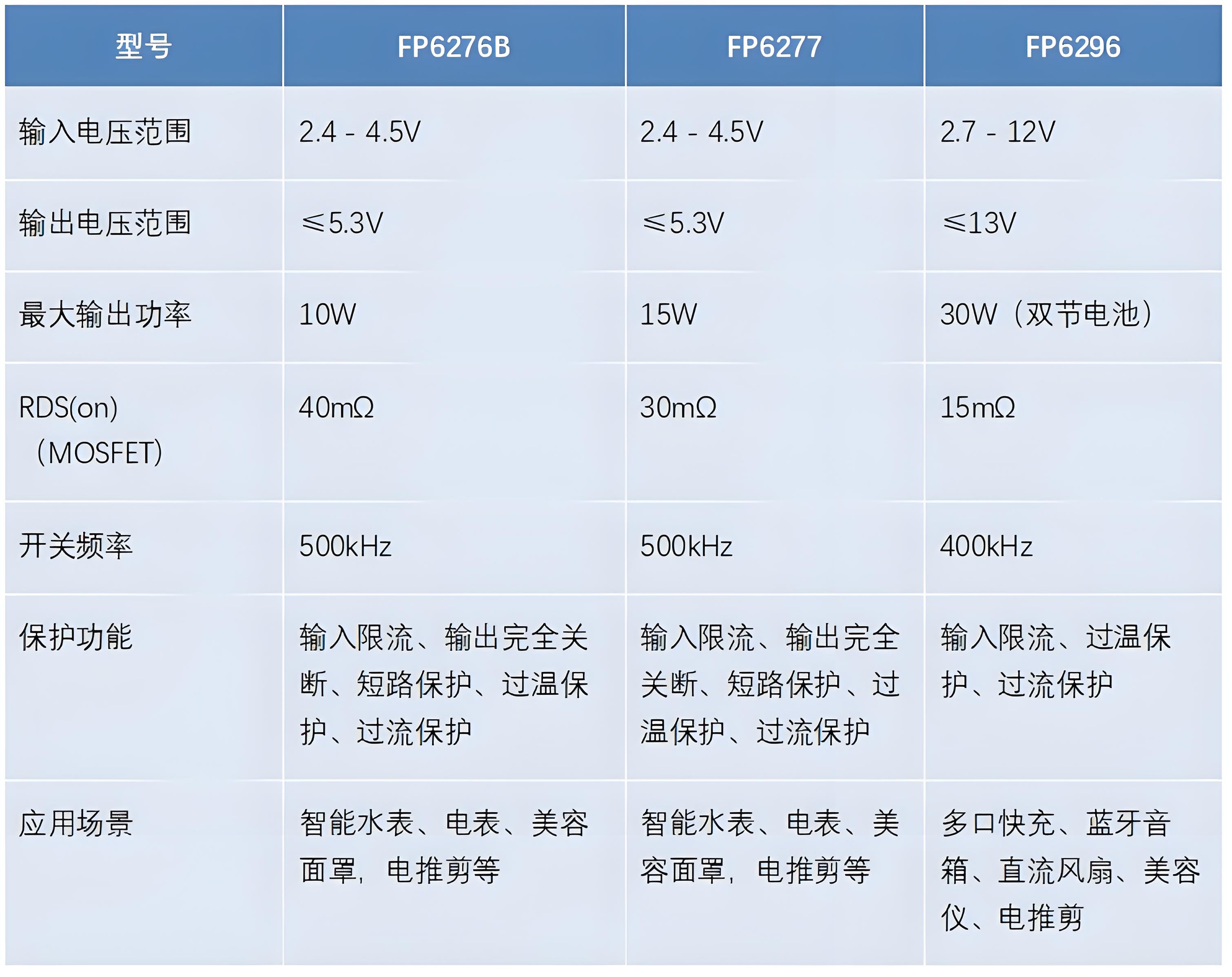

二、关键技术参数对比

1、输入输出参数对比

1. FP6276B和FP6277输入电压范围相同，均为2.4- 4.5V，适合单节锂电池供电；FP6296输入范围更广，2.7- 12V，适配多种电源供电。
2. FP6276B输出电流2A，FP6277提升至3A，满足更高功率需求；FP6296输出功率高达15-30W，电压最高13V，适合更大功率设备。

2、效率与损耗对比

1. FP6276B和FP6277采用同步升压架构，转换效率高，尤其在轻载和中等负载时优势明显；
2. FP6296异步升压架构，在高功率输出时效率也不逊色。

3、保护功能对比

三、应用场景深度分析

1. 轻载便携设备（≤10W）

• 适配芯片：FP6276B
• 场景案例：

① 移动电源：低功耗设计延长续航，EN 脚关断功能降低待机损耗。

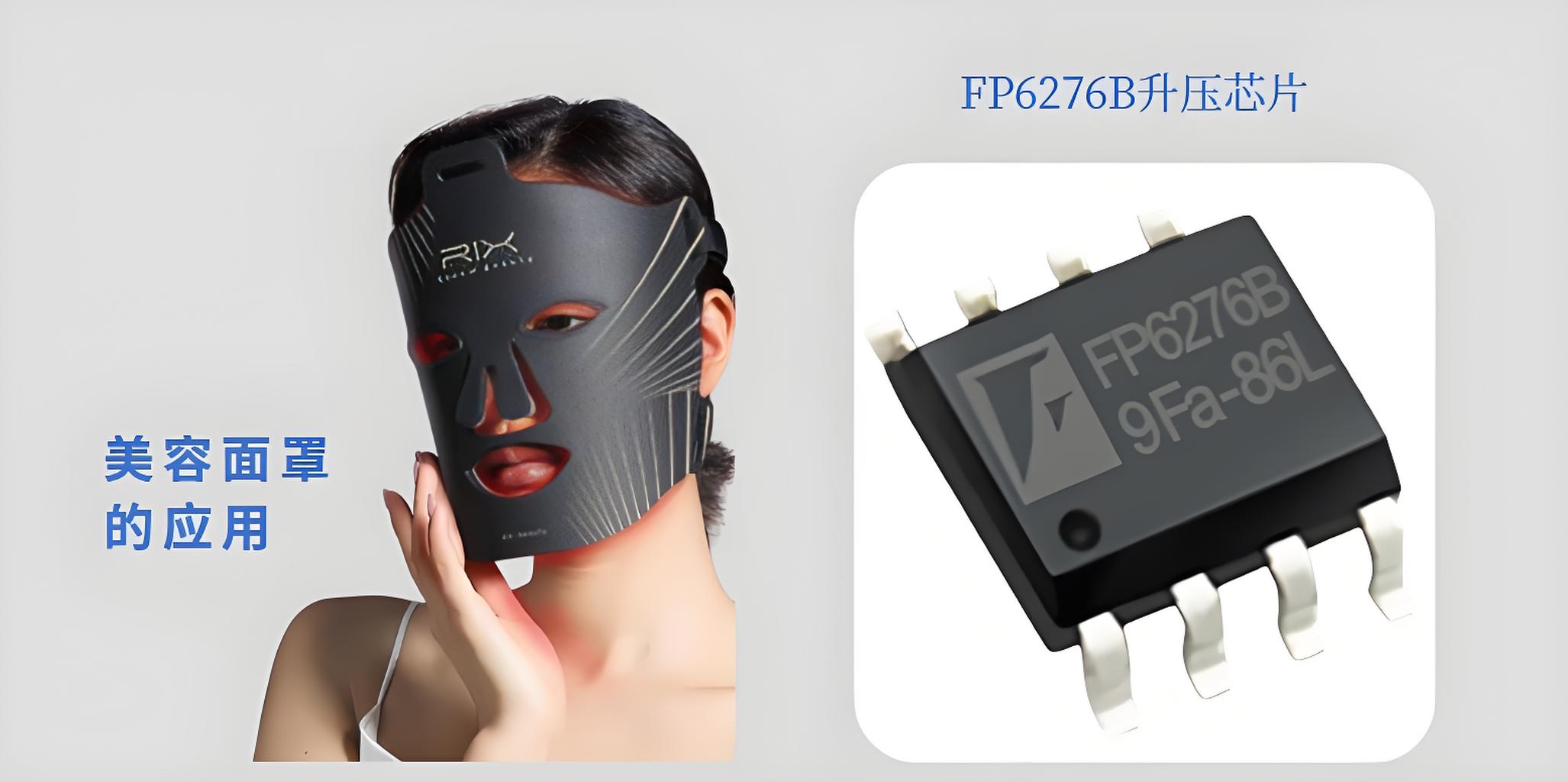

② 美容面罩：高效转换减少发热，适配单节锂电池供电。

2. 中功率快充与手持设备（≤15W）

• 适配芯片：FP6277
• 场景案例：

① 个护类产品应用：输入限流可调功能可根据设备电源特性灵活设置，保护设备电源安全，防止过载损坏。

② 电推剪 / 智能艾灸盒：30mΩ MOSFET 减少导通损耗，提升运行稳定性。





3. 大功率消费电子设备（≤30W）

• 适配芯片：FP6296
• 场景案例：

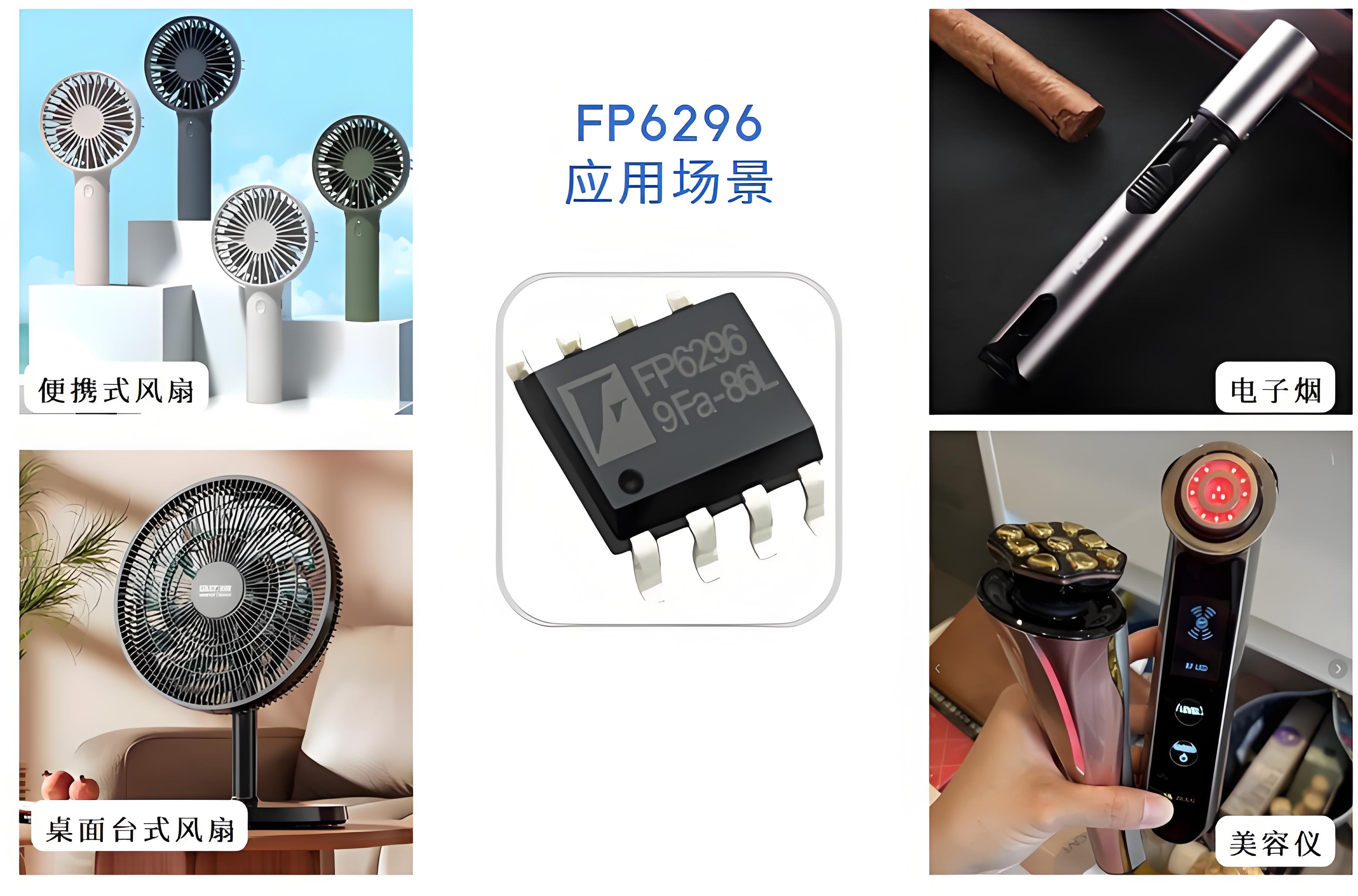

① 电子烟 / K 歌宝：12V/30W 输出驱动大功率负载，宽输入电压适配多电池配置。

② 美容仪 /桌面台式风扇，伸缩风扇：过流保护可编程，确保高负载下的系统安全。



四、选型策略与建议

1、负载需求优先级：

• 轻载（<2A）：升压5V2A，优先 FP6276B，优化成本与体积。
• 中载（2A - 3A）：升压5V3A，选择 FP6277，平衡效率与功率密度。
• 重载（>3A）：升压5V9V12V采用 FP6296，满足大功率与宽电压需求。

2、输入电压适配性：

• 单节锂电池场景：FP6276B/FP6277。
• 多电池或高压输入场景：FP6296。

总结

FP6276B、FP6277 与 FP6296 分别针对轻载、中载及重载场景设计，通过同步 / 异步升压架构与差异化参数配置，全面覆盖便携设备、消费电子等多领域需求。选型时需综合考虑负载特性、输入电压范围及系统保护要求，以实现最优性能与成本效益。

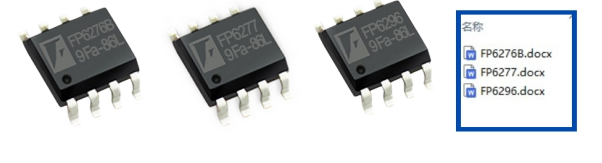

附件：
