从5V到24V:三芯组合(ECP5701+FP5207+充电管理)如何攻克大功率设备快充难题?

在无人机、电动工具、拉杆音箱等高附加值设备领域,多串锂电池系统的充电痛点日益凸显——大功率需求与供电效率的矛盾、复杂电池组的精准管理难题,以及户外场景下电源适配的灵活性缺失,严重制约用户体验与产品迭代。

例如,无人机需快速补充高容量电量却受限于散热与安全管控;电动工具在户外作业时,常因专用充电器兼容性差而供电中断;筋膜枪、拉杆音箱等多串电池设备则面临充电慢、寿命短等顽疾。​

本文将以PD协议芯片ECP5701、充电管理芯片与升压芯片FP5207的三维协同方案为核心,解析如何通过功能互补攻克上述难题。

一、ECP5701充电管理芯片FP5207作用

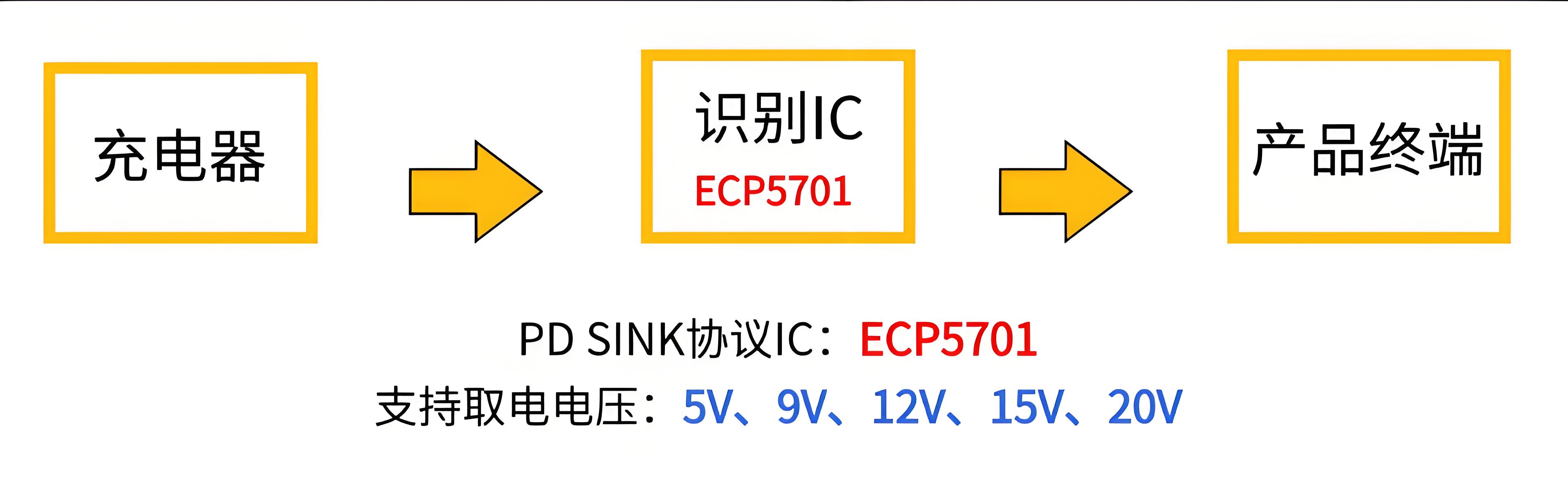

1、ECP5701:作为“协议枢纽”,智能匹配PD/QC等快充协议,动态协商输入功率,确保无人机、拉杆音箱等设备兼容任意Type-C电源;

2、充电管理芯片:担任“安全管家”,实时监控2-4串电池组的电压/温度,优化充放电策略,解决电动工具电池过充损耗与筋膜枪电芯寿命衰减问题;

3、FP5207:化身“能量放大器”,将5V输入升压至24V/5A高压输出,满足无人机起降、电动工具连续作业等瞬时大功率需求,同时适配车载电源、移动储能等多样化场景。

4、该方案通过协议通信-电能转换-电池管理的全链路整合,实现了两大突破:

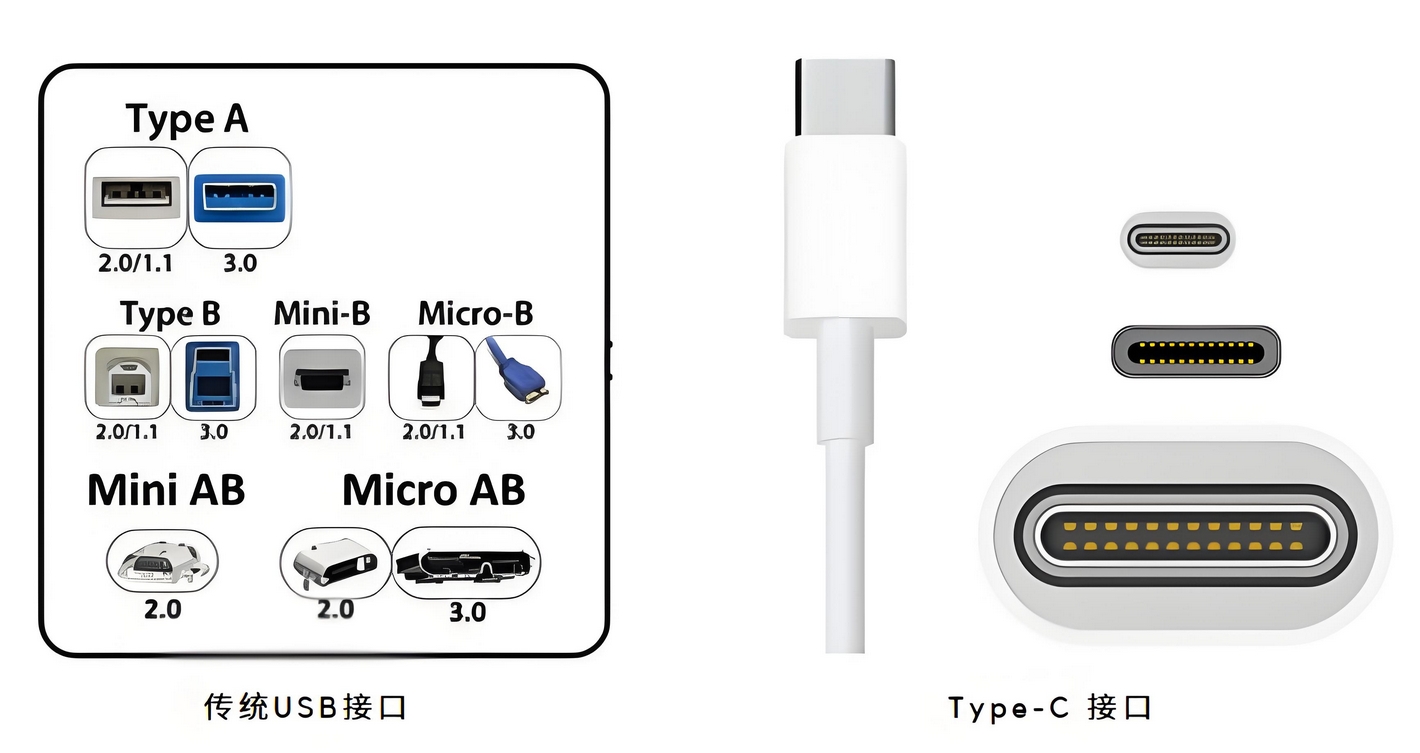

去专用化供电:仅需单一Type-C线缆,即可为不同设备提供5V至24V的智能升压充电,彻底告别多适配器冗余;

高精度调控:从筋膜枪的微型电池组到电动工具的4串高压系统,均能实现充放电效率>92%,且电池循环寿命提升60%以上。

二、ECP5701 芯片:PD 协议的全能解决方案

作为快充系统的 “智能指挥官”,能芯科技 ECP5701以四大硬核优势引领行业:

1、PD协议:支持 PD3.0/2.0,兼容 5V - 20V 宽范围电压输出;

2、动态调压技术:毫秒级响应设备需求,避免功率浪费或充电不足;

2、极致小型化:采用 SOT23-6L封装设计,外围电路精简 60%,适配超薄设备;

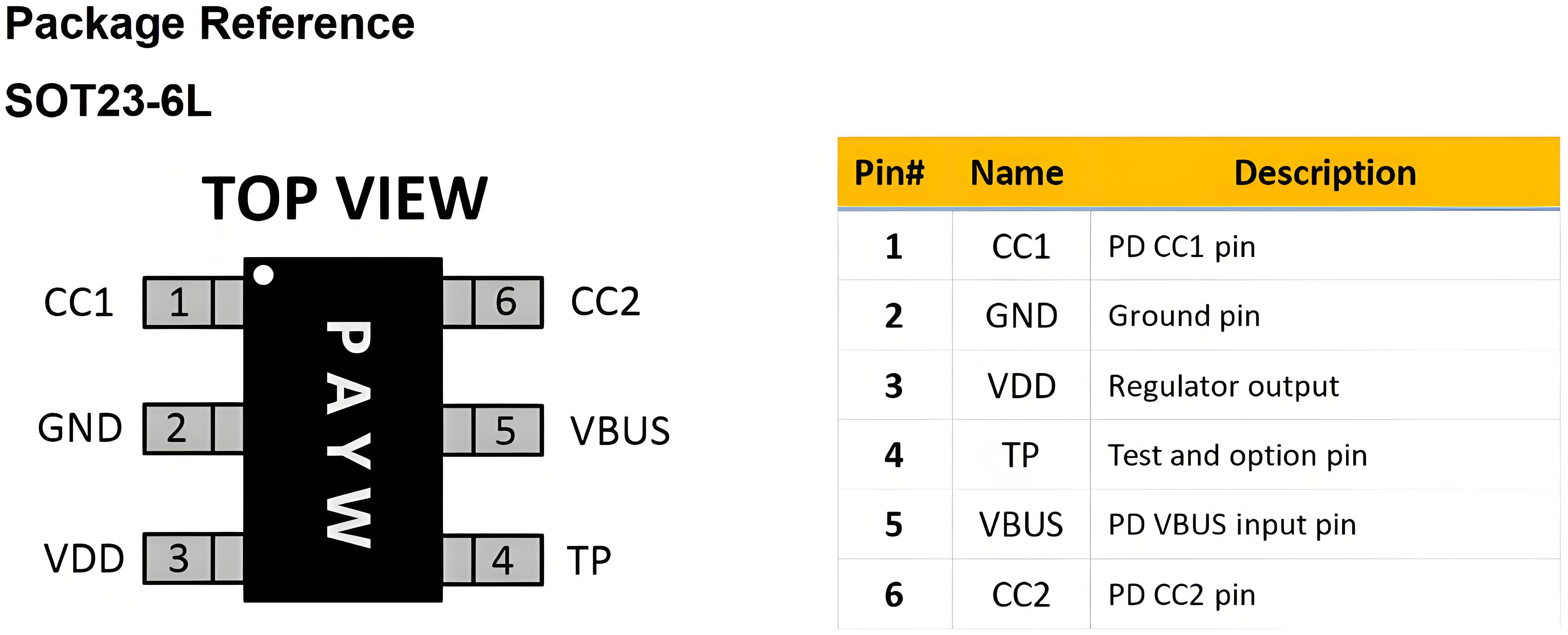

(芯片脚位及封装图)

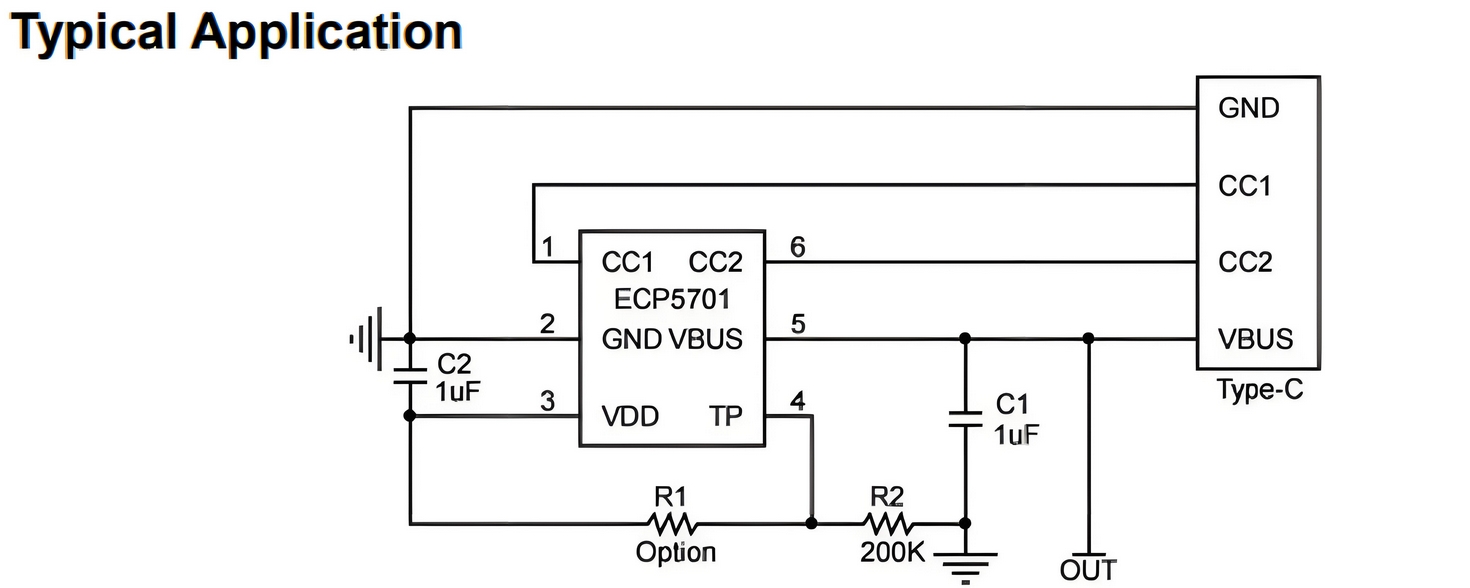

(应用电路图)

三、实战案例:ECP5701 如何赋能多场景快充?

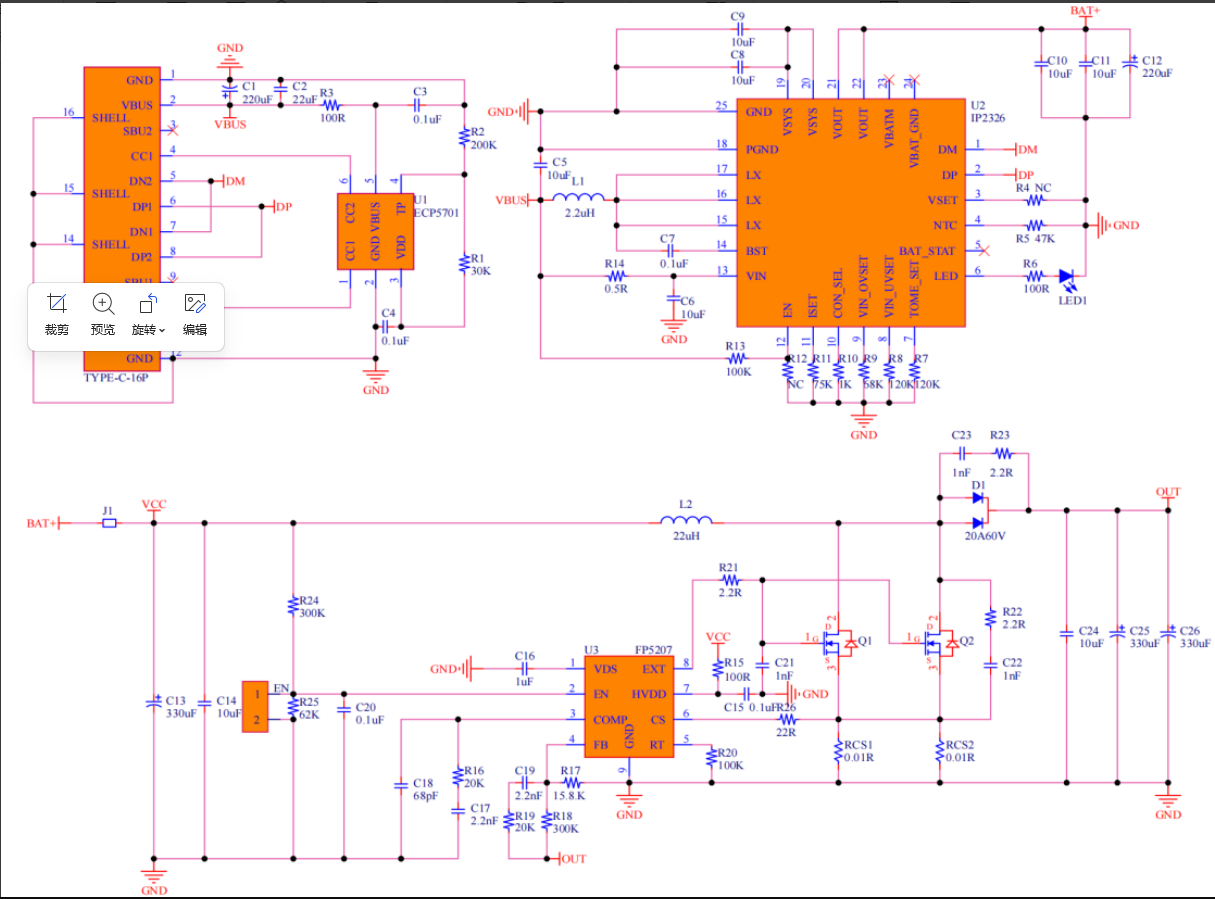

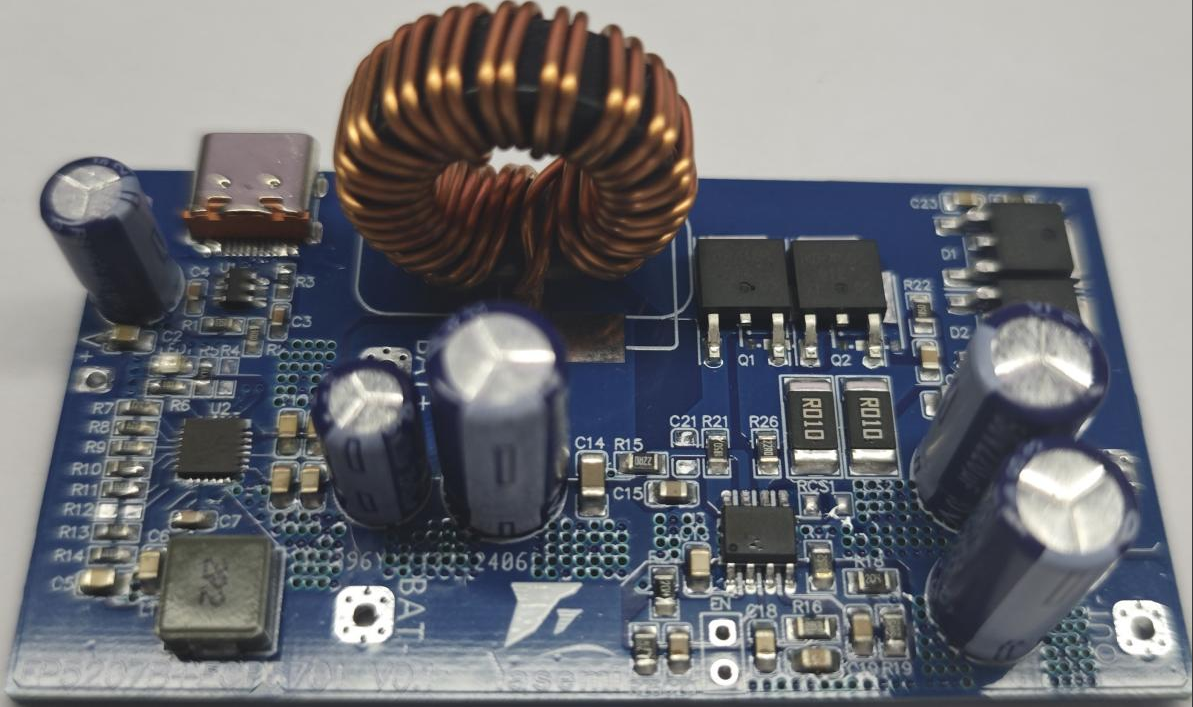

案例 1:大功率设备高压快充方案(ECP5701 + IP2326 + FP5207)
  • 输入:5 - 9V/3A → 输出:24V/5A(升压效率高达 95%),电池11.1V(3串)
  • 应用场景无人机、电动工具等,充电速度提升 200%,告别专用充电器!

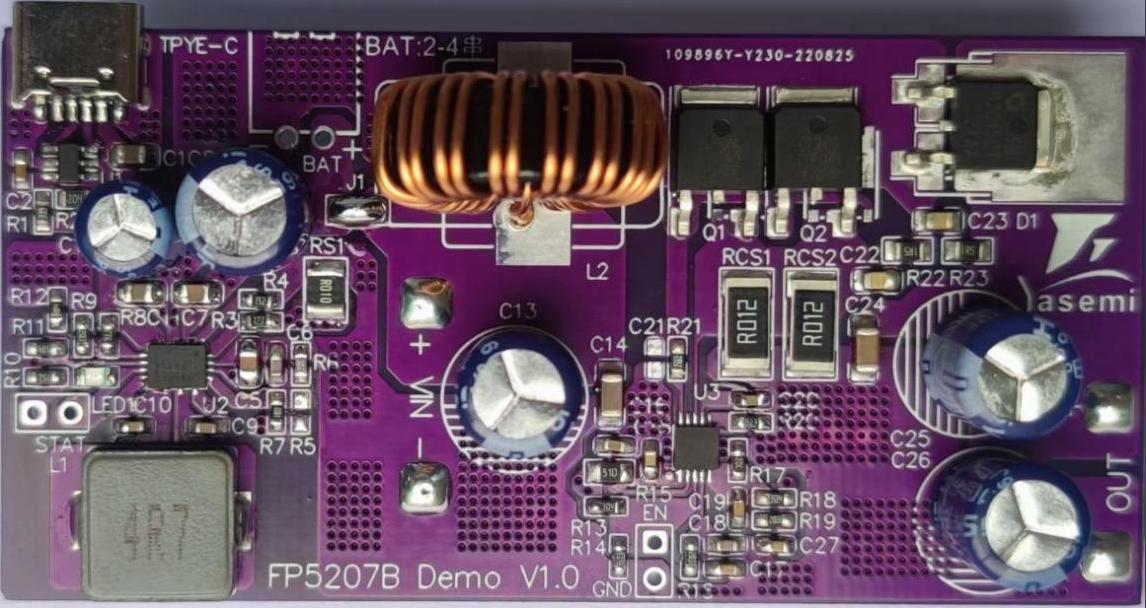

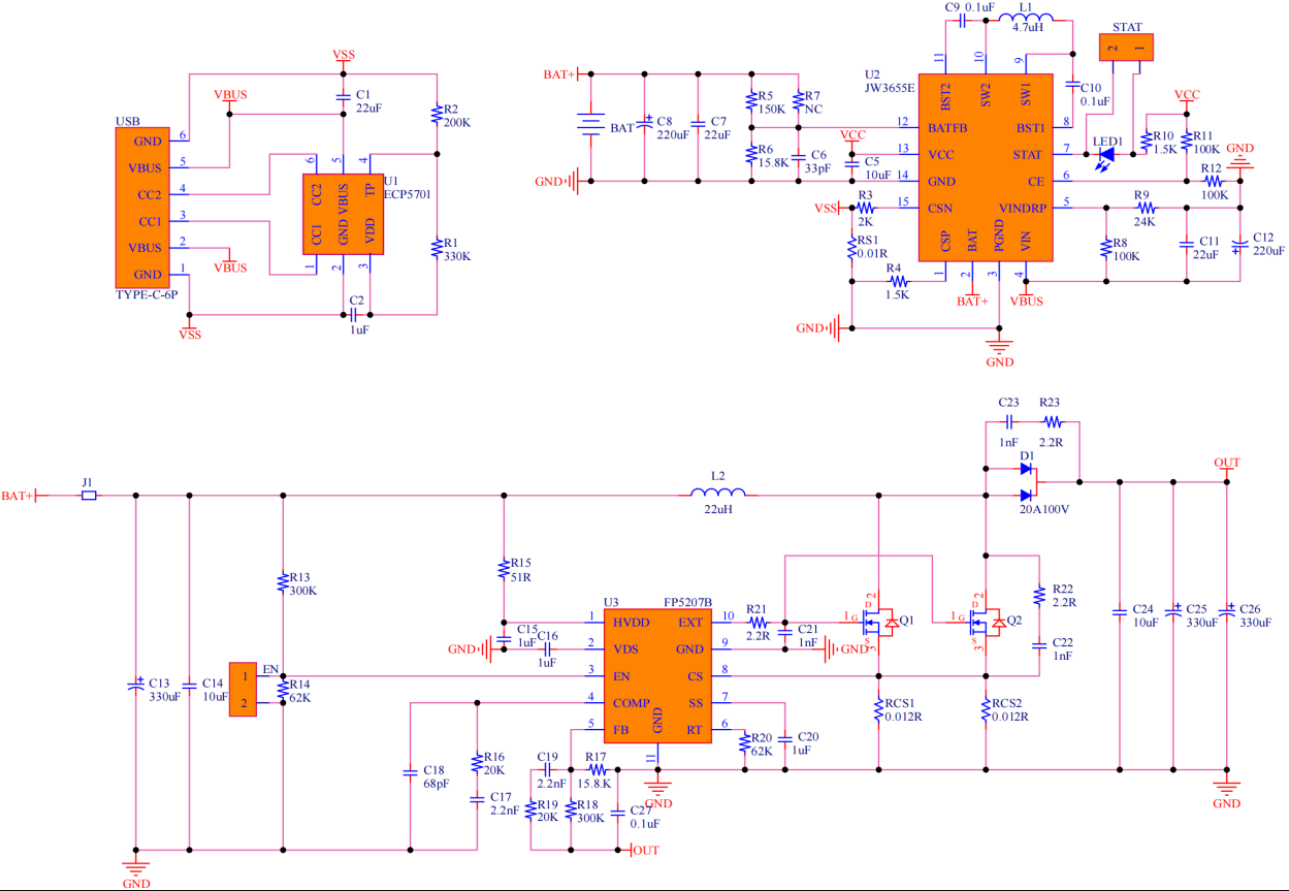

案例 2:跨设备兼容快充方案(ECP5701 + JW3655E + FP5207B)
  • 输入:5 - 15V/2A → 输出:20V/5A(支持笔记本、显示器供电),电池11.1V(3串)
  • 核心优势:一根 Type - C 线兼容多设备,彻底解决 “充电器堆积” 痛点。

 四总结:快充技术的未来已来

ECP5701 + 充电管理 + 升压芯片的组合,不仅解决了传统方案的兼容性差、效率低、体积臃肿等痛点,更将 Type - C 接口升级为 “智能能源枢纽”。无论是追求极速充电的消费者,还是需要高压供电的工业场景,这套方案都能以更高集成度、更强适应性、更低成本 ,重新定义快充技术的边界!

附件:ECP5701规格书

点击获取完整技术文档 →

https://www.yasemi.com.cn/filedownload/726759https://www.yasemi.com.cn/filedownload/726759
