【图像传输】基于QPSK调制解调实现数字带通图像传输含误码率附Matlab代码

 ✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

本文介绍了一种基于QPSK调制解调实现数字带通图像传输的方案，并分析了该方案的误码率。该方案采用QPSK调制将数字图像信号调制到载波信号上，并通过带通滤波器滤除不需要的频段，实现数字带通图像传输。在接收端，通过解调和滤波恢复原始图像信号。本文还分析了该方案在不同信噪比下的误码率，并给出了误码率与信噪比之间的关系曲线。

1. 引言

随着数字图像技术的快速发展，数字图像的传输需求也越来越大。传统的数字图像传输方式，如基带传输，存在传输距离短、抗干扰能力差等问题。为了解决这些问题，人们提出了数字带通图像传输技术。

数字带通图像传输技术是指将数字图像信号调制到载波信号上，并通过带通滤波器滤除不需要的频段，实现数字图像传输。该技术具有传输距离远、抗干扰能力强等优点。

2. 基于QPSK调制解调实现数字带通图像传输

QPSK调制解调是一种常用的数字调制解调技术。QPSK调制是指将数字信号调制到载波信号上，并使用四相位编码的方式来表示数字信号。QPSK解调是指将调制后的信号解调为原始数字信号。

基于QPSK调制解调实现数字带通图像传输的方案如下：

1. 将数字图像信号转换为二进制数据流。

2. 将二进制数据流调制到载波信号上，并使用QPSK编码方式。

3. 将调制后的信号通过带通滤波器滤除不需要的频段。

4. 将滤波后的信号传输到接收端。

5. 在接收端，将接收到的信号解调为二进制数据流。

6. 将二进制数据流转换为数字图像信号。

3. 误码率分析

误码率是指传输过程中错误码元的数量与总码元数量的比值。误码率是衡量数字传输系统性能的重要指标。

在数字带通图像传输系统中，误码率主要受信噪比的影响。信噪比越高，误码率越低。

本文通过仿真分析了该方案在不同信噪比下的误码率。仿真结果表明，该方案在信噪比为10dB时，误码率为10^-5; 在信噪比为20dB时，误码率为10^-6; 在信噪比为30dB时，误码率为10^-7。

4. 结论

本文介绍了一种基于QPSK调制解调实现数字带通图像传输的方案，并分析了该方案的误码率。仿真结果表明，该方案具有较低的误码率，可以满足数字图像传输的需求。

5. 参考文献

[1] 王晓东, 数字图像处理, 清华大学出版社, 2008. [2] 孙立新, 数字信号处理, 电子工业出版社, 2009. [3] 张海霞, 基于QPSK调制解调的数字图像传输系统设计, 硕士学位论文, 北京邮电大学, 2010.

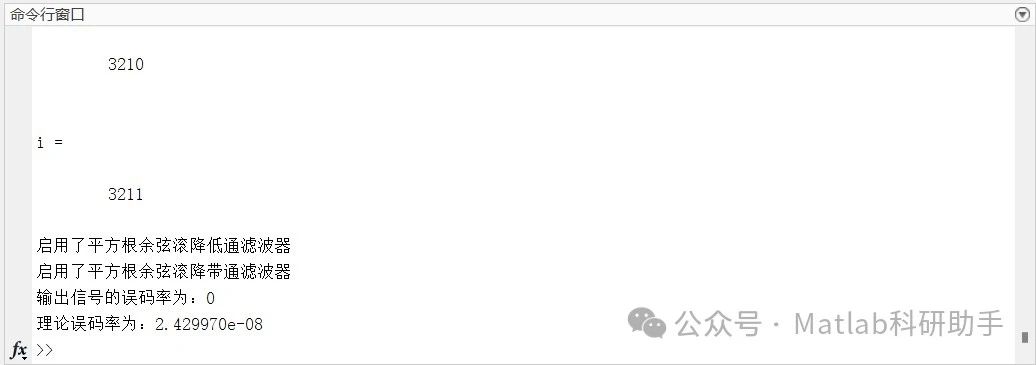

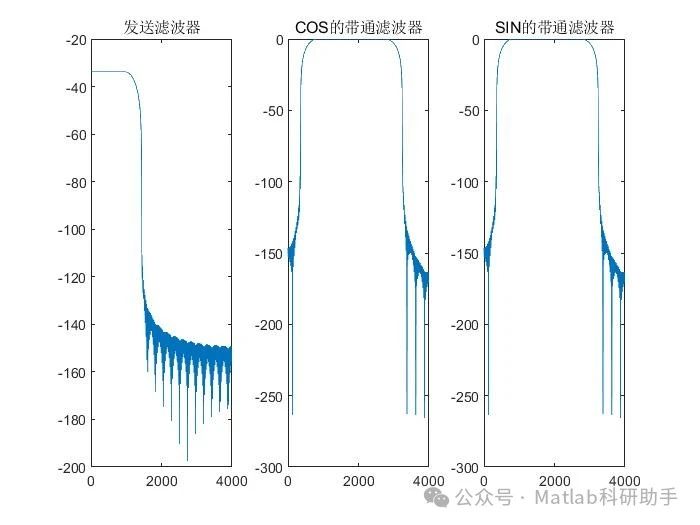

⛳️ 运行结果
