【气动学】弹道导弹六自由度全弹道Matlab仿真

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

弹道导弹的飞行轨迹复杂且受多种因素影响，对其进行精确的仿真预测对于武器系统的设计、改进和作战运用至关重要。本文将探讨利用Matlab软件对弹道导弹进行六自由度全弹道仿真，重点阐述其气动学建模、动力学方程推导及数值解法等关键环节。

一、 六自由度运动方程的建立

弹道导弹的运动可以简化为一个刚体在三维空间中的运动，其姿态和位置由六个自由度描述：三个平移自由度 (x, y, z) 代表质心位置，三个旋转自由度 (φ, θ, ψ) 代表姿态角（分别为滚转角、俯仰角和偏航角）。建立六自由度运动方程需要考虑多种外力作用，包括：

• 重力： 地心引力是影响弹道导弹飞行轨迹的主要因素，其大小和方向随导弹位置的变化而变化。

• 推力： 火箭发动机的推力是导弹的主要驱动力，其大小和方向随时间变化，需要根据发动机性能参数进行建模。

• 气动力： 包括升力、阻力和力矩，是气动学建模的核心。其大小和方向不仅与导弹速度、迎角、侧滑角等气动参数有关，还与大气密度、马赫数等环境因素密切相关。准确的气动力模型是仿真精度的关键。

• 地球自转的影响： 地球自转会引起科里奥利力和离心力，影响导弹的轨迹，尤其对于远程导弹，其影响不可忽略。

基于牛顿第二定律和欧拉动力学方程，可以建立弹道导弹的六自由度运动方程：

1. 平移运动方程:

m(dv/dt) = F_推力 + F_气动力 + F_重力 + F_科里奥利 + F_离心力

其中，m为导弹质量，v为导弹速度向量。

2. 旋转运动方程:

I(dω/dt) = M_气动力 + M_推力

其中，I为导弹转动惯量张量，ω为导弹角速度向量，M为力矩向量。

上述方程组是一个非线性常微分方程组，其解需要采用数值方法求解。

二、 气动力模型的建立

气动力模型的精度直接影响仿真结果的可靠性。常见的建模方法包括：

• 经验公式法： 利用风洞试验或飞行试验数据拟合得到气动力系数与气动参数之间的关系式，如常用的曲线拟合法或多项式拟合法。这种方法简单易行，但精度受限于试验数据的精度和范围。

• 计算流体力学(CFD)法： 使用CFD软件对导弹进行数值模拟，获得更精确的气动力数据。这种方法精度高，但计算量巨大，需要较高的计算资源和专业知识。

• 混合法： 结合经验公式法和CFD法的优点，在不同飞行阶段采用不同的建模方法，提高仿真精度和效率。例如，在亚音速阶段采用经验公式法，在超音速阶段采用CFD法。

本仿真中，可根据导弹的飞行速度范围和精度要求选择合适的气动力模型。 需要特别关注升力、阻力系数随马赫数和迎角的变化规律，以及力矩系数的建模。

三、 数值解法

由于六自由度运动方程组的非线性特性，需要采用数值方法求解。常用的数值方法包括：

• 龙格-库塔法(Runge-Kutta method): 精度高，稳定性好，是求解常微分方程的常用方法。

• Adams-Bashforth-Moulton法: 是一种多步法，计算效率较高，但启动需要使用其他方法，例如龙格-库塔法。

• 预测-校正法: 将预测值和校正值结合，提高精度。

选择合适的数值解法需要考虑计算精度和计算效率的平衡。在Matlab中，可以使用内置的ode系列函数进行数值求解。

四、 Matlab仿真实现

利用Matlab的强大数值计算能力和图形显示功能，可以方便地实现弹道导弹六自由度全弹道仿真。主要步骤包括：

1. 建立模型参数: 输入导弹的几何参数、质量特性、发动机参数、气动力模型参数等。

2. 编写运动方程函数: 将上述六自由度运动方程转化为Matlab可识别的函数形式。

3. 选择数值解法: 选择合适的数值解法，并设置相应的参数，如步长、精度等。

4. 调用Matlab求解器: 利用Matlab的ode系列函数求解运动方程，得到导弹在不同时刻的位置、速度、姿态等信息。

5. 结果可视化: 利用Matlab的绘图功能，将仿真结果以图形的形式展现出来，例如轨迹图、速度时间曲线、姿态角时间曲线等。

五、 结论

本文探讨了利用Matlab进行弹道导弹六自由度全弹道仿真的方法，包括运动方程的建立、气动力模型的构建、数值解法的选择以及Matlab仿真实现的步骤。 准确的气动力模型是仿真精度的关键，而合适的数值解法则决定了仿真效率。 通过该仿真平台，可以对导弹设计方案进行评估、预测导弹的飞行轨迹、分析不同因素对导弹飞行轨迹的影响，为导弹的设计、改进和作战运用提供重要的技术支撑。 未来的研究可以进一步考虑更复杂的气动效应、地球形状的影响以及制导控制系统的加入，以构建更完善的弹道

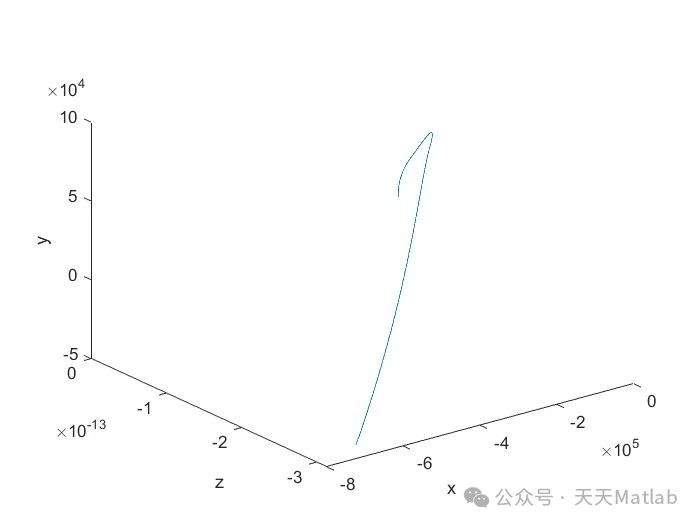

⛳️ 运行结果
