【光伏】大功率光伏应用不同多电平变换器拓扑的比较研究Simulink实现

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击主页 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 随着光伏发电技术的快速发展，大功率光伏系统的应用日益广泛。多电平变换器以其优越的性能，例如降低开关频率、减少谐波含量、提高电压等级等，成为大功率光伏应用中的关键技术。然而，不同的多电平变换器拓扑结构具有各自的优缺点，选择合适的拓扑结构对系统效率、可靠性以及成本至关重要。本文将对几种常用的多电平变换器拓扑，包括二极管箝位型 (NPC)、飞背式 (FC)、级联式 (CHB) 等，进行深入的比较研究，从拓扑结构、开关器件数量、电压平衡性、谐波抑制能力、控制策略复杂度以及成本等方面进行全面的分析，最终为大功率光伏系统选择合适的变换器拓扑提供参考依据。

关键词: 多电平变换器；光伏发电；大功率；拓扑结构；比较研究

1. 引言

光伏发电作为一种清洁能源，在全球能源转型中扮演着越来越重要的角色。然而，光伏阵列输出的直流电压较低，且波动较大，需要通过功率变换器将其升压并转换为交流电，才能并入电网。对于大功率光伏系统，单电平变换器存在开关频率高、谐波含量大、开关应力高等问题，限制了其应用。多电平变换器通过多个电平的合成，能够有效降低开关频率、减少谐波含量、提高电压等级，从而显著提高系统效率和可靠性。

目前，已有多种多电平变换器拓扑结构被提出并应用于光伏发电系统。然而，每种拓扑结构都存在其自身的优势和劣势，选择合适的拓扑结构需要综合考虑多种因素。本文将对几种常用的多电平变换器拓扑进行详细的比较研究，为大功率光伏系统的应用提供理论指导。

2. 多电平变换器拓扑结构概述

本节将简要介绍几种常用的多电平变换器拓扑结构，包括二极管箝位型 (NPC)、飞背式 (FC) 和级联式 (CHB) 三种。

2.1 二极管箝位型 (NPC) 变换器

NPC 变换器是应用最为广泛的多电平变换器之一。其核心思想是利用多个电容箝位开关器件的电压，合成出多个电平的输出电压。NPC 变换器具有较低的开关应力，但其缺点是需要大量的二极管和电容，器件数量随电平数的增加而急剧增加，增加了系统成本和复杂性。

2.2 飞背式 (FC) 变换器

FC 变换器通过在每个开关管上并联一个反向并联二极管，实现电压的多次翻转，从而生成多个电压电平。FC 变换器与 NPC 变换器相比，开关器件数量较少，但其电压平衡性较差，需要复杂的控制策略来维持各个电容的电压平衡。

2.3 级联式 (CHB) 变换器

CHB 变换器由多个单相全桥变换器级联而成，每个全桥变换器由一个独立的直流电压源供电。CHB 变换器具有良好的模块化特性，易于扩展，但其需要多个独立的直流电压源，增加了系统的成本和复杂性。此外，每个模块的电压需要精确控制才能保证输出电压的质量。

3. 不同拓扑结构的比较分析

本节将从以下几个方面对上述三种多电平变换器拓扑进行比较分析：

3.1 开关器件数量: NPC 变换器的开关器件数量随电平数的增加呈指数增长，而 FC 变换器和 CHB 变换器的开关器件数量则随电平数的增加呈线性增长。因此，在高电平数的情况下，FC 和 CHB 变换器具有明显的优势。

3.2 电压平衡性: NPC 变换器和 FC 变换器的电压平衡性相对较差，需要复杂的控制策略来维持各个电容的电压平衡。而 CHB 变换器的电压平衡性相对较好，因为每个模块的电压由独立的直流电压源供电。

3.3 谐波抑制能力: 三种拓扑结构都能有效降低谐波含量，但其谐波抑制能力与控制策略和电平数密切相关。高电平数的变换器通常具有更好的谐波抑制能力。

3.4 控制策略复杂度: NPC 和 FC 变换器的控制策略相对复杂，需要考虑电压平衡和开关顺序等问题。CHB 变换器的控制策略相对简单，每个模块可以独立控制。

3.5 成本: CHB 变换器由于需要多个独立的直流电压源，成本相对较高。NPC 变换器需要大量的被动器件，成本也相对较高。FC 变换器在器件数量方面具有一定的优势，成本相对较低。

4. 结论

本文对几种常用的多电平变换器拓扑结构进行了比较研究，发现每种拓扑结构都有其自身的优势和劣势。选择合适的拓扑结构需要根据具体应用需求综合考虑开关器件数量、电压平衡性、谐波抑制能力、控制策略复杂度以及成本等因素。对于大功率光伏应用，如果对成本敏感度较高，且对电压平衡性要求不高，可以选择 FC 变换器；如果对谐波抑制能力要求较高，且能够容忍较高的系统成本，可以选择 NPC 变换器或高电平数的 CHB 变换器；如果需要良好的模块化特性和易于扩展性，可以选择 CHB 变换器。 未来的研究方向可以集中在新型多电平变换器拓扑的研发，以及针对不同拓扑结构的更有效的控制策略的研究，以进一步提高大功率光伏系统的效率、可靠性和经济性。

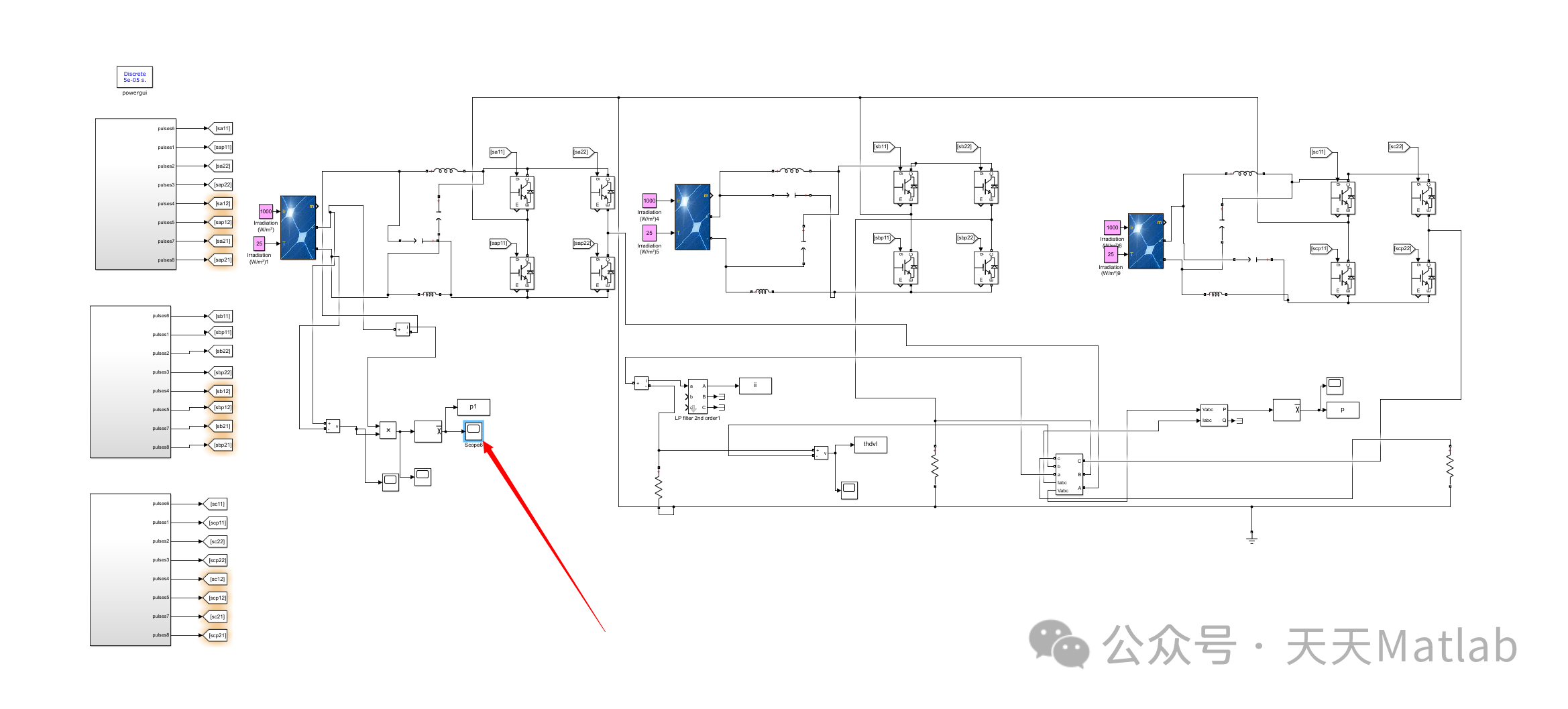

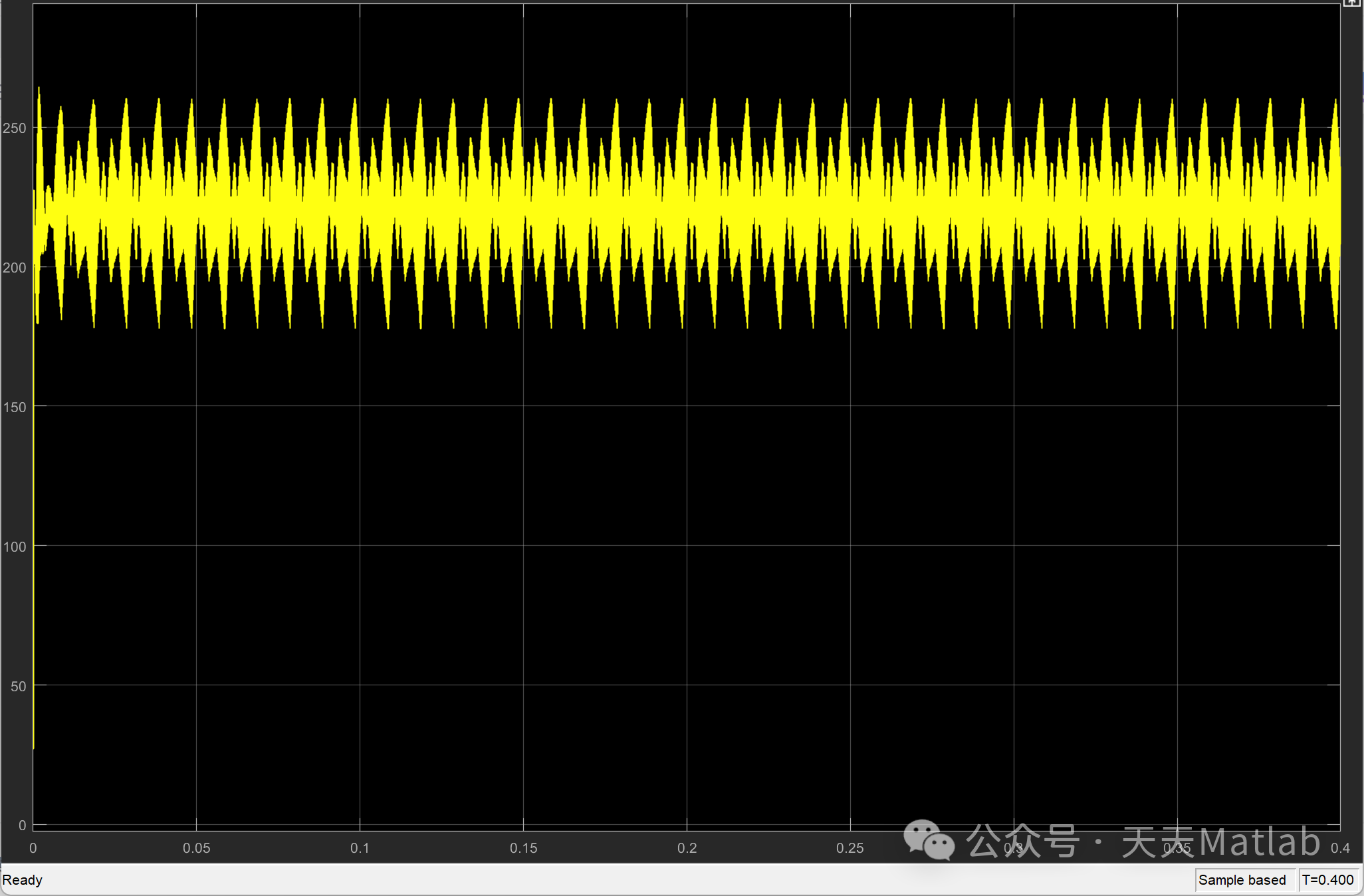

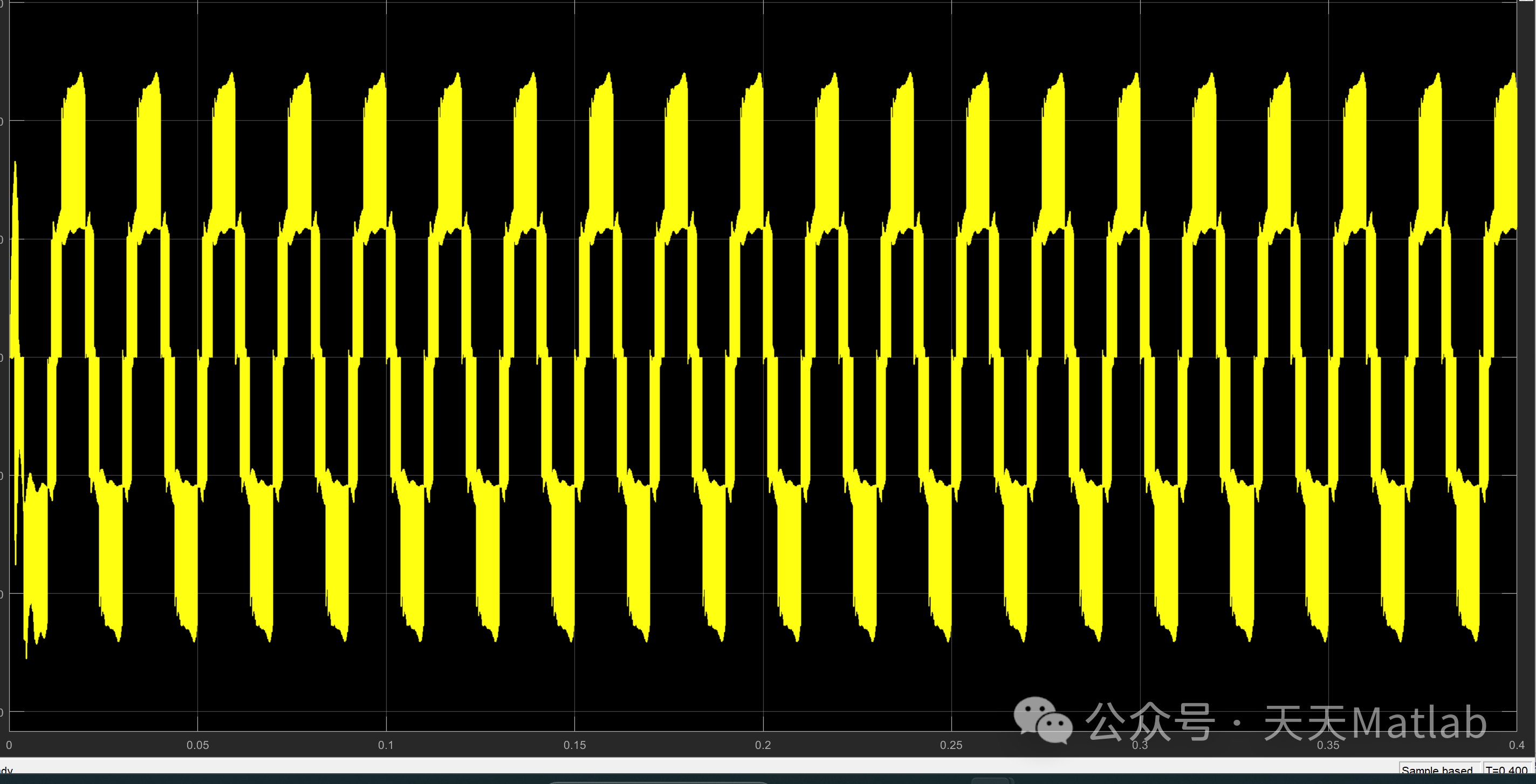

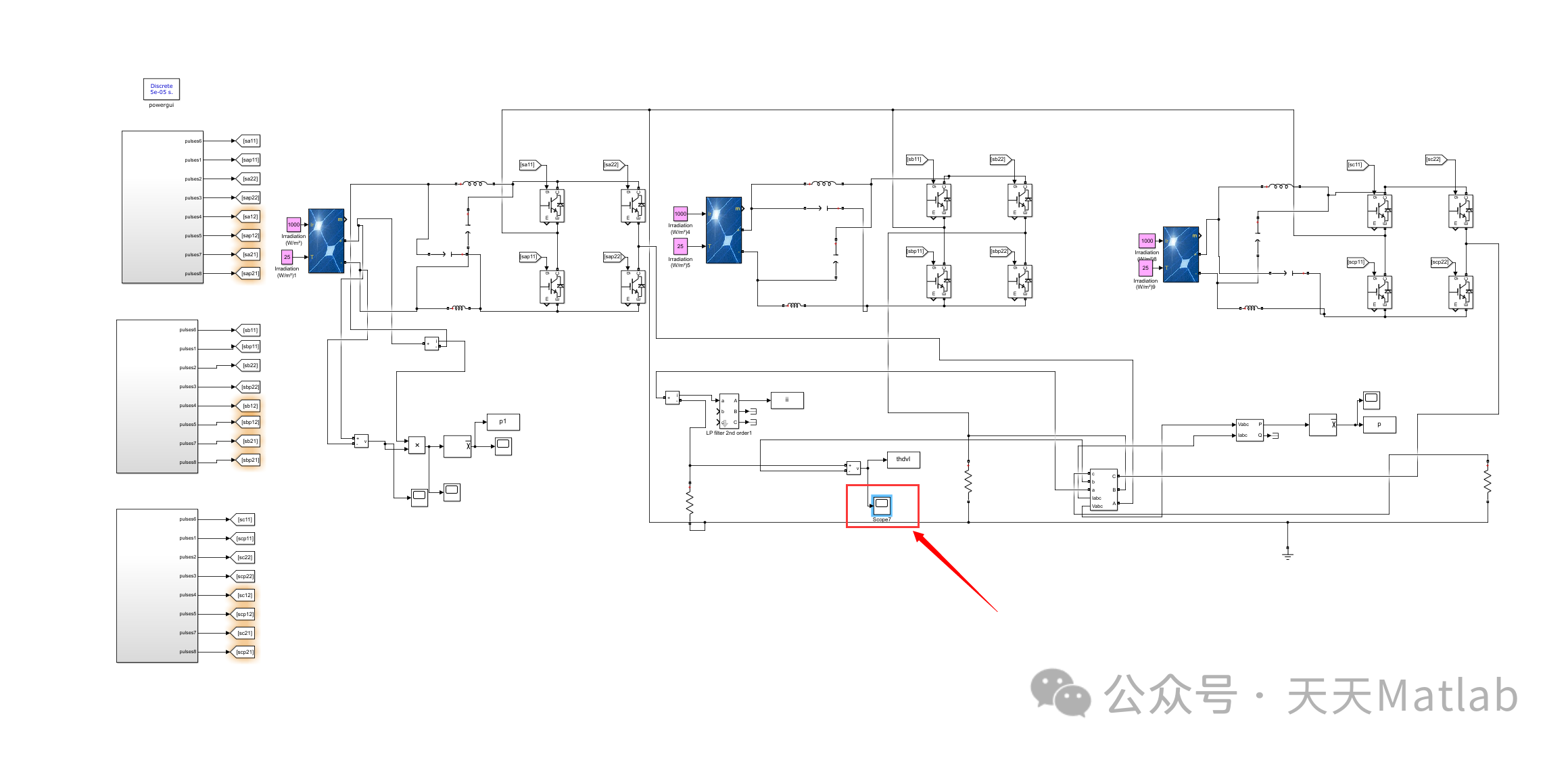

⛳️ 运行结果

🔗 参考文献

A. Delavari, I. Kamwa, A. Zabihinejad, "Different Multilevel Converter Topologies for High Power Photovoltaic Application," Power Electronics, Drives Systems and Technologies Conference (PEDSTC2016 ).http://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=7556897
