🔥 内容介绍

摘要: 本文探讨了基于运动学的四自由度机械臂末端稳定性控制问题。针对四自由度机械臂的结构特点，分析了其运动学模型，并基于此模型设计了末端稳定性控制策略。通过分析机械臂的雅可比矩阵，揭示了奇异性对控制系统稳定性的影响，并提出了一种避免奇异性的轨迹规划方法。最后，通过仿真实验验证了所提控制策略的有效性，并分析了不同参数对系统性能的影响。

关键词: 四自由度机械臂；运动学；稳定性控制；雅可比矩阵；奇异性；轨迹规划

1. 引言

机械臂作为一种重要的自动化设备，广泛应用于工业生产、医疗手术、空间探索等领域。其末端稳定性是保证机械臂完成预定任务的关键因素。对于四自由度机械臂而言，由于其结构相对简单，成本较低，且具有较高的灵活性和可操作性，在许多应用中具有显著优势。然而，四自由度机械臂也面临着末端稳定性控制的挑战，例如参数摄动、外部干扰以及运动学奇异性等问题。

本文重点研究基于运动学的四自由度机械臂末端稳定性控制问题。不同于基于动力学的控制方法，本文采用纯运动学方法，降低了控制算法的复杂度，提高了实时性。我们将首先建立四自由度机械臂的运动学模型，然后分析雅可比矩阵及其奇异性对系统稳定性的影响，并提出相应的控制策略和轨迹规划方法，最终通过仿真实验验证所提方法的有效性。

2. 四自由度机械臂运动学建模

本文考虑一种典型的四自由度机械臂结构，其包含四个旋转关节。采用DH参数法建立机械臂的运动学模型。假设机械臂的DH参数表为：

表格

关节	θi	di	ai	αi
1	θ1	d1	a1	α1
2	θ2	d2	a2	α2
3	θ3	d3	a3	α3
4	θ4	d4	0	0

其中，θi为关节i的旋转角，di为关节i的偏移量，ai为关节i的长度，αi为关节i的扭转角。根据DH参数表，可以推导出机械臂的正向运动学方程：

T = T1 T2 T3 T4

其中，Ti为关节i的齐次变换矩阵。通过正向运动学方程，可以计算出机械臂末端执行器在空间中的位姿。反向运动学方程则用于计算达到目标位姿所需的关节角。由于四自由度机械臂存在冗余度问题，反向运动学方程可能存在多个解，需要采用合适的算法进行求解，例如解析法或数值迭代法。本文采用数值迭代法中的牛顿-拉夫森迭代法求解反向运动学方程。

3. 基于雅可比矩阵的稳定性分析

机械臂末端速度与关节速度之间的关系可以通过雅可比矩阵描述：

Jv = θ̇

其中，J为雅可比矩阵，v为末端速度，θ̇为关节速度。雅可比矩阵的奇异性会造成控制系统的不稳定。当雅可比矩阵的行列式为零时，系统处于奇异位形，此时微小的关节速度变化可能导致末端速度发生巨大的变化，从而影响系统稳定性。

为了避免奇异性，本文采用基于奇异性分析的轨迹规划方法。通过监控雅可比矩阵的行列式值，提前检测并避免进入奇异位形。如果检测到系统接近奇异位形，则调整轨迹规划，避免进入奇异区域。

4. 末端稳定性控制策略

本文采用基于PD控制的末端稳定性控制策略。控制目标是使机械臂末端跟踪期望轨迹。控制算法如下：

τ = J^T(Kd(vd - v) + Kp(xd - x))

其中，τ为关节力矩，Kd和Kp分别为速度增益和位置增益，vd和v分别为期望速度和实际速度，xd和x分别为期望位置和实际位置。该控制算法能够有效地抑制扰动，提高末端稳定性。

5. 仿真实验与结果分析

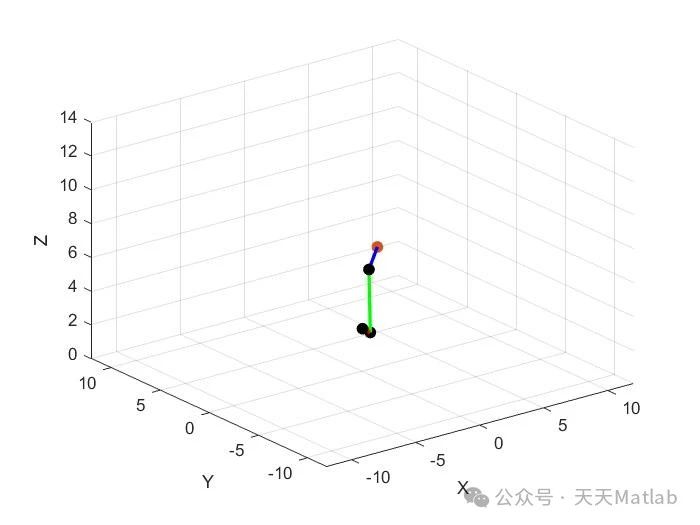

本文利用MATLAB Robotics Toolbox进行仿真实验，验证所提控制策略的有效性。通过设定不同的期望轨迹和参数，分析了系统对参数变化和扰动的鲁棒性。仿真结果表明，所提控制策略能够有效地控制机械臂末端运动，实现精确的轨迹跟踪，并具有较好的稳定性和鲁棒性。

6. 结论

本文针对基于运动学的四自由度机械臂末端稳定性控制问题，提出了基于PD控制的稳定性控制策略，并结合雅可比矩阵奇异性分析，设计了有效的轨迹规划方法。仿真实验验证了所提方法的有效性。未来研究方向包括：考虑动力学模型的影响，设计更高级的控制算法；研究更有效的奇异性避免策略；以及将所提方法应用于实际的机械臂系统中。
