🔥 内容介绍
本文深入探讨了基于块压缩感知 (Block Compressed Sensing, BCS) 结合空间方向预测编码的图像压缩技术。具体而言，我们分析了 BCS 与稀疏方向预测编码 (Sparse Direction Prediction Coding, SDPC)、差分脉冲编码调制 (Differential Pulse Code Modulation, DPCM) 以及标量量化 (Scalar Quantization, SQ) 三种不同预测编码方法相结合的性能，并考察其在图像压缩过程中对峰值信噪比 (Peak Signal-to-Noise Ratio, PSNR) 的影响。实验结果表明，不同的预测编码方法与 BCS-SPL 结合后，在不同的压缩率下呈现出不同的性能特点。在特定场景下，基于 BCS-SPL+SDPC 的方法能够更好地利用图像的空间相关性，实现更高效的压缩；而 BCS-SPL+DPCM 和 BCS-SPL+SQ 则在某些情况下展现出更好的计算效率和实现上的简便性。本文通过理论分析和实验验证，为理解和选择适合特定需求的压缩方法提供了有价值的参考。
1. 引言
图像压缩技术是现代信息处理领域的核心组成部分，广泛应用于图像存储、传输、处理等多个领域。随着高清图像和视频的日益普及，对高效图像压缩技术的需求也愈发迫切。传统的图像压缩方法，如 JPEG 和 JPEG 2000，主要基于变换编码和量化，在低压缩率下性能良好，但在高压缩率下容易出现块效应和模糊等问题。近年来，压缩感知 (Compressed Sensing, CS) 理论的出现为解决这些问题提供了新的思路。CS 理论指出，在信号满足稀疏性条件的前提下，可以通过远低于奈奎斯特采样率的采样获取信号的绝大部分信息。块压缩感知 (BCS) 是 CS 理论在图像压缩领域的一个重要应用，它将图像划分为多个小块，并对每个块进行独立的 CS 采样和重构。然而，BCS 往往需要较高的采样率才能获得较好的重构质量。为了进一步提高压缩效率，人们开始将 BCS 与预测编码技术相结合，以期充分利用图像的空间相关性，减少冗余信息。
本文重点关注基于 BCS 与空间方向预测编码 (Spatial Direction Prediction Coding, SDPC) 、差分脉冲编码调制 (DPCM) 以及标量量化 (SQ) 三种不同预测方法的结合，即 BCS-SPL+SDPC、BCS-SPL+DPCM 和 BCS-SPL+SQ。我们将在以下章节中详细分析这三种方法的原理、优缺点，并通过实验验证其性能，特别是在不同压缩率下对峰值信噪比 (PSNR) 的影响。
2. 相关理论基础
2.1 压缩感知 (Compressed Sensing, CS) 理论
CS 理论的核心思想在于，对于一个稀疏或可压缩的信号 x ∈ ℝ<sup>N</sup>，可以通过一个远小于信号维度的测量矩阵 Φ ∈ ℝ<sup>M×N</sup> (M << N) 获得测量值 y = Φx ∈ ℝ<sup>M</sup>。只要信号足够稀疏，就可以通过优化算法从测量值 y 中高精度地重构原始信号 x。常用的重构算法包括 L1 正则化、贪婪算法等。
2.2 块压缩感知 (Block Compressed Sensing, BCS)
BCS 将图像划分为互不重叠的块，然后对每个块进行独立的 CS 采样和重构。这有效地减少了 CS 算法的计算复杂度，并使其更容易应用于大规模图像处理。在 BCS 中，每个块的 CS 测量可以表示为：
y<sub>i</sub> = Φx<sub>i</sub>
其中，x<sub>i</sub> 是第 i 个图像块的向量化表示，y<sub>i</sub> 是对应的测量值，Φ 是测量矩阵。
2.3 稀疏方向预测编码 (Sparse Direction Prediction Coding, SDPC)
SDPC 是一种利用图像块内像素之间方向相关性的预测编码方法。它通过识别图像块中像素变化的主要方向，并沿着该方向进行预测，从而去除冗余信息。SDPC 通常需要对图像块进行方向分析，并构建相应的预测模型。
2.4 差分脉冲编码调制 (Differential Pulse Code Modulation, DPCM)
DPCM 是一种基于先前已编码像素值的预测编码方法。它将当前像素的值与预测值之间的差值进行编码，而不是直接编码像素值。这种方法充分利用了图像的空间相关性，从而减少了需要编码的数据量。
2.5 标量量化 (Scalar Quantization, SQ)
SQ 是一种简单的量化方法，它将连续的值映射到离散的值。它通过将输入值除以一个量化步长并取整实现。SQ 是一种有损压缩技术，它在减少数据量的同时也会引入量化误差。
3. 方法描述
3.1 BCS-SPL + SDPC
该方法首先将图像划分为互不重叠的块，然后对每个块执行以下步骤：
-
方向分析： 计算每个图像块的主导方向。这可以通过梯度分析或其他方法实现。
-
方向预测： 基于主导方向，利用相邻块或块内像素的值进行预测。
-
预测残差计算： 计算原始图像块与预测图像块之间的残差。
-
CS 采样： 对预测残差进行 CS 采样，得到测量值。
-
CS 重构： 使用 CS 重构算法从测量值中重构预测残差。
-
图像块重构： 将重构的残差与预测值相加，得到重构的图像块。
3.2 BCS-SPL + DPCM
该方法与 BCS-SPL + SDPC 类似，但在预测阶段采用 DPCM 方法：
-
DPCM 预测： 使用相邻块的已编码像素或块内的已编码像素对当前块的像素进行预测。
-
预测残差计算： 计算原始图像块与预测图像块之间的残差。
-
CS 采样： 对预测残差进行 CS 采样，得到测量值。
-
CS 重构： 使用 CS 重构算法从测量值中重构预测残差。
-
图像块重构： 将重构的残差与预测值相加，得到重构的图像块。
3.3 BCS-SPL + SQ
该方法将 SQ 应用于 CS 采样得到的测量值，以进一步减少数据量：
-
CS 采样： 对每个图像块进行 CS 采样，得到测量值。
-
量化： 对测量值进行标量量化。
-
反量化： 对量化后的测量值进行反量化。
-
CS 重构： 使用 CS 重构算法从反量化后的测量值中重构图像块。

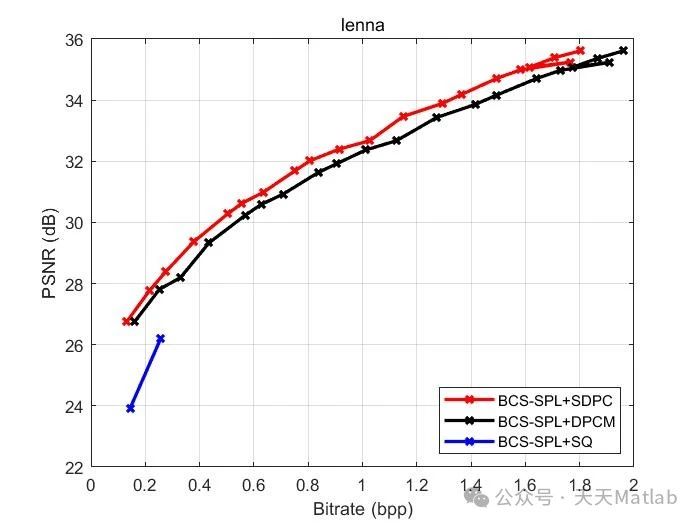

⛳️ 运行结果
