🔥 内容介绍

电阻率层析成像（ERT）是一种非破坏性的地球物理探测方法，它通过向地下注入电流并测量地表或井中的电位差来反演地下的电阻率分布。由于其成本效益高、适用范围广，ERT被广泛应用于地质勘探、环境监测、工程调查以及考古研究等领域。ERT成功的关键在于理解不同电极配置下的灵敏度分布，即测量数据受地下不同位置电阻率变化影响的程度。本文将重点讨论ERT中两种常见的电极配置：表面电极配置和跨井（XBH）电极配置，并深入分析其二维（2D）和三维（3D）灵敏度分布特性，旨在为ERT数据采集和反演解释提供理论基础。

一、ERT的基本原理及灵敏度概念

ERT的基本原理是利用地下岩土介质的电导率差异来识别地质结构和异常体。其核心在于解算以下问题：已知注入电流和测量的电位，如何推断地下的电阻率分布？这实际上是一个反演问题，需要借助数值模拟方法，如有限元法或有限差分法，计算不同电阻率模型下产生的电位分布。

灵敏度在ERT中扮演着至关重要的角色。它描述了测量电位受地下电阻率变化的敏感程度。具体来说，灵敏度可以定义为：

S = dV / dρ

其中，S是灵敏度，dV是测量电位的变化，dρ是地下电阻率的变化。灵敏度越高，表明测量电位对该位置电阻率的变化越敏感，反演结果也越可靠。因此，了解不同电极配置下的灵敏度分布对于优化数据采集方案、提高反演精度至关重要。

二、表面电极配置的灵敏度分布

表面电极配置是最常见的ERT测量方式，其电极都布置在地表。常见的表面电极配置包括：Wenner、Schlumberger、偶极-偶极等。

2.1 2D灵敏度分布

在2D情况下，我们假设地下电阻率沿测线方向变化，而垂直于测线方向电阻率保持不变。对于表面电极配置，2D灵敏度分布表现出以下特点：

中心敏感性:
灵敏度主要集中在电极下方区域，尤其是在注入电极和测量电极之间的区域。这意味着表面电极配置对地表附近的地质结构和异常体较为敏感。
深度衰减:
灵敏度随深度增加而迅速衰减。这是由于电流线在地下逐渐扩散，导致深部区域的电流密度降低，从而降低了对深部电阻率变化的敏感性。
配置依赖性:
不同的电极配置（如Wenner、Schlumberger）具有不同的灵敏度分布。例如，Wenner配置的灵敏度峰值较窄，而Schlumberger配置的灵敏度峰值较宽。这意味着不同的配置对不同大小和深度的异常体具有不同的探测能力。
分辨率限制:
由于灵敏度随深度衰减，表面电极配置在深部区域的分辨率相对较低。因此，表面电极配置更适用于探测浅层的地质结构和异常体。

2.2 3D灵敏度分布

在3D情况下，地下电阻率在三个方向上都发生变化。对于表面电极配置，3D灵敏度分布呈现出更复杂的特征：

锥形敏感区:
灵敏度集中在电极下方，形成一个锥形敏感区，其顶点位于电极位置，并向地下延伸。锥形敏感区的形状和大小取决于电极配置和电极间距。
侧向扩散:
除了垂直方向上的衰减，灵敏度也随侧向距离增加而衰减。这意味着表面电极配置对电极周围一定范围内的电阻率变化较为敏感。
更复杂的影响因素:
在3D情况下，地形、电极布局以及地下电阻率的复杂性都会对灵敏度分布产生显著影响。因此，在进行3D ERT数据采集和反演时，需要充分考虑这些因素。

三、跨井（XBH）电极配置的灵敏度分布

跨井电极配置是指将电极布置在两个或多个钻孔中。这种配置可以有效地提高探测深度和分辨率，尤其是在深部区域。

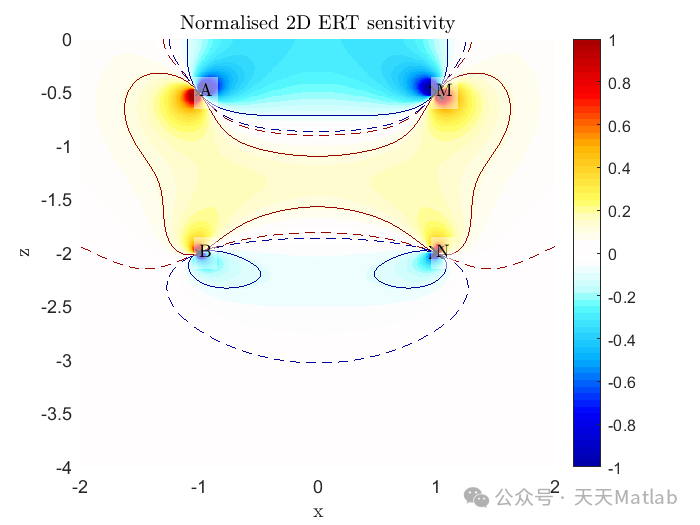

3.1 2D灵敏度分布

在2D情况下，跨井电极配置的灵敏度分布表现出以下特点：

井间敏感性:
灵敏度主要集中在两个钻孔之间的区域。这是因为电流线主要在两个钻孔之间流动，因此对该区域的电阻率变化最为敏感。
深度聚焦:
与表面电极配置相比，跨井电极配置的灵敏度随深度衰减较慢，甚至可以实现深度聚焦。这意味着跨井电极配置可以有效提高深部区域的分辨率。
电极位置依赖性:
灵敏度分布受到电极位置的显著影响。例如，将电极布置在两个钻孔的不同深度位置，可以改变灵敏度的分布，从而探测不同深度范围内的地质结构和异常体。
更强的分辨率:
由于电流线主要在两个钻孔之间流动，跨井电极配置可以提供比表面电极配置更高的分辨率，尤其是在深部区域。

3.2 3D灵敏度分布

在3D情况下，跨井电极配置的灵敏度分布呈现出更复杂的空间形态：

管状敏感区:
灵敏度主要集中在两个钻孔之间的区域，形成一个管状敏感区。管状敏感区的形状和大小取决于电极配置、电极间距以及钻孔的位置关系。
三维空间聚焦:
跨井电极配置可以在三维空间内实现聚焦，提高对特定区域的探测能力。例如，可以通过优化电极布局，将灵敏度集中在地下目标体的位置，从而提高其探测概率。
更高的复杂性:
在3D情况下，钻孔之间的距离、钻孔的倾斜度以及地下电阻率的复杂性都会对灵敏度分布产生显著影响。因此，在进行3D跨井ERT数据采集和反演时，需要充分考虑这些因素，并借助专业软件进行模拟分析。

四、表面电极配置与跨井电极配置的比较

表格

特征	表面电极配置	跨井电极配置
探测深度	较浅	较深
分辨率	较低，尤其是在深部区域	较高，尤其是在深部区域
敏感区域	电极下方	两个钻孔之间
成本	较低	较高（需要钻孔）
适用范围	大范围、快速调查	针对特定目标的高精度调查
对噪声的敏感性	较高	较低

五、结论与展望

本文详细分析了ERT中表面电极配置和跨井电极配置的2D和3D灵敏度分布特性。表面电极配置适用于浅层、大范围的调查，其特点是成本低、效率高，但分辨率较低。跨井电极配置适用于深层、高精度的调查，其特点是分辨率高、探测深度大，但成本较高。

了解不同电极配置下的灵敏度分布对于优化ERT数据采集方案、提高反演精度至关重要。未来的研究方向包括：

开发更高效的灵敏度计算方法：
现有的灵敏度计算方法计算量较大，尤其是在3D情况下。因此，需要开发更高效的灵敏度计算方法，提高反演效率。
研究复杂地质条件下的灵敏度分布：
复杂的地质条件（如地形、断层、高阻体等）会对灵敏度分布产生显著影响。因此，需要研究复杂地质条件下的灵敏度分布，提高ERT的适应性。
优化电极配置设计：
通过优化电极配置设计，可以提高对特定目标体的探测能力。因此，需要开发电极配置优化算法，实现ERT的智能化应用。
将灵敏度信息融入反演算法：
将灵敏度信息融入反演算法，可以提高反演结果的稳定性和可靠性。因此，需要开发基于灵敏度的反演算法，提高ERT的应用价值。
