贴片电阻尺寸与功率

最新推荐文章于 2024-12-04 14:38:58 发布

m0_61005884

最新推荐文章于 2024-12-04 14:38:58 发布

阅读量295

点赞数 4

分类专栏：硬件文章标签：硬件工程

本文链接：https://blog.csdn.net/m0_61005884/article/details/138375709

版权

硬件专栏收录该内容

1 篇文章

订阅专栏

本文主要介绍了电子元件0805封装电阻的尺寸规格（约0.08英寸×0.05英寸），以及与之相关的功率参数，帮助理解电路板设计中的关键参数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

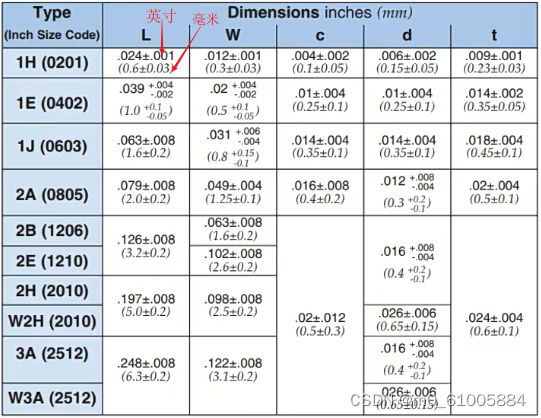

尺寸

以0805为例：08指的是长为0.08英寸左右，05指的是宽度为0.05英寸左右，并且1英寸等于25.4mm。

功率

常见贴片封装电阻的功率：
