我是王石头，这是CAD插件学习系列教程的第六篇，这次推荐的cad插件是重叠文字自动避让的工具。

在日常的cad的制图中，文字压盖情况是无法避免的，尤其在一些大型图件中，如果有大量的文字压盖情况需要修改的话，那真的让人头疼，首先你并不知道发生压盖的位置，一个个查找的话，容易漏掉，如果错误非常多的话，耗时耗力。

那么，今天介绍的这款插件，就能一键解决重叠文字的压盖，并实现自动避让功能。

使用方法

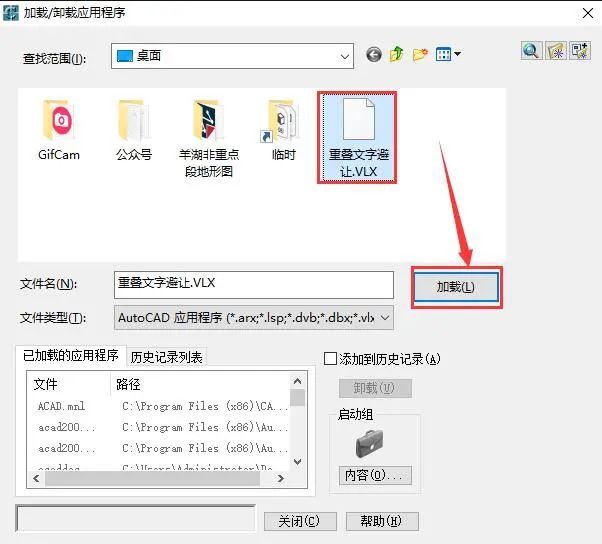

  1. cad界面下输入appload命令加载；


2. 点击加载后，命令行会提示加载成功，启动命令：td，输入td命令，弹出工具箱的界面，插件就可以使用了；

3. 输入"td"命令，并选择一处文字压盖的区域，看看工具箱界面：


实用功能演示

  • 在X轴方向避让
