串口RS232的DB9接法（RS232实操）

辣辣哭

已于 2024-06-03 21:14:44 修改

阅读量1w

点赞数 3

文章标签：服务器网络运维

于 2024-05-29 19:53:00 首次发布

本文链接：https://blog.csdn.net/m0_61281991/article/details/139304092

版权

如下环境

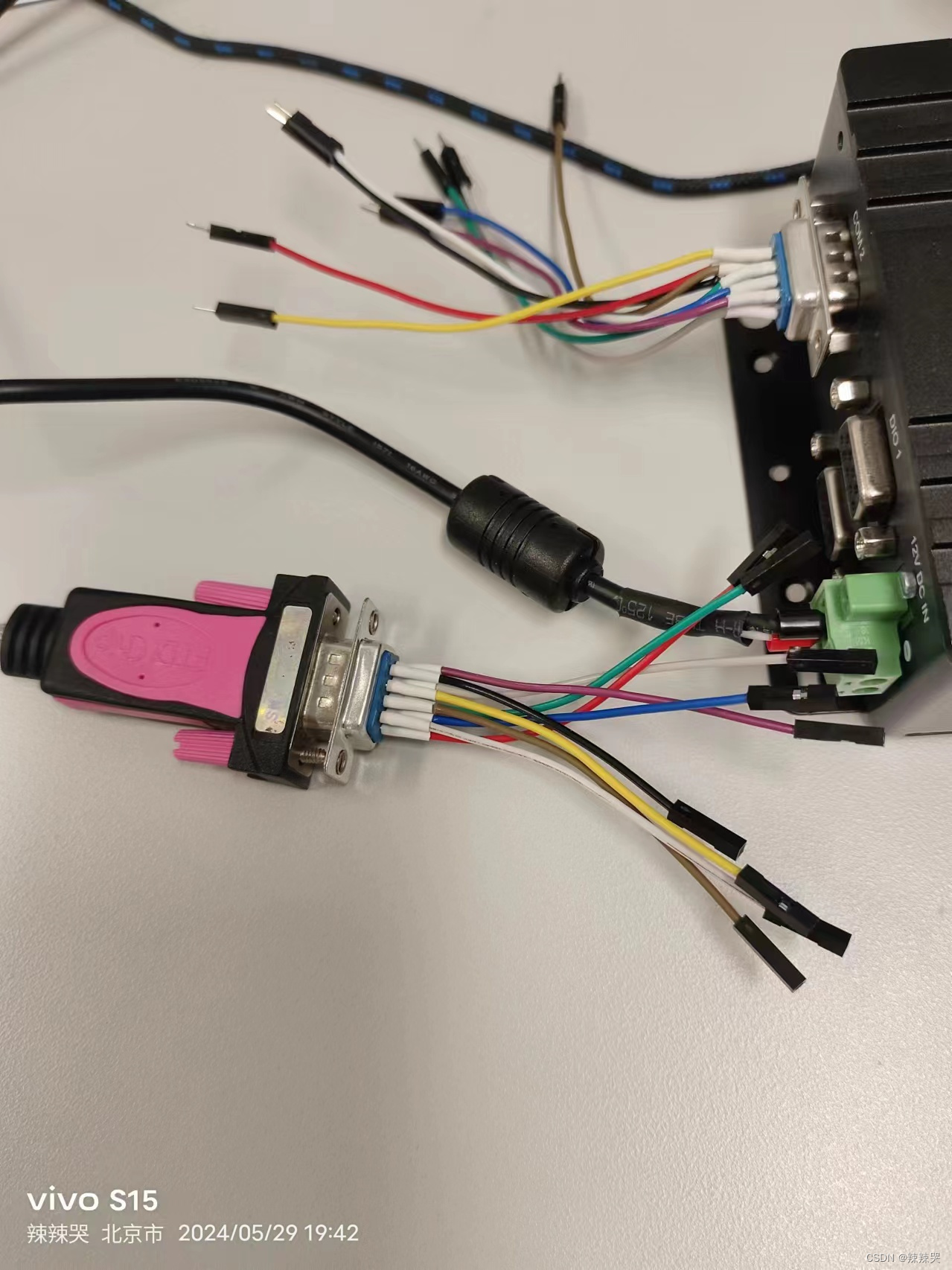

Windows-USB——RS232公口-母口，

工控机-com1（公口）-母口，

各自的母口用焊锡延伸了杜邦线出来，可以互插。

那么

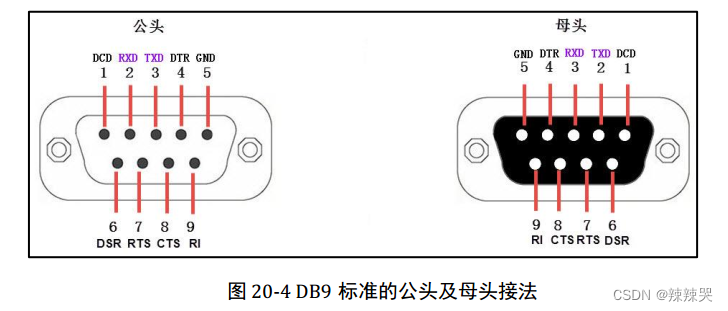

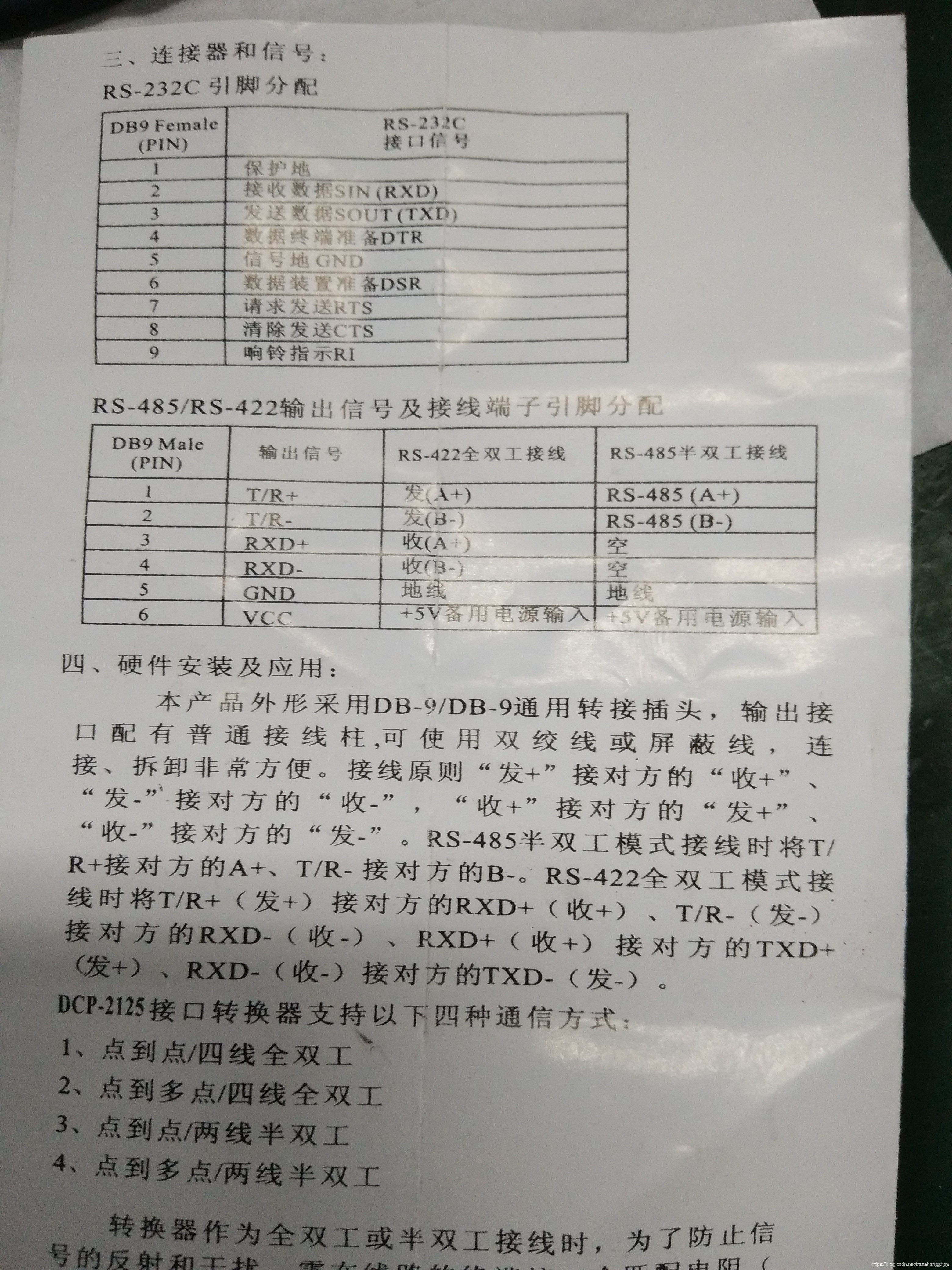

按如下图接5对5 2对3 3对2

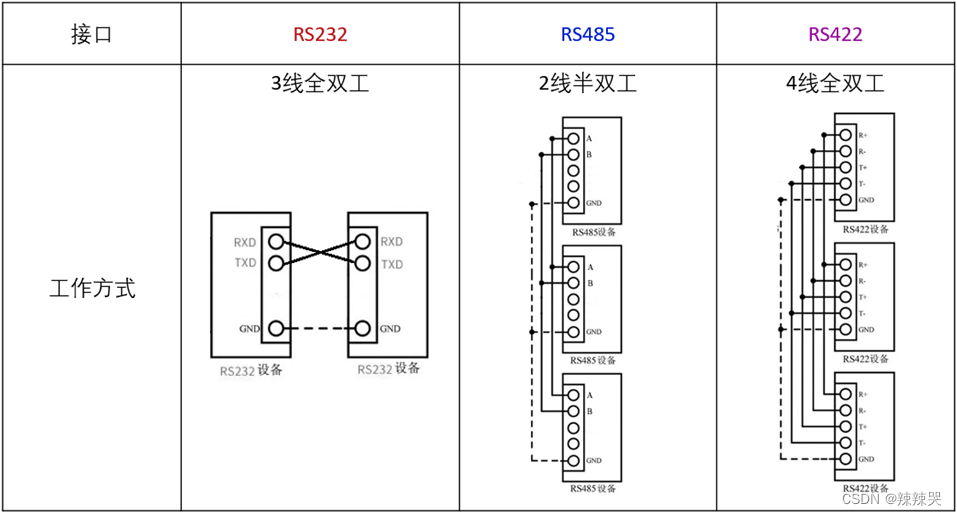

很多工程师经常把RS-232、RS-422、RS-485称为通讯协议，其实这是不对的，它们仅仅是关于串口通讯的一个机械和电气接口标准（顶多是网络协议中的物理层），不是通讯协议。

RS232    双向传输，全双工通讯   最高传输速率 20kbps
RS422    双向传输，全双工通讯   最高传输速率10Mbps
RS485    双向传输，半双工通讯   最高传输速率10Mbps
