华为eNSP配置链路聚合(静态LACP模式)

链路聚合(静态LACP模式)

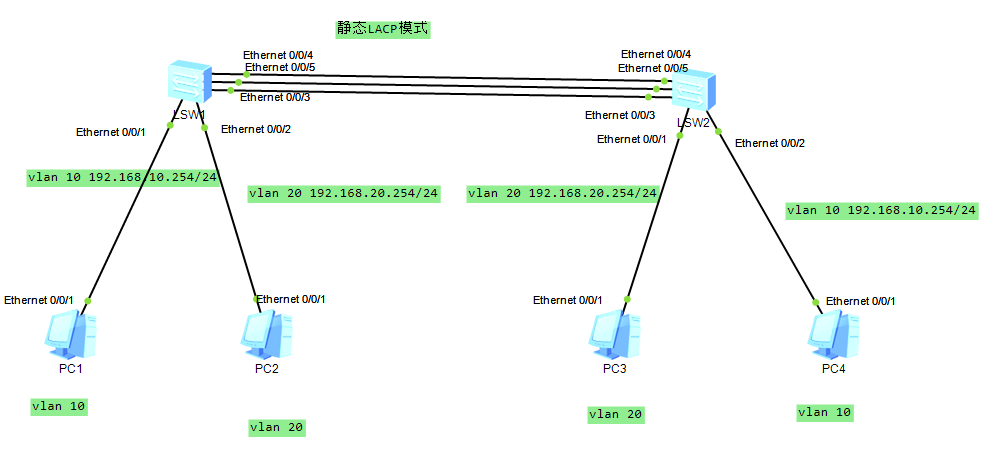

实验拓扑图

实验需求

1. 在交换机上创建相关VLAN；将连接PC的接口配置为Access类型并添加到相应的VLAN；
2. 将SW1、SW2之间的互联链路捆绑为Eth-Trunk，使用静态LACP模式，SW1为主动端，在该聚合链路中，两条链路为活动链路，其余一条做备份；
3. 完成配置后同一个VLAN内的PC能够互相通信。

基本配置

LSW1:
vlan 10                                 #创建vlan 10
int vl 10                               #打开vlan 10并写入vlan数据表中
ip add 192.168.10.254 24                #配置vlanIP地址
undo shutdown                           #开启vlan
vlan 20                                 #创建vlan 20
int vl 20                               #打开vlan 20并写入vlan数据表中
ip add 192.168.20.254 24                #配置vlanIP地址
undo shutdown                           #开启vlan
​
int eth0/0/1                            进入接口eth0/0/1
port link-type access                   #将接口转换成access接口，允许单个vlan通过
port default vlan 10                    #将接口划分到vlan 10中
undo shutdown                           #开启接口
​
int eth0/0/2                            进入接口eth0/0/2
port link-type access                   #将接口转换成access接口，允许单个vlan通过
port default vlan 20                    #将接口划分到vlan 20中
undo shutdown                           #开启接口
​
LSW2:
vlan 10                                 #创建vlan 10
int vl 10                               #打开vlan 10并写入vlan数据表中
ip add 192.168.10.254 24                #配置vlanIP地址
undo shutdown                           #开启vlan
vlan 20                                 #创建vlan 20
int vl 20                               #打开vlan 20并写入vlan数据表中
ip add 192.168.20.254 24                #配置vlanIP地址
undo shutdown                           #开启vlan
​
int eth0/0/1                            进入接口eth0/0/1
port link-type access                   #将接口转换成access接口，允许单个vlan通过
port default vlan 20                    #将接口划分到vlan 20中
undo shutdown                           #开启接口
​
int eth0/0/2                            进入接口eth0/0/2
port link-type access                   #将接口转换成access接口，允许单个vlan通过
port default vlan 10                    #将接口划分到vlan 10中
undo shutdown                           #开启接口

实验配置

LSW1:
lacp priority 1                         #将LSW1的设备LACP优先级设置为1，使其成为eth-trunk链路协商时成为主动端，LSW2的设备LACP优先级保持缺省32768，该值为越小越优先，因此LSW1的优先级比LSW2小，所以LSW1为主，LSW2为备
​
int eth-trunk 1                         #创建聚合组1
mode lacp-static                        #链路聚合组模式设置为静态LACP
max active-linknumber 2                 #最大活跃链路数量设置为2
quit                                    #退出链路聚合组模式
​
int eth0/0/3                            #进入接口eth0/0/3中
eth-trunk 1                             #将接口加入到聚合组1中
int eth0/0/4                            #进入接口eth0/0/4中
eth-trunk 1                             #将接口加入到聚合组1中
int eth0/0/5                            #进入接口eth0/0/5中
eth-trunk 1                             #将接口加入到聚合组1中
​
由于eth-trunk1聚合链路需要承载多VLAN流量，因此需要配置trunk，注意一旦聚合链路配置完成后，我们针对该聚合链路的相关配置就在int eth-trunk中也就是产生的聚合端口中完成，而不是eth0/0/3、eth0/0/4、eth0/0/5的配置模式中进行
int eth-trunk 1                         #进入链路聚合组1中
port link-type trunk                    #设置该接口模式为trunk
port trunk allow-pass vlan 10 20        #允许vlan 10和vlan 20通信
quit                                    #退出当前配置模式
​
LSW2:
int eth-trunk 1                         #创建聚合组1
mode lacp-static                        #链路聚合组模式设置为静态LACP
quit                                    #退出链路聚合组模式
​
int eth0/0/3                            #进入接口eth0/0/3中
eth-trunk 1                             #将接口加入到聚合组1中
int eth0/0/4                            #进入接口eth0/0/4中
eth-trunk 1                             #将接口加入到聚合组1中
int eth0/0/5                            #进入接口eth0/0/5中
eth-trunk 1                             #将接口加入到聚合组1中
​
int eth-trunk 1                         #进入链路聚合组1中
port link-type trunk                    #设置该接口模式为trunk
port trunk allow-pass vlan 10 20        #允许vlan 10和vlan 20通信
quit                                    #退出当前配置模式

理解实验

Eth-trunk的静态LACP工作方式也称为M∶N模式。这种方式同时可以实现链路负载分担和链路冗余备份的双重功能。在链路聚合组中M条链路处于活动状态，这些链路负责转发数据并进行负载分担，另外N条链路处于非活动状态作为备份链路，不转发数据。当M条链路中有链路出现故障时，系统会从N条备份链路中选择优先级最高的接替出现故障的链路，同时这条替换故障链路的备份链路状态变为活动状态开始转发数据。静态LACP模式与手工负载分担模式的主要区别为：静态LACP模式有备份链路，而手工负载分担模式所有成员接口均处于转发状态，分担负载流量。在本例中LSW1、LSW2之间共有三条物理链路互联，并且都加入了Eth-trunk，我们将SW1设置为LACP主动端，也就是由它来决策哪些链路是活跃的。在LSW1上，配置了最大活跃链路数为2，所以三条链路中有2条处于活跃状态，另一条则处于备份状态。

验证

LSW1:

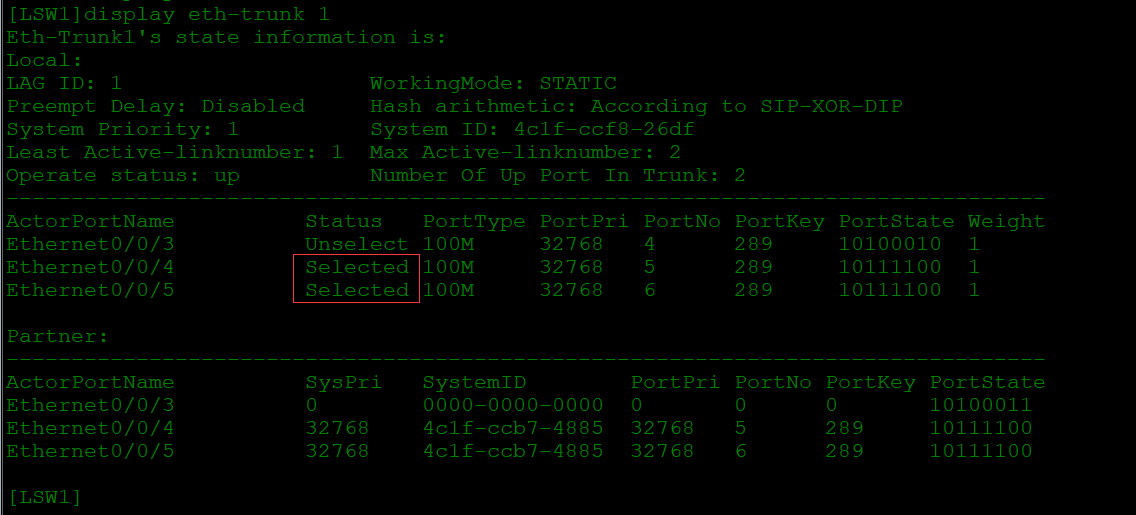

display eth-trunk 1                     #查看链路聚合的状态

LSW2:

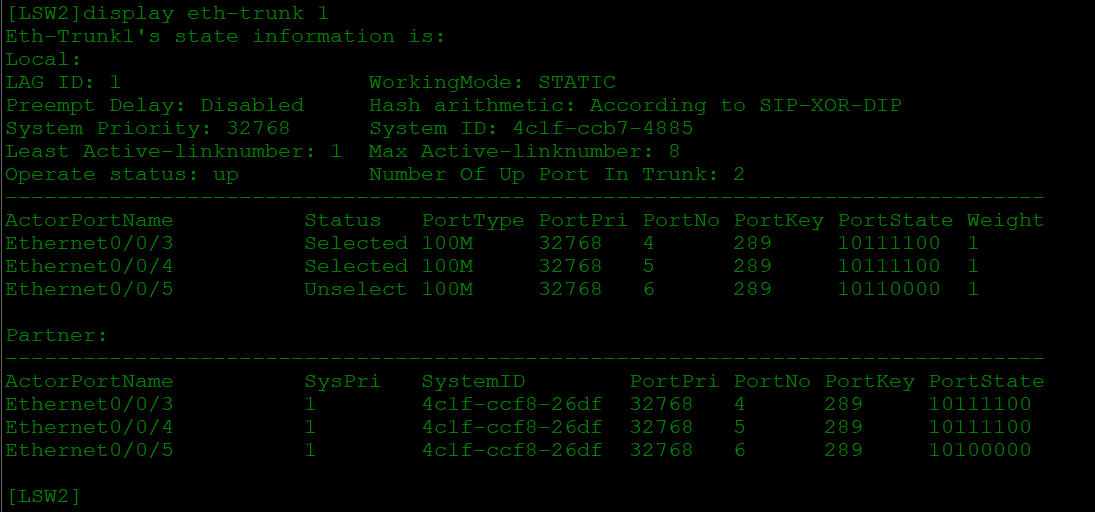

display eth-trunk 1                     #查看链路聚合的状态

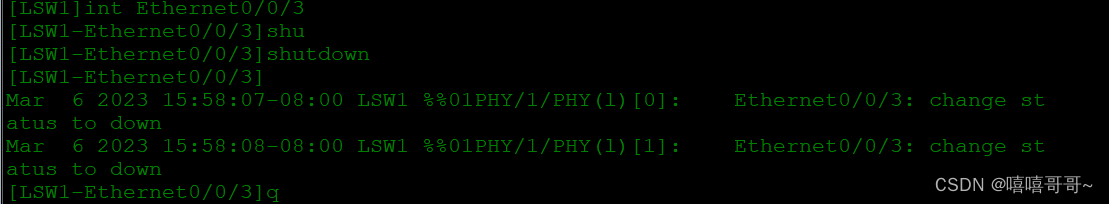

当eth0/0/3断掉之后，eth0/0/5可以切换

LSW1:
int eth-trunk 1                         #进入链路聚合组1
shutdown                                #关闭接口

display eth-trunk 1                     #切换成功
