5分钟学会！零基础快速生成时序图的3种神器（附超详细案例）

一、IDE插件生成（适用于开发者从代码直接生成）

1. IntelliJ IDEA插件 - SequenceDiagram

特性：

依据Java方法调用关系自动生成时序图，可自定义过滤条件（像忽略私有方法、指定调用层级等）。

操作步骤：

① 插件安装：在IDE插件市场搜索 SequenceDiagram 并安装，然后重启。

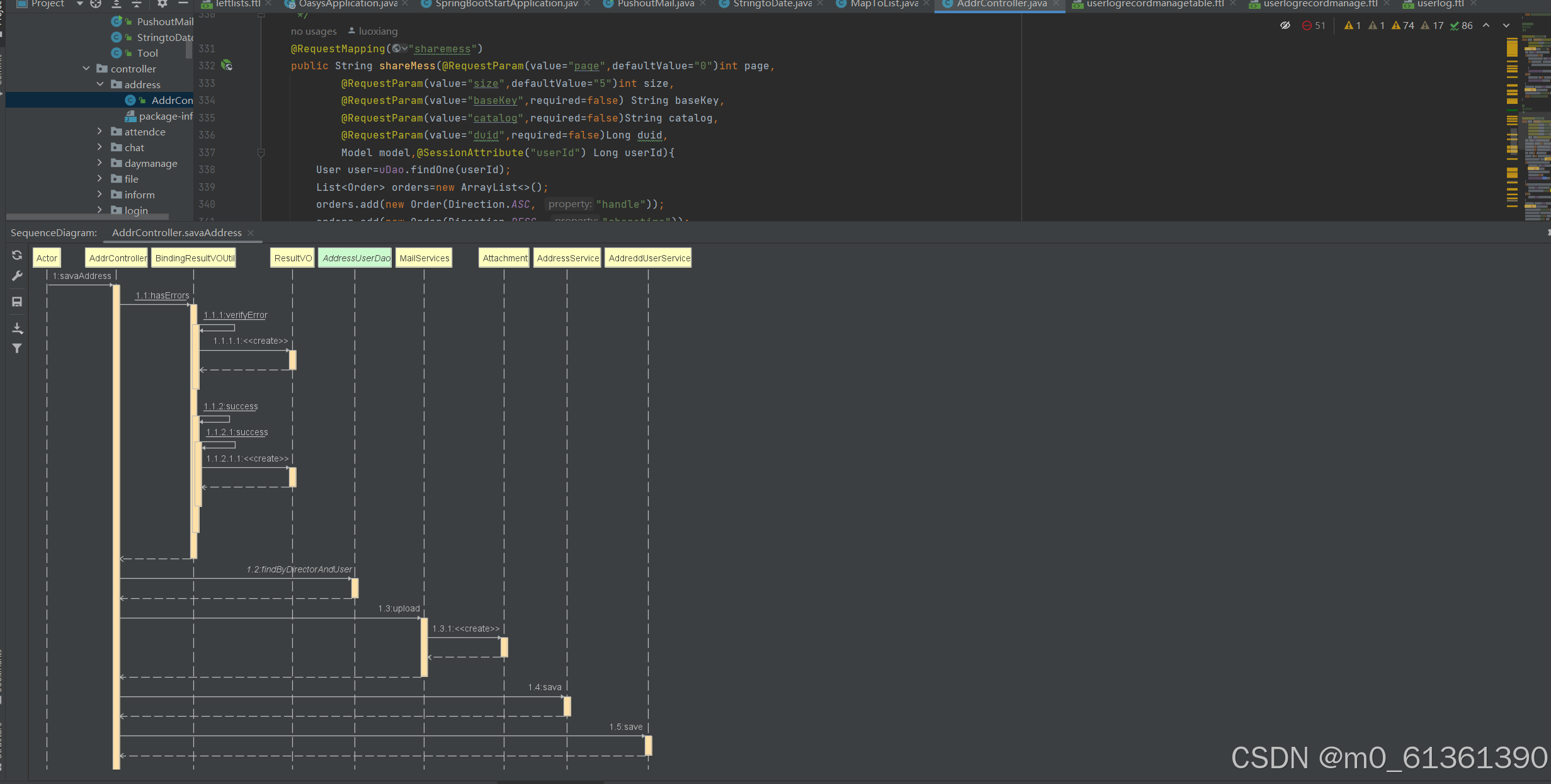

② 图表生成：右键点击方法→选取 SequenceDiagram →调整参数（例如勾选“仅显示项目类”）→生成时序图。

适用情景：用于分析代码执行流程，迅速理解复杂系统逻辑。

1. Eclipse插件 - AmaterasUML / ModelGoon

特性：支持逆向工程生成类图和时序图，需要手动选择交互对象。

操作步骤：安装插件后，通过右键菜单创建 .mgc 文件并关联代码以生成图表。

二、在线工具生成（无需安装，可快速创建）

1. WebSequenceDiagrams

• 特性：利用文本语法生成时序图，支持多种风格（如Rose、VS2010、手绘草图等）。
• 操作步骤：

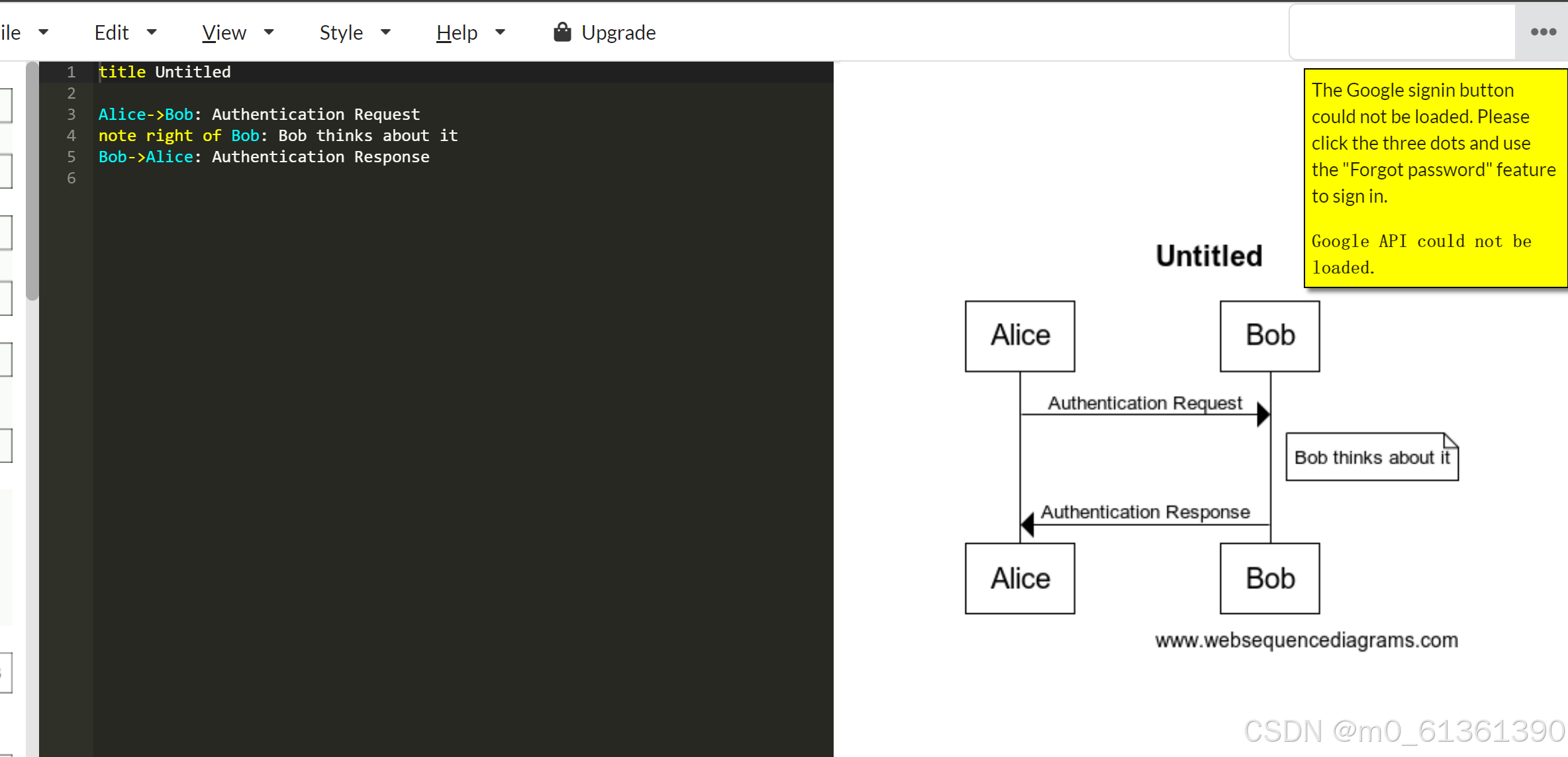

1. ① 访问 WebSequenceDiagrams官网 ；
2. ② 输入文本描述（例如：A->B: 请求）；
3. ③ 选择风格并导出图片。

• 优势：适合快速原型设计，语法简单且易于学习。

1. WaveDrom

• 特性：基于JSON语法生成数字时序图，适用于硬件设计或者通信协议分析。
• 语法示例：

{ "signal": [{ "name": "clk", "wave": "P..." }] }

• 适用情景：用于展示信号波形、时钟周期等数字逻辑时序。

三、代码/文本驱动工具（灵活且可进行版本控制）

1. PlantUML

• 特性：通过文本描述生成多种UML图（包含时序图），支持集成到Markdown或文档中。
• 语法示例：

@startuml A -> B: 消息 @enduml

• 工具链：可与VSCode插件或在线编辑器搭配使用。

四、AI辅助生成（未来发展趋势）

1. 大模型生成脚本方法：

借助提示词让AI（如DeepSeek）生成时序图脚本，再导入第三方工具进行渲染。

示例1:

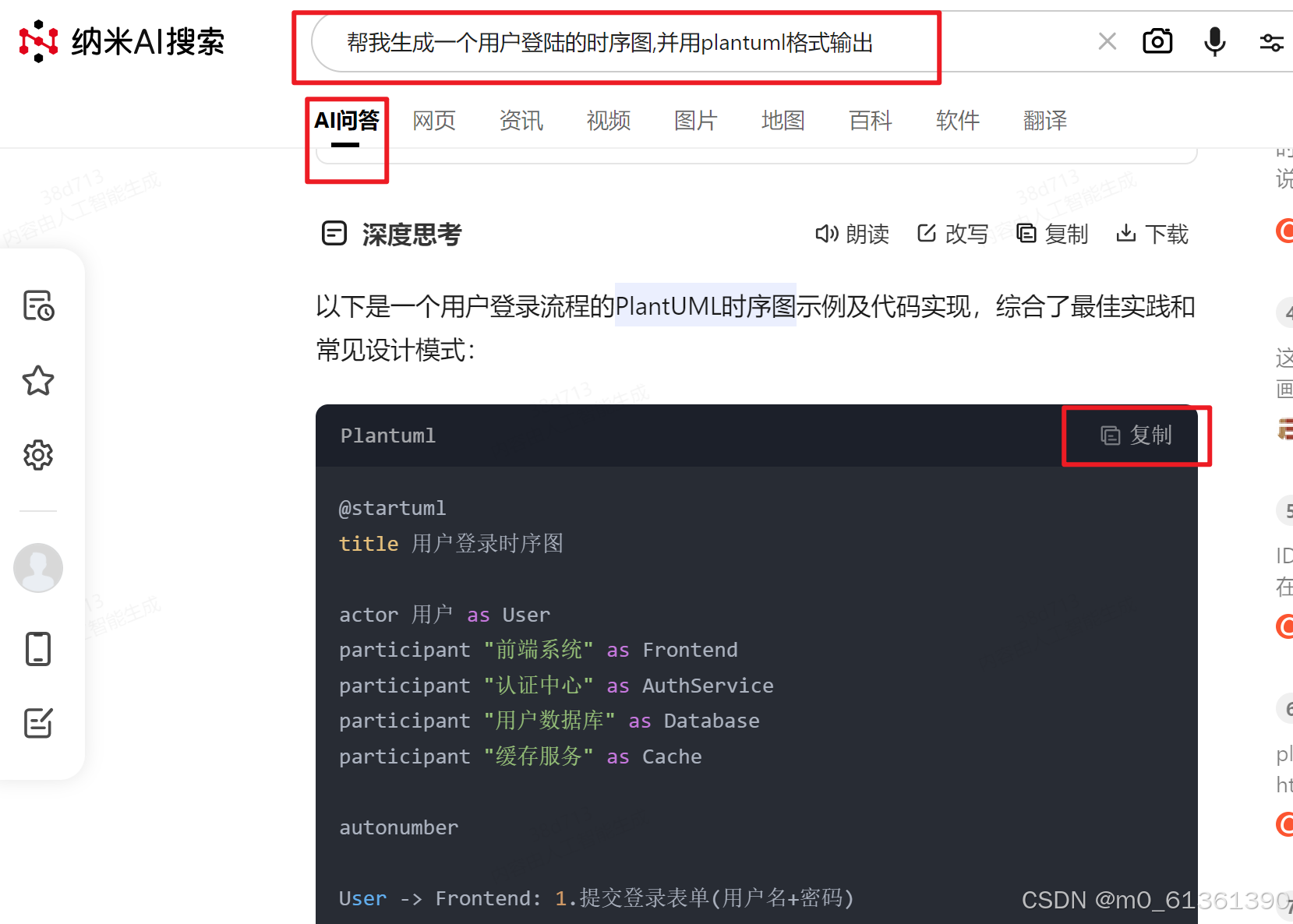

示例指令： “生成一个用户登录场景的时序图脚本，使用PlantUML语法。”

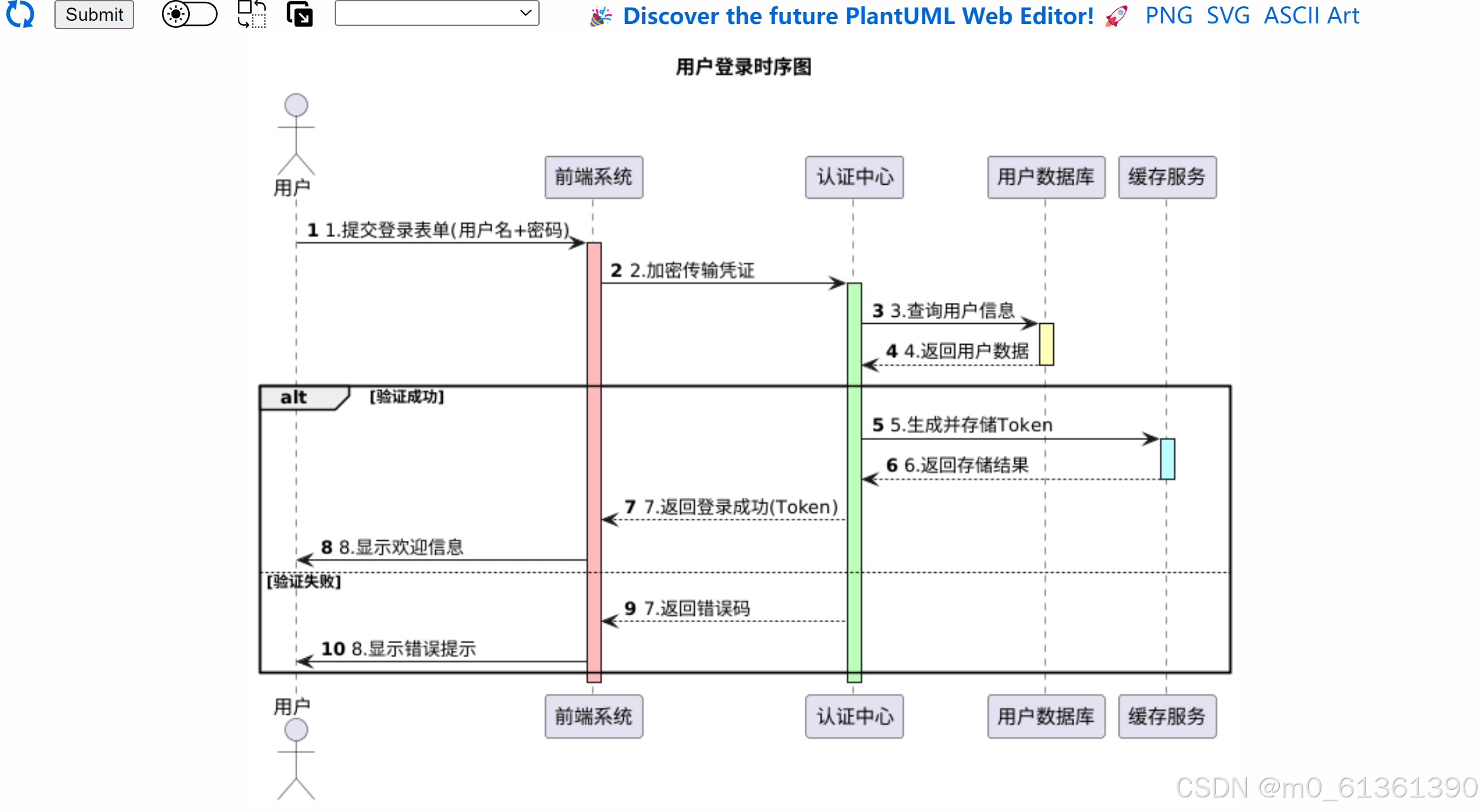

复制生成的PlantUML时序图代码地址到下面的渲染地址中;

渲染地址: (http://www.plantuml.com/plantuml)

效果图:

五、专业绘图工具（高度可自定义）

• Visio / StarUML：提供丰富的UML元素库，适合精细设计。
• TimingDesigner：专为时序图优化，支持信号波形细节调整。

六、选择建议：

• 开发者分析代码 → IntelliJ/Eclipse插件；
• 快速原型设计 → WebSequenceDiagrams或AI生成；
• 硬件/嵌入式系统 → WaveDrom；
• 文档整合需求 → PlantUML + Markdown。
